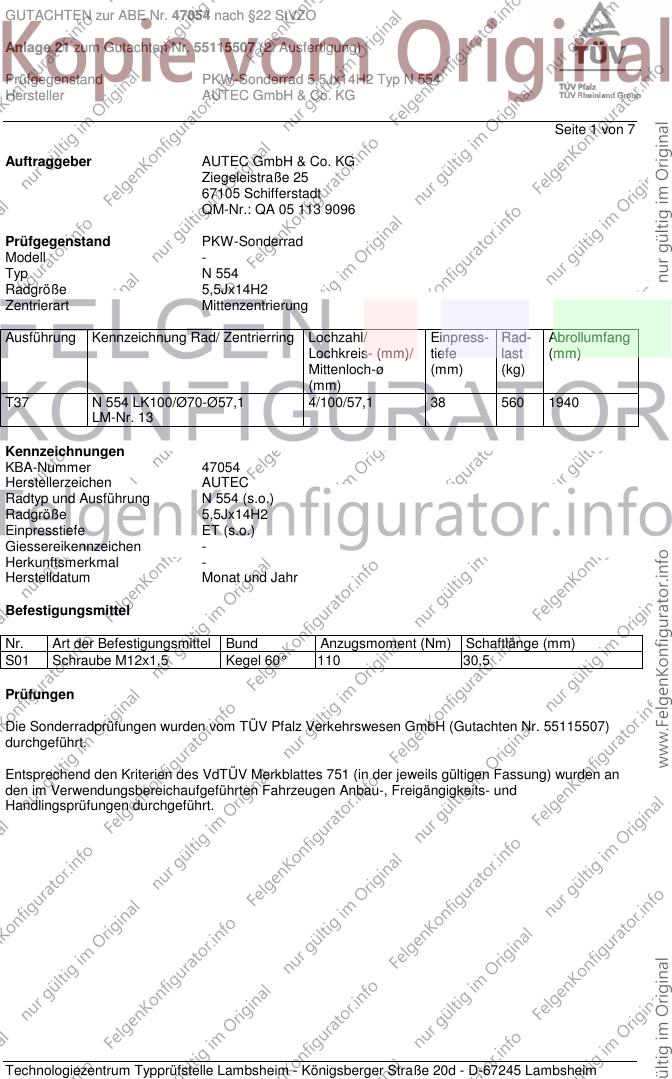

GUTACHTEN zur ABE Nr. 47054 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55115507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ N 554
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 7
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: QA 05 113 9096
Prüfgegenstand PKW-Sonderrad
Modell -
Typ N 554
Radgröße 5,5Jx14H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
T37 N 554 LK100/Ø70-Ø57,1 4/100/57,1 38 560 1940
LM-Nr. 13
Kennzeichnungen
KBA-Nummer 47054
Herstellerzeichen AUTEC
Radtyp und Ausführung N 554 (s.o.)
Radgröße 5,5Jx14H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 30,5
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55115507)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47054 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55115507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ N 554
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 7

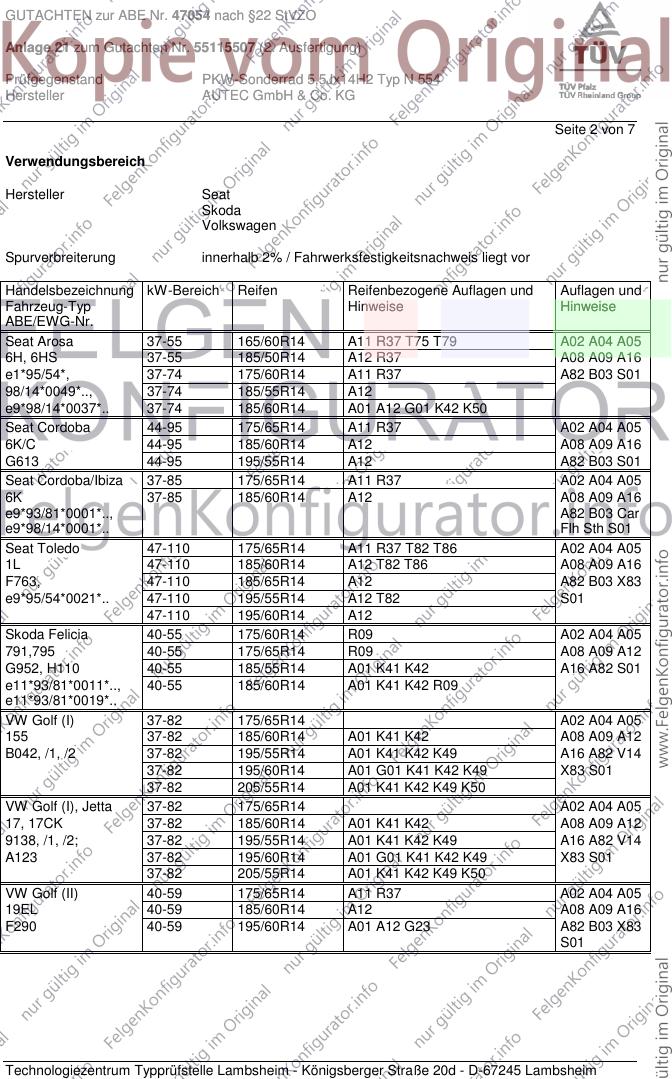

Verwendungsbereich
Hersteller Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor

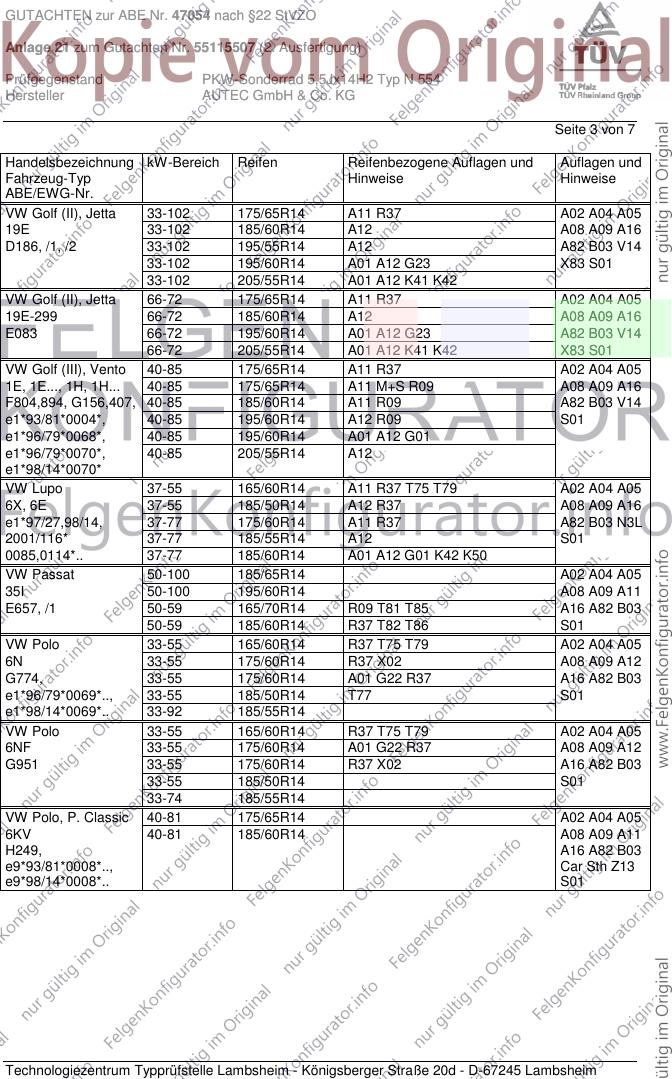

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Arosa 37-55 165/60R14 A11 R37 T75 T79 A02 A04 A05
6H, 6HS 37-55 185/50R14 A12 R37 A08 A09 A16
e1*95/54*, 37-74 175/60R14 A11 R37 A82 B03 S01
98/14*0049*.., 37-74 185/55R14 A12
e9*98/14*0037*.. 37-74 185/60R14 A01 A12 G01 K42 K50
Seat Cordoba 44-95 175/65R14 A11 R37 A02 A04 A05
6K/C 44-95 185/60R14 A12 A08 A09 A16
G613 44-95 195/55R14 A12 A82 B03 S01
Seat Cordoba/Ibiza 37-85 175/65R14 A11 R37 A02 A04 A05
6K 37-85 185/60R14 A12 A08 A09 A16
e9*93/81*0001*.., A82 B03 Car
e9*98/14*0001*.. Flh Sth S01
Seat Toledo 47-110 175/65R14 A11 R37 T82 T86 A02 A04 A05
1L 47-110 185/60R14 A12 T82 T86 A08 A09 A16
F763, 47-110 185/65R14 A12 A82 B03 X83
e9*95/54*0021*.. 47-110 195/55R14 A12 T82 S01
47-110 195/60R14 A12
Skoda Felicia 40-55 175/60R14 R09 A02 A04 A05
791,795 40-55 175/65R14 R09 A08 A09 A12
G952, H110 40-55 185/55R14 A01 K41 K42 A16 A82 S01
e11*93/81*0011*.., 40-55 185/60R14 A01 K41 K42 R09
e11*93/81*0019*..
VW Golf (I) 37-82 175/65R14 A02 A04 A05
155 37-82 185/60R14 A01 K41 K42 A08 A09 A12
B042, /1, /2 37-82 195/55R14 A01 K41 K42 K49 A16 A82 V14
37-82 195/60R14 A01 G01 K41 K42 K49 X83 S01
37-82 205/55R14 A01 K41 K42 K49 K50
VW Golf (I), Jetta 37-82 175/65R14 A02 A04 A05
17, 17CK 37-82 185/60R14 A01 K41 K42 A08 A09 A12
9138, /1, /2; 37-82 195/55R14 A01 K41 K42 K49 A16 A82 V14
A123 37-82 195/60R14 A01 G01 K41 K42 K49 X83 S01
37-82 205/55R14 A01 K41 K42 K49 K50
VW Golf (II) 40-59 175/65R14 A11 R37 A02 A04 A05
19EL 40-59 185/60R14 A12 A08 A09 A16
F290 40-59 195/60R14 A01 A12 G23 A82 B03 X83
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47054 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55115507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ N 554
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (II), Jetta 33-102 175/65R14 A11 R37 A02 A04 A05
19E 33-102 185/60R14 A12 A08 A09 A16
D186, /1, /2 33-102 195/55R14 A12 A82 B03 V14
33-102 195/60R14 A01 A12 G23 X83 S01
33-102 205/55R14 A01 A12 K41 K42
VW Golf (II), Jetta 66-72 175/65R14 A11 R37 A02 A04 A05
19E-299 66-72 185/60R14 A12 A08 A09 A16
E083 66-72 195/60R14 A01 A12 G23 A82 B03 V14
66-72 205/55R14 A01 A12 K41 K42 X83 S01
VW Golf (III), Vento 40-85 175/65R14 A11 R37 A02 A04 A05
1E, 1E..., 1H, 1H... 40-85 175/65R14 A11 M+S R09 A08 A09 A16
F804,894, G156,407, 40-85 185/60R14 A11 R09 A82 B03 V14
e1*93/81*0004*, 40-85 195/60R14 A12 R09 S01
e1*96/79*0068*, 40-85 195/60R14 A01 A12 G01
e1*96/79*0070*, 40-85 205/55R14 A12
e1*98/14*0070*
VW Lupo 37-55 165/60R14 A11 R37 T75 T79 A02 A04 A05
6X, 6E 37-55 185/50R14 A12 R37 A08 A09 A16
e1*97/27,98/14, 37-77 175/60R14 A11 R37 A82 B03 N3L
2001/116* 37-77 185/55R14 A12 S01
0085,0114*.. 37-77 185/60R14 A01 A12 G01 K42 K50
VW Passat 50-100 185/65R14 A02 A04 A05
35I 50-100 195/60R14 A08 A09 A11
E657, /1 50-59 165/70R14 R09 T81 T85 A16 A82 B03
50-59 185/60R14 R37 T82 T86 S01
VW Polo 33-55 165/60R14 R37 T75 T79 A02 A04 A05
6N 33-55 175/60R14 R37 X02 A08 A09 A12
G774, 33-55 175/60R14 A01 G22 R37 A16 A82 B03
e1*96/79*0069*.., 33-55 185/50R14 T77 S01
e1*98/14*0069*.. 33-92 185/55R14
VW Polo 33-55 165/60R14 R37 T75 T79 A02 A04 A05
6NF 33-55 175/60R14 A01 G22 R37 A08 A09 A12
G951 33-55 175/60R14 R37 X02 A16 A82 B03
33-55 185/50R14 S01
33-74 185/55R14
VW Polo, P. Classic 40-81 175/65R14 A02 A04 A05
6KV 40-81 185/60R14 A08 A09 A11
H249, A16 A82 B03
e9*93/81*0008*.., Car Sth Z13
e9*98/14*0008*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47054 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55115507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ N 554
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 7

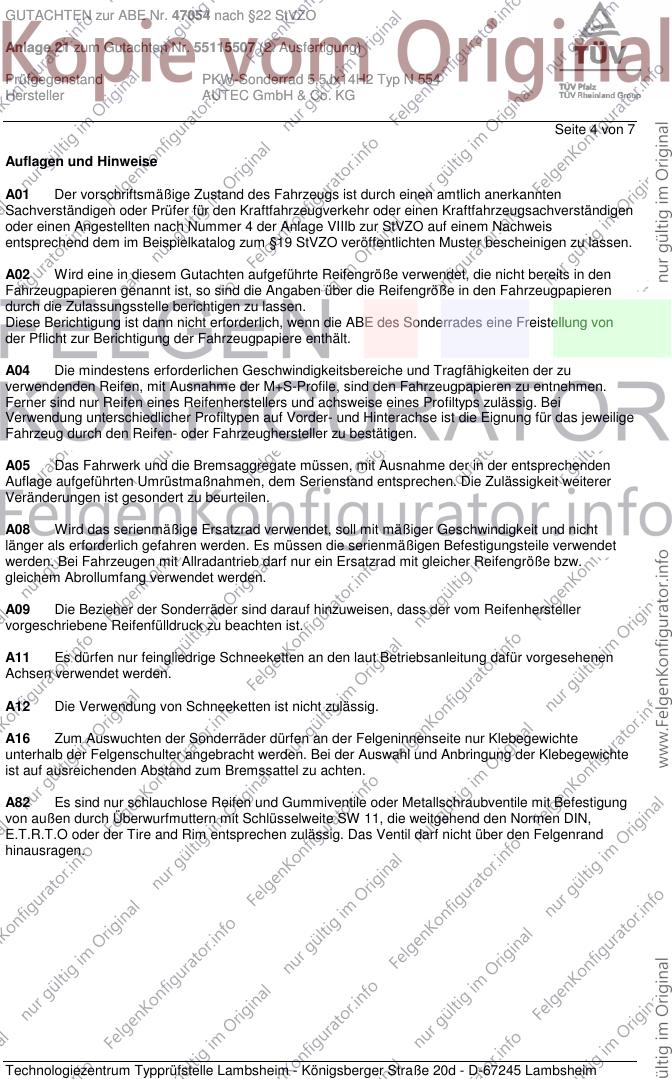

Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf ausreichenden Abstand zum Bremssattel zu achten.
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11, die weitgehend den Normen DIN,
E.T.R.T.O oder der Tire and Rim entsprechen zulässig. Das Ventil darf nicht über den Felgenrand
hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47054 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55115507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ N 554
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 7
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern für Sommerbereifung ausgerüstet sind.
Bei Verwendung von M+S-Bereifung sind die Sonderräder nicht zulässig an Fahrzeugen, die
ausschließlich mit größeren und/oder breiteren Serienrädern für Winterbereifung ausgerüstet sind.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G22 Bei Fahrzeugausführungen, die serienmäßig ausschließlich mit der Bereifung135R13 oder
155/70R13 ausgerüstet sind , ist der Nachweis zu erbringen, daß die Anzeige des
Geschwindigkeitsmessers und des Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen
(§ 57 StVZO) liegt. Sofern die Anzeige angeglichen werden muß, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung in die Fahrzeugpapiere eingetragen werden.
G23 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Bereifung 185/55R15 oder
205/50R15 ausgerüstet sind , ist der Nachweis zu erbringen, daß die Anzeige des
Geschwindigkeitsmessers und des Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen
(§ 57 StVZO) liegt. Sofern die Anzeige angeglichen werden muß, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung in die Fahrzeugpapiere eingetragen werden.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
N3L Bei Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief/Schein bzw. unter Feld
14 in der Zulassungsbescheinigung als verbrauchslimitiert (Ausf. "3 Liter") beschrieben und somit
steuerbegünstigt sind, ist die Verwendung der Rad - Reifenkombination nicht zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist.
(Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-Papier)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47054 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55115507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ N 554
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 7

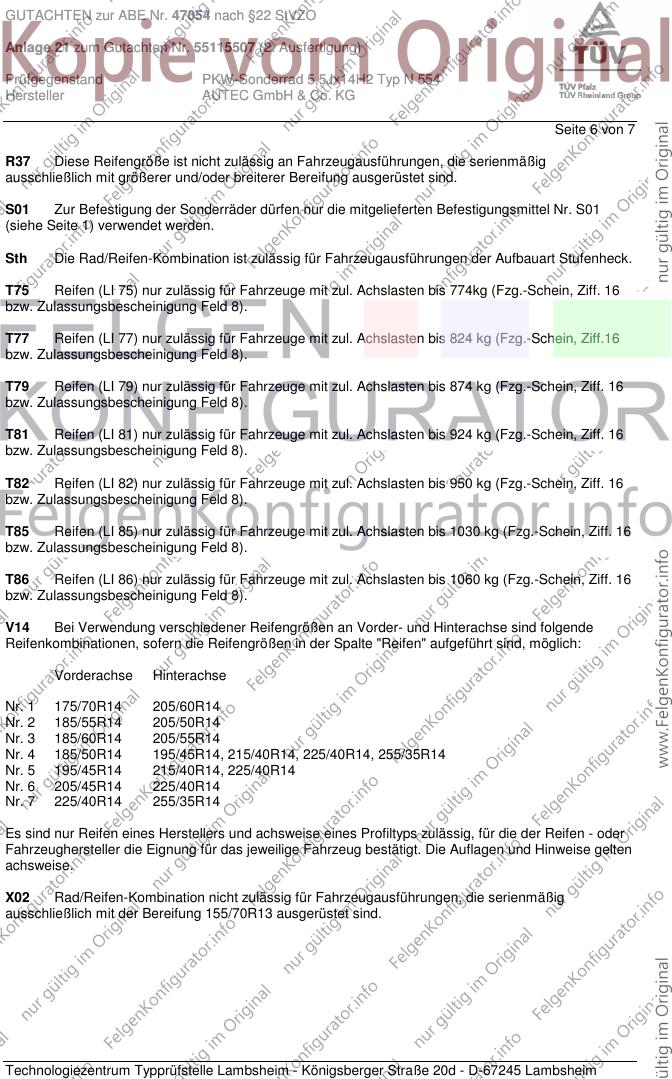

R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T77 Reifen (LI 77) nur zulässig für Fahrzeuge mit zul. Achslasten bis 824 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V14 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/70R14 205/60R14
Nr. 2 185/55R14 205/50R14
Nr. 3 185/60R14 205/55R14
Nr. 4 185/50R14 195/45R14, 215/40R14, 225/40R14, 255/35R14
Nr. 5 195/45R14 215/40R14, 225/40R14
Nr. 6 205/45R14 225/40R14
Nr. 7 225/40R14 255/35R14
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
X02 Rad/Reifen-Kombination nicht zulässig für Fahrzeugausführungen, die serienmäßig
ausschließlich mit der Bereifung 155/70R13 ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47054 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55115507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ N 554
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 7
X83 Die Sonderräder sind nicht zulässig an Fahrzeugausführungen mit verstärktem
Bremsträgerrahmen an Achse 1.
Z13 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit 13 Zoll Serienbereifung
(Sommer).
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 11.September 2008
Haasis 00126963.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
