GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55023109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 8
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: QA 05 113 9096
Prüfgegenstand PKW-Sonderrad
Modell -
Typ Z6015
Radgröße 6Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
11 Z6015 LK100/Ø60,1-Ø57,1 4/100/57,1 36 560 1935
Kennzeichnungen
KBA-Nummer 47723
Herstellerzeichen AUTEC
Radtyp und Ausführung Z6015 (s.o.)
Radgröße 6Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 30,5
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55023109 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55023109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Arosa 37-74 195/45R15 A02 A04 A05
6H, 6HS 37-74 195/50R15 A01 G01 K42 A08 A09 A12
e1*95/54*, A16 A82 S01
98/14*0049*..,
e9*98/14*0037*..
Seat Cordoba 44-95 185/55R15 R37 A02 A04 A05
6K/C 44-95 195/45R15 T78 A08 A09 A12
G613 44-95 195/50R15 A16 A82 S01
Seat Cordoba/Ibiza 33-115 185/55R15 R37 A02 A04 A05
6K 33-115 195/45R15 T78 A08 A09 A12
e9*93/81*0001*.., 33-115 195/50R15 A16 A82 Car
e9*98/14*0001*.. Flh Sth S01
Seat Ibiza 33-110 185/55R15 R37 A02 A04 A05
6K 33-110 195/45R15 T78 A08 A09 A12
G406 33-110 195/50R15 A16 A82 S01
Seat Inca 42-66 185/55R15 T82 A02 A04 A05
9KS A08 A09 A12
H307, A16 A82 S01
e9*93/81*0006*..,
e9*98/14*0006*..
Seat Inca 44-55 185/55R15 T82 T85 T86 A02 A04 A05
9KSF A08 A09 A12
H308 A16 A82 S01
Seat Toledo 47-110 185/55R15 R37 A02 A04 A05
1L 47-110 195/50R15 A08 A09 A12
F763, A16 A82 X83
e9*95/54*0021*.. S01
Skoda Favorit 40-50 195/45R15 A02 A04 A05
781 A08 A09 A12
G 019 A16 A82 S01
Skoda Felicia 40-55 195/45R15 A02 A04 A05
791,795 A08 A09 A12
G952, H110 A16 A82 S01
e11*93/81*0011*..,
e11*93/81*0019*..
Skoda Forman 40-50 195/45R15 A02 A04 A05
785 A08 A09 A12
G 022 A16 A82 S01
Skoda Pickup 40-42 195/45R15 A02 A04 A05
787 A08 A09 A12
G 187 A16 A82 S01
VW Caddy 40-81 185/55R15 T82 A02 A04 A05
9KV A08 A09 A12
e9*93/81*0007*.., A16 A82 S01
e9*98/14*0007*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55023109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy 44-66 185/55R15 T82 A02 A04 A05
9KVF A08 A09 A12
H337 A16 A82 S01
VW Corrado 79-118 185/55R15 A11 T81 T82 A02 A04 A05
53I 79-118 195/50R15 A12 T81 T82 A08 A09 A16
E664, /1 79-118 205/50R15 A12 A82 V15 S01
VW Golf (I) 37-82 185/55R15 K41 K42 A01 A02 A04
155 37-82 195/45R15 G01 K1a K41 K42 T78 A05 A08 A09
B042, /1, /2 37-82 195/50R15 K1a K2b K41 K42 A12 A16 A82
X83 S01
VW Golf (I), Jetta 37-82 185/55R15 K41 K42 A01 A02 A04
17, 17CK 37-82 195/45R15 G01 K1a K41 K42 T78 A05 A08 A09
9138, /1, /2; 37-82 195/50R15 K1a K2b K41 K42 A12 A16 A82
A123 X83 S01
VW Golf (II) 40-59 185/55R15 A02 A04 A05
19EL 40-59 195/45R15 A01 G01 T78 A08 A09 A12
F290 40-59 195/50R15 A16 A82 X83
S01
VW Golf (II), Jetta 33-102 185/55R15 R37 A02 A04 A05
19E 33-102 195/45R15 A01 G01 T78 A08 A09 A12
D186, /1, /2 33-118 195/50R15 A16 A82 V15
33-118 205/50R15 A01 K1a K2b K41 K42 X83 S01
VW Golf (II), Jetta 66-118 195/50R15 A02 A04 A05
19E-299 66-118 205/50R15 A01 K1a K2b K41 K42 A08 A09 A12
E083 66-72 185/55R15 R37 A16 A82 X83
66-72 195/45R15 A01 G01 T78 S01
VW Golf (III), Vento 40-85 185/55R15 A11 R37 T81 T82 T85 A02 A04 A05
1E, 1E..., 1H, 1H... 40-85 195/50R15 A11 T82 T83 A08 A09 A16
F804,894, G156,407, 40-85 205/50R15 A01 A12 K42 A82 V15 S01
e1*93/81*0004*,
e1*96/79*0068*,
e1*96/79*0070*,
e1*98/14*0070*
VW Lupo 92 195/45R15 R37 A02 A04 A05
6ES A08 A09 A12
e1*98/14*0147*.., A16 A82 B03
e1*2001/116*0147*.. S01
VW Lupo 37-77 195/45R15 A02 A04 A05
6X, 6E A08 A09 A12
e1*97/27,98/14, A16 A82 N3L
2001/116* S01
0085,0114*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55023109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG

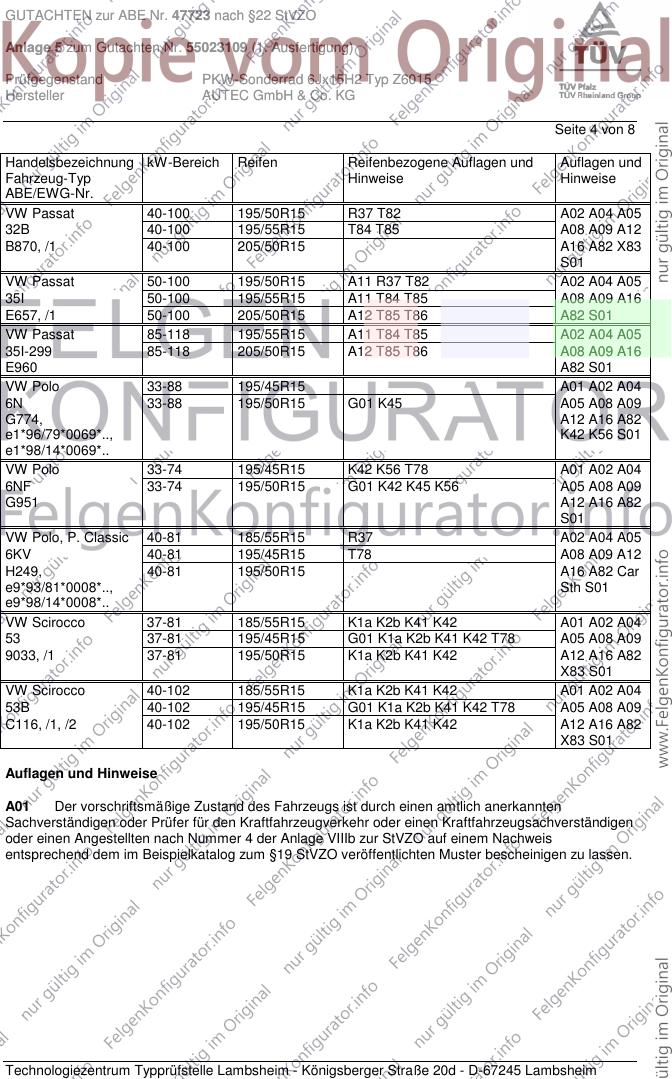

Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 40-100 195/50R15 R37 T82 A02 A04 A05
32B 40-100 195/55R15 T84 T85 A08 A09 A12
B870, /1 40-100 205/50R15 A16 A82 X83
S01
VW Passat 50-100 195/50R15 A11 R37 T82 A02 A04 A05
35I 50-100 195/55R15 A11 T84 T85 A08 A09 A16
E657, /1 50-100 205/50R15 A12 T85 T86 A82 S01
VW Passat 85-118 195/55R15 A11 T84 T85 A02 A04 A05
35I-299 85-118 205/50R15 A12 T85 T86 A08 A09 A16
E960 A82 S01
VW Polo 33-88 195/45R15 A01 A02 A04
6N 33-88 195/50R15 G01 K45 A05 A08 A09
G774, A12 A16 A82
e1*96/79*0069*.., K42 K56 S01
e1*98/14*0069*..
VW Polo 33-74 195/45R15 K42 K56 T78 A01 A02 A04
6NF 33-74 195/50R15 G01 K42 K45 K56 A05 A08 A09
G951 A12 A16 A82
S01
VW Polo, P. Classic 40-81 185/55R15 R37 A02 A04 A05
6KV 40-81 195/45R15 T78 A08 A09 A12
H249, 40-81 195/50R15 A16 A82 Car
e9*93/81*0008*.., Sth S01
e9*98/14*0008*..
VW Scirocco 37-81 185/55R15 K1a K2b K41 K42 A01 A02 A04
53 37-81 195/45R15 G01 K1a K2b K41 K42 T78 A05 A08 A09
9033, /1 37-81 195/50R15 K1a K2b K41 K42 A12 A16 A82
X83 S01
VW Scirocco 40-102 185/55R15 K1a K2b K41 K42 A01 A02 A04
53B 40-102 195/45R15 G01 K1a K2b K41 K42 T78 A05 A08 A09
C116, /1, /2 40-102 195/50R15 K1a K2b K41 K42 A12 A16 A82
X83 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55023109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG

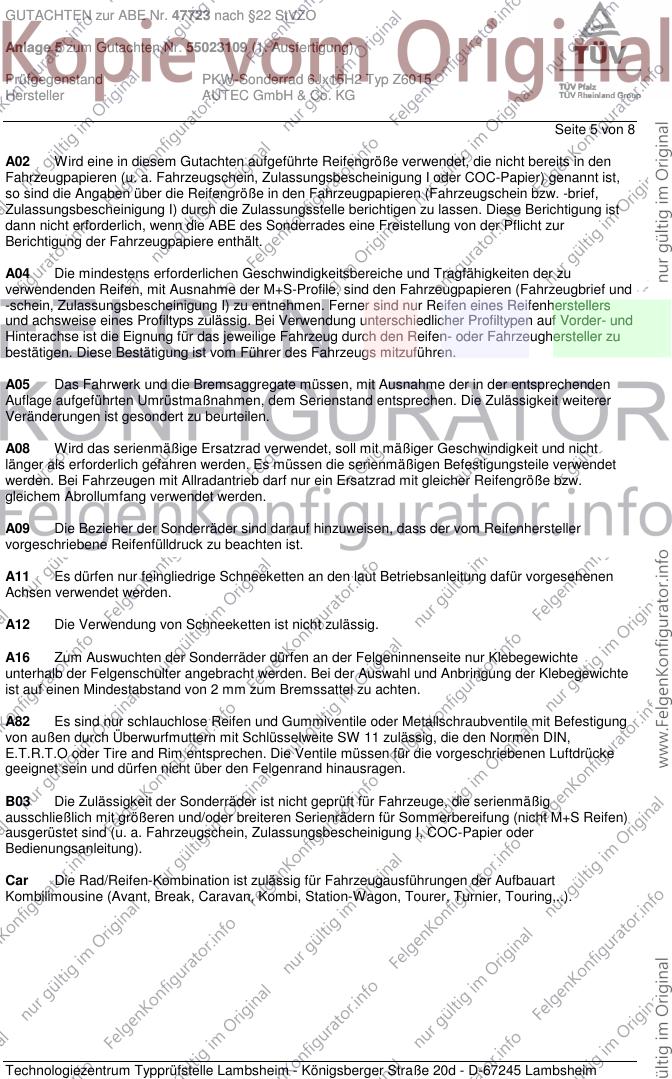

Seite 5 von 8
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55023109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 8
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
N3L Bei Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief/Schein bzw. unter Feld
14 in der Zulassungsbescheinigung als verbrauchslimitiert (Ausf. "3 Liter") beschrieben und somit
steuerbegünstigt sind, ist die Verwendung der Rad - Reifenkombination nicht zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55023109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 8
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X83 Die Sonderräder sind nicht zulässig an Fahrzeugausführungen mit verstärktem
Bremsträgerrahmen an Achse 1.
Prüfort und Prüfdatum
Die Prüfung des Sonderradtyps wurde im Technologiezentrum in Lambsheim im Februar 2009
durchgeführt. Die Verwendungsprüfung fand am 16.06.2009 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55023109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 8
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Februar 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 16.Juni 2009
Haasis 00138415.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
