GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55079312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 6
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell Torino
Typ Torino II 5014
Radgröße 5Jx14H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
33861 Torino II 5014 / Ø63,3-Ø57,1 4/100/57,1 38 500 1850
Kennzeichnungen
KBA-Nummer 49024
Herstellerzeichen DBV GERMANY
Radtyp und Ausführung Torino II 5014
Radgröße 5Jx14H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M12x1,5 Kegel 60° 110 28 49301
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55079312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Arosa 37-44 165/60R14 A11 R37 A02 A04 A05
6H, 6HS 37-44 175/60R14 A11 A08 A09 A14
e1*95/54*, 37-44 185/50R14 A12 A21 B03 S01
98/14*0049*.., 37-44 185/55R14 A12
e9*98/14*0037*.. 37-44 185/60R14 A01 A12 G01
Seat Cordoba 44-85 165/65R14 A11 A02 A04 A05
6K/C 44-85 175/60R14 A11 A08 A09 A14
G613 44-85 175/65R14 A30 A21 B03 S01
44-85 185/60R14 A12
Seat Cordoba/Ibiza 37 165/65R14 A11 R37 A02 A04 A05
6K 37-74 175/65R14 A11 A08 A09 A14
e9*93/81*0001*.., 37-74 185/60R14 A12 A21 B03 Car
e9*98/14*0001*.. Flh Sth S01
Seat Ibiza 33-85 165/65R14 A11 A02 A04 A05
6K 33-85 175/60R14 A11 A08 A09 A14
G406 33-85 175/65R14 A30 A21 B03 S01
33-85 185/60R14 A12
Seat Mii 44, 55 165/70R14 A33 A02 A04 A05
AA, AAN 44, 55 175/65R14 A12 A08 A09 A14
e13*2007/46*1168*..; 44, 55 185/60R14 A12 A21 Flh S01
e13*2007/46*1183*.. 44, 55 185/65R14 A12
Skoda Citigo 44, 55 165/70R14 A33 A02 A04 A05
AA, AAN 44, 55 175/65R14 A12 A08 A09 A14
e13*2007/46*1169*..; 44, 55 185/60R14 A12 A21 Flh S01
e13*2007/46*1184*.. 44, 55 185/65R14 A12
VW Golf (I) 37-82 165/65R14 R37 X08 A02 A04 A05
155 37-82 175/65R14 A08 A09 A14
B042, /1, /2 37-82 185/60R14 A21 A30 B03
X83 S01
VW Golf (I), Jetta 37-82 165/65R14 R37 X08 A02 A04 A05
17, 17CK 37-82 175/65R14 A08 A09 A14
9138, /1, /2; 37-82 185/60R14 A21 A30 B03
A123 X83 S01
VW Golf (II) 40-59 165/65R14 A11 R37 A02 A04 A05
19EL 40-59 175/65R14 A11 A08 A09 A14
F290 40-59 185/60R14 A12 A21 B03 S01
VW Golf (II), Jetta 33-82 165/65R14 A11 R37 A02 A04 A05
19E 33-82 175/65R14 A11 A08 A09 A14
D186, /1, /2 33-82 185/60R14 A12 A21 B03 X83
S01
VW Lupo 37-45 155/65R14 A11 R37 A02 A04 A05
6X, 6E 37-45 165/60R14 A11 R37 T75 T79 A08 A09 A14
e1*97/27,98/14, 37-45 185/50R14 A12 R37 A21 B03 N3L
2001/116* 37-77 155/65R14 A11 M+S R09 S01
0085,0114*.. 37-77 175/60R14 A11
37-77 185/55R14 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55079312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH

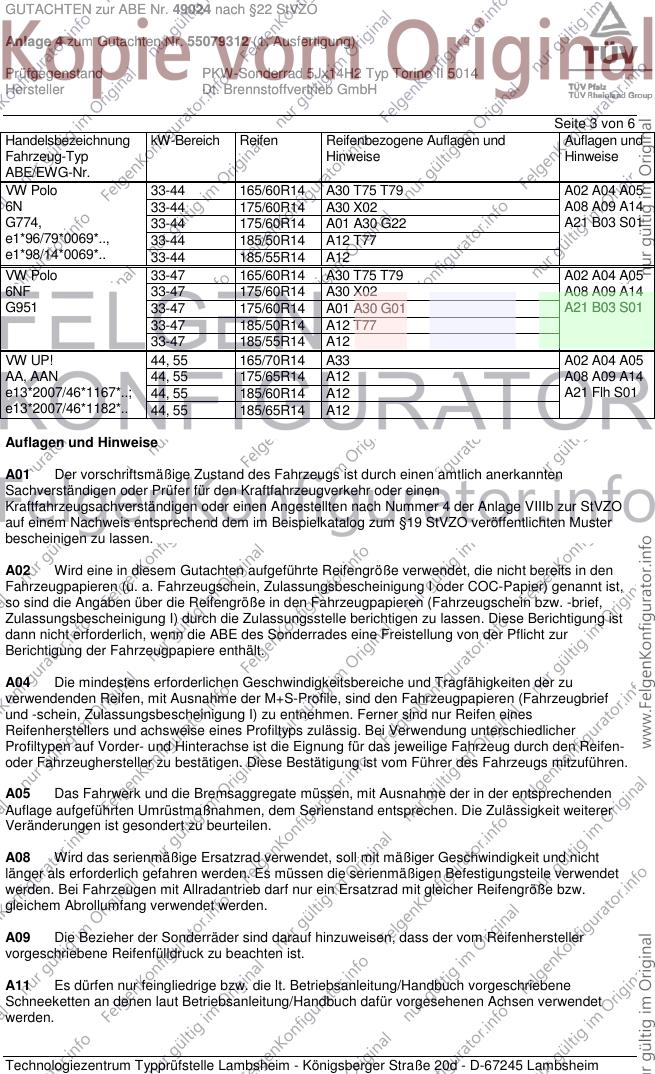

Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Polo 33-44 165/60R14 A30 T75 T79 A02 A04 A05
6N 33-44 175/60R14 A30 X02 A08 A09 A14
G774, 33-44 175/60R14 A01 A30 G22 A21 B03 S01
e1*96/79*0069*.., 33-44 185/50R14 A12 T77
e1*98/14*0069*.. 33-44 185/55R14 A12
VW Polo 33-47 165/60R14 A30 T75 T79 A02 A04 A05
6NF 33-47 175/60R14 A30 X02 A08 A09 A14
G951 33-47 175/60R14 A01 A30 G01 A21 B03 S01
33-47 185/50R14 A12 T77
33-47 185/55R14 A12
VW UP! 44, 55 165/70R14 A33 A02 A04 A05
AA, AAN 44, 55 175/65R14 A12 A08 A09 A14
e13*2007/46*1167*..; 44, 55 185/60R14 A12 A21 Flh S01
e13*2007/46*1182*.. 44, 55 185/65R14 A12
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55079312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 6
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G22 Bei Fahrzeugen mit ausschließlich 135R13 oder 155/70R13 Serien-Bereifung (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
N3L Bei Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief/Schein bzw. unter
Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert (Ausf. "3 Liter") beschrieben und
somit steuerbegünstigt sind, ist die Verwendung der Rad - Reifenkombination nicht zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55079312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH

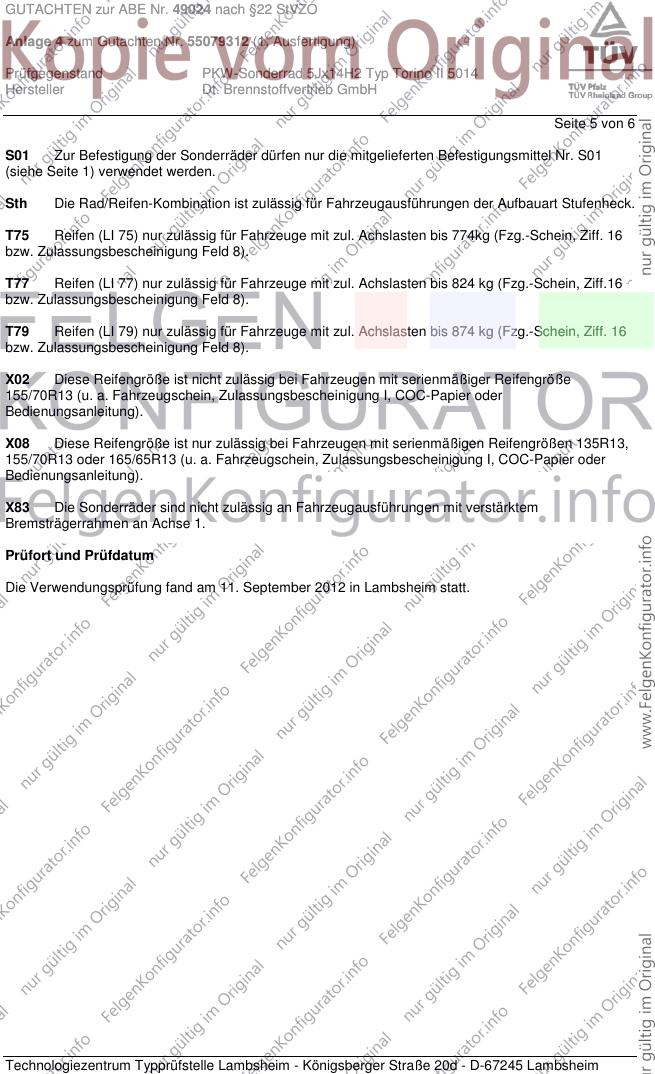

Seite 5 von 6
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T77 Reifen (LI 77) nur zulässig für Fahrzeuge mit zul. Achslasten bis 824 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X02 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
155/70R13 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X08 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen 135R13,
155/70R13 oder 165/65R13 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X83 Die Sonderräder sind nicht zulässig an Fahrzeugausführungen mit verstärktem
Bremsträgerrahmen an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. September 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55079312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 6 von 6
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum August 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. September 2012
Schmidt 00184528.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
