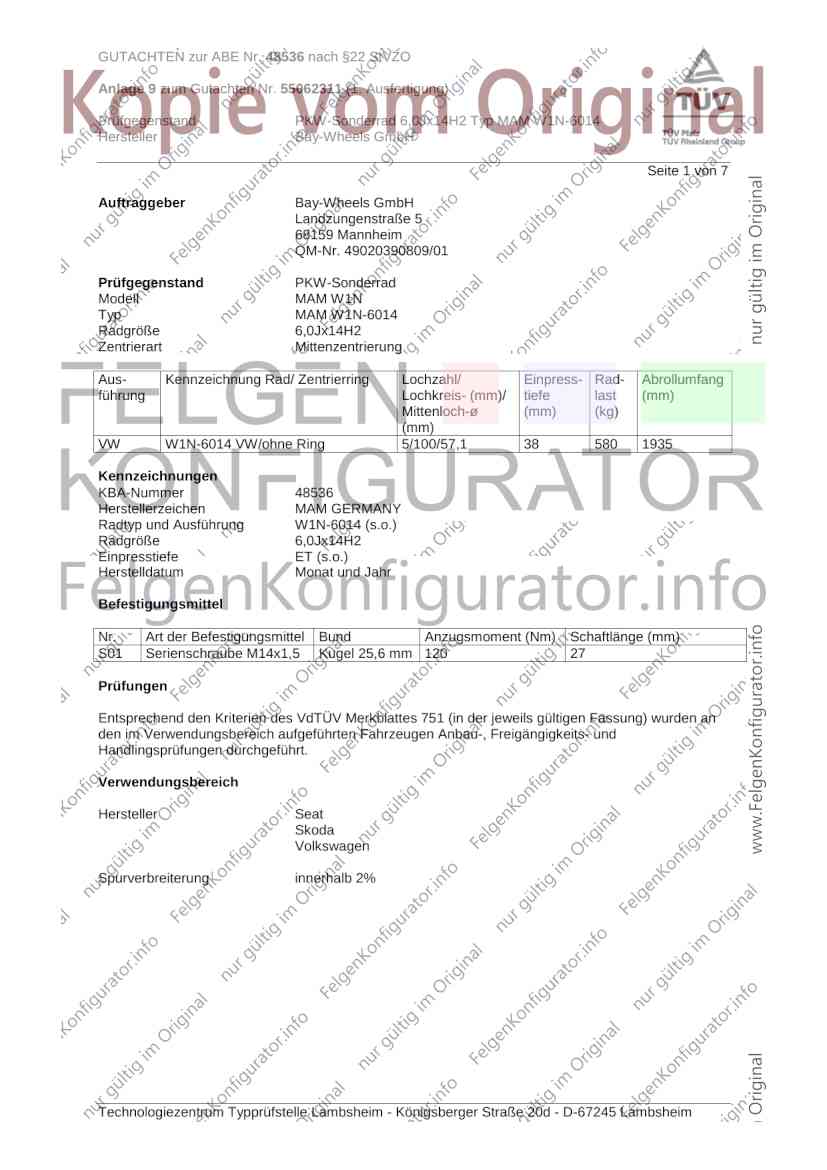

GUTACHTEN zur ABE Nr. 48536 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55062311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ MAM W1N-6014
Hersteller Bay-Wheels GmbH
Seite 1 von 7
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM W1N
Typ MAM W1N-6014
Radgröße 6,0Jx14H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
VW W1N-6014 VW/ohne Ring 5/100/57,1 38 580 1935
Kennzeichnungen
KBA-Nummer 48536
Herstellerzeichen MAM GERMANY
Radtyp und Ausführung W1N-6014 (s.o.)
Radgröße 6,0Jx14H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel 25,6 mm 120 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48536 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55062311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ MAM W1N-6014
Hersteller Bay-Wheels GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ibiza / Cordoba 44-63 165/70R14 A13 R09 R70 T81 T85 0A1 A02 A04
6L 44-63 175/65R14 A13 R37 T82 T86 A05 A08 A09
e9*98/14*0041*.., 44-77 185/60R14 A13 T82 T86 A14 A19 B03
e9*2001/116*0041*.. 44-77 195/55R14 A12 T82 Flh Sth S01
44-77 195/60R14 A12
Seat Ibiza / Ibiza ST 44-77 175/70R14 A13 0A1 A02 A04
6J, 6JN 44-77 185/65R14 A13 A05 A08 A09
e9*2001/116*0067*.., 44-77 195/60R14 A12 A14 A19 B03
e9*2007/46*0001*.. 44-77 205/55R14 A12 Car Flh S01
- incl. Facelift 2012 44-77 205/60R14 A12
Seat Toledo 55, 63 175/65R14 A33 0A1 A02 A04
NH 55, 63 175/70R14 A33 A05 A08 A09
e11*2007/46*0251*.. 55, 63 185/65R14 A33 A14 A19 A58
55, 63 195/60R14 A12 B03 Lim S01
55, 63 195/65R14 A12
55, 63 205/60R14 A12
Seat Toledo / Leon 50-77 175/80R14 A13 0A1 A02 A04
1M 50-77 185/70R14 A13 A05 A08 A09
e9*97/27*0026*.., 50-77 195/70R14 A12 A14 A19 B03
e9*98/14*0026*.. Flh Lim S01
Skoda Fabia 44-66 165/70R14 A90 R09 R70 T81 T85 0A1 A02 A04
5J 44-66 175/65R14 A90 R37 T82 T86 A05 A08 A09
e11*2001/116*0291*..; 44-77 185/60R14 A90 T82 T86 A14 A19 B03
e11*2007/46*0013*.. 44-77 185/65R14 A12 Car Flh V14
44-77 195/55R14 A12 T82 S01
44-77 195/60R14 A12
44-77 205/55R14 A01 A12 K1a K1b K2b
Skoda Fabia 37-74 165/70R14 A11 R37 R70 0A1 A02 A04
6Y 37-74 185/60R14 A11 A05 A08 A09
e11*98/14*0123*.. 37-74 195/55R14 A01 A12 K1a K2b A14 A19 B03
Car Flh Sth
S01
Skoda Octavia (I) 44-92 175/80R14 A13 0A1 A02 A04
1U 44-92 175R14 A13 A05 A08 A09
e11*95/54*0066*..; 44-92 185/70R14 A13 A14 A19 B03
e11*2001/116*0066*; 44-92 195/65R14 A12 Car Lim S01
e11*2007/46*0011*.. 44-92 195/70R14 A12
Skoda Praktik 51-66 175/70R14 A13 R09 0A1 A02 A04
5J 51-66 185/60R14 A33 R37 T82 T86 A05 A08 A09
N083; 51-66 185/65R14 A33 A14 A19 A58
e11*2007/46*0013*.. 51-66 195/60R14 A12 B03 S01
Skoda Rapid 55, 63 175/65R14 A33 0A1 A02 A04
NH 55, 63 175/70R14 A33 A05 A08 A09
e11*2007/46*0250*..; 55, 63 185/65R14 A33 A14 A19 A58
e11*2007/46*0249*.. 55, 63 195/60R14 A12 B03 Lim S01
55, 63 195/65R14 A12
55, 63 205/60R14 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48536 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55062311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ MAM W1N-6014
Hersteller Bay-Wheels GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Rapid 55, 63 175/65R14 A33 0A1 A02 A04
Spaceback 55, 63 175/70R14 A33 A05 A08 A09
NH 55, 63 185/65R14 A33 A14 A19 A58
e11*2007/46*0250*.. 55, 63 195/60R14 A12 B03 Flh S01
55, 63 195/65R14 A12
55, 63 205/60R14 A12
Skoda Roomster 47,51,63 175/70R14 A13 R09 0A1 A02 A04
5J 47,51,63 185/60R14 A33 R37 T82 T86 A05 A08 A09
e11*2001/116*0291*; 47,51,63 185/65R14 A33 A14 A19 A58
e11*2007/46*0013*.. 47,51,63 195/60R14 A12 B03 Npf S01
VW Cross Polo 51-77 175/70R14 A13 0A1 A02 A04
6R 51-77 185/65R14 A13 A05 A08 A09
e1*2001/116*0510*.. 51-77 195/60R14 A12 A14 A19 B03
51-77 205/60R14 A12 Flh KMV S01
VW Fox 40-55 165/70R14 A13 R37 R70 0A1 A02 A04
5Z 40-55 175/65R14 A33 R37 A05 A08 A09
e1*2001/116*0301*.. 40-55 185/60R14 A12 A14 A19 Flh
40-55 185/65R14 A12 Npf V14 S01
40-55 195/55R14 A01 A12 K1a K2b
40-55 195/60R14 A01 A12 K1a K2b
40-55 205/55R14 A01 A12 K1a K1b K2b
VW Golf (IV), Bora 50-77 175/80R14 A13 0A1 A02 A04
1J 50-77 175R14 A13 A05 A08 A09
e1*96/79, 98/14, 50-77 185/70R14 A13 A14 A19 B03
2001/116*0071*.. 50-77 195/70R14 A12 Car Flh Sth
S01
VW Polo 44-77 175/70R14 A13 0A1 A02 A04
6R 44-77 185/65R14 A13 A05 A08 A09
e1*2001/116*0510*.. 44-77 195/60R14 A12 A14 A19 B03
e1*2007/46*0486*.. 44-77 205/60R14 A01 A12 K2b Flh Npf S01
VW Polo 40-63 165/70R14 A13 R09 R70 T81 T85 0A1 A02 A04
9N 40-63 175/65R14 A90 R37 A05 A08 A09
e1*98/14*0174*.., 40-77 185/60R14 A90 A14 A19 B03
e1*2001/116*0174*.. 40-77 195/55R14 A12 T82 Flh Npf Sth
40-77 195/60R14 A12 S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48536 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55062311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ MAM W1N-6014
Hersteller Bay-Wheels GmbH
Seite 4 von 7
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48536 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55062311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ MAM W1N-6014
Hersteller Bay-Wheels GmbH
Seite 5 von 7
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48536 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55062311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ MAM W1N-6014
Hersteller Bay-Wheels GmbH
Seite 6 von 7
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V14 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/70R14 205/60R14
Nr. 2 185/50R14 195/45R14, 215/40R14, 225/40R14
Nr. 3 195/45R14 215/40R14, 225/40R14
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. Juni 2014 in Lambsheim statt.
Hinweise zum Sonderrad
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48536 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55062311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ MAM W1N-6014
Hersteller Bay-Wheels GmbH
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum April 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. Juni 2014
Tufan 00213282.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
