GUTACHTEN zur ABE Nr. 49535 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55063113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5 J x 14 H2 Typ BX100.5514
Hersteller ProLine Wheels GmbH
Seite 1 von 5
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
49 02 0010801-4.WV
Prüfgegenstand PKW-Sonderrad
Typ BX100.5514
Radgröße 5,5 J x 14 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
VW BX100.5514 VW/ohne Ring 5/100/57,1 40 500 1865
Kennzeichnungen
KBA-Nummer 49535
Herstellerzeichen ProLine GERMANY
Radtyp und Ausführung BX100.5514 (s.o.)
Radgröße 5,5 J x 14 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube M14x1,5 Kugel 120 27
D = 26 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49535 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55063113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5 J x 14 H2 Typ BX100.5514
Hersteller ProLine Wheels GmbH
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Ibiza / Cordoba 44-63 165/70R14 A13 T81 T85 0A1 A02 A04
6L 44-63 175/65R14 A13 T82 T86 A05 A07 A08
e9*98/14*0041*.., 44-63 185/60R14 A13 T82 T86 A09 A16 A21
e9*2001/116*0041*.. 44-63 195/55R14 A90 T82 B03 Flh Sth
44-63 195/60R14 A90 S02
Seat Ibiza / Ibiza ST 44-77 175/70R14 A13 0A1 A02 A04
6J, 6JN 44-77 185/65R14 A13 A05 A07 A08
e9*2001/116*0067*.., 44-77 195/60R14 A12 A09 A16 A21
e9*2007/46*0001*.. 59 165/70R14 A13 R09 B03 Car Flh
- incl. Facelift 2012 S02
Seat Toledo 55, 63 175/65R14 A13 0A1 A02 A04
NH 55, 63 175/70R14 A13 A05 A07 A08
e11*2007/46*0251*.. 55, 63 185/65R14 A13 A09 A16 A21
55, 63 195/60R14 A12 A58 B03 Lim
55, 63 195/65R14 A12 S02
Skoda Fabia 44-66 165/70R14 A90 T81 T85 0A1 A02 A04
5J 44-66 175/65R14 A90 T82 T86 A05 A07 A08
e11*2001/116*0291*..; 44-66 185/60R14 A90 T82 T86 A09 A16 A21
e11*2007/46*0013*.. 44-66 185/65R14 A12 Au5 B03 Car
44-66 195/55R14 A12 T82 Flh S02
44-66 195/60R14 A12
Skoda Fabia 37-63 165/70R14 A13 0A1 A02 A04
6Y 37-63 185/60R14 A13 A05 A07 A08
e11*98/14*0123*.. 37-63 195/55R14 A12 A09 A16 A21
B03 Car Flh
Sth S02
Skoda Rapid 55, 63 175/65R14 A13 0A1 A02 A04
NH 55, 63 175/70R14 A13 A05 A07 A08
e11*2007/46*0250*..; 55, 63 185/65R14 A13 A09 A16 A21
e11*2007/46*0249*.. 55, 63 195/60R14 A12 A58 B03 Lim
55, 63 195/65R14 A12 S02
Skoda Rapid Space- 55, 63 175/65R14 A13 0A1 A02 A04
back 55, 63 175/70R14 A13 A05 A07 A08
NH 55, 63 185/65R14 A13 A09 A16 A21
e11*2007/46*0250*.. 55, 63 195/60R14 A12 A58 B03 Flh
55, 63 195/65R14 A12 S02
VW Cross Polo 51-77 175/70R14 A13 0A1 A02 A04
6R 51-77 185/65R14 A13 A05 A07 A08
e1*2001/116*0510*.. 51-77 195/60R14 A12 A09 A16 A21
B03 Flh KMV
S02
VW Polo 44-77 175/70R14 A13 0A1 A02 A04
6R 44-77 185/65R14 A13 A05 A07 A08
e1*2001/116*0510*.. 44-77 195/60R14 A12 A09 A16 A21
e1*2007/46*0486*.. B03 Flh Npf
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

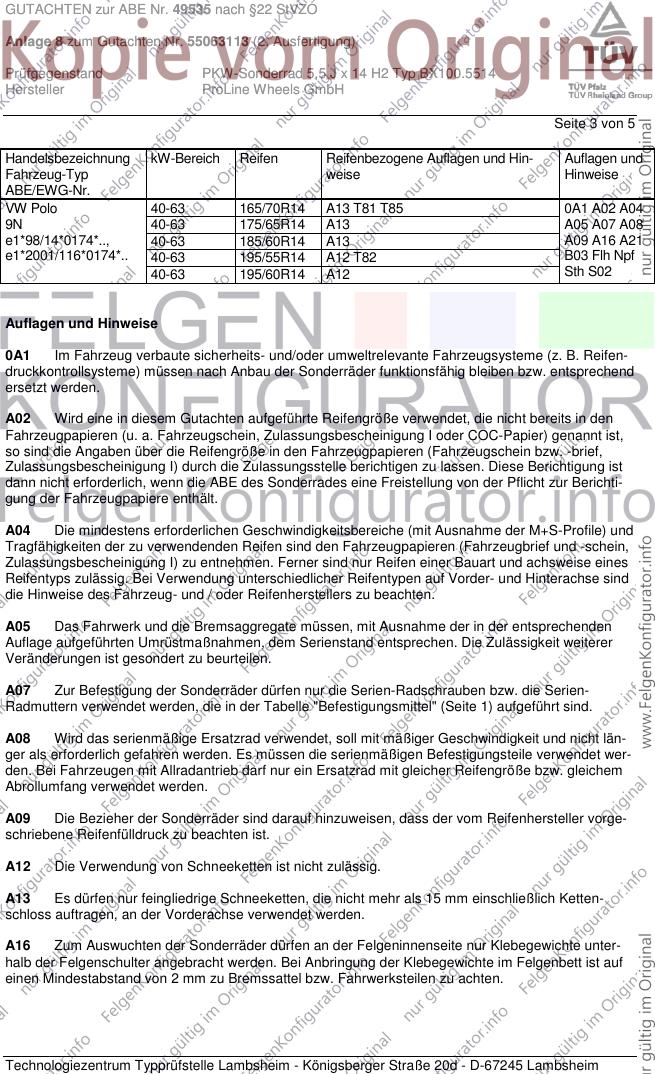

GUTACHTEN zur ABE Nr. 49535 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55063113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5 J x 14 H2 Typ BX100.5514
Hersteller ProLine Wheels GmbH
Seite 3 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Polo 40-63 165/70R14 A13 T81 T85 0A1 A02 A04
9N 40-63 175/65R14 A13 A05 A07 A08
e1*98/14*0174*.., 40-63 185/60R14 A13 A09 A16 A21
e1*2001/116*0174*.. 40-63 195/55R14 A12 T82 B03 Flh Npf
40-63 195/60R14 A12 Sth S02
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

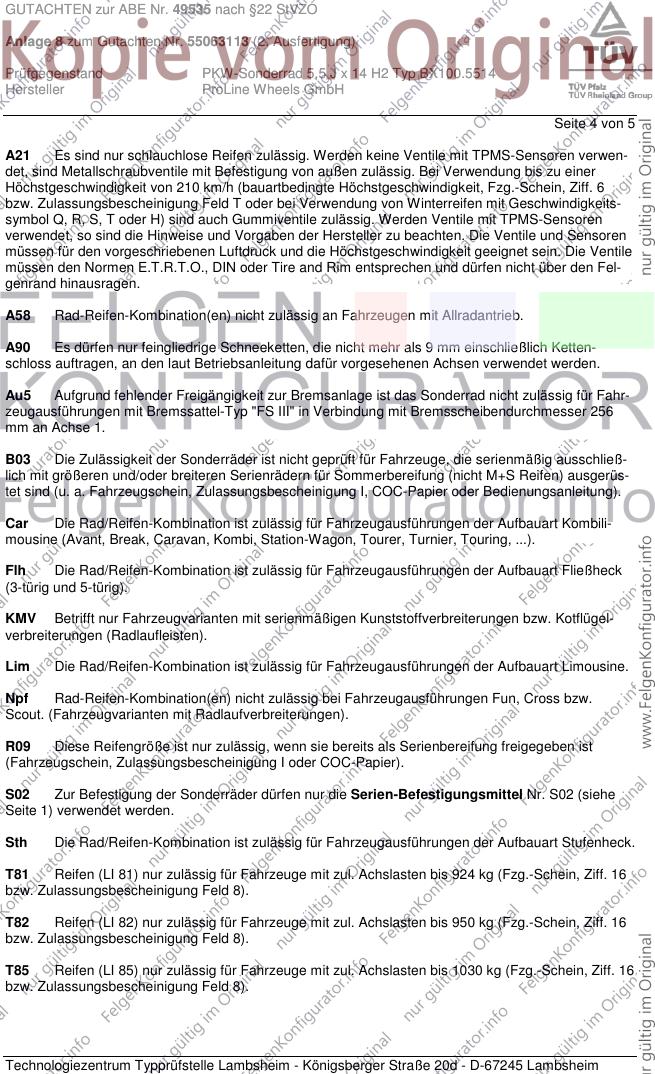

GUTACHTEN zur ABE Nr. 49535 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55063113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5 J x 14 H2 Typ BX100.5514
Hersteller ProLine Wheels GmbH
Seite 4 von 5
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Au5 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Bremssattel-Typ "FS III" in Verbindung mit Bremsscheibendurchmesser 256
mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

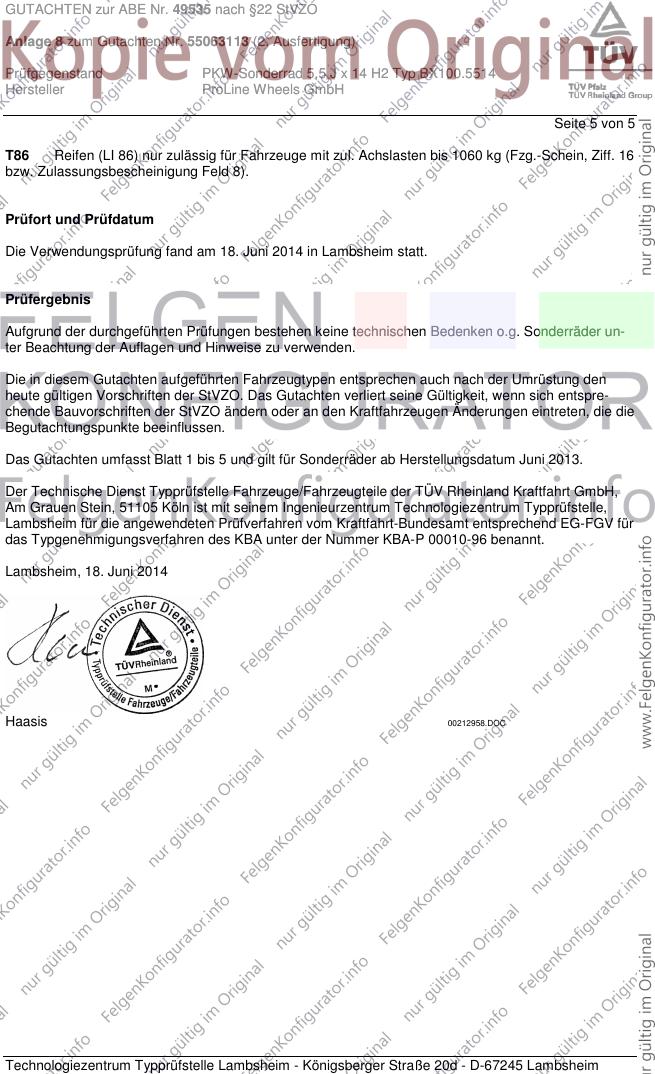

GUTACHTEN zur ABE Nr. 49535 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55063113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5 J x 14 H2 Typ BX100.5514
Hersteller ProLine Wheels GmbH
Seite 5 von 5
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 18. Juni 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Juni 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. Juni 2014
Haasis 00212958.DOC
