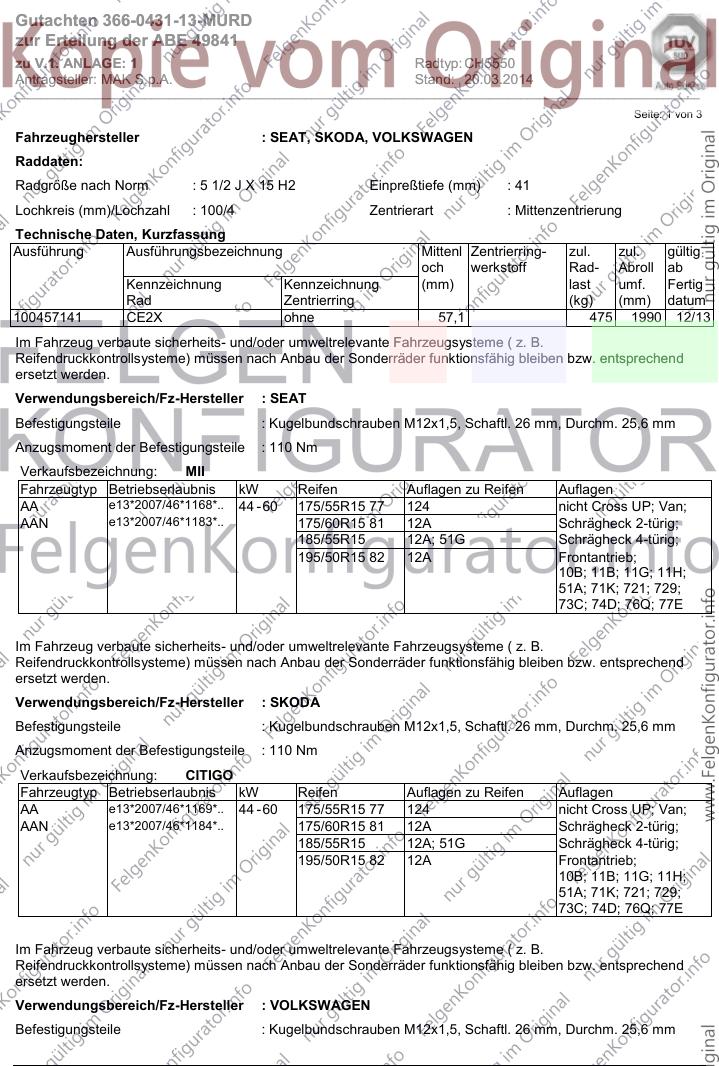

Gutachten 366-0431-13-MURD
zur Erteilung der ABE 49841
zu V.1. ANLAGE: 1 Radtyp: CH5550
Antragsteller: MAK S.p.A. Stand: 20.03.2014
_______________________________________________________________________________________________________________
Seite: 1 von 3
Fahrzeughersteller : SEAT, SKODA, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 5 1/2 J X 15 H2 Einpreßtiefe (mm) : 41
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
100457141 CE2X ohne 57,1 475 1990 12/13
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : SEAT
Befestigungsteile : Kugelbundschrauben M12x1,5, Schaftl. 26 mm, Durchm. 25,6 mm
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: MII
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AA e13*2007/46*1168*.. 44 - 60 175/55R15 77 124 nicht Cross UP; Van;
AAN e13*2007/46*1183*.. 175/60R15 81 12A Schrägheck 2-türig;
185/55R15 12A; 51G Schrägheck 4-türig;
195/50R15 82 12A Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 729;
73C; 74D; 76Q; 77E
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbundschrauben M12x1,5, Schaftl. 26 mm, Durchm. 25,6 mm
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: CITIGO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AA e13*2007/46*1169*.. 44 - 60 175/55R15 77 124 nicht Cross UP; Van;
AAN e13*2007/46*1184*.. 175/60R15 81 12A Schrägheck 2-türig;
185/55R15 12A; 51G Schrägheck 4-türig;
195/50R15 82 12A Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 729;
73C; 74D; 76Q; 77E
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M12x1,5, Schaftl. 26 mm, Durchm. 25,6 mm

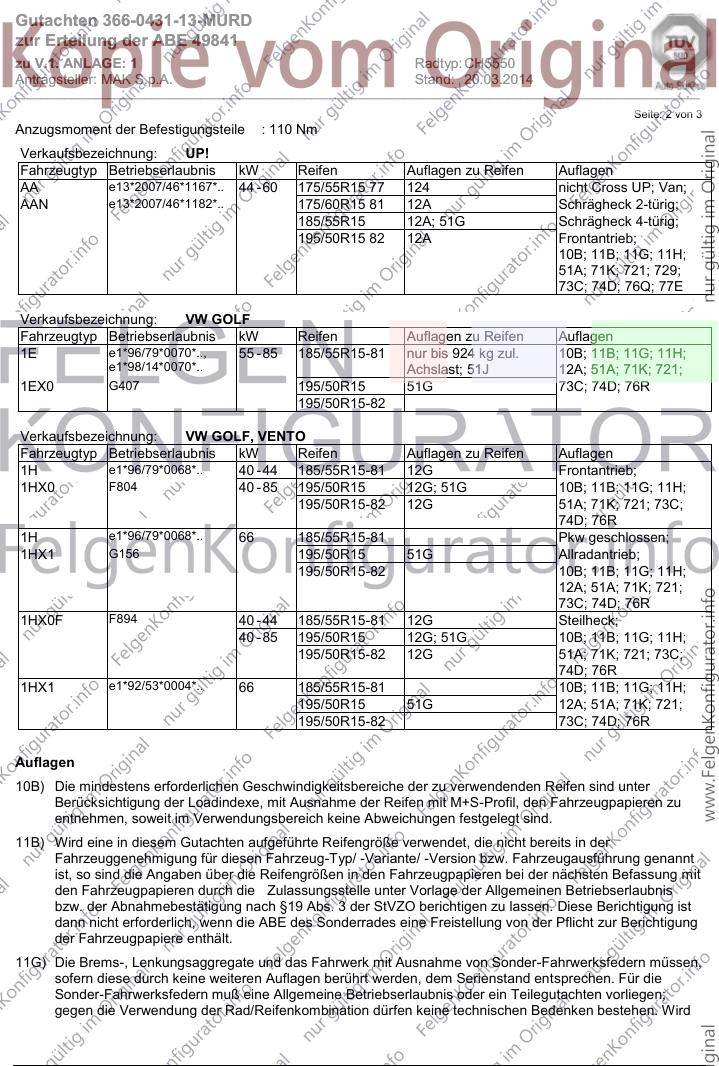

Gutachten 366-0431-13-MURD
zur Erteilung der ABE 49841
zu V.1. ANLAGE: 1 Radtyp: CH5550
Antragsteller: MAK S.p.A. Stand: 20.03.2014
_______________________________________________________________________________________________________________
Seite: 2 von 3
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: UP!
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AA e13*2007/46*1167*.. 44 - 60 175/55R15 77 124 nicht Cross UP; Van;
AAN e13*2007/46*1182*.. 175/60R15 81 12A Schrägheck 2-türig;
185/55R15 12A; 51G Schrägheck 4-türig;
195/50R15 82 12A Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 729;
73C; 74D; 76Q; 77E
Verkaufsbezeichnung: VW GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1E e1*96/79*0070*.., 55 - 85 185/55R15-81 nur bis 924 kg zul. 10B; 11B; 11G; 11H;
e1*98/14*0070*.. Achslast; 51J 12A; 51A; 71K; 721;
1EX0 G407 195/50R15 51G 73C; 74D; 76R
195/50R15-82
Verkaufsbezeichnung: VW GOLF, VENTO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1H e1*96/79*0068*.. 40 - 44 185/55R15-81 12G Frontantrieb;
1HX0 F804 40 - 85 195/50R15 12G; 51G 10B; 11B; 11G; 11H;
195/50R15-82 12G 51A; 71K; 721; 73C;
74D; 76R
1H e1*96/79*0068*.. 66 185/55R15-81 Pkw geschlossen;
1HX1 G156 195/50R15 51G Allradantrieb;
195/50R15-82 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76R
1HX0F F894 40 - 44 185/55R15-81 12G Steilheck;
40 - 85 195/50R15 12G; 51G 10B; 11B; 11G; 11H;
195/50R15-82 12G 51A; 71K; 721; 73C;
74D; 76R
1HX1 e1*92/53*0004*.. 66 185/55R15-81 10B; 11B; 11G; 11H;
195/50R15 51G 12A; 51A; 71K; 721;
195/50R15-82 73C; 74D; 76R
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
Gutachten 366-0431-13-MURD
zur Erteilung der ABE 49841
zu V.1. ANLAGE: 1 Radtyp: CH5550
Antragsteller: MAK S.p.A. Stand: 20.03.2014
_______________________________________________________________________________________________________________
Seite: 3 von 3
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
124) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 8 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12G) Die Verwendung von feingliedrigen Schneeketten, die bis ca. 15 mm (einschließlich Kettenschloß)
auftragen, ist an der Antriebsachse möglich.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
76R) Die Verwendung dieser Radgröße ist nur zulässig, wenn die Felgenbreite des Serienrades nicht
unterschritten wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49841
Gerät: Sonderräder für Personenkraftwagen
5,5 J x 15 H2
Typ: CH5550
Inhaber der ABE MAK S.p.A.
und Hersteller: IT-25013 Carpenedolo (BS)
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 49841
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 49841
Die Sonderräder 5,5 J x 15 H2 , Typ CH5550, dürfen nur zur Verwendung mit den in der
Anlage des Gutachtens Nr. 366-0431-13-MURD vom 20.03.2014 genannten Bereifungen
unter den angegebenen Bedingungen an den dort aufgeführten bzw. beschriebenen
Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Sonderrades,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe anzubringen.
Im übrigen gelten die im beiliegenden Gutachten nebst Anlagen der TÜV SÜD Auto Service
GmbH, München, vom 20.03.2014 festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 16.04.2014
Im Auftrag
Frederik Maß
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Gutachten Nr. 366-0431-13-MURD, zur Genehmigung vorgelegt am: 16.04.2014
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 49841
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den
Genehmigungsunterlagen genau übereinstimmen. Mit dem zugeteilten
Typzeichen/Prüfzeichen dürfen die Fahrzeugteile nur gekennzeichnet werden, die den
Genehmigungsunterlagen in jeder Hinsicht entsprechen.
Änderungen an den Einzelerzeugnissen sind nur mit ausdrücklicher Zustimmung des
Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Das Kraftfahrt-Bundesamt ist unverzüglich zu benachrichtigen, wenn die reihenweise
Fertigung oder der Vertrieb der genehmigten Einrichtung innerhalb eines Jahres oder
endgültig oder länger als ein Jahr eingestellt wird. Die Aufnahme der Fertigung oder des
Vertriebs ist dann dem Kraftfahrt-Bundesamt unaufgefordert innerhalb eines Monats
mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung dieser Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
