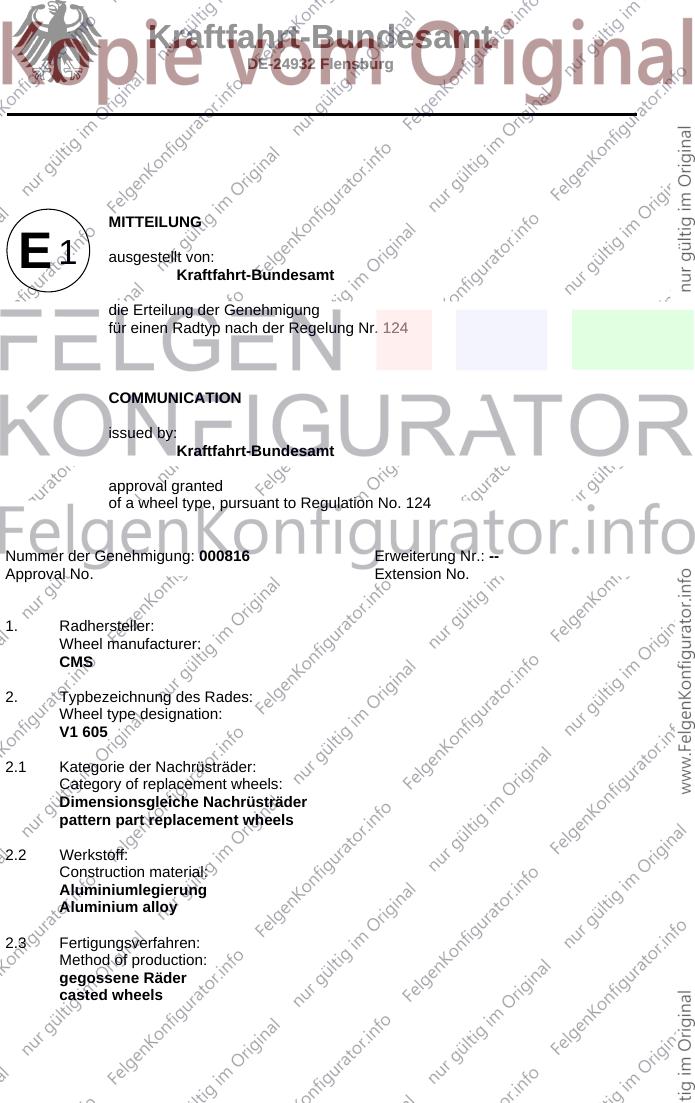

Kraftfahrt-Bundesamt
DE-24932 Flensburg
MITTEILUNG
E1 ausgestellt von:
Kraftfahrt-Bundesamt
die Erteilung der Genehmigung
für einen Radtyp nach der Regelung Nr. 124
COMMUNICATION
issued by:
Kraftfahrt-Bundesamt
approval granted
of a wheel type, pursuant to Regulation No. 124
Nummer der Genehmigung: 000816 Erweiterung Nr.: --
Approval No. Extension No.
1. Radhersteller:
Wheel manufacturer:
CMS
2. Typbezeichnung des Rades:
Wheel type designation:
V1 605
2.1 Kategorie der Nachrüsträder:
Category of replacement wheels:
Dimensionsgleiche Nachrüsträder
pattern part replacement wheels
2.2 Werkstoff:
Construction material:
Aluminiumlegierung
Aluminium alloy
2.3 Fertigungsverfahren:
Method of production:
gegossene Räder
casted wheels
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 000816
Approval No.:
2.4 Kennung der Felgenkontur:
Rim contour designation:
6,0 J
2.5 Einpresstiefe des Rades:
Wheel inset/outset:
siehe Prüfbericht Nr.0.7
see test report no.0.7
2.6 Radbefestigung:
Wheel attachment:
serienmäßige Befestigungsmittel des Fahrzeugherstellers
original mounting parts of the vehicle manufacturer
2.7 Maximale Radlast und Abrollumfang:
Maximum wheel load and respective theoretical rolling circumference:
siehe Prüfbericht Nr. 0.9
see test report no. 0.9
3. Name und Anschrift des Herstellers:
Manufacturer‘s name and address:
CMS Automotive Trading GmbH
DE - 68789 St. Leon-Rot
4. Gegebenenfalls Name und Anschrift des Vertreters des Herstellers:
If applicable, name and address of manufacturer‘s representative:
entfällt
not applicable
5. Datum, an dem das Rad für die Genehmigungsprüfung vorgeführt wurde:
Date on which the wheel was submitted for approval tests:
ab Mai 2015
from May 2015
6. Technischer Dienst, der die Prüfungen für die Genehmigung durchführt:
Technical Service responsible for carrying out the approval test:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51101 Köln
7. Datum des Gutachtens des Technischen Dienstes:
Date of test report issued by the Technical Service:
29.09.2015
8. Nummer des Gutachtens des Technischen Dienstes:
Number of report issued by that service:
55 0442 15
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 000816
Approval No.:
9. Bemerkungen:
Remarks:
entfällt
not applicable
10. Die Genehmigung wird erteilt
Approval granted
11. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
12. Ort: DE-24932 Flensburg
Place:
13. Datum: 19.10.2015
Date:
14. Unterschrift: Im Auftrag
Signature:
Nina Haderup
Kraftfahrt-Bundesamt
DE-24932 Flensburg

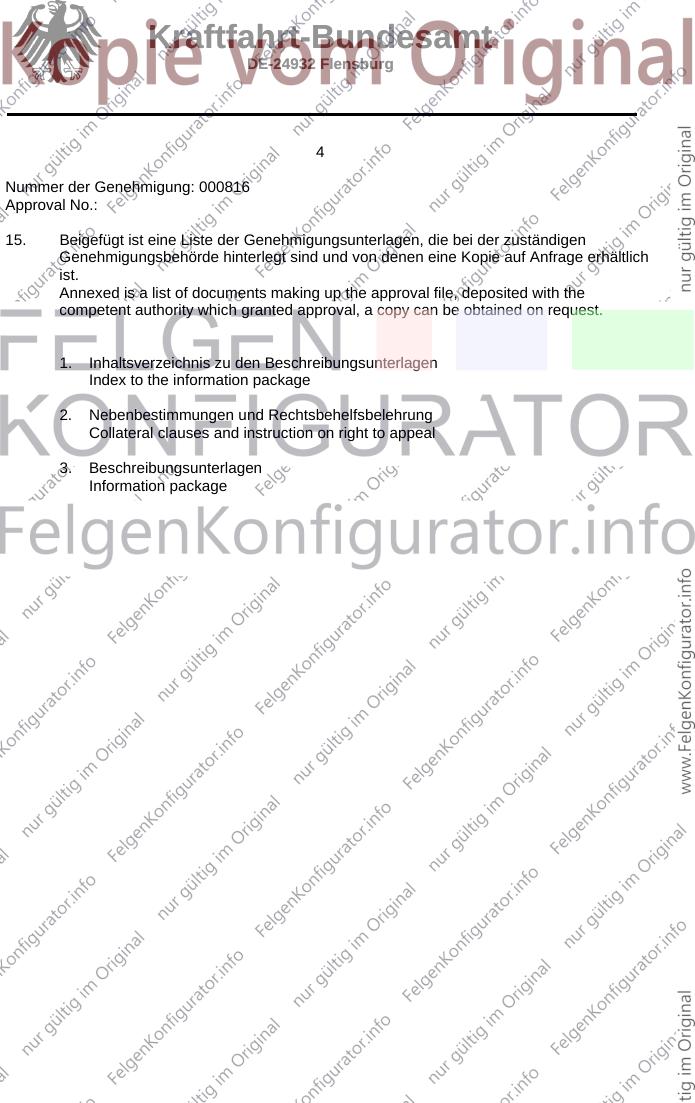

4
Nummer der Genehmigung: 000816
Approval No.:
15. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage erhältlich
ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
1. Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
2. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
3. Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Zum ECE-R124-Genehmigungsbogen Nr.: 000816
To ECE-R124 approval certificate No.:
Ausgabedatum: 19.10.2015 letztes Änderungsdatum: --
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Radbeschreibung Nr.: Datum:
Wheel description document No.: Date:
V1 605 20.08.2015
letztes Änderungsdatum: --
last date of amendment:
3. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date:
55 0442 15 29.09.2015
4. Beschreibung der Änderungen:
Description of the modifications:
entfällt - not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg

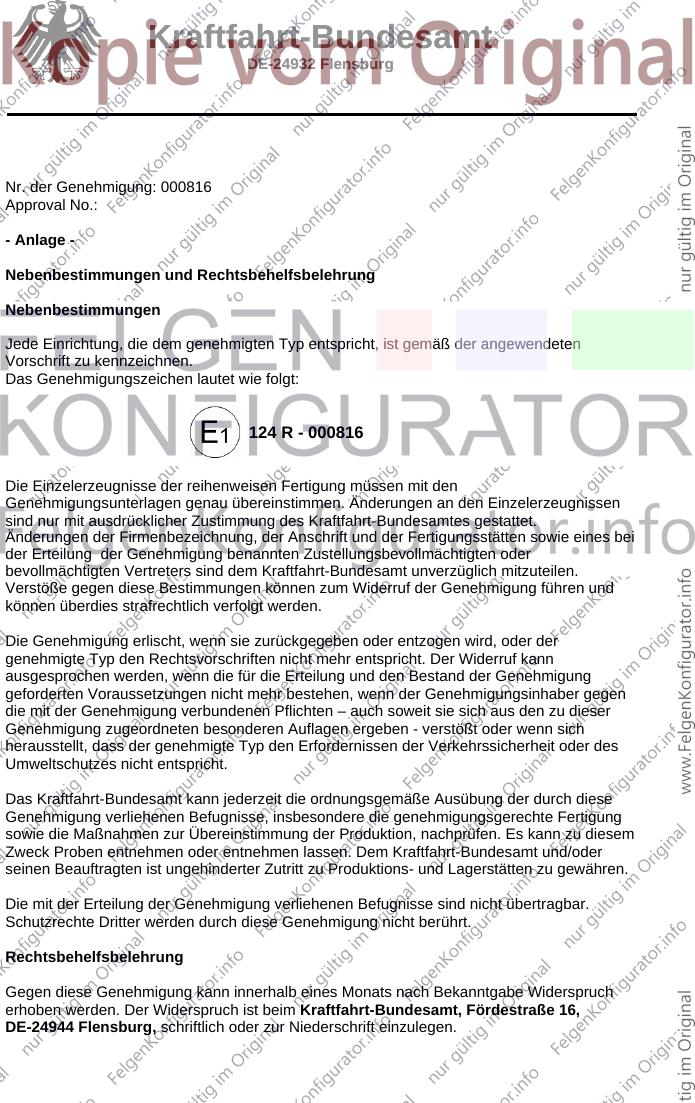

Nr. der Genehmigung: 000816
Approval No.:
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
124 R - 000816
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den
Genehmigungsunterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen
sind nur mit ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 000816
Approval No.:
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt. Breach
of this regulation can lead to recall of the approval and moreover can be legally prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
Prüfbericht / Test Report
Nr. / No. : 55 0442 15
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 605
Hersteller / Manufacturer : CMS Automotive Trading GmbH
Prüfbericht
Test Report
Gemäß dem Übereinkommen über die An- Agreement concerning the adoption of uniform
nahme Einheitlicher Technischer Vorschriften technical prescriptions for the wheeled vehicles,
für Radfahrzeuge, Ausrüstungsgegenstände equipment and parts which can be fitted and/or
und Teile, die in Radfahrzeuge(n) eingebaut be used on wheeled vehicles and the conditions
und/oder verwendet werden können, und die for reciprocal recognition of approvals granted
Bedingungen für die gegenseitige Anerken- on the basis of these prescriptions
nung von Genehmigungen, die nach diesen
Vorschriften erteilt wurden
Einheitliche Bedingungen für die Genehmigung von Rädern für
Personenkraftwagen und ihre Anhänger
Uniform provisions concerning the approval of wheels for
passenger cars and their trailers
ECE-R 124 (Ergänzung 1)
zuletzt geändert as last amended
entfällt not applicable
Genehmigungsstand
Approval status
Genehmigungsnummer
Number of approval
ECE 000816
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 1 von 8
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0442 15
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 605
Hersteller / Manufacturer : CMS Automotive Trading GmbH

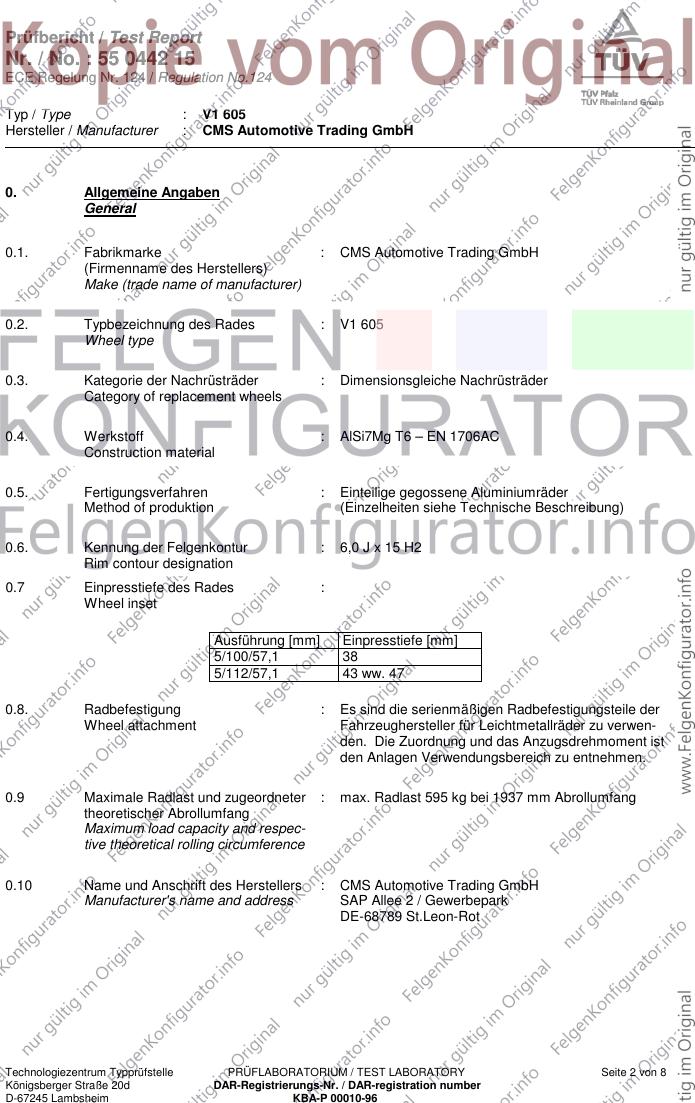

0. Allgemeine Angaben
General
0.1. Fabrikmarke : CMS Automotive Trading GmbH
(Firmenname des Herstellers)
Make (trade name of manufacturer)
0.2. Typbezeichnung des Rades : V1 605
Wheel type
0.3. Kategorie der Nachrüsträder : Dimensionsgleiche Nachrüsträder
Category of replacement wheels
0.4. Werkstoff : AlSi7Mg T6 – EN 1706AC
Construction material
0.5. Fertigungsverfahren : Einteilige gegossene Aluminiumräder
Method of produktion (Einzelheiten siehe Technische Beschreibung)
0.6. Kennung der Felgenkontur : 6,0 J x 15 H2
Rim contour designation
0.7 Einpresstiefe des Rades :
Wheel inset
Ausführung [mm] Einpresstiefe [mm]
5/100/57,1 38
5/112/57,1 43 ww. 47
0.8. Radbefestigung : Es sind die serienmäßigen Radbefestigungsteile der
Wheel attachment Fahrzeughersteller für Leichtmetallräder zu verwen-
den. Die Zuordnung und das Anzugsdrehmoment ist
den Anlagen Verwendungsbereich zu entnehmen.
0.9 Maximale Radlast und zugeordneter : max. Radlast 595 kg bei 1937 mm Abrollumfang
theoretischer Abrollumfang
Maximum load capacity and respec-
tive theoretical rolling circumference
0.10 Name und Anschrift des Herstellers : CMS Automotive Trading GmbH
Manufacturer's name and address SAP Allee 2 / Gewerbepark
DE-68789 St.Leon-Rot
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 2 von 8
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0442 15
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 605
Hersteller / Manufacturer : CMS Automotive Trading GmbH
1.0 Prüfgegenstand
Testobject
1.1 Ausführung :
Version
Ausführung [mm] Einpresstiefe [mm]
CMS928 01 - 5/100/57,1 38
CMS928 02 - 5/112/57,1 43
CMS928 05 - 5/112/57,1 47
1.2 Radkennzeichnung
Wheel marking
vorgeschriebene Kennzeichnungen
Mandatory markings
Name oder Warenzeichen des : CMS (innen)
Herstellers
Manufacturer name or trade mark
Kennung der Rad- oder : 6,0 J x 15 H2 (innen)
Felgenkontur
Wheel or rim contour designation
Einpresstiefe : z.B.: ET38 [mm] für CMS928 01 (innen)
Wheel insert
Herstelldatum : Monat und Jahr (innen)
Date of manufacture
Radtyp/ : z.B.: V1 605/ CMS928 01 (innen)
Ausführungsbezeichnung
Wheel type/ - versions marking
Genehmigungszeichen : E1 124R-000816 (außen)
Approval mark
zusätzliche Kennzeichnungen : KBA50325 (außen)
Additional markings PCD 100 ww. PCD 112 (innen)
GAlSi7Mg (innen)
ZL 9509 (innen)
1.3 Bemerkungen : -
Remarks
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 3 von 8
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0442 15
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 605
Hersteller / Manufacturer : CMS Automotive Trading GmbH
2.1. Prüfbedingungen
Test conditions
2.1.1. Meß- und Prüfeinrichtungen : Die Prüfungen wurden auf Anlagen durchgeführt, die den
Equipment for measuring and testing Anforderungen der Regelung entsprechen.
2.1.2. Prüfplan
Test plan
Einteilige dimensionsgleiche
Nachrüsträder aus Aluminiumle-
gierung
Art der Prüfung Ergebnis der Prüfung.
Korrosionsprüfung nach Anhang 5 Positiv,
siehe Testbericht des Fertigungsbetriebes
Zhejiang Lioho Light Metal Machinery Co., LTD.
Umlaufbiegeprüfung nach Anhang 6 Positiv.
Abrollprüfung nach Anhang 7 Positiv.
Impact-Test nach Anhang 8 Positiv.
Anbau am Fahrzeug Positiv, gemäß Anlage 1 bis 3 – Verwendungsbereich.
Abschnitt 2 des Anhang 10
Allgemeine Anforderungen Erfüllt.
2.1.3 Bemerkungen :
Remarks
2.2 Einzelheiten der vom Technischen
Dienst durchgeführten Prüfungen
Details regarding test conducted
by the technical service
2.2.1 Korrosionsprüfung : Die Korrosionsprüfung wurde vom Fertigungsbetrieb
Corrosion test Zhejiang Lioho Light Metal Machinery Co., LTD. durch-
geführt und dokumentiert.
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 4 von 8
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0442 15
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 605
Hersteller / Manufacturer : CMS Automotive Trading GmbH
2.2.2 Umlaufbiegeprüfung :
Rotating bending test
Anschluss [mm] Einpresstiefe [mm] Radlast [kg] Abrollumfang [mm]
CMS928 01 - 5/100/57,1 38 550 1937
CMS928 02 - 5/112/57,1 43 550 1937
CMS928 05 - 5/112/57,1 47 595 1937
2.2.3 Abrollprüfung :
Rolling test
Anschluss [mm] Reifengröße Einpresstiefe [mm] Radlast [kg]
CMS928 01 - 5/100/57,1 225/70R17 38 550
CMS928 02 - 5/112/57,1 225/70R17 43 550
CMS928 05 - 5/112/57,1 225/70R17 47 595
2.2.4 Impact-Test :
Impact test
Anschluss [mm] Reifengröße Einpresstiefe [mm] Radlast [kg]
CMS928 01 - 5/100/57,1 175/65R15 38 480
CMS928 02 - 5/112/57,1 195/65R15 43 550
CMS928 05 - 5/112/57,1 195/65R15 47 595
2.2.5 Wechseltorsionstest : -
Alternating torque test
2.2.6 Anbauprüfung und Dokumentation : Anlage 1 - 3 (1. Ausfertigung) vom 01.09.2015
(Anhang 10 Punkt „2. Zusätzliche (Verwendungsbereich) zum Gutachten Nr. 55 0442 15
Vorschriften“): (1. Ausfertigung) vom 29.09.2015.
Vehicle fitment checks and docu-
mentation (Appendig 10, Paragraph
„2. Additional Requirements“)
2.2.6.1 Überprüfung des Rotationsprofils des : Die Überprüfung erfolgte mittels Bremsenumlaufkontu-
Rades ren der in den Anlagen Verwendungsbereich aufgeführ-
Wheel calliper check ten Fahrzeuge. Die unter 2.1 des Anhangs 10 der Rege-
lung definierten Kriterien werden eingehalten.
2.2.6.2 Überprüfung der Belüftungslöcher : Das Rad verfügt über eine ausreichende Anzahl und
Ventilation holes check über ausreichend dimensionierte Belüftungslöcher.
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 5 von 8
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0442 15
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 605
Hersteller / Manufacturer : CMS Automotive Trading GmbH

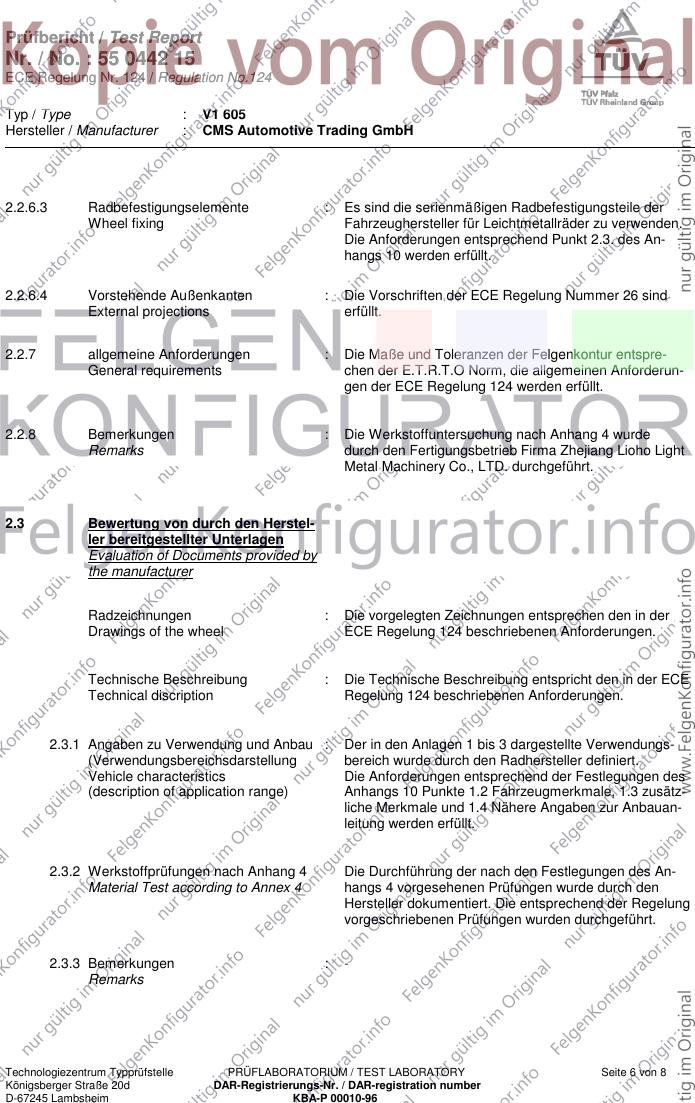

2.2.6.3 Radbefestigungselemente : Es sind die serienmäßigen Radbefestigungsteile der
Wheel fixing Fahrzeughersteller für Leichtmetallräder zu verwenden.
Die Anforderungen entsprechend Punkt 2.3. des An-
hangs 10 werden erfüllt.
2.2.6.4 Vorstehende Außenkanten : Die Vorschriften der ECE Regelung Nummer 26 sind
External projections erfüllt.
2.2.7 allgemeine Anforderungen : Die Maße und Toleranzen der Felgenkontur entspre-
General requirements chen der E.T.R.T.O Norm, die allgemeinen Anforderun-
gen der ECE Regelung 124 werden erfüllt.
2.2.8 Bemerkungen : Die Werkstoffuntersuchung nach Anhang 4 wurde
Remarks durch den Fertigungsbetrieb Firma Zhejiang Lioho Light
Metal Machinery Co., LTD. durchgeführt.
2.3 Bewertung von durch den Herstel-
ler bereitgestellter Unterlagen
Evaluation of Documents provided by
the manufacturer
Radzeichnungen : Die vorgelegten Zeichnungen entsprechen den in der
Drawings of the wheel ECE Regelung 124 beschriebenen Anforderungen.
Technische Beschreibung : Die Technische Beschreibung entspricht den in der ECE
Technical discription Regelung 124 beschriebenen Anforderungen.
2.3.1 Angaben zu Verwendung und Anbau : Der in den Anlagen 1 bis 3 dargestellte Verwendungs-
(Verwendungsbereichsdarstellung bereich wurde durch den Radhersteller definiert.
Vehicle characteristics Die Anforderungen entsprechend der Festlegungen des
(description of application range) Anhangs 10 Punkte 1.2 Fahrzeugmerkmale, 1.3 zusätz-
liche Merkmale und 1.4 Nähere Angaben zur Anbauan-
leitung werden erfüllt.
2.3.2 Werkstoffprüfungen nach Anhang 4 Die Durchführung der nach den Festlegungen des An-
Material Test according to Annex 4 hangs 4 vorgesehenen Prüfungen wurde durch den
Hersteller dokumentiert. Die entsprechend der Regelung
vorgeschriebenen Prüfungen wurden durchgeführt.
2.3.3 Bemerkungen : -
Remarks
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 6 von 8
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0442 15
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 605
Hersteller / Manufacturer : CMS Automotive Trading GmbH
2.4. Allgemeine Angaben
Other information
2.4.1 Ort der Prüfung : Lambsheim.
Place of testing
2.4.2 Datum der Prüfung : Die Prüfungen fanden ab Mai 2015 statt.
Date of testing
2.4.3 Bemerkungen : -
Remarks
3. Anlagen
Appendices
1. Liste der Änderungen : -
List of modifications
2. Radzeichnungen : Z-Nr. 9509-1560 vom 13.03.2015 Rev1 vom 23.07.2015.
Drawings
3. Technische Beschreibung : vom 12.08.2015.
Technical discription
4. Werkstoffprüfungen nach : Siehe Technischer Bericht des Fertigungsbetriebes
Anhang 4 Fa. Zhejiang Lioho Light Metal Machinery Co., LTD.
Material Test according to (Report No. ZLL QR. 50-200/A--0; vom 18.07.2015).
Annex 4
5. Korrosionsprüfung : Siehe Technischer Bericht des Fertigungsbetriebes
nach Anhang 5 Fa. Zhejiang Lioho Light Metal Machinery Co., LTD.
Corrosion Test (Report No. ZLL QR. 50-200/A--0; vom 14.09.2015).
according to Annex 5
6. Verwendungsbereich : Anlage 1 - 3 (1. Ausfertigung) vom 01.09.2015
(Verwendungsbereich) zum Gutachten Nr. 55 0442 15
(1. Ausfertigung) vom 29.09.2015.
7. Abdeckkappenzeichnung : C020122-B vom 07.07.2000 mit Rev2 vom 31.08.2001.
Drawings
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 7 von 8
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0442 15
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 605
Hersteller / Manufacturer : CMS Automotive Trading GmbH

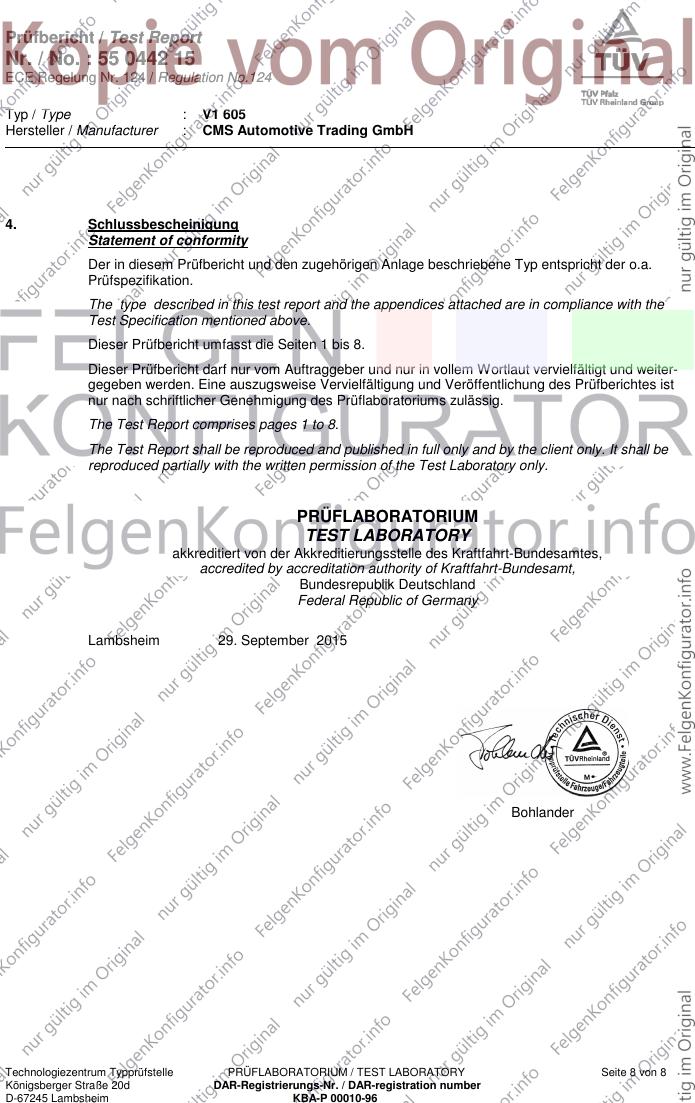

4. Schlussbescheinigung
Statement of conformity
Der in diesem Prüfbericht und den zugehörigen Anlage beschriebene Typ entspricht der o.a.
Prüfspezifikation.
The type described in this test report and the appendices attached are in compliance with the
Test Specification mentioned above.
Dieser Prüfbericht umfasst die Seiten 1 bis 8.
Dieser Prüfbericht darf nur vom Auftraggeber und nur in vollem Wortlaut vervielfältigt und weiter-
gegeben werden. Eine auszugsweise Vervielfältigung und Veröffentlichung des Prüfberichtes ist
nur nach schriftlicher Genehmigung des Prüflaboratoriums zulässig.
The Test Report comprises pages 1 to 8.
The Test Report shall be reproduced and published in full only and by the client only. It shall be
reproduced partially with the written permission of the Test Laboratory only.
PRÜFLABORATORIUM
TEST LABORATORY
akkreditiert von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes,
accredited by accreditation authority of Kraftfahrt-Bundesamt,
Bundesrepublik Deutschland
Federal Republic of Germany
Lambsheim 29. September 2015
Bohlander
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 8 von 8
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96

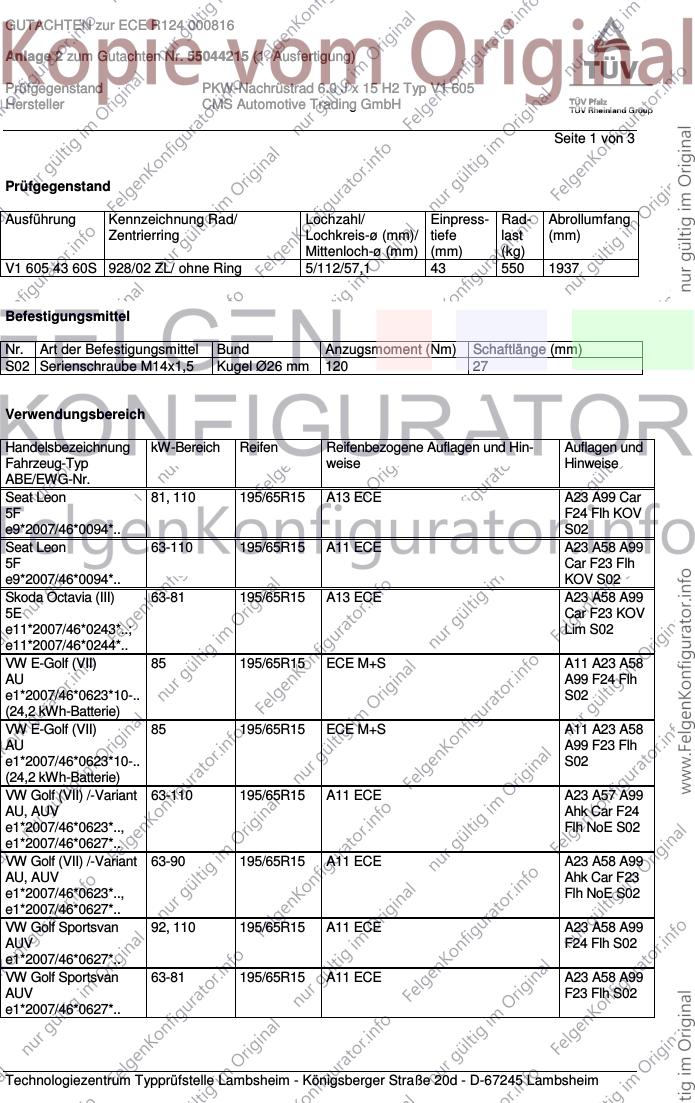

GUTACHTEN zur ECE R124 000816
Anlage 2 zum Gutachten Nr. 55044215 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6.0 J x 15 H2 Typ V1 605
Hersteller CMS Automotive Trading GmbH
Seite 1 von 3
Prüfgegenstand
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
V1 605 43 60S 928/02 ZL/ ohne Ring 5/112/57,1 43 550 1937
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kugel Ø26 mm 120 27
Verwendungsbereich
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Leon 81, 110 195/65R15 A13 ECE A23 A99 Car
5F F24 Flh KOV
e9*2007/46*0094*.. S02
Seat Leon 63-110 195/65R15 A11 ECE A23 A58 A99
5F Car F23 Flh
e9*2007/46*0094*.. KOV S02
Skoda Octavia (III) 63-81 195/65R15 A13 ECE A23 A58 A99
5E Car F23 KOV
e11*2007/46*0243*..; Lim S02
e11*2007/46*0244*..
VW E-Golf (VII) 85 195/65R15 ECE M+S A11 A23 A58
AU A99 F24 Flh
e1*2007/46*0623*10-.. S02
(24,2 kWh-Batterie)
VW E-Golf (VII) 85 195/65R15 ECE M+S A11 A23 A58
AU A99 F23 Flh
e1*2007/46*0623*10-.. S02
(24,2 kWh-Batterie)
VW Golf (VII) /-Variant 63-110 195/65R15 A11 ECE A23 A57 A99
AU, AUV Ahk Car F24
e1*2007/46*0623*.., Flh NoE S02
e1*2007/46*0627*..
VW Golf (VII) /-Variant 63-90 195/65R15 A11 ECE A23 A58 A99
AU, AUV Ahk Car F23
e1*2007/46*0623*.., Flh NoE S02
e1*2007/46*0627*..
VW Golf Sportsvan 92, 110 195/65R15 A11 ECE A23 A58 A99
AUV F24 Flh S02
e1*2007/46*0627*..
VW Golf Sportsvan 63-81 195/65R15 A11 ECE A23 A58 A99
AUV F23 Flh S02
e1*2007/46*0627*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000816
Anlage 2 zum Gutachten Nr. 55044215 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6.0 J x 15 H2 Typ V1 605
Hersteller CMS Automotive Trading GmbH
Seite 2 von 3
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Nachrüsträder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschrie-
bene Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A23 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig.
Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise und Vorgaben der Hersteller zu
beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbe-
dingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausra-
gen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
Ahk Die Rad/Reifen-Kombination ist nicht zulässig für Fahrzeugausführungen mit Anhängevorrich-
tung.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits serienmä-
ßig vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung). Etwaige not-
wendige Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei Verwendung dieser
Rad/Reifen-Kombination sind zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000816
Anlage 2 zum Gutachten Nr. 55044215 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6.0 J x 15 H2 Typ V1 605
Hersteller CMS Automotive Trading GmbH
Seite 3 von 3
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
S02 Zur Befestigung der Räder dürfen nur die Serienschrauben (siehe Seite 1) verwendet werden.
Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radschrauben durch einen kalibrier-
ten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die Radbefestigungs-
teile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
Lambsheim, 1. September 2015
