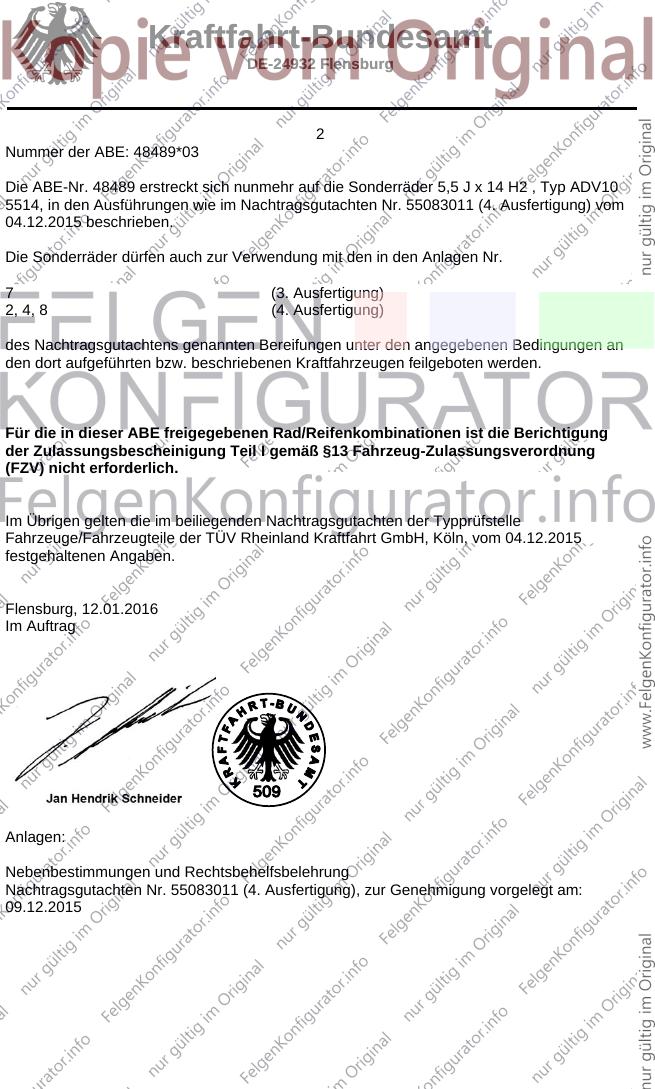

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48489*03
Gerät: Sonderräder für Personenkraftwagen
5,5 J x 14 H2
Typ: ADV10 5514
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48489*03
Die ABE-Nr. 48489 erstreckt sich nunmehr auf die Sonderräder 5,5 J x 14 H2 , Typ ADV10
5514, in den Ausführungen wie im Nachtragsgutachten Nr. 55083011 (4. Ausfertigung) vom
04.12.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
7 (3. Ausfertigung)
2, 4, 8 (4. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 04.12.2015
festgehaltenen Angaben.
Flensburg, 12.01.2016
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55083011 (4. Ausfertigung), zur Genehmigung vorgelegt am:
09.12.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48489*03
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 48489 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55083011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ ADV10 5514
Hersteller Reifen Gundlach GmbH
Seite 1 von 5
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell ADV10
Typ ADV10 5514
Radgröße 5,5Jx14H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
V6 ADV10 5514 V6 / ohne Ring 5/100/57,1 38 520 1950
Kennzeichnungen
KBA-Nummer 48489
Herstellerzeichen ADV-M
Radtyp und Ausführung ADV10 5514 (s.o.)
Radgröße 5,5Jx14H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kugel d=25,6 mm 120 27,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48489 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55083011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ ADV10 5514
Hersteller Reifen Gundlach GmbH
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Ibiza / Cordoba 44-63 165/70R14 A13 T81 T85 A07 A14 A21
6L 44-63 175/65R14 A13 T82 T86 B03 Flh Sth
e9*98/14*0041*.., 44-63 185/60R14 A13 T82 T86 S02
e9*2001/116*0041*.. 44-63 195/55R14 A12 T82
44-63 195/60R14 A12
Seat Ibiza / Ibiza ST 44-77 175/70R14 A13 A07 A14 A21
6J, 6JN 44-77 185/65R14 A13 B03 Car Flh
e9*2001/116*0067*.., 44-77 195/60R14 A12 S02
e9*2007/46*0001*.. 59 165/70R14 A13 R09
- incl. Facelift 2012
Seat Toledo 55, 63 175/65R14 A13 A07 A14 A21
NH 55, 63 175/70R14 A13 A58 B03 Lim
e11*2007/46*0251*.. 55, 63 185/65R14 A33 S02
55, 63 195/60R14 A12
55, 63 195/65R14 A12
Skoda Fabia 44-66 165/70R14 A90 T81 T85 A07 A14 A21
5J 44-66 175/65R14 A90 T82 T86 B03 Car Flh
e11*2001/116* 44-66 185/60R14 A90 T82 T86 S02
0291*00-42; 44-66 185/65R14 A12
e11*2007/46* 44-66 195/55R14 A12 T82
0013*00-19 44-66 195/60R14 A12
Skoda Fabia 44, 55, 66 175/65R14 A33 A07 A14 A21
5J 44, 55, 66 175/70R14 A33 A58 B03 Car
e11*2001/116* 44, 55, 66 185/65R14 A33 Flh S02
0291*43-..; 44, 55, 66 195/60R14 A33
e11*2007/46* 44, 55, 66 195/65R14 A12
0013*20-.. 44, 55, 66 205/60R14 A12
ab MJ 2015 (6V)
Skoda Fabia 37-63 165/70R14 A13 A07 A14 A21
6Y 37-63 185/60R14 A13 B03 Car Flh
e11*98/14*0123*.. 37-63 195/55R14 A12 Sth S02
Skoda Praktik 51-66 175/70R14 A07 A13 A14
5J 51-66 185/60R14 T82 T86 A21 A58 B03
N083; 51-66 185/65R14 S02
e11*2007/46*0013*..
Skoda Rapid 55, 63 175/65R14 A13 A07 A14 A21
NH 55, 63 175/70R14 A13 A58 B03 Lim
e11*2007/46*0250*..; 55, 63 185/65R14 A33 S02
e11*2007/46*0249*.. 55, 63 195/60R14 A12
55, 63 195/65R14 A12
Skoda Rapid Space- 55, 63 175/65R14 A13 A07 A14 A21
back 55, 63 175/70R14 A13 A58 B03 Flh
NH 55, 63 185/65R14 A33 S02
e11*2007/46*0250*.. 55, 63 195/60R14 A12
55, 63 195/65R14 A12
Skoda Roomster 47,51,63 175/70R14 A07 A13 A14
5J 47,51,63 185/60R14 T82 T86 A21 A58 B03
e11*2001/116*0291*; 47,51,63 185/65R14 Npf S02
e11*2007/46*0013*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48489 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55083011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ ADV10 5514
Hersteller Reifen Gundlach GmbH
Seite 3 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Cross Polo 51-77 175/70R14 A13 A07 A14 A21
6R 51-77 185/65R14 A13 B03 Flh KMV
e1*2001/116*0510*.. 51-77 195/60R14 A12 S02
- incl. Facelift 2014
VW Fox 40-55 165/70R14 A13 A07 A14 A21
5Z 40-55 175/65R14 A13 B03 Flh Npf
e1*2001/116*0301*.. 40-55 185/60R14 A33 S02
40-55 185/65R14 A12
VW Polo 44-77 175/70R14 A13 A07 A14 A21
6R 44-77 185/65R14 A13 B03 Flh Npf
e1*2001/116*0510*.. 44-77 195/60R14 A12 S02
e1*2007/46*0486*..
- incl. Facelift 2014
VW Polo 40-63 165/70R14 A13 T81 T85 A07 A14 A21
9N 40-63 175/65R14 A13 B03 Flh Npf
e1*98/14*0174*.., 40-63 185/60R14 A90 Sth S02
e1*2001/116*0174*.. 40-63 195/55R14 A12 T82
40-63 195/60R14 A12
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48489 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55083011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ ADV10 5514
Hersteller Reifen Gundlach GmbH
Seite 4 von 5
Spezielle Auflagen und Hinweise
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48489 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55083011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ ADV10 5514
Hersteller Reifen Gundlach GmbH
Seite 5 von 5
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. Dezember 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum August 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. Dezember 2015
Laux
BW/RL 00239749.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
