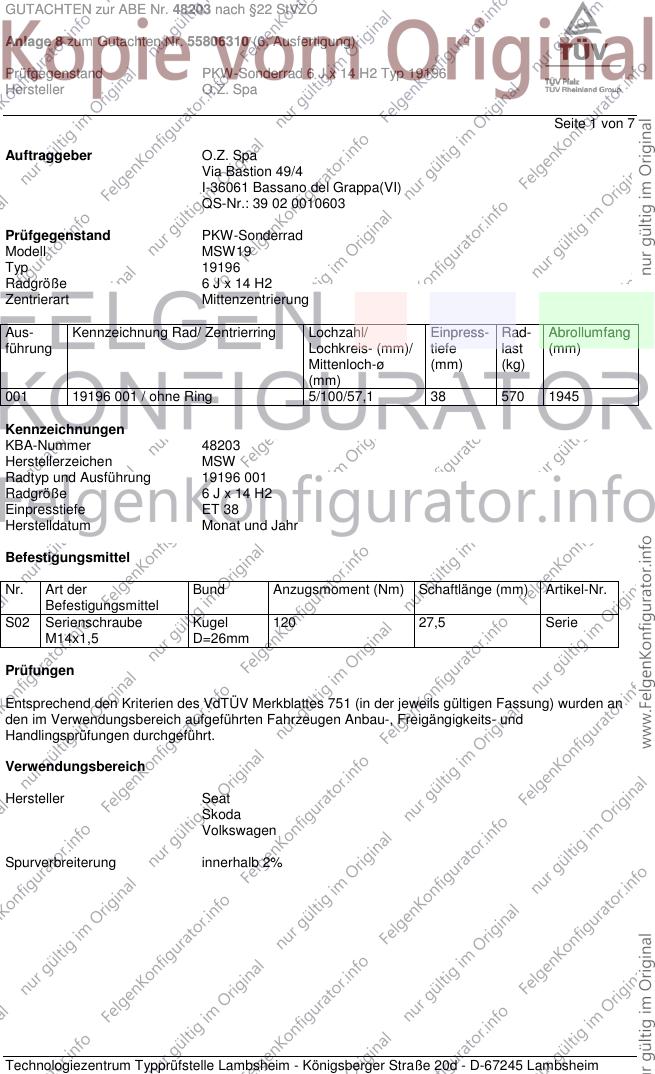

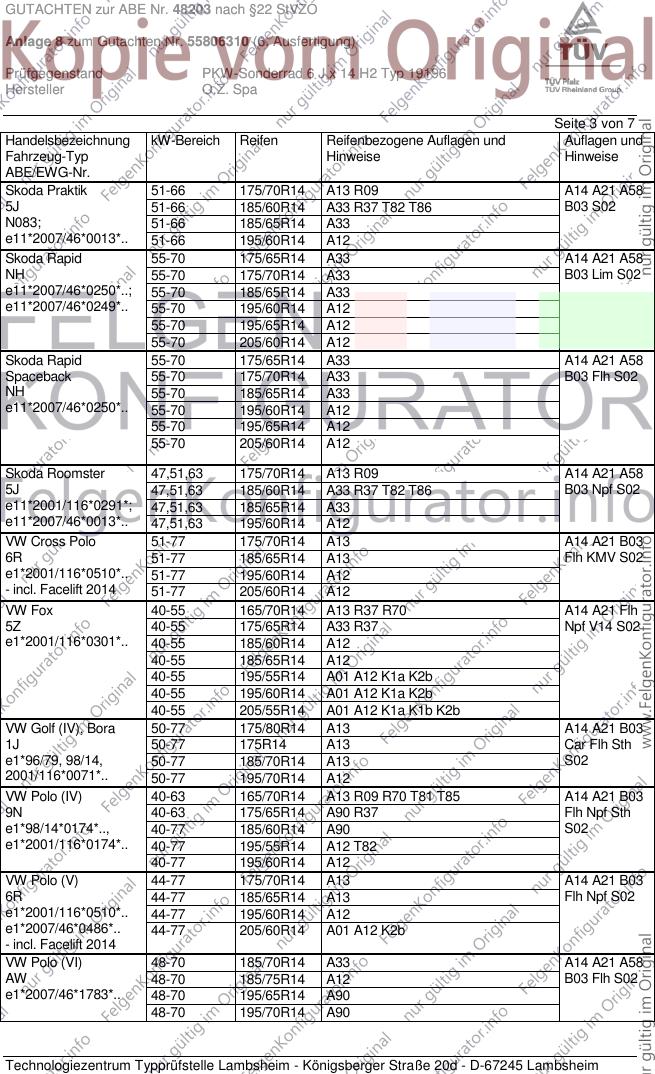

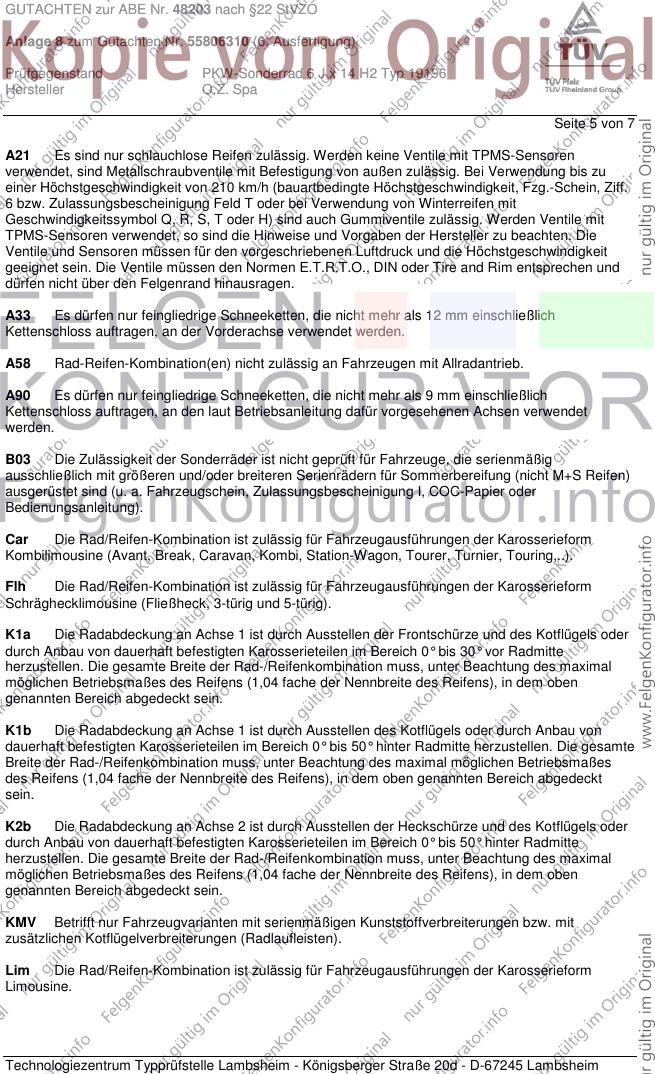

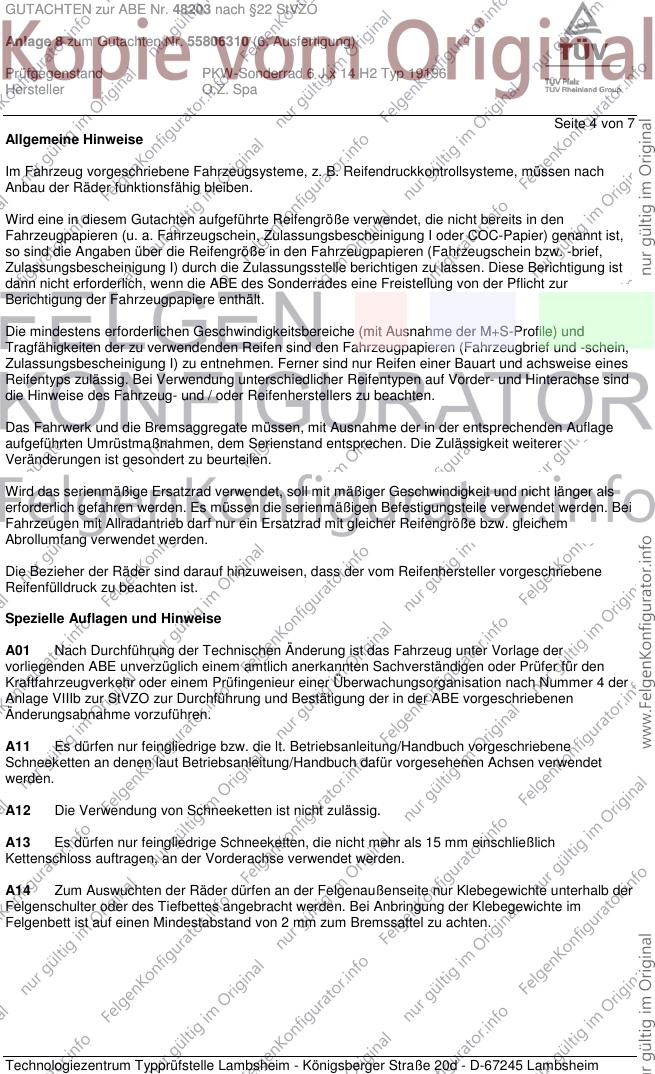

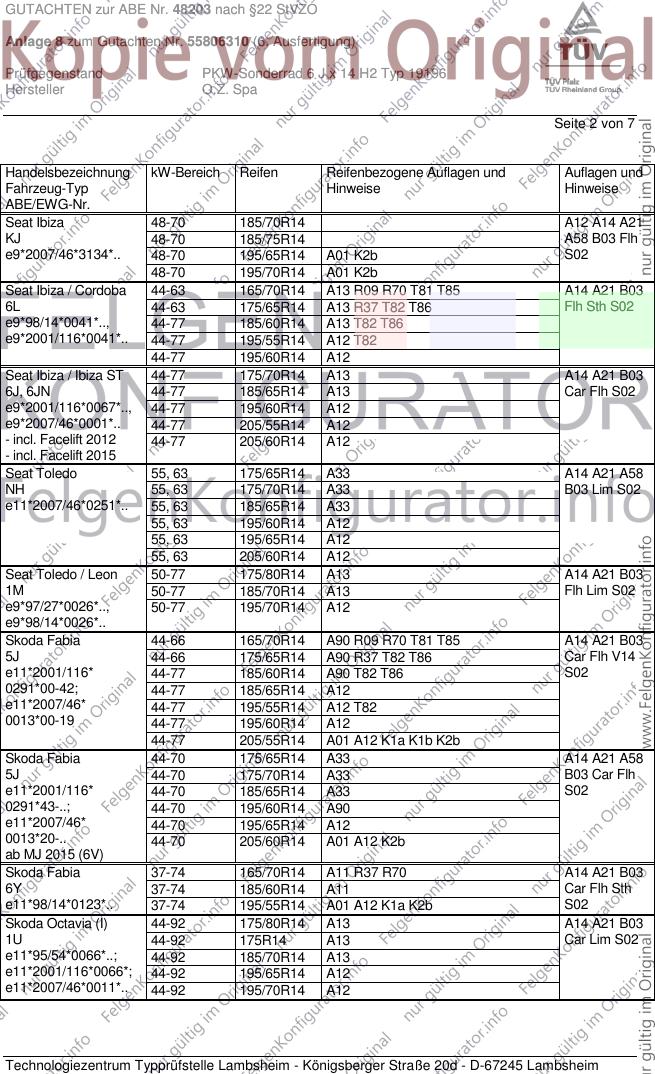

GUTACHTEN zur ABE Nr. 48203 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55806310 (6. Ausfertigung)

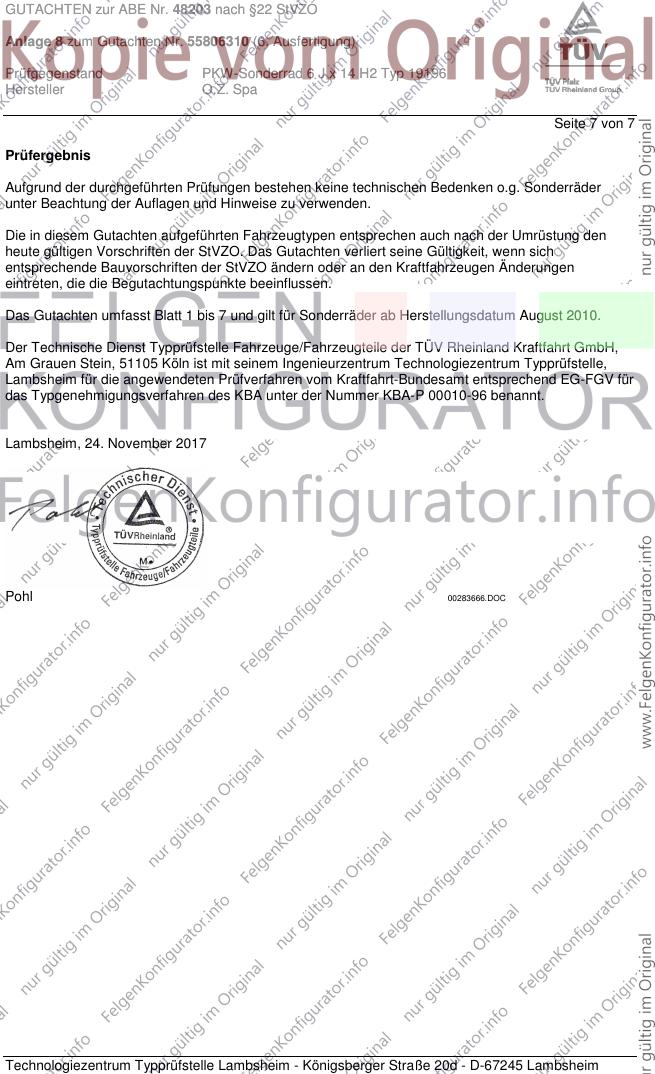

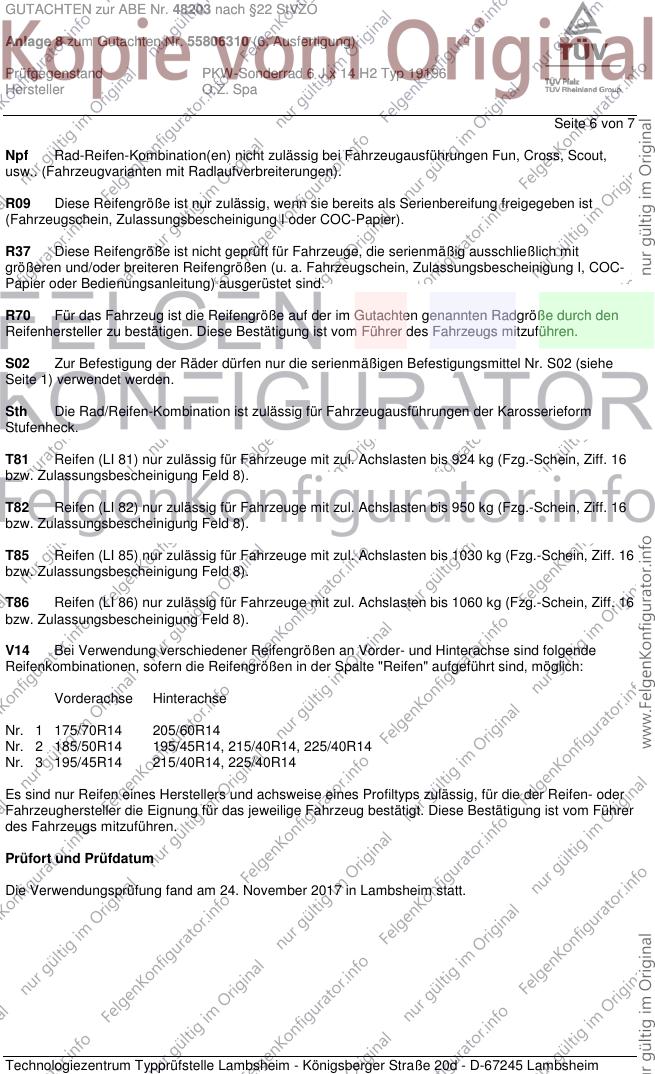

Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 19196
Hersteller O.Z. Spa
Seite 1 von 7
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW19
Typ 19196
Radgröße 6 J x 14 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
001 19196 001 / ohne Ring 5/100/57,1 38 570 1945
Kennzeichnungen
KBA-Nummer 48203
Herstellerzeichen MSW
Radtyp und Ausführung 19196 001
Radgröße 6 J x 14 H2
Einpresstiefe ET 38
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Serienschraube Kugel 120 27,5 Serie
M14x1,5 D=26mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48203 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55806310 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 19196
Hersteller O.Z. Spa
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ibiza 48-70 185/70R14 A12 A14 A21
KJ 48-70 185/75R14 A58 B03 Flh
e9*2007/46*3134*.. 48-70 195/65R14 A01 K2b S02
48-70 195/70R14 A01 K2b
Seat Ibiza / Cordoba 44-63 165/70R14 A13 R09 R70 T81 T85 A14 A21 B03
6L 44-63 175/65R14 A13 R37 T82 T86 Flh Sth S02
e9*98/14*0041*.., 44-77 185/60R14 A13 T82 T86
e9*2001/116*0041*.. 44-77 195/55R14 A12 T82
44-77 195/60R14 A12
Seat Ibiza / Ibiza ST 44-77 175/70R14 A13 A14 A21 B03
6J, 6JN 44-77 185/65R14 A13 Car Flh S02
e9*2001/116*0067*.., 44-77 195/60R14 A12
e9*2007/46*0001*.. 44-77 205/55R14 A12
- incl. Facelift 2012 44-77 205/60R14 A12
- incl. Facelift 2015
Seat Toledo 55, 63 175/65R14 A33 A14 A21 A58
NH 55, 63 175/70R14 A33 B03 Lim S02
e11*2007/46*0251*.. 55, 63 185/65R14 A33
55, 63 195/60R14 A12
55, 63 195/65R14 A12
55, 63 205/60R14 A12
Seat Toledo / Leon 50-77 175/80R14 A13 A14 A21 B03
1M 50-77 185/70R14 A13 Flh Lim S02
e9*97/27*0026*.., 50-77 195/70R14 A12
e9*98/14*0026*..
Skoda Fabia 44-66 165/70R14 A90 R09 R70 T81 T85 A14 A21 B03
5J 44-66 175/65R14 A90 R37 T82 T86 Car Flh V14
e11*2001/116* 44-77 185/60R14 A90 T82 T86 S02
0291*00-42; 44-77 185/65R14 A12
e11*2007/46* 44-77 195/55R14 A12 T82
0013*00-19 44-77 195/60R14 A12
44-77 205/55R14 A01 A12 K1a K1b K2b
Skoda Fabia 44-70 175/65R14 A33 A14 A21 A58
5J 44-70 175/70R14 A33 B03 Car Flh
e11*2001/116* 44-70 185/65R14 A33 S02
0291*43-..; 44-70 195/60R14 A90
e11*2007/46* 44-70 195/65R14 A12
0013*20-.. 44-70 205/60R14 A01 A12 K2b
ab MJ 2015 (6V)
Skoda Fabia 37-74 165/70R14 A11 R37 R70 A14 A21 B03
6Y 37-74 185/60R14 A11 Car Flh Sth
e11*98/14*0123*.. 37-74 195/55R14 A01 A12 K1a K2b S02
Skoda Octavia (I) 44-92 175/80R14 A13 A14 A21 B03
1U 44-92 175R14 A13 Car Lim S02
e11*95/54*0066*..; 44-92 185/70R14 A13
e11*2001/116*0066*; 44-92 195/65R14 A12
e11*2007/46*0011*.. 44-92 195/70R14 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48203 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55806310 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 19196
Hersteller O.Z. Spa
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Praktik 51-66 175/70R14 A13 R09 A14 A21 A58
5J 51-66 185/60R14 A33 R37 T82 T86 B03 S02
N083; 51-66 185/65R14 A33
e11*2007/46*0013*.. 51-66 195/60R14 A12
Skoda Rapid 55-70 175/65R14 A33 A14 A21 A58
NH 55-70 175/70R14 A33 B03 Lim S02
e11*2007/46*0250*..; 55-70 185/65R14 A33
e11*2007/46*0249*.. 55-70 195/60R14 A12
55-70 195/65R14 A12
55-70 205/60R14 A12
Skoda Rapid 55-70 175/65R14 A33 A14 A21 A58
Spaceback 55-70 175/70R14 A33 B03 Flh S02
NH 55-70 185/65R14 A33
e11*2007/46*0250*.. 55-70 195/60R14 A12
55-70 195/65R14 A12
55-70 205/60R14 A12
Skoda Roomster 47,51,63 175/70R14 A13 R09 A14 A21 A58
5J 47,51,63 185/60R14 A33 R37 T82 T86 B03 Npf S02
e11*2001/116*0291*; 47,51,63 185/65R14 A33
e11*2007/46*0013*.. 47,51,63 195/60R14 A12
VW Cross Polo 51-77 175/70R14 A13 A14 A21 B03
6R 51-77 185/65R14 A13 Flh KMV S02
e1*2001/116*0510*.. 51-77 195/60R14 A12
- incl. Facelift 2014 51-77 205/60R14 A12
VW Fox 40-55 165/70R14 A13 R37 R70 A14 A21 Flh
5Z 40-55 175/65R14 A33 R37 Npf V14 S02
e1*2001/116*0301*.. 40-55 185/60R14 A12
40-55 185/65R14 A12
40-55 195/55R14 A01 A12 K1a K2b
40-55 195/60R14 A01 A12 K1a K2b
40-55 205/55R14 A01 A12 K1a K1b K2b
VW Golf (IV), Bora 50-77 175/80R14 A13 A14 A21 B03
1J 50-77 175R14 A13 Car Flh Sth
e1*96/79, 98/14, 50-77 185/70R14 A13 S02
2001/116*0071*.. 50-77 195/70R14 A12
VW Polo (IV) 40-63 165/70R14 A13 R09 R70 T81 T85 A14 A21 B03
9N 40-63 175/65R14 A90 R37 Flh Npf Sth
e1*98/14*0174*.., 40-77 185/60R14 A90 S02
e1*2001/116*0174*.. 40-77 195/55R14 A12 T82
40-77 195/60R14 A12
VW Polo (V) 44-77 175/70R14 A13 A14 A21 B03
6R 44-77 185/65R14 A13 Flh Npf S02
e1*2001/116*0510*.. 44-77 195/60R14 A12
e1*2007/46*0486*.. 44-77 205/60R14 A01 A12 K2b
- incl. Facelift 2014
VW Polo (VI) 48-70 185/70R14 A33 A14 A21 A58
AW 48-70 185/75R14 A12 B03 Flh S02
e1*2007/46*1783*.. 48-70 195/65R14 A90
48-70 195/70R14 A90
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48203 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55806310 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 19196
Hersteller O.Z. Spa
Seite 4 von 7
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48203 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55806310 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 19196
Hersteller O.Z. Spa
Seite 5 von 7
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48203 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55806310 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 19196
Hersteller O.Z. Spa
Seite 6 von 7
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V14 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/70R14 205/60R14
Nr. 2 185/50R14 195/45R14, 215/40R14, 225/40R14
Nr. 3 195/45R14 215/40R14, 225/40R14
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. November 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48203 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55806310 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6 J x 14 H2 Typ 19196
Hersteller O.Z. Spa
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum August 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. November 2017
Pohl 00283666.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
