Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 48197*09
special wheels for passenger cars 7 J x 17 H2
Nummer der Genehmigung: 48197 Erweiterung Nr.: 09
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
RG12 7017
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 48197 Erweiterung Nr.: 09
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 48197*09
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
09.06.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55100310 (10. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 48197 Erweiterung Nr.: 09
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:

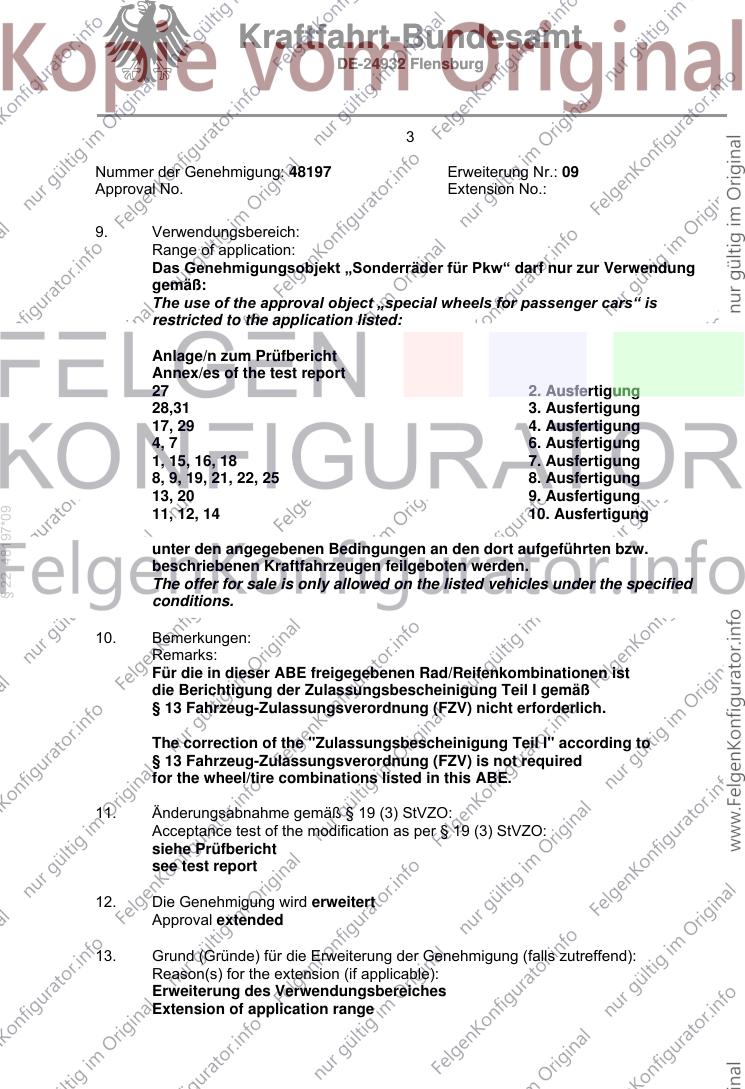

Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
27 2. Ausfertigung
28,31 3. Ausfertigung
17, 29 4. Ausfertigung
4, 7 6. Ausfertigung
1, 15, 16, 18 7. Ausfertigung
8, 9, 19, 21, 22, 25 8. Ausfertigung
13, 20 9. Ausfertigung
§ 22 48197*09
11, 12, 14 10. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 48197 Erweiterung Nr.: 09
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 23.06.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 48197*09
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 27 zum Gutachten Nr. 55100310 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 1 von 4
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell RG12
Typ RG12 7017
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 RG12 7017 X2 / Ø63,4xØ57,1 4/100/57,1 40 590 2100
Kennzeichnungen
KBA-Nummer 48197
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG12 7017 (s.o.)
Radgröße 7,0Jx17H2
§ 22 48197*09
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M12x1,5 Kegel 60° 110 26 RG.436
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 27 zum Gutachten Nr. 55100310 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 2 von 4

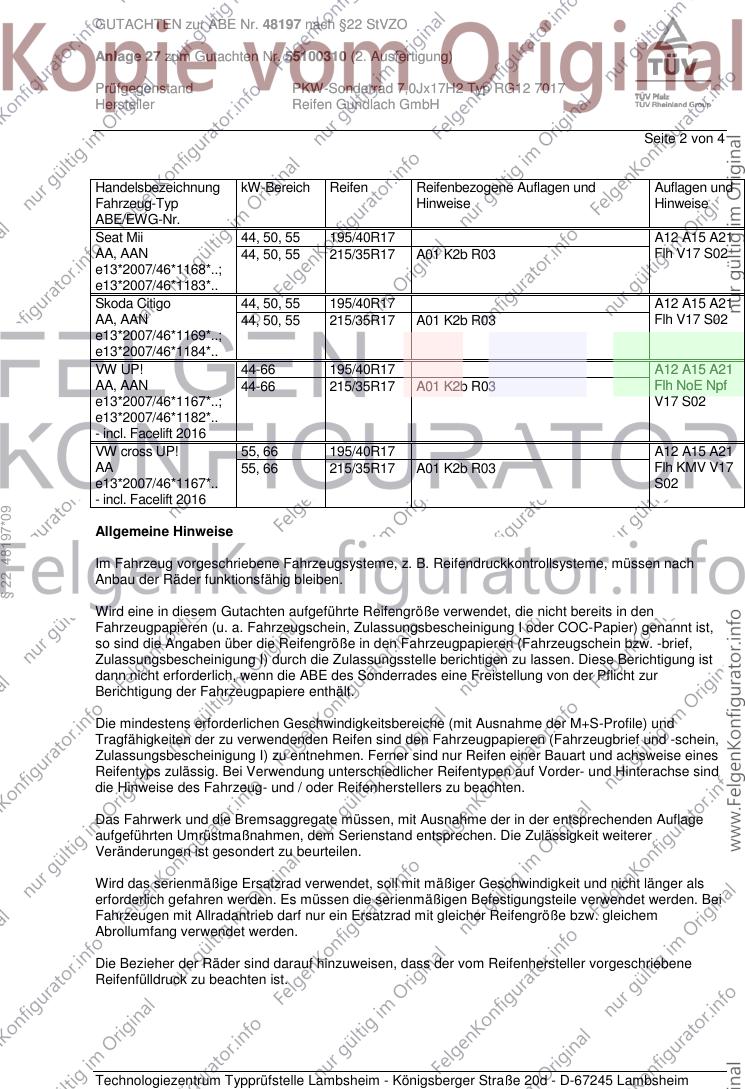

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Mii 44, 50, 55 195/40R17 A12 A15 A21
AA, AAN 44, 50, 55 215/35R17 A01 K2b R03 Flh V17 S02
e13*2007/46*1168*..;
e13*2007/46*1183*..
Skoda Citigo 44, 50, 55 195/40R17 A12 A15 A21
AA, AAN 44, 50, 55 215/35R17 A01 K2b R03 Flh V17 S02
e13*2007/46*1169*..;
e13*2007/46*1184*..
VW UP! 44-66 195/40R17 A12 A15 A21
AA, AAN 44-66 215/35R17 A01 K2b R03 Flh NoE Npf
e13*2007/46*1167*..; V17 S02
e13*2007/46*1182*..
- incl. Facelift 2016
VW cross UP! 55, 66 195/40R17 A12 A15 A21
AA 55, 66 215/35R17 A01 K2b R03 Flh KMV V17
e13*2007/46*1167*.. S02
- incl. Facelift 2016
§ 22 48197*09
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 27 zum Gutachten Nr. 55100310 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 3 von 4

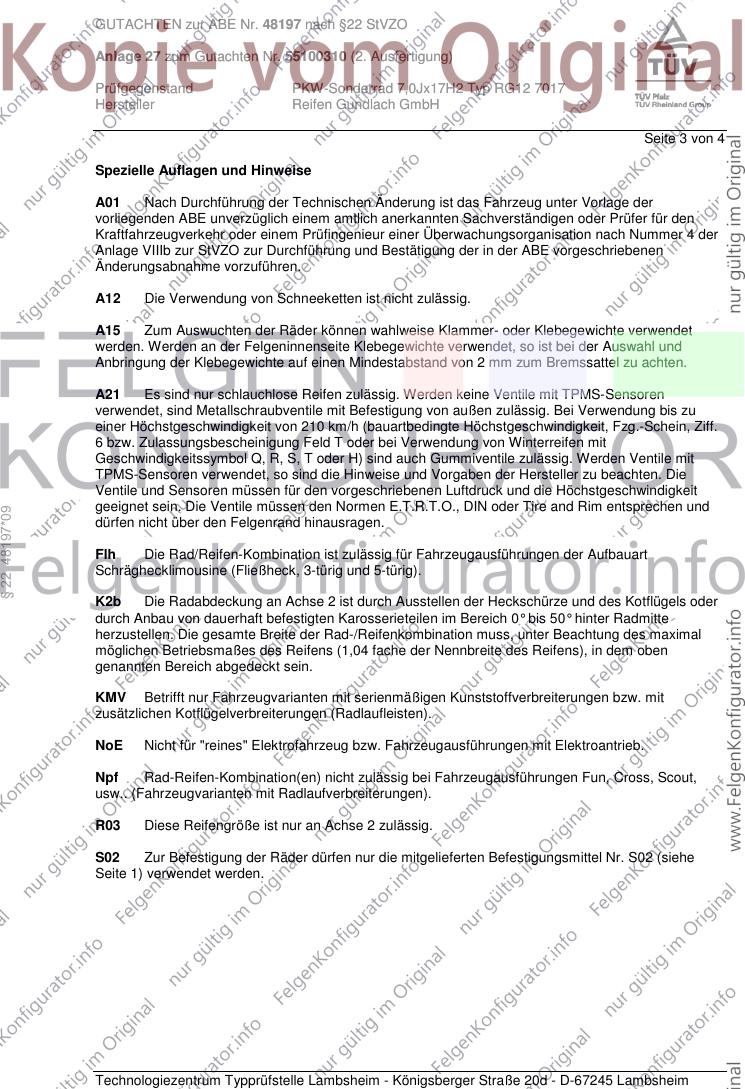

Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
§ 22 48197*09
dürfen nicht über den Felgenrand hinausragen.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 27 zum Gutachten Nr. 55100310 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 4 von 4

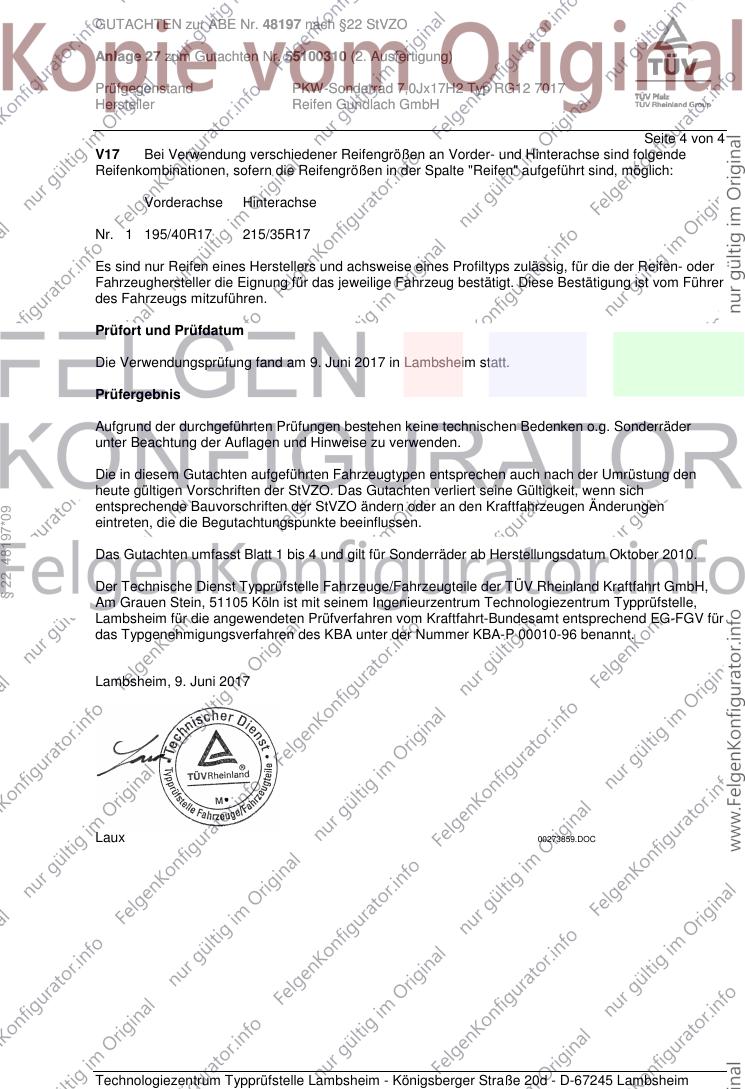

V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Juni 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
§ 22 48197*09
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 4 und gilt für Sonderräder ab Herstellungsdatum Oktober 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Juni 2017
Laux 00273859.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
