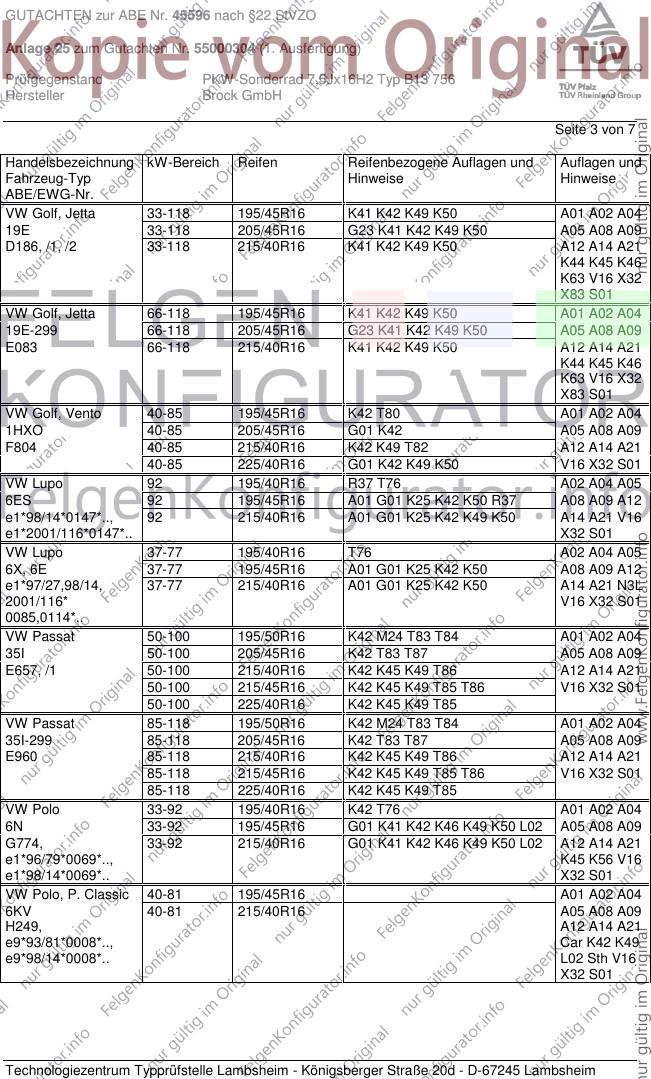

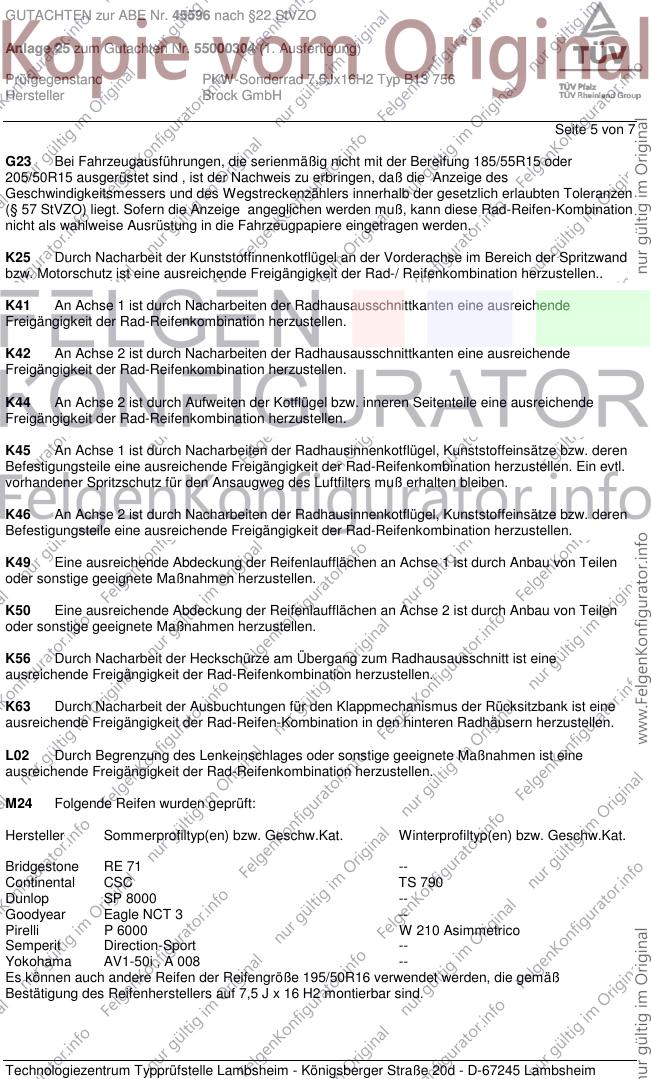

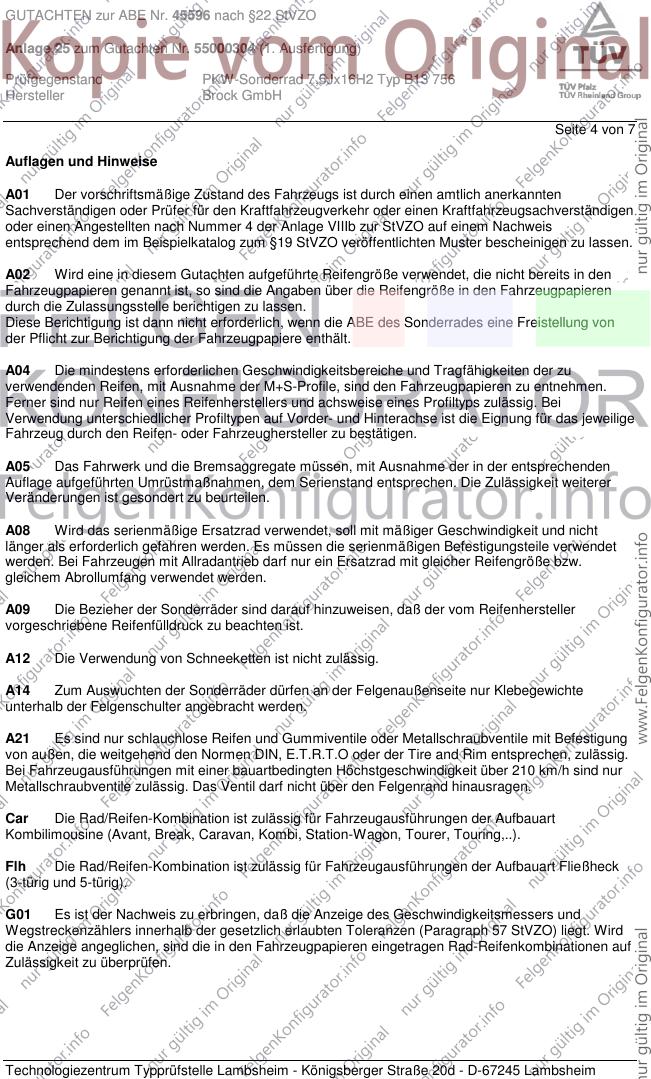

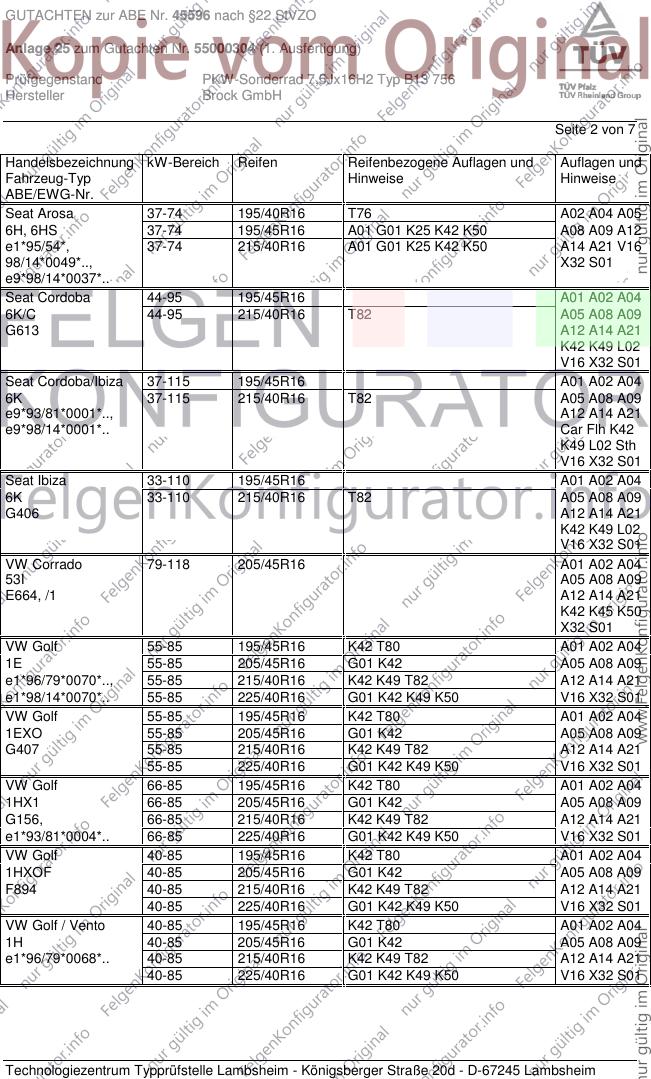

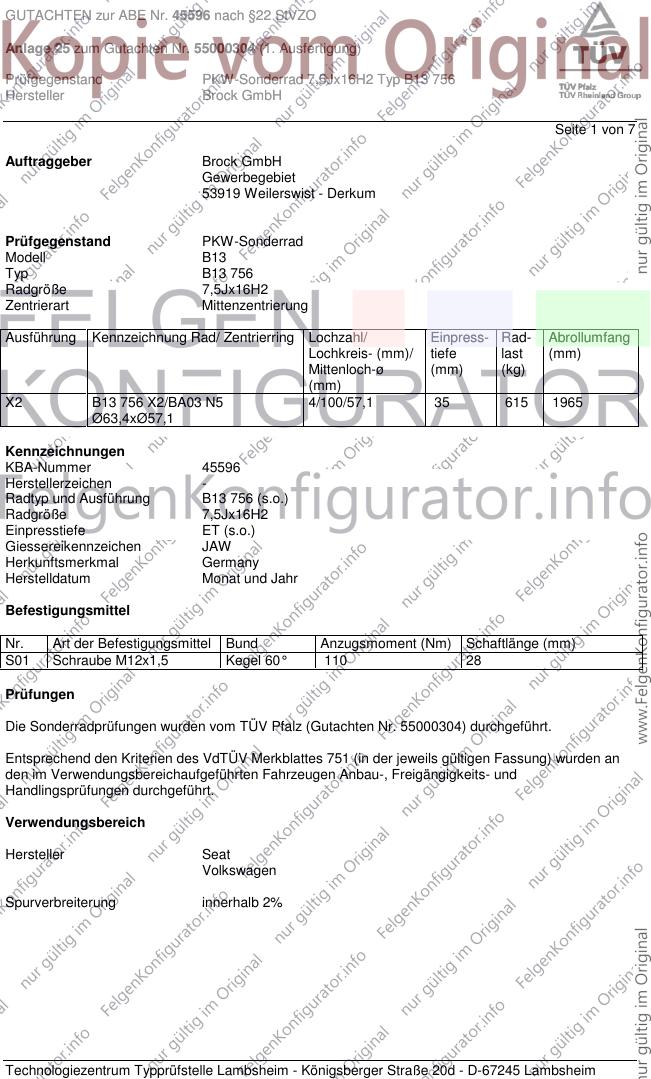

GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 1 von 7
Auftraggeber Brock GmbH
Gewerbegebiet
53919 Weilerswist - Derkum
Prüfgegenstand PKW-Sonderrad
Modell B13
Typ B13 756
Radgröße 7,5Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 B13 756 X2/BA03 N5 4/100/57,1 35 615 1965
Ø63,4xØ57,1
Kennzeichnungen
KBA-Nummer 45596
Herstellerzeichen -
Radtyp und Ausführung B13 756 (s.o.)
Radgröße 7,5Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55000304) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Seat
Volkswagen
Spurverbreiterung innerhalb 2%

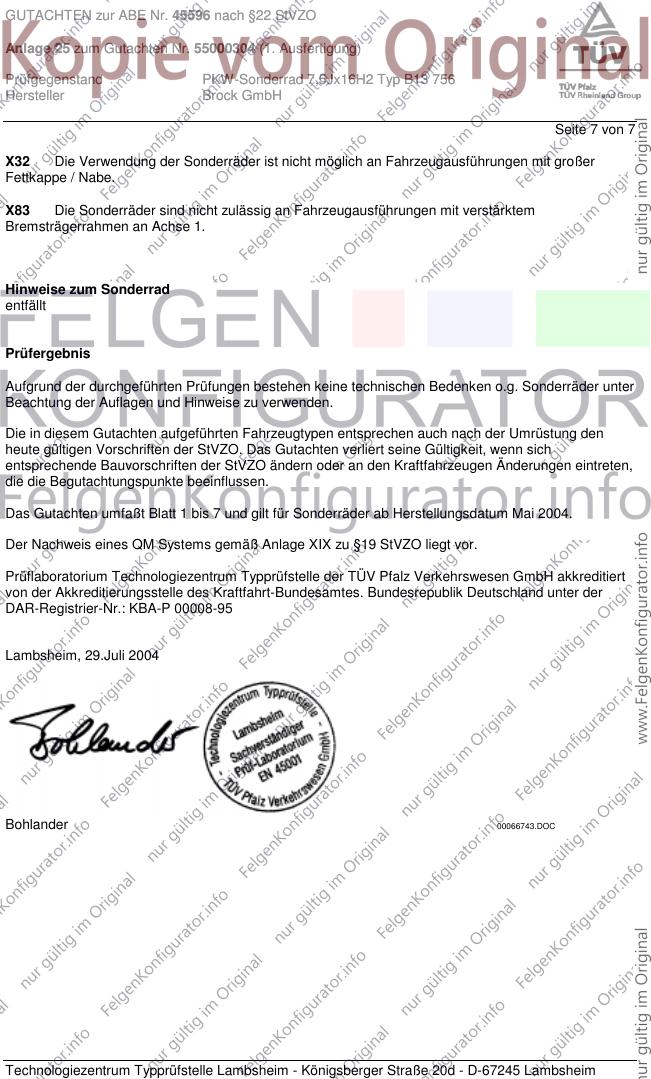

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Arosa 37-74 195/40R16 T76 A02 A04 A05
6H, 6HS 37-74 195/45R16 A01 G01 K25 K42 K50 A08 A09 A12
e1*95/54*, 37-74 215/40R16 A01 G01 K25 K42 K50 A14 A21 V16
98/14*0049*.., X32 S01
e9*98/14*0037*..
Seat Cordoba 44-95 195/45R16 A01 A02 A04
6K/C 44-95 215/40R16 T82 A05 A08 A09
G613 A12 A14 A21
K42 K49 L02
V16 X32 S01
Seat Cordoba/Ibiza 37-115 195/45R16 A01 A02 A04
6K 37-115 215/40R16 T82 A05 A08 A09
e9*93/81*0001*.., A12 A14 A21
e9*98/14*0001*.. Car Flh K42
K49 L02 Sth
V16 X32 S01
Seat Ibiza 33-110 195/45R16 A01 A02 A04
6K 33-110 215/40R16 T82 A05 A08 A09
G406 A12 A14 A21
K42 K49 L02
V16 X32 S01
VW Corrado 79-118 205/45R16 A01 A02 A04
53I A05 A08 A09
E664, /1 A12 A14 A21
K42 K45 K50
X32 S01
VW Golf 55-85 195/45R16 K42 T80 A01 A02 A04
1E 55-85 205/45R16 G01 K42 A05 A08 A09
e1*96/79*0070*.., 55-85 215/40R16 K42 K49 T82 A12 A14 A21
e1*98/14*0070*.. 55-85 225/40R16 G01 K42 K49 K50 V16 X32 S01
VW Golf 55-85 195/45R16 K42 T80 A01 A02 A04
1EXO 55-85 205/45R16 G01 K42 A05 A08 A09
G407 55-85 215/40R16 K42 K49 T82 A12 A14 A21
55-85 225/40R16 G01 K42 K49 K50 V16 X32 S01
VW Golf 66-85 195/45R16 K42 T80 A01 A02 A04
1HX1 66-85 205/45R16 G01 K42 A05 A08 A09
G156, 66-85 215/40R16 K42 K49 T82 A12 A14 A21
e1*93/81*0004*.. 66-85 225/40R16 G01 K42 K49 K50 V16 X32 S01
VW Golf 40-85 195/45R16 K42 T80 A01 A02 A04
1HXOF 40-85 205/45R16 G01 K42 A05 A08 A09
F894 40-85 215/40R16 K42 K49 T82 A12 A14 A21
40-85 225/40R16 G01 K42 K49 K50 V16 X32 S01
VW Golf / Vento 40-85 195/45R16 K42 T80 A01 A02 A04
1H 40-85 205/45R16 G01 K42 A05 A08 A09
e1*96/79*0068*.. 40-85 215/40R16 K42 K49 T82 A12 A14 A21
40-85 225/40R16 G01 K42 K49 K50 V16 X32 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf, Jetta 33-118 195/45R16 K41 K42 K49 K50 A01 A02 A04
19E 33-118 205/45R16 G23 K41 K42 K49 K50 A05 A08 A09
D186, /1, /2 33-118 215/40R16 K41 K42 K49 K50 A12 A14 A21
K44 K45 K46
K63 V16 X32
X83 S01
VW Golf, Jetta 66-118 195/45R16 K41 K42 K49 K50 A01 A02 A04
19E-299 66-118 205/45R16 G23 K41 K42 K49 K50 A05 A08 A09
E083 66-118 215/40R16 K41 K42 K49 K50 A12 A14 A21
K44 K45 K46
K63 V16 X32
X83 S01
VW Golf, Vento 40-85 195/45R16 K42 T80 A01 A02 A04
1HXO 40-85 205/45R16 G01 K42 A05 A08 A09
F804 40-85 215/40R16 K42 K49 T82 A12 A14 A21
40-85 225/40R16 G01 K42 K49 K50 V16 X32 S01
VW Lupo 92 195/40R16 R37 T76 A02 A04 A05
6ES 92 195/45R16 A01 G01 K25 K42 K50 R37 A08 A09 A12
e1*98/14*0147*.., 92 215/40R16 A01 G01 K25 K42 K49 K50 A14 A21 V16
e1*2001/116*0147*.. X32 S01
VW Lupo 37-77 195/40R16 T76 A02 A04 A05
6X, 6E 37-77 195/45R16 A01 G01 K25 K42 K50 A08 A09 A12
e1*97/27,98/14, 37-77 215/40R16 A01 G01 K25 K42 K50 A14 A21 N3L
2001/116* V16 X32 S01
0085,0114*..
VW Passat 50-100 195/50R16 K42 M24 T83 T84 A01 A02 A04
35I 50-100 205/45R16 K42 T83 T87 A05 A08 A09
E657, /1 50-100 215/40R16 K42 K45 K49 T86 A12 A14 A21
50-100 215/45R16 K42 K45 K49 T85 T86 V16 X32 S01
50-100 225/40R16 K42 K45 K49 T85
VW Passat 85-118 195/50R16 K42 M24 T83 T84 A01 A02 A04
35I-299 85-118 205/45R16 K42 T83 T87 A05 A08 A09
E960 85-118 215/40R16 K42 K45 K49 T86 A12 A14 A21
85-118 215/45R16 K42 K45 K49 T85 T86 V16 X32 S01
85-118 225/40R16 K42 K45 K49 T85
VW Polo 33-92 195/40R16 K42 T76 A01 A02 A04
6N 33-92 195/45R16 G01 K41 K42 K46 K49 K50 L02 A05 A08 A09
G774, 33-92 215/40R16 G01 K41 K42 K46 K49 K50 L02 A12 A14 A21
e1*96/79*0069*.., K45 K56 V16
e1*98/14*0069*.. X32 S01
VW Polo, P. Classic 40-81 195/45R16 A01 A02 A04
6KV 40-81 215/40R16 A05 A08 A09
H249, A12 A14 A21
e9*93/81*0008*.., Car K42 K49
e9*98/14*0008*.. L02 Sth V16
X32 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 4 von 7
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 5 von 7
G23 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Bereifung 185/55R15 oder
205/50R15 ausgerüstet sind , ist der Nachweis zu erbringen, daß die Anzeige des
Geschwindigkeitsmessers und des Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen
(§ 57 StVZO) liegt. Sofern die Anzeige angeglichen werden muß, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung in die Fahrzeugpapiere eingetragen werden.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich der Spritzwand
bzw. Motorschutz ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen..
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K63 Durch Nacharbeit der Ausbuchtungen für den Klappmechanismus der Rücksitzbank ist eine
ausreichende Freigängigkeit der Rad-Reifen-Kombination in den hinteren Radhäusern herzustellen.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
M24 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Bridgestone RE 71 --
Continental CSC TS 790
Dunlop SP 8000 --
Goodyear Eagle NCT 3 --
Pirelli P 6000 W 210 Asimmetrico
Semperit Direction-Sport --
Yokohama AV1-50i , A 008 --
Es können auch andere Reifen der Reifengröße 195/50R16 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7,5 J x 16 H2 montierbar sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 6 von 7
N3L Bei Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief/Schein als
verbrauchslimitiert (Ausf. "3 Liter") beschrieben und somit steuerbegünstigt sind, ist die Verwendung
der Rad - Reifenkombination nicht zulässig.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T76 Reifen (LI 76) nur zulässig für Fahrzeuge mit zul. Achslast bis 800 kg (Fzg.-Schein, Ziff.16).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr.10 215/50R16 245/45R16
Nr.11 215/55R16 235/50R16
Nr.12 225/40R16 245/35R16, 255/35R16
Nr.13 225/50R16 245/45R16
Nr.14 225/55R16 245/50R16
Nr.15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 7 von 7
X32 Die Verwendung der Sonderräder ist nicht möglich an Fahrzeugausführungen mit großer
Fettkappe / Nabe.
X83 Die Sonderräder sind nicht zulässig an Fahrzeugausführungen mit verstärktem
Bremsträgerrahmen an Achse 1.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Mai 2004.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 29.Juli 2004
Bohlander 00066743.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
