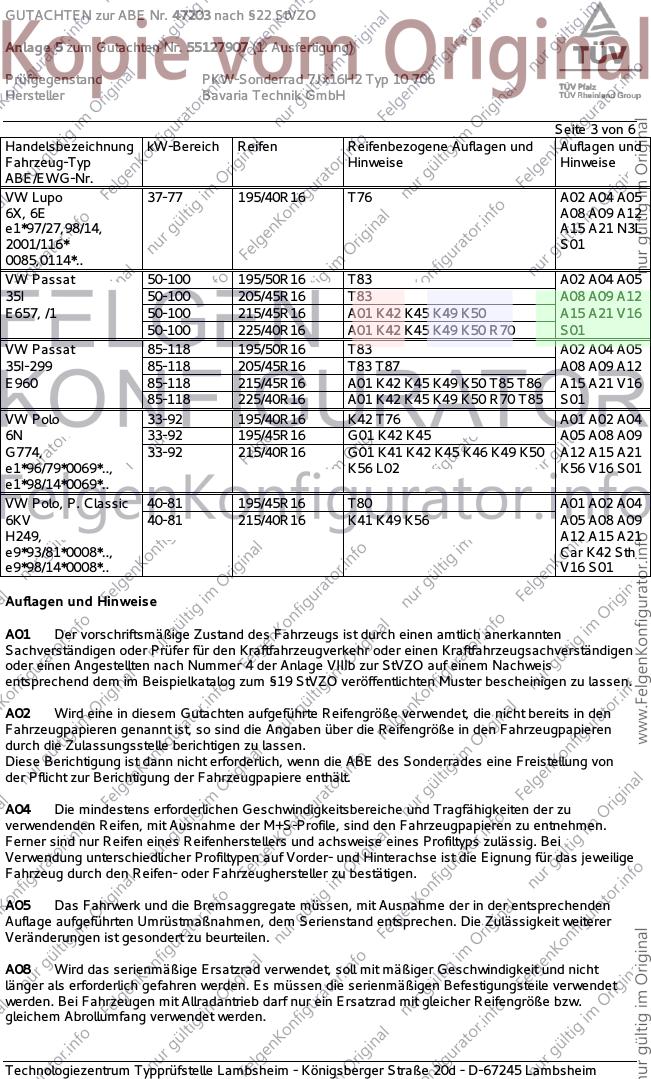

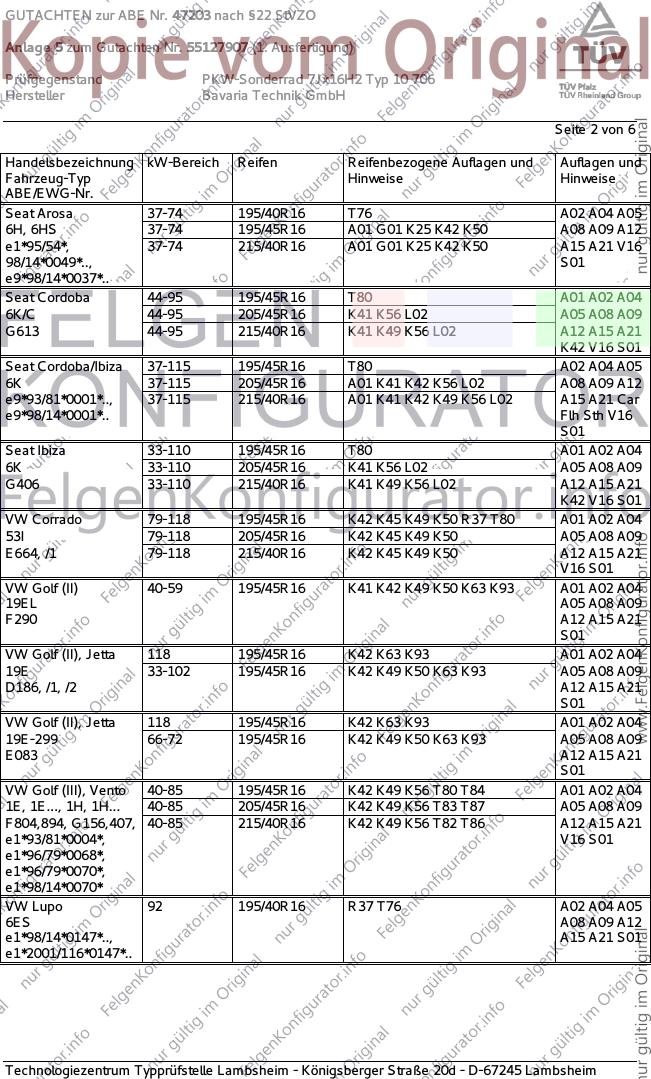

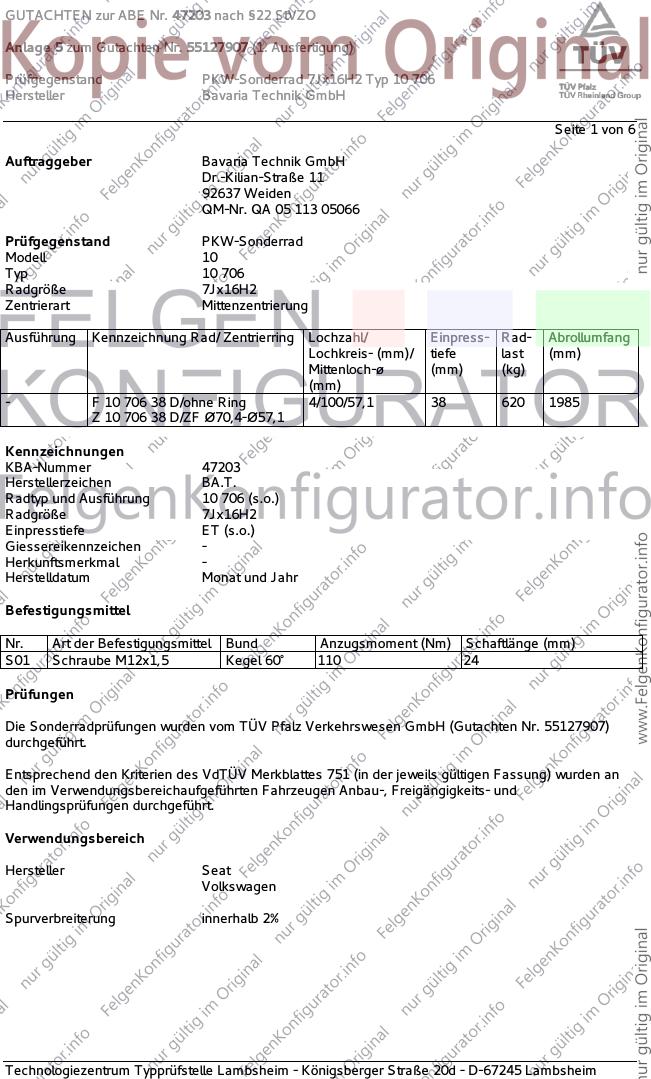

GUTACHTEN zur ABE Nr. 47203 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55127907 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ 10 706
Hersteller Bavaria Technik GmbH
Seite 1 von 6
Auftraggeber Bavaria Technik GmbH
Dr.-Kilian-Straße 11
92637 Weiden
QM-Nr. QA 05 113 05066
Prüfgegenstand PKW-Sonderrad
Modell 10
Typ 10 706
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- F 10 706 38 D/ohne Ring 4/100/57,1 38 620 1985
Z 10 706 38 D/ZF Ø70,4-Ø57,1
Kennzeichnungen
KBA-Nummer 47203
Herstellerzeichen BA.T.
Radtyp und Ausführung 10 706 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55127907)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Seat
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47203 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55127907 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ 10 706
Hersteller Bavaria Technik GmbH
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Arosa 37-74 195/40R16 T76 A02 A04 A05
6H, 6HS 37-74 195/45R16 A01 G01 K25 K42 K50 A08 A09 A12
e1*95/54*, 37-74 215/40R16 A01 G01 K25 K42 K50 A15 A21 V16
98/14*0049*.., S01
e9*98/14*0037*..
Seat Cordoba 44-95 195/45R16 T80 A01 A02 A04
6K/C 44-95 205/45R16 K41 K56 L02 A05 A08 A09
G613 44-95 215/40R16 K41 K49 K56 L02 A12 A15 A21
K42 V16 S01
Seat Cordoba/Ibiza 37-115 195/45R16 T80 A02 A04 A05
6K 37-115 205/45R16 A01 K41 K42 K56 L02 A08 A09 A12
e9*93/81*0001*.., 37-115 215/40R16 A01 K41 K42 K49 K56 L02 A15 A21 Car
e9*98/14*0001*.. Flh Sth V16
S01
Seat Ibiza 33-110 195/45R16 T80 A01 A02 A04
6K 33-110 205/45R16 K41 K56 L02 A05 A08 A09
G406 33-110 215/40R16 K41 K49 K56 L02 A12 A15 A21
K42 V16 S01
VW Corrado 79-118 195/45R16 K42 K45 K49 K50 R37 T80 A01 A02 A04
53I 79-118 205/45R16 K42 K45 K49 K50 A05 A08 A09
E664, /1 79-118 215/40R16 K42 K45 K49 K50 A12 A15 A21
V16 S01
VW Golf (II) 40-59 195/45R16 K41 K42 K49 K50 K63 K93 A01 A02 A04
19EL A05 A08 A09
F290 A12 A15 A21
S01
VW Golf (II), Jetta 118 195/45R16 K42 K63 K93 A01 A02 A04
19E 33-102 195/45R16 K42 K49 K50 K63 K93 A05 A08 A09
D186, /1, /2 A12 A15 A21
S01
VW Golf (II), Jetta 118 195/45R16 K42 K63 K93 A01 A02 A04
19E-299 66-72 195/45R16 K42 K49 K50 K63 K93 A05 A08 A09
E083 A12 A15 A21
S01
VW Golf (III), Vento 40-85 195/45R16 K42 K49 K56 T80 T84 A01 A02 A04
1E, 1E..., 1H, 1H... 40-85 205/45R16 K42 K49 K56 T83 T87 A05 A08 A09
F804,894, G156,407, 40-85 215/40R16 K42 K49 K56 T82 T86 A12 A15 A21
e1*93/81*0004*, V16 S01
e1*96/79*0068*,
e1*96/79*0070*,
e1*98/14*0070*
VW Lupo 92 195/40R16 R37 T76 A02 A04 A05
6ES A08 A09 A12
e1*98/14*0147*.., A15 A21 S01
e1*2001/116*0147*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47203 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55127907 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ 10 706
Hersteller Bavaria Technik GmbH
Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Lupo 37-77 195/40R16 T76 A02 A04 A05
6X, 6E A08 A09 A12
e1*97/27,98/14, A15 A21 N3L
2001/116* S01
0085,0114*..
VW Passat 50-100 195/50R16 T83 A02 A04 A05
35I 50-100 205/45R16 T83 A08 A09 A12
E657, /1 50-100 215/45R16 A01 K42 K45 K49 K50 A15 A21 V16
50-100 225/40R16 A01 K42 K45 K49 K50 R70 S01
VW Passat 85-118 195/50R16 T83 A02 A04 A05
35I-299 85-118 205/45R16 T83 T87 A08 A09 A12
E960 85-118 215/45R16 A01 K42 K45 K49 K50 T85 T86 A15 A21 V16
85-118 225/40R16 A01 K42 K45 K49 K50 R70 T85 S01
VW Polo 33-92 195/40R16 K42 T76 A01 A02 A04
6N 33-92 195/45R16 G01 K42 K45 A05 A08 A09
G774, 33-92 215/40R16 G01 K41 K42 K45 K46 K49 K50 A12 A15 A21
e1*96/79*0069*.., K56 L02 K56 V16 S01
e1*98/14*0069*..
VW Polo, P. Classic 40-81 195/45R16 T80 A01 A02 A04
6KV 40-81 215/40R16 K41 K49 K56 A05 A08 A09
H249, A12 A15 A21
e9*93/81*0008*.., Car K42 Sth
e9*98/14*0008*.. V16 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47203 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55127907 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ 10 706
Hersteller Bavaria Technik GmbH
Seite 4 von 6
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf ausreichenden Abstand zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen..
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47203 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55127907 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ 10 706
Hersteller Bavaria Technik GmbH
Seite 5 von 6
K63 Durch Nacharbeit der Ausbuchtungen für den Klappmechanismus der Rücksitzbank ist eine
ausreichende Freigängigkeit der Rad-Reifen-Kombination in den hinteren Radhäusern herzustellen.
K93 Auf ausreichenden Abstand zur Halterung des Endschalldämpfers ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
N3L Bei Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief/Schein bzw. unter Feld
14 in der Zulassungsbescheinigung als verbrauchslimitiert (Ausf. "3 Liter") beschrieben und somit
steuerbegünstigt sind, ist die Verwendung der Rad - Reifenkombination nicht zulässig.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T76 Reifen (LI 76) nur zulässig für Fahrzeuge mit zul. Achslast bis 800 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47203 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55127907 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ 10 706
Hersteller Bavaria Technik GmbH
Seite 6 von 6
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Oktober 2007.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 3.März 2008
Laux 00119599.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
