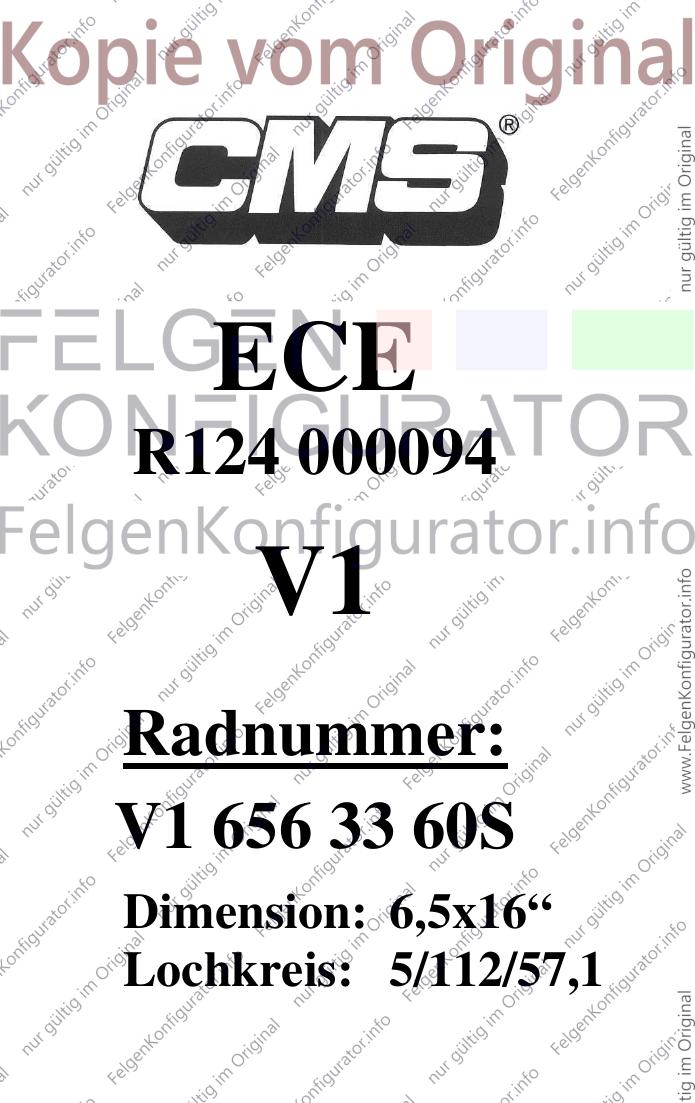

ECE
R124 000094
V1
Radnummer:
V1 656 33 60S
Dimension: 6,5x16“
Lochkreis: 5/112/57,1
Kraftfahrt-Bundesamt
DE-24932 Flensburg

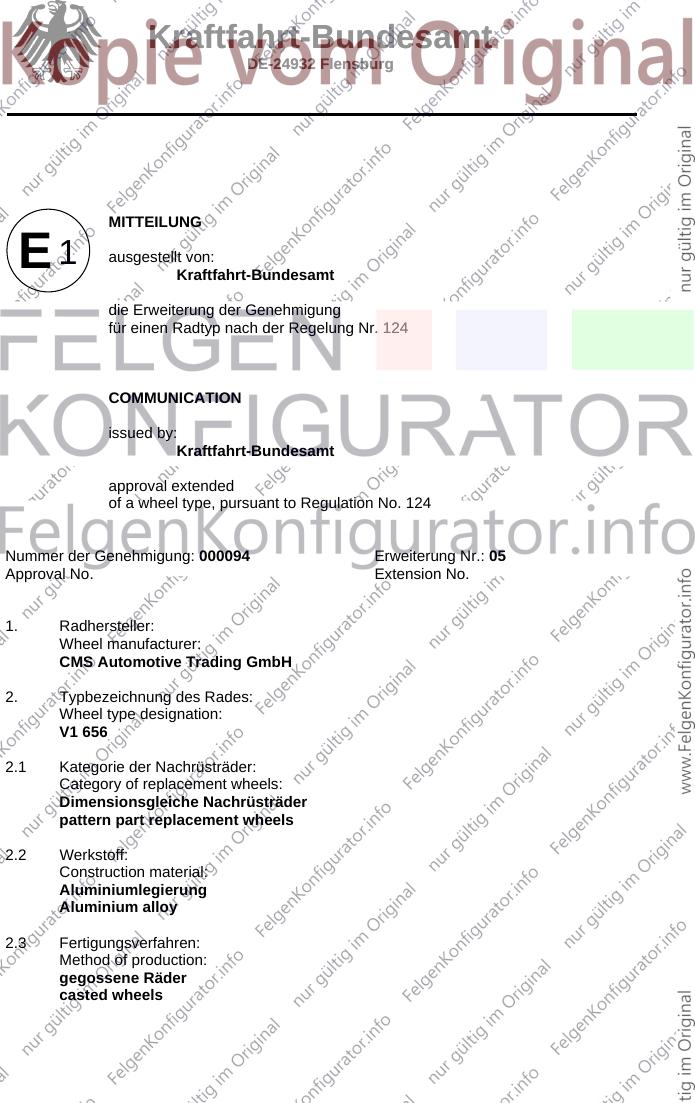

MITTEILUNG
E1 ausgestellt von:
Kraftfahrt-Bundesamt
die Erweiterung der Genehmigung
für einen Radtyp nach der Regelung Nr. 124
COMMUNICATION
issued by:
Kraftfahrt-Bundesamt
approval extended
of a wheel type, pursuant to Regulation No. 124
Nummer der Genehmigung: 000094 Erweiterung Nr.: 05
Approval No. Extension No.
1. Radhersteller:
Wheel manufacturer:
CMS Automotive Trading GmbH
2. Typbezeichnung des Rades:
Wheel type designation:
V1 656
2.1 Kategorie der Nachrüsträder:
Category of replacement wheels:
Dimensionsgleiche Nachrüsträder
pattern part replacement wheels
2.2 Werkstoff:
Construction material:
Aluminiumlegierung
Aluminium alloy
2.3 Fertigungsverfahren:
Method of production:
gegossene Räder
casted wheels
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 000094, Erweiterung 05
Approval No.:

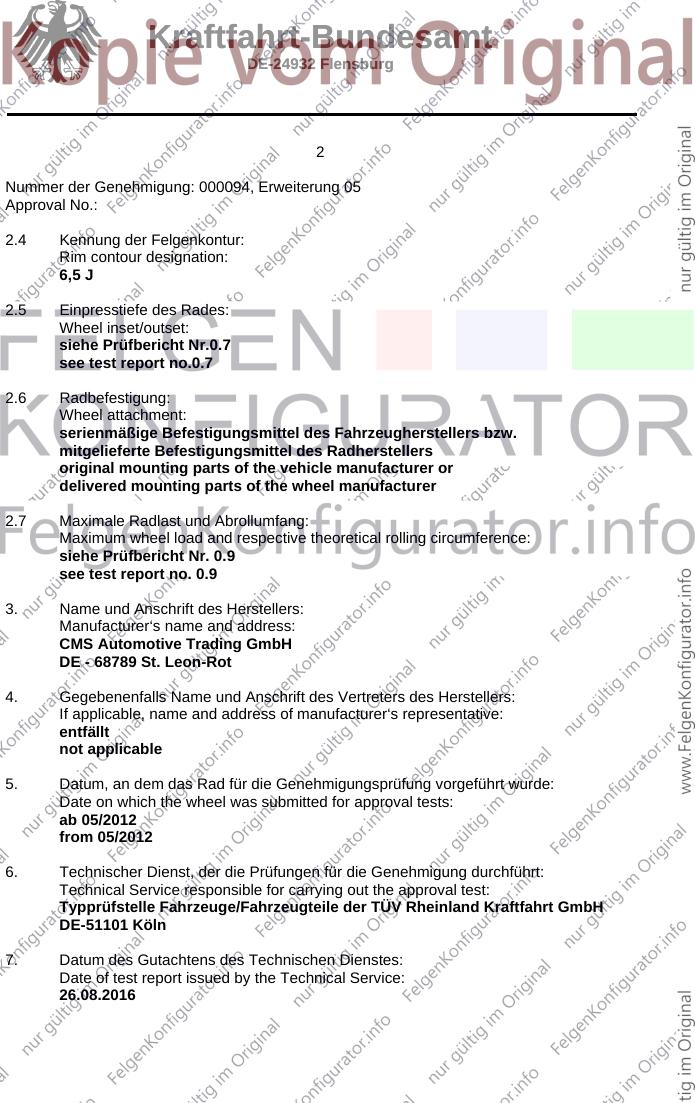

2.4 Kennung der Felgenkontur:
Rim contour designation:
6,5 J
2.5 Einpresstiefe des Rades:
Wheel inset/outset:
siehe Prüfbericht Nr.0.7
see test report no.0.7
2.6 Radbefestigung:
Wheel attachment:
serienmäßige Befestigungsmittel des Fahrzeugherstellers bzw.
mitgelieferte Befestigungsmittel des Radherstellers
original mounting parts of the vehicle manufacturer or
delivered mounting parts of the wheel manufacturer
2.7 Maximale Radlast und Abrollumfang:
Maximum wheel load and respective theoretical rolling circumference:
siehe Prüfbericht Nr. 0.9
see test report no. 0.9
3. Name und Anschrift des Herstellers:
Manufacturer‘s name and address:
CMS Automotive Trading GmbH
DE - 68789 St. Leon-Rot
4. Gegebenenfalls Name und Anschrift des Vertreters des Herstellers:
If applicable, name and address of manufacturer‘s representative:
entfällt
not applicable
5. Datum, an dem das Rad für die Genehmigungsprüfung vorgeführt wurde:
Date on which the wheel was submitted for approval tests:
ab 05/2012
from 05/2012
6. Technischer Dienst, der die Prüfungen für die Genehmigung durchführt:
Technical Service responsible for carrying out the approval test:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51101 Köln
7. Datum des Gutachtens des Technischen Dienstes:
Date of test report issued by the Technical Service:
26.08.2016
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 000094, Erweiterung 05
Approval No.:
8. Nummer des Gutachtens des Technischen Dienstes:
Number of report issued by that service:
55 0798 12 (6. Ausfertigung)
9. Bemerkungen:
Remarks:
entfällt
not applicable
10. Die Genehmigung wird erweitert
Approval extended
11. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
siehe Anlage 1 des Prüfberichtes
see appendix 1 of the test report
12. Ort: DE-24932 Flensburg
Place:
13. Datum: 08.09.2016
Date:
14. Unterschrift: Im Auftrag
Signature:
Nina Haderup
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 000094, Erweiterung 05
Approval No.:
15. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage erhältlich
ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
1. Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
2. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
3. Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg

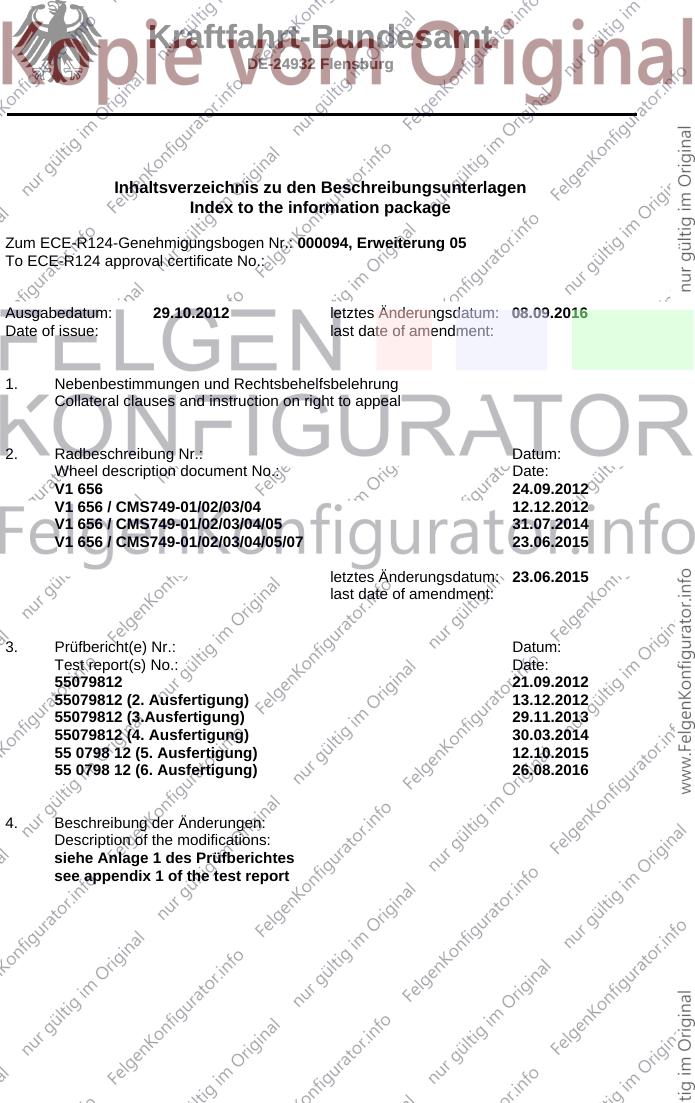

Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Zum ECE-R124-Genehmigungsbogen Nr.: 000094, Erweiterung 05
To ECE-R124 approval certificate No.:
Ausgabedatum: 29.10.2012 letztes Änderungsdatum: 08.09.2016
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Radbeschreibung Nr.: Datum:
Wheel description document No.: Date:
V1 656 24.09.2012
V1 656 / CMS749-01/02/03/04 12.12.2012
V1 656 / CMS749-01/02/03/04/05 31.07.2014
V1 656 / CMS749-01/02/03/04/05/07 23.06.2015
letztes Änderungsdatum: 23.06.2015
last date of amendment:
3. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date:
55079812 21.09.2012
55079812 (2. Ausfertigung) 13.12.2012
55079812 (3.Ausfertigung) 29.11.2013
55079812 (4. Ausfertigung) 30.03.2014
55 0798 12 (5. Ausfertigung) 12.10.2015
55 0798 12 (6. Ausfertigung) 26.08.2016
4. Beschreibung der Änderungen:
Description of the modifications:
siehe Anlage 1 des Prüfberichtes
see appendix 1 of the test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nr. der Genehmigung: 000094, Erweiterung 05
Approval No.:
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungsunterla-
gen genau übereinstimmen. Die in der bisherigen Genehmigung enthaltenen Auflagen gelten
auch für diese Erweiterung.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
The individual production of serial fabrication must be in exact accordance with the approval
documents. The requirements contained in the previous approval are also valid for this
amendment.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

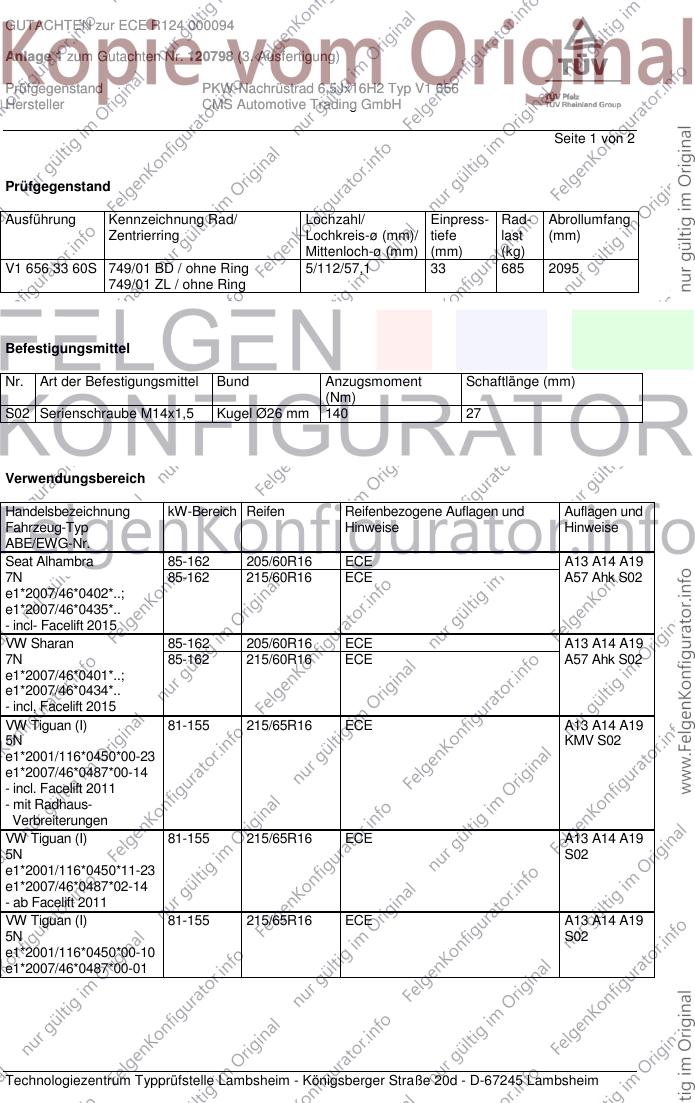

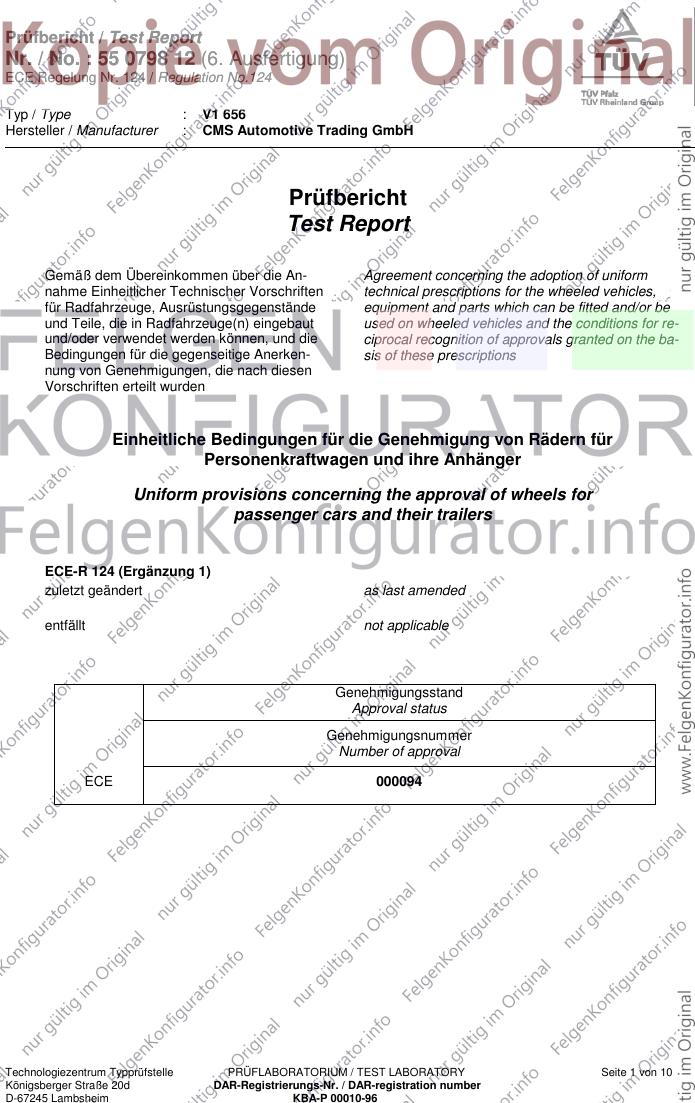

Prüfbericht / Test Report
Nr. / No. : 55 0798 12 (6. Ausfertigung)
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 656
Hersteller / Manufacturer : CMS Automotive Trading GmbH
Prüfbericht
Test Report
Gemäß dem Übereinkommen über die An- Agreement concerning the adoption of uniform
nahme Einheitlicher Technischer Vorschriften technical prescriptions for the wheeled vehicles,
für Radfahrzeuge, Ausrüstungsgegenstände equipment and parts which can be fitted and/or be
und Teile, die in Radfahrzeuge(n) eingebaut used on wheeled vehicles and the conditions for re-
und/oder verwendet werden können, und die ciprocal recognition of approvals granted on the ba-
Bedingungen für die gegenseitige Anerken- sis of these prescriptions
nung von Genehmigungen, die nach diesen
Vorschriften erteilt wurden
Einheitliche Bedingungen für die Genehmigung von Rädern für
Personenkraftwagen und ihre Anhänger
Uniform provisions concerning the approval of wheels for
passenger cars and their trailers
ECE-R 124 (Ergänzung 1)
zuletzt geändert as last amended
entfällt not applicable
Genehmigungsstand
Approval status
Genehmigungsnummer
Number of approval
ECE 000094
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 1 von 10
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0798 12 (6. Ausfertigung)
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 656
Hersteller / Manufacturer : CMS Automotive Trading GmbH

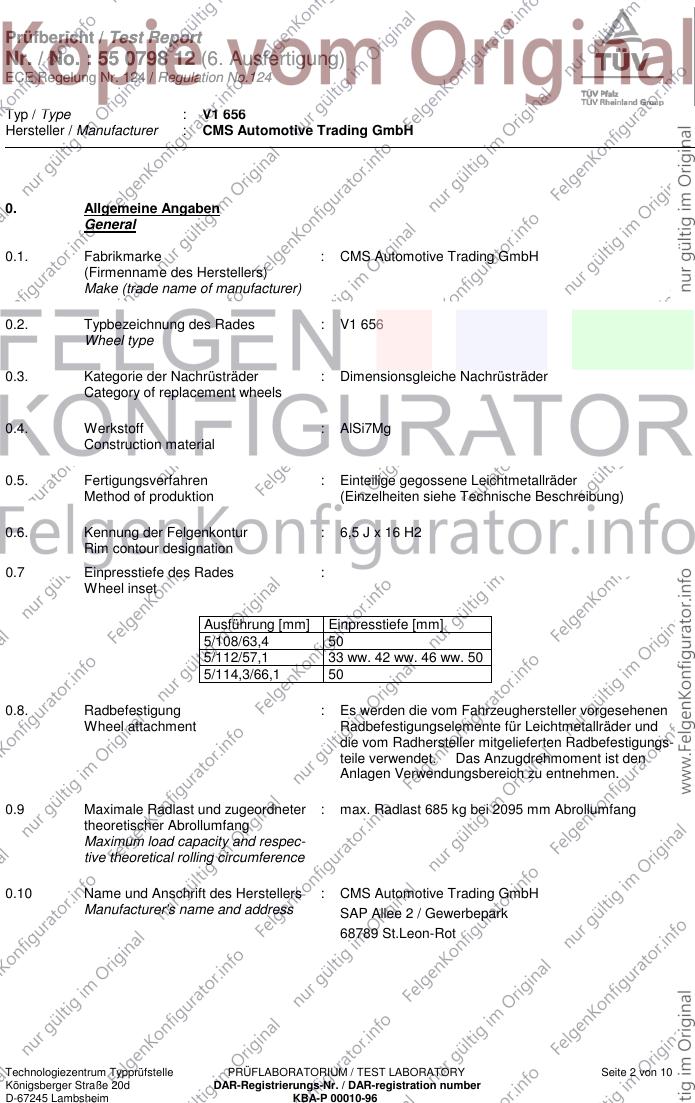

0. Allgemeine Angaben
General
0.1. Fabrikmarke : CMS Automotive Trading GmbH
(Firmenname des Herstellers)
Make (trade name of manufacturer)
0.2. Typbezeichnung des Rades : V1 656
Wheel type
0.3. Kategorie der Nachrüsträder : Dimensionsgleiche Nachrüsträder
Category of replacement wheels
0.4. Werkstoff : AlSi7Mg
Construction material
0.5. Fertigungsverfahren : Einteilige gegossene Leichtmetallräder
Method of produktion (Einzelheiten siehe Technische Beschreibung)
0.6. Kennung der Felgenkontur : 6,5 J x 16 H2
Rim contour designation
0.7 Einpresstiefe des Rades :
Wheel inset
Ausführung [mm] Einpresstiefe [mm]
5/108/63,4 50
5/112/57,1 33 ww. 42 ww. 46 ww. 50
5/114,3/66,1 50
0.8. Radbefestigung : Es werden die vom Fahrzeughersteller vorgesehenen
Wheel attachment Radbefestigungselemente für Leichtmetallräder und
die vom Radhersteller mitgelieferten Radbefestigungs-
teile verwendet. Das Anzugdrehmoment ist den
Anlagen Verwendungsbereich zu entnehmen.
0.9 Maximale Radlast und zugeordneter : max. Radlast 685 kg bei 2095 mm Abrollumfang
theoretischer Abrollumfang
Maximum load capacity and respec-
tive theoretical rolling circumference
0.10 Name und Anschrift des Herstellers : CMS Automotive Trading GmbH
Manufacturer's name and address SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 2 von 10
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0798 12 (6. Ausfertigung)
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 656
Hersteller / Manufacturer : CMS Automotive Trading GmbH
1.0 Prüfgegenstand
Testobject
1.1 Ausführung :
Version
Ausführung [mm] Einpresstiefe [mm]
CMS749 01 - 5/112/57,1 33
CMS749 02 - 5/112/57,1 42
CMS749 03 - 5/112/57,1 50
CMS749 04 - 5/112/57,1 46
CMS749 05 - 5/108/63,4 50
CMS749 07 - 5/114,3/66,1 40
1.2 Radkennzeichnung .
Wheel marking
vorgeschriebene Kennzeichnungen
Mandatory markings
Name oder Warenzeichen des : CMS (innen)
Herstellers
Manufacturer name or trade mark
Kennung der Rad- oder : 6,5Jx16H2 (innen)
Felgenkontur
Wheel or rim contour designation
Einpresstiefe : z. B.: ET33 für Ausf. CMS749 01 (innen)
Wheel insert
Herstelldatum : Monat und Jahr (innen)
Date of manufacture
Teilenummer - : z.B.: V1 656 – CMS749 01 (innen)
Ausführungsbezeichnung
Wheel / rim part number –
versions marking
Genehmigungszeichen : E1 124R-000094 (außen)
Approval mark
zusätzliche Kennzeichnungen : AlSi7Mg (innen)
Additional markings JWL (innen)
PCD 108 ww. PCD 112 ww. 114,3
SD ww. BD ww. ZL
KBA49372
1.3 Bemerkungen : -
Remarks
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 3 von 10
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0798 12 (6. Ausfertigung)
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 656
Hersteller / Manufacturer : CMS Automotive Trading GmbH

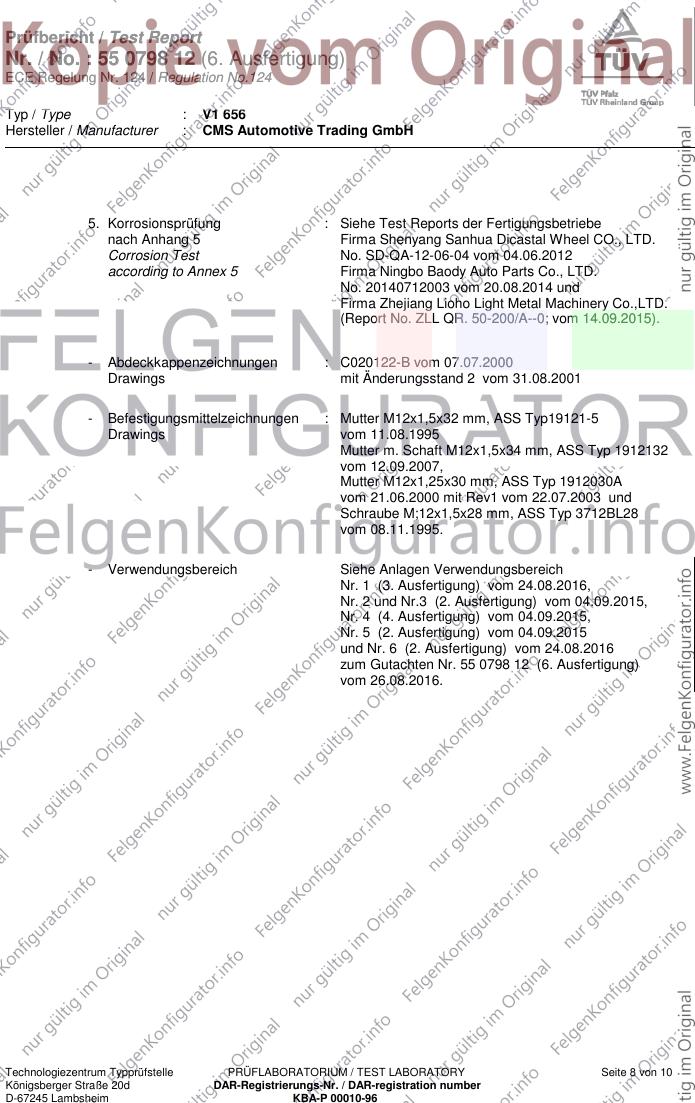

2.1. Prüfbedingungen
Test conditions
2.1.1. Meß- und Prüfeinrichtungen : Die Prüfungen wurden auf Anlagen durchgeführt, die
Equipment for measuring and testing den Anforderungen der Regelung entsprechen.
2.1.2. Prüfplan
Test plan
Einteilige dimensionsgleiche
Nachrüsträder aus Aluminiumle-
gierung
Art der Prüfung Ergebnis der Prüfung
Korrosionsprüfung nach Anhang 5 Positiv, siehe Testberichte der Fertigungsbetriebe
Shenyang Sanhua Dicastal Wheel CO., LTD.,
Ningbo Baody Auto Parts Co. Ltd. und
Zhejiang Lioho Light Metal Machinery Co., LTD.
Umlaufbiegeprüfung nach Anhang 6 Positiv
Abrollprüfung nach Anhang 7 Positiv
Impact-Test nach Anhang 8 Positiv
Anbau am Fahrzeug Positiv, gemäß Anlage 1 bis 6 - Verwendungsbereich
Abschnitt 2 des Anhang 10
Allgemeine Anforderungen Erfüllt
2.1.3 Bemerkungen : -
Remarks
2.2 Einzelheiten der vom Technischen
Dienst durchgeführten Prüfungen
Details regarding test conducted
by the technical service
2.2.1 Korrosionsprüfung : Die Korrosionsprüfung wurde von den unter Pkt. 2.1.2
Corrosion test aufgeführten Fertigungsbetrieben durchgeführt und
dokumentiert (siehe auch Pkt. 3.5).
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 4 von 10
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0798 12 (6. Ausfertigung)
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 656
Hersteller / Manufacturer : CMS Automotive Trading GmbH
2.2.2 Umlaufbiegeprüfung :
Rotating bending test
Anschluss (mm) – Einpresstiefe Radlast Abrollumfang
Ausführung (mm) (kg) (mm)
V1 656 33 60S - 749/01 33 685 2095
V1 656 42 60S - 749/02 42 625 1960
V1 656 50 60S - 749/03 50 625 1930
V1 656 46 60S - 749/04 46 625 1930
V1 656 50 56 - 749/05 50 705 2025
V1 656 50 56 - 749/05-ZL 50 705 2025
V1 656 40 65 - 749/07-ZL 40 610 2098
2.2.3 Abrollprüfung :
Rolling test
Anschluss (mm) – Reifengrö- Einpresstiefe Radlast
Ausführung ße (mm) (kg)
V1 656 33 60S - 749/01 255/70R16 33 650
V1 656 50 60S - 749/03 255/70R16 50 650
V1 656 33 60S - 749/01 225/60R16 33 685
V1 656 50 60S - 749/03 225/60R16 50 685
V1 656 50 56 - 749/05-SD 235/60R16 50 705
V1 656 50 56 - 749/05-BD 255/70R16 50 705
2.2.4 Impact-Test :
Impact test
Anschluss (mm) – Reifengröße Einpresstiefe Radlast
Ausführung (mm) (kg)
V1 656 33 60S - 749/01-SD 185/50R16 33 730
V1 656 33 60S - 749/01-BD 185/50R16 33 685
V1 656 50 60S - 749/03 185/50R16 50 625
V1 656 46 60S - 749/04 185/50R16 46 625
V1 656 50 56 - 749/05 205/55R16 50 705
V1 656 50 56 - 749/05-ZL 205/55R16 50 705
V1 656 40 65 - 749/07-ZL 195/50R16 40 610
2.2.5 Wechseltorsionstest : -
Alternating torque test
2.2.6 Anbauprüfung und Dokumentation : Siehe Anlagen Verwendungsbereich
(Anhang 10 Punkt „2. Zusätzliche Nr. 1 (3. Ausfertigung) vom 24.08.2016,
Vorschriften“): Nr. 2 und Nr.3 (2. Ausfertigung) vom 04.09.2015,
Vehicle fitment checks and docu- Nr. 4 (4. Ausfertigung) vom 04.09.2015,
mentation (Appendig 10, Paragraph Nr. 5 (2. Ausfertigung) vom 04.09.2015
„2. Additional Requirements“) und Nr. 6 (2. Ausfertigung) vom 24.08.2016
zum Gutachten Nr. 55 0798 12 (6. Ausfertigung)
vom 26.08.2016.
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 5 von 10
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0798 12 (6. Ausfertigung)
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 656
Hersteller / Manufacturer : CMS Automotive Trading GmbH
2.2.6.1 Überprüfung des Rotationsprofils des : Die Überprüfung erfolgte mittels Bremsenumlaufkon-
Rades turen der in den Anlagen Verwendungsbereich aufge-
Wheel calliper check führten Fahrzeuge. Die unter 2.1 des Anhangs 10 der
Regelung definierten Kriterien werden eingehalten.
2.2.6.2 Überprüfung der Belüftungslöcher : Das Rad verfügt über eine ausreichende Anzahl und
Ventilation holes check über ausreichend dimensionierte Belüftungslöcher.
2.2.6.3 Radbefestigungselemente : Es werden die vom Fahrzeughersteller vorgesehenen
Wheel fixing Radbefestigungselemente für Leichtmetallräder und
die vom Radhersteller mitgelieferten Radbefestigungs-
teile verwendet. Die Anforderungen entsprechend Punkt
2.3. des Anhangs 10 werden erfüllt.
2.2.6.4 Vorstehende Außenkanten : Die Vorschriften der ECE Regelung Nummer 26 sind er-
External projections füllt.
2.2.7 allgemeine Anforderungen : Die Maße und Tolleranzen der Felgenkontur entspre-
General requirements chen der E.T.R.T.O Norm, die allgemeinen Anforderun-
gen der ECE Regelung 124 werden erfüllt.
2.2.8 Bemerkungen : Die Werkstoffuntersuchung nach Anhang 4 wurde von
Remarks den unter Pkt. 2.1.2 aufgeführten Fertigungsbetrieben
durchgeführt und dokumentiert (siehe auch Pkt. 3.4).
2.3 Bewertung von durch den Herstel-
ler bereitgestellter Unterlagen
Evaluation of Documents provided
by the manufacturer
Radzeichnungen : Die vorgelegten Zeichnungen entsprechen den in der
Drawings of the wheel ECE Regelung 124 beschriebenen Anforderungen.
Technische Beschreibung : Die Technische Beschreibung entspricht den in der ECE
Technical discription Regelung 124 beschriebenen Anforderungen.
2.3.1 Angaben zu Verwendung und Anbau : Der in den Anlagen 1 - 6 dargestellte Verwendungs-
(Verwendungsbereichsdarstellung bereich wurde durch den Radhersteller definiert.
Vehicle characteristics Die Anforderungen entsprechend der Festlegungen des
(description of application range) Anhangs 10 Punkte 1.2 Fahrzeugmerkmale, 1.3 zusätz
liche Merkmale und 1.4 Nähere Angaben zur Anbauan-
leitung werden erfüllt.
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 6 von 10
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0798 12 (6. Ausfertigung)
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 656
Hersteller / Manufacturer : CMS Automotive Trading GmbH
2.3.2 Werkstoffprüfungen nach Anhang 4 Die Durchführung der nach den Festlegungen des An-
Material Test according to Annex 4 hangs 4 vorgesehenen Prüfungen wurde durch den
Hersteller dokumentiert. Die entsprechend der Regelung
vorgeschriebenen Prüfungen wurden durchgeführt.
2.3.3 Bemerkungen : -
Remarks
2.4. Allgemeine Angaben
Other information
2.4.1 Ort der Prüfung : Wuxi (TÜV Rheinland China).
Place of testing
2.4.2 Datum der Prüfung : Die Prüfungen wurden ab 05/2012 (SD) bzw.
Date of testing ab 07/2014 (BD) bzw. ab 06/2015 (ZL) durchgeführt.
2.4.3 Bemerkungen : -
Remarks
3. Anlagen
Appendices
1. Liste der Änderungen : siehe Seite 10 von 10, - Anlage 1 - des Prüfberichtes
List of modifications Nr. 55079812 (6. Ausfertigung).
2. Radzeichnungen : Zeichnung (SD) 307-1665 vom 19.11.2012 mit
Drawings Änderungsstand vom 04.10.2012
Zeichnung (BD - ZL) 9509-1665 vom 08.08.2014
Änderungsstand 5 vom 22.05.2015 (BD) bzw.
Änderungsstand 6 vom 29.06.2015 (ZL).
3. Technische Beschreibung : Technische Beschreibung, Revision 3 vom 23.06.2015.
Technical discription
4. Werkstoffprüfungen nach : Siehe Test Reports der Fertigungsbetriebe
Anhang 4 Firma Shenyang Sanhua Dicastal Wheel CO., LTD.
Material Test according to An- No. SD-QA-12-06-04 vom 04.06.2012
nex4 Firma Ningbo Baody Auto Parts Co., LTD.
No. 20140712003 vom 20.08.2014 und
Firma Zhejiang Lioho Light Metal Machinery Co., LTD.
(Report No. ZLL QR. 50-200/A--0; vom 19.07.2015).
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 7 von 10
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0798 12 (6. Ausfertigung)
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 656
Hersteller / Manufacturer : CMS Automotive Trading GmbH
5. Korrosionsprüfung : Siehe Test Reports der Fertigungsbetriebe
nach Anhang 5 Firma Shenyang Sanhua Dicastal Wheel CO., LTD.
Corrosion Test No. SD-QA-12-06-04 vom 04.06.2012
according to Annex 5 Firma Ningbo Baody Auto Parts Co., LTD.
No. 20140712003 vom 20.08.2014 und
Firma Zhejiang Lioho Light Metal Machinery Co.,LTD.
(Report No. ZLL QR. 50-200/A--0; vom 14.09.2015).
- Abdeckkappenzeichnungen : C020122-B vom 07.07.2000
Drawings mit Änderungsstand 2 vom 31.08.2001
- Befestigungsmittelzeichnungen : Mutter M12x1,5x32 mm, ASS Typ19121-5
Drawings vom 11.08.1995
Mutter m. Schaft M12x1,5x34 mm, ASS Typ 1912132
vom 12.09.2007,
Mutter M12x1,25x30 mm, ASS Typ 1912030A
vom 21.06.2000 mit Rev1 vom 22.07.2003 und
Schraube M;12x1,5x28 mm, ASS Typ 3712BL28
vom 08.11.1995.
- Verwendungsbereich Siehe Anlagen Verwendungsbereich
Nr. 1 (3. Ausfertigung) vom 24.08.2016,
Nr. 2 und Nr.3 (2. Ausfertigung) vom 04.09.2015,
Nr. 4 (4. Ausfertigung) vom 04.09.2015,
Nr. 5 (2. Ausfertigung) vom 04.09.2015
und Nr. 6 (2. Ausfertigung) vom 24.08.2016
zum Gutachten Nr. 55 0798 12 (6. Ausfertigung)
vom 26.08.2016.
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 8 von 10
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0798 12 (6. Ausfertigung)
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 656
Hersteller / Manufacturer : CMS Automotive Trading GmbH
Schlussbescheinigung
Statement of conformity
4.
Der in diesem Prüfbericht und den zugehörigen Anlagen beschriebene Typ entspricht der o.a.
Prüfspezifikation. (mit Ausnahme des Genehmigungszeichens)
The type described in this test report and the appendices attached are in compliance with the
Test Specification mentioned above.
Dieser Prüfbericht umfasst die Seiten 1 bis 9.
Dieser Prüfbericht darf nur vom Auftraggeber und nur in vollem Wortlaut vervielfältigt und weiter-
gegeben werden. Eine auszugsweise Vervielfältigung und Veröffentlichung des Prüfberichtes ist
nur nach schriftlicher Genehmigung des Prüflaboratoriums zulässig.
The Test Report comprises pages 1 to 9.
The Test Report shall be reproduced and published in full only and by the client only. It shall be
reproduced partially with the written permission of the Test Laboratory only.
PRÜFLABORATORIUM
TEST LABORATORY
akkreditiert von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes,
accredited by accreditation authority of Kraftfahrt-Bundesamt,
Bundesrepublik Deutschland
Federal Republic of Germany
Lambsheim, 26. August 2016
Bohlander
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 9 von 10
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0798 12 (6. Ausfertigung)
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 656
Hersteller / Manufacturer : CMS Automotive Trading GmbH
Liste der Änderungen Anlage 1
List of modifications Appendix 1
Einzelheiten zum Antrag vom
More details for application of : Datum : 26. August 2016
Date
Es wird berichtigt : -
Correction of
Es wird geändert : -
Modification of
Es wird hinzugefügt : Punkt 2.2.6 Anbauprüfung und Dokumentation
Addition of (Anhang 10 Punkt „2. Zusätzliche Vorschriften“):
- Erweiterung des Verwendungsbereiches -
Anlage 1 (3. Ausfertigung) vom 24.08.2016
Anlage 6 (2. Ausfertigung) vom 24.08.2016
zum Gutachten Nr. 55 0798 12 (6. Ausfertigung).
Es entfällt : -
Deletion of
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 10 von 10
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
GUTACHTEN zur ECE R124 000094
Anlage 1 zum Gutachten Nr. 120798 (3. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 1 von 2
Prüfgegenstand
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
V1 656 33 60S 749/01 BD / ohne Ring 5/112/57,1 33 685 2095
749/01 ZL / ohne Ring
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge (mm)
(Nm)
S02 Serienschraube M14x1,5 Kugel Ø26 mm 140 27
Verwendungsbereich
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Alhambra 85-162 205/60R16 ECE A13 A14 A19
7N 85-162 215/60R16 ECE A57 Ahk S02
e1*2007/46*0402*..;
e1*2007/46*0435*..
- incl- Facelift 2015
VW Sharan 85-162 205/60R16 ECE A13 A14 A19
7N 85-162 215/60R16 ECE A57 Ahk S02
e1*2007/46*0401*..;
e1*2007/46*0434*..
- incl, Facelift 2015
VW Tiguan (I) 81-155 215/65R16 ECE A13 A14 A19
5N KMV S02
e1*2001/116*0450*00-23
e1*2007/46*0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 215/65R16 ECE A13 A14 A19
5N S02
e1*2001/116*0450*11-23
e1*2007/46*0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 215/65R16 ECE A13 A14 A19
5N S02
e1*2001/116*0450*00-10
e1*2007/46*0487*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000094
Anlage 1 zum Gutachten Nr. 120798 (3. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 2 von 2
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Nachrüsträder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschrie-
bene Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
Ahk Die Rad/Reifen-Kombination ist nicht zulässig für Fahrzeugausführungen mit Anhängevorrich-
tung.
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits serienmä-
ßig vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung). Etwaige not-
wendige Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei Verwendung dieser
Rad/Reifen-Kombination sind zu beachten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
S02 Zur Befestigung der Räder dürfen nur die Serienschrauben (siehe Seite 1) verwendet werden.
Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radschrauben durch einen kalibrier-
ten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die Radbefestigungs-
teile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
Lambsheim, 24. August 2016
00255733.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
