Gutachten 366-0173-08-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47285
ANLAGE: 36 SKODA Radtyp: TRBY
Hersteller: Alu-Design GmbH & Co. KG Stand: 24.10.2011
__________________________________________________________________________________________________________________
Seite: 1 von 5
Fahrzeughersteller : SKODA
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 100/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TRBY6BP38B5 PCD100 ET38 Ø60.1 Ø57.1 57,1 Kunststoff 715 2105 04/11
71
TRBY6BP38D5 PCD100 ET38 Ø60.1 Ø57.1 57,1 Kunststoff 715 2105 05/09
71
TRBY6BP38571 PCD100 ET38 Ø60.1 Ø57.1 57,1 Kunststoff 715 2105 04/08
TRBY6SA38B5 PCD100 ET38 Ø60.1 Ø57.1 57,1 Kunststoff 715 2105 04/11
71
TRBY6SA38D5 PCD100 ET38 Ø60.1 Ø57.1 57,1 Kunststoff 715 2105 05/09
71
TRBY6SA38571 PCD100 ET38 Ø60.1 Ø57.1 57,1 Kunststoff 715 2105 04/08
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel Nr. ZJV2
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: FABIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6Y e11*98/14*0123*.. 44 - 85 205/40R17 80 Kombi; Stufenheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
6Y e11*98/14*0123*.. 37 - 85 205/40R17 80 11A; 24M Schrägheck;
37 - 96 205/40R17 84 11A; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: PRAKTIK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5J N083 51 - 63 195/40R17 81 5DV; 51J Frontantrieb;
205/40R17 80 11A; 24M; 5DA 10B; 11B; 11G; 11H;
205/40R17 84 11A; 24M 12A; 51A; 71C; 71K;
215/35R17 83 11A; 22H; 24J; 24M; 721; 725; 73C; 74A;
5DW
215/40R17 83 11A; 22H; 24J; 24M; 74P
5DW
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

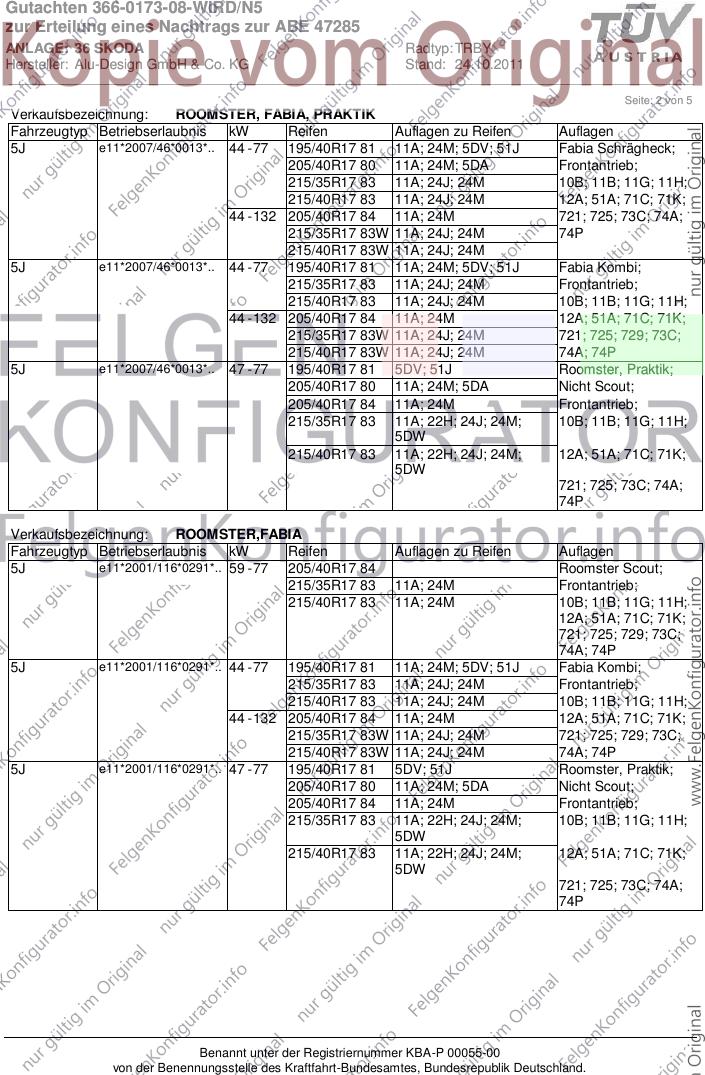

Gutachten 366-0173-08-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47285
ANLAGE: 36 SKODA Radtyp: TRBY
Hersteller: Alu-Design GmbH & Co. KG Stand: 24.10.2011
__________________________________________________________________________________________________________________
Seite: 2 von 5
Verkaufsbezeichnung: ROOMSTER, FABIA, PRAKTIK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5J e11*2007/46*0013*.. 44 - 77 195/40R17 81 11A; 24M; 5DV; 51J Fabia Schrägheck;
205/40R17 80 11A; 24M; 5DA Frontantrieb;
215/35R17 83 11A; 24J; 24M 10B; 11B; 11G; 11H;
215/40R17 83 11A; 24J; 24M 12A; 51A; 71C; 71K;
44 - 132 205/40R17 84 11A; 24M 721; 725; 73C; 74A;
215/35R17 83W 11A; 24J; 24M 74P
215/40R17 83W 11A; 24J; 24M
5J e11*2007/46*0013*.. 44 - 77 195/40R17 81 11A; 24M; 5DV; 51J Fabia Kombi;
215/35R17 83 11A; 24J; 24M Frontantrieb;
215/40R17 83 11A; 24J; 24M 10B; 11B; 11G; 11H;
44 - 132 205/40R17 84 11A; 24M 12A; 51A; 71C; 71K;
215/35R17 83W 11A; 24J; 24M 721; 725; 729; 73C;
215/40R17 83W 11A; 24J; 24M 74A; 74P
5J e11*2007/46*0013*.. 47 - 77 195/40R17 81 5DV; 51J Roomster, Praktik;
205/40R17 80 11A; 24M; 5DA Nicht Scout;
205/40R17 84 11A; 24M Frontantrieb;
215/35R17 83 11A; 22H; 24J; 24M; 10B; 11B; 11G; 11H;
5DW
215/40R17 83 11A; 22H; 24J; 24M; 12A; 51A; 71C; 71K;
5DW
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: ROOMSTER,FABIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5J e11*2001/116*0291*.. 59 - 77 205/40R17 84 Roomster Scout;
215/35R17 83 11A; 24M Frontantrieb;
215/40R17 83 11A; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
5J e11*2001/116*0291*.. 44 - 77 195/40R17 81 11A; 24M; 5DV; 51J Fabia Kombi;
215/35R17 83 11A; 24J; 24M Frontantrieb;
215/40R17 83 11A; 24J; 24M 10B; 11B; 11G; 11H;
44 - 132 205/40R17 84 11A; 24M 12A; 51A; 71C; 71K;
215/35R17 83W 11A; 24J; 24M 721; 725; 729; 73C;
215/40R17 83W 11A; 24J; 24M 74A; 74P
5J e11*2001/116*0291*.. 47 - 77 195/40R17 81 5DV; 51J Roomster, Praktik;
205/40R17 80 11A; 24M; 5DA Nicht Scout;
205/40R17 84 11A; 24M Frontantrieb;
215/35R17 83 11A; 22H; 24J; 24M; 10B; 11B; 11G; 11H;
5DW
215/40R17 83 11A; 22H; 24J; 24M; 12A; 51A; 71C; 71K;
5DW
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-08-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47285
ANLAGE: 36 SKODA Radtyp: TRBY
Hersteller: Alu-Design GmbH & Co. KG Stand: 24.10.2011
__________________________________________________________________________________________________________________
Seite: 3 von 5
Verkaufsbezeichnung: ROOMSTER,FABIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5J e11*2001/116*0291*.. 44 - 77 195/40R17 81 11A; 24M; 5DV; 51J Fabia Schrägheck;
205/40R17 80 11A; 24M; 5DA Frontantrieb;
215/35R17 83 11A; 24J; 24M 10B; 11B; 11G; 11H;
215/40R17 83 11A; 24J; 24M 12A; 51A; 71C; 71K;
44 - 132 205/40R17 84 11A; 24M 721; 725; 73C; 74A;
215/35R17 83W 11A; 24J; 24M 74P
215/40R17 83W 11A; 24J; 24M
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1U e11*2001/116*0066*.., 44 - 88 215/45R17 87 nicht für
e11*2007/46*0011*..,
e11*95/54*0066*..
44 - 110 205/50R17 89 11A; 22F; 24J; 24M; 367 gepanzerte Fz;
44 - 132 215/45R17 87W Kombi; Limousine;
225/45R17 90 11A; 22F; 24J; 24M; 367 Allradantrieb;
132 205/50R17 51G Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

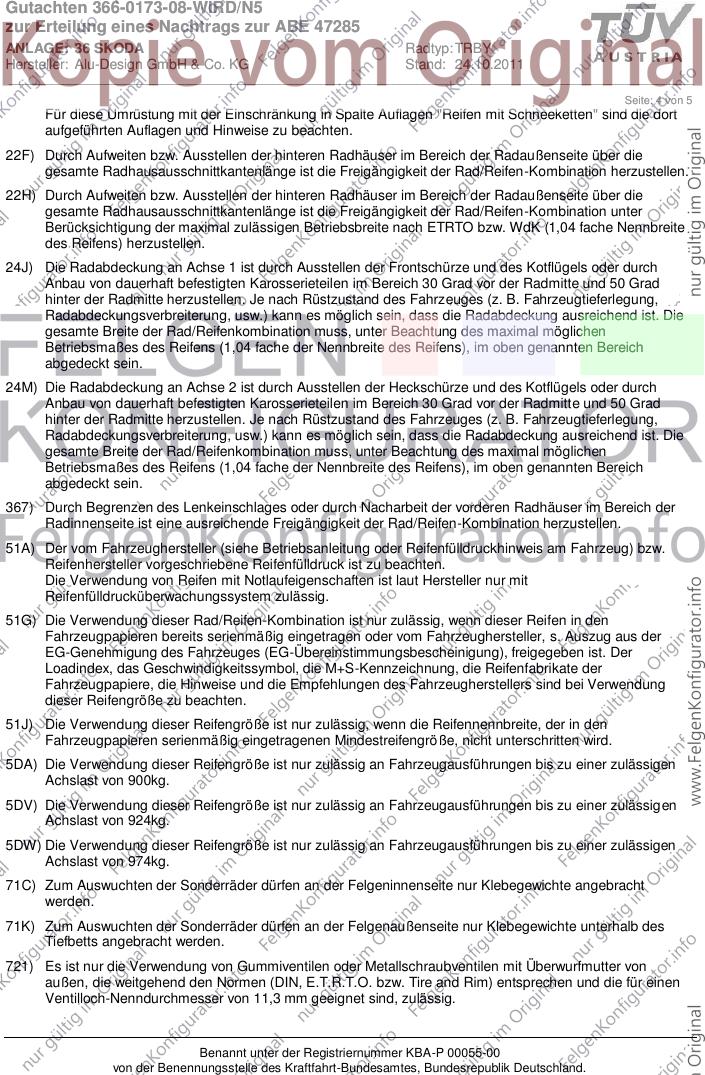

Gutachten 366-0173-08-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47285
ANLAGE: 36 SKODA Radtyp: TRBY
Hersteller: Alu-Design GmbH & Co. KG Stand: 24.10.2011
__________________________________________________________________________________________________________________
Seite: 4 von 5
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
5DA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 900kg.
5DV) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 924kg.
5DW) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 974kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-08-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47285
ANLAGE: 36 SKODA Radtyp: TRBY
Hersteller: Alu-Design GmbH & Co. KG Stand: 24.10.2011
__________________________________________________________________________________________________________________
Seite: 5 von 5
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur

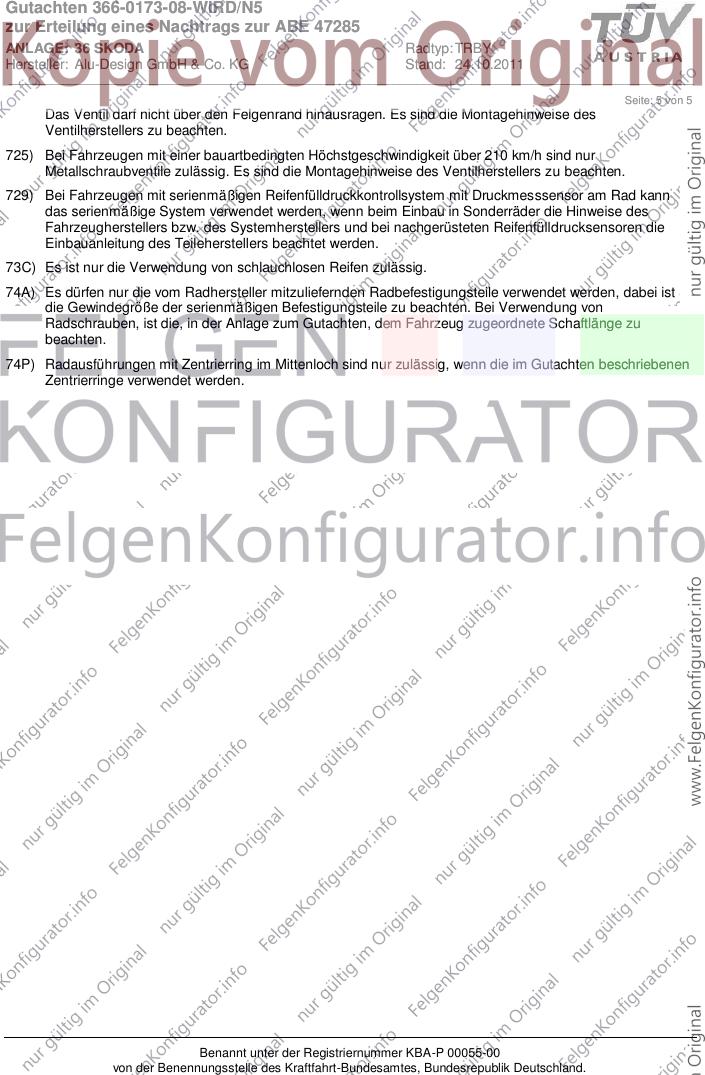

Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
