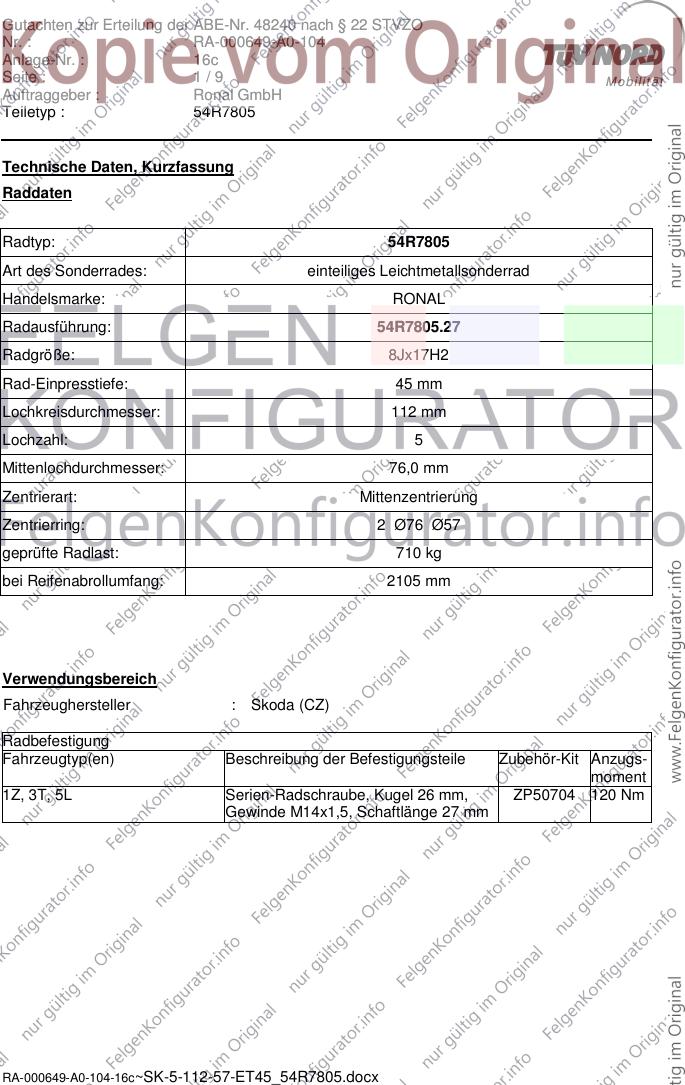

Gutachten zur Erteilung der ABE-Nr. 48240 nach § 22 STVZO
Nr. : RA-000649-A0-104
Anlage-Nr. : 16c
Seite : 1/9 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R7805
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 54R7805.27
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2105 mm
Verwendungsbereich
Fahrzeughersteller : Skoda (CZ)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1Z, 3T, 5L Serien-Radschraube, Kugel 26 mm, ZP50704 120 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
RA-000649-A0-104-16c~SK-5-112-57-ET45_54R7805.docx
Gutachten zur Erteilung der ABE-Nr. 48240 nach § 22 STVZO
Nr. : RA-000649-A0-104
Anlage-Nr. : 16c

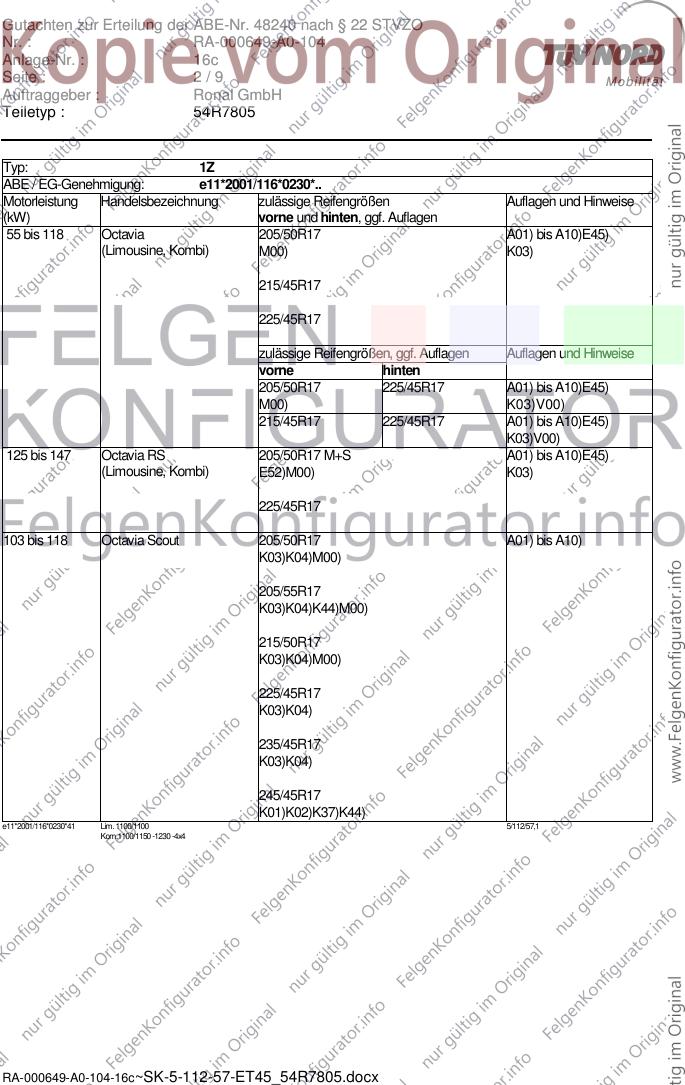

Seite : 2/9 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7805
Typ: 1Z
ABE / EG-Genehmigung: e11*2001/116*0230*..
Motorleistung Handelsbezeichnung zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 118 Octavia 205/50R17 A01) bis A10)E45)
(Limousine, Kombi) M00) K03)
215/45R17
225/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)E45)
M00) K03)V00)
215/45R17 225/45R17 A01) bis A10)E45)
K03)V00)
125 bis 147 Octavia RS 205/50R17 M+S A01) bis A10)E45)
(Limousine, Kombi) E52)M00) K03)
225/45R17
103 bis 118 Octavia Scout 205/50R17 A01) bis A10)
K03)K04)M00)
205/55R17
K03)K04)K44)M00)
215/50R17
K03)K04)M00)
225/45R17
K03)K04)
235/45R17
K03)K04)
245/45R17
K01)K02)K37)K44)
e11*2001/116*0230*41 Lim. 1100/1100 5/112/57,1
Kom.1100/1150 -1230 -4x4
RA-000649-A0-104-16c~SK-5-112-57-ET45_54R7805.docx
Gutachten zur Erteilung der ABE-Nr. 48240 nach § 22 STVZO
Nr. : RA-000649-A0-104
Anlage-Nr. : 16c
Seite : 3/9 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7805
Typ: 1Z
ABE / EG-Genehmigung: e11*2007/46*0012*..
Motorleistung Handelsbezeichnung zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 118 Octavia 205/50R17 A01) bis A10)E45)
(Limousine, Kombi) M00) K03)
215/45R17
225/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)E45)
M00) K03)V00)
215/45R17 225/45R17 A01) bis A10)E45)
K03)V00)
125 bis 147 Octavia RS 205/50R17 M+S A01) bis A10)E45)
(Limousine, Kombi) E52)M00) K03)
225/45R17
103 bis 118 Octavia Scout 205/50R17 A01) bis A10)
K03)K04)M00)
205/55R17
K03)K04)K44)M00)
215/50R17
K03)K04)M00)
225/45R17
K03)K04)
235/45R17
K03)K04)
245/45R17
K01)K02)K37)K44)
e11*2007/46*0012*08 1100/1230(1255) 5/112/57,1
RA-000649-A0-104-16c~SK-5-112-57-ET45_54R7805.docx
Gutachten zur Erteilung der ABE-Nr. 48240 nach § 22 STVZO
Nr. : RA-000649-A0-104
Anlage-Nr. : 16c

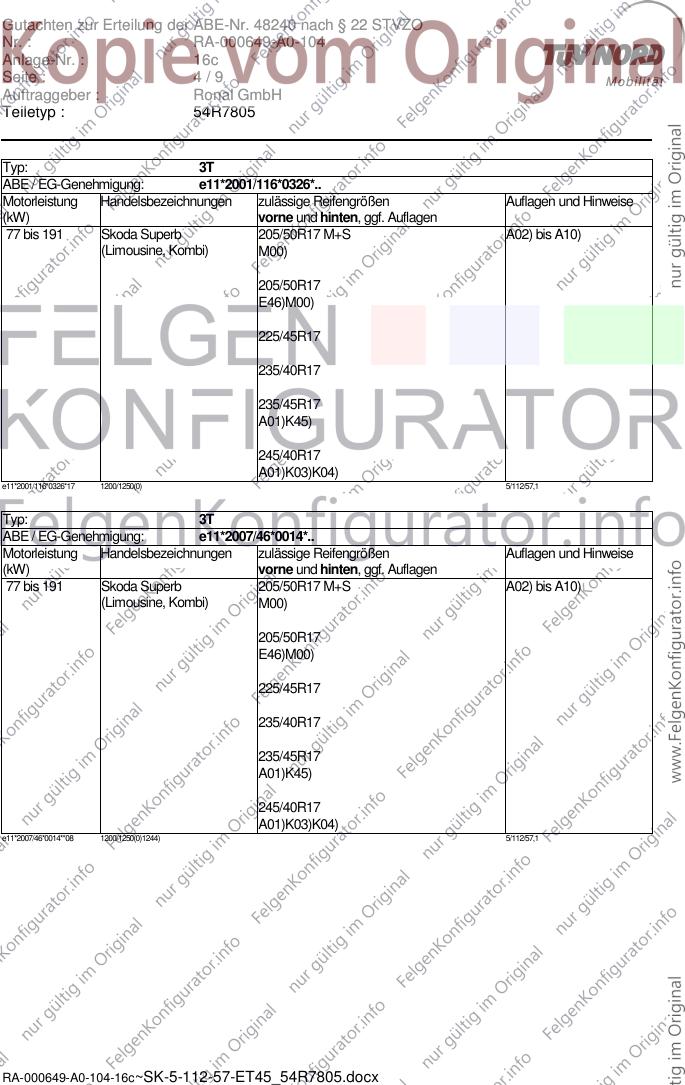

Seite : 4/9 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7805
Typ: 3T
ABE / EG-Genehmigung: e11*2001/116*0326*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 191 Skoda Superb 205/50R17 M+S A02) bis A10)
(Limousine, Kombi) M00)
205/50R17
E46)M00)
225/45R17
235/40R17
235/45R17
A01)K45)
245/40R17
A01)K03)K04)
e11*2001/116*0326*17 1200/1250(0) 5/112/57,1
Typ: 3T
ABE / EG-Genehmigung: e11*2007/46*0014*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 191 Skoda Superb 205/50R17 M+S A02) bis A10)
(Limousine, Kombi) M00)
205/50R17
E46)M00)
225/45R17
235/40R17
235/45R17
A01)K45)
245/40R17
A01)K03)K04)
e11*2007/46*0014**08 1200/1250(0)1244) 5/112/57,1
RA-000649-A0-104-16c~SK-5-112-57-ET45_54R7805.docx
Gutachten zur Erteilung der ABE-Nr. 48240 nach § 22 STVZO
Nr. : RA-000649-A0-104
Anlage-Nr. : 16c

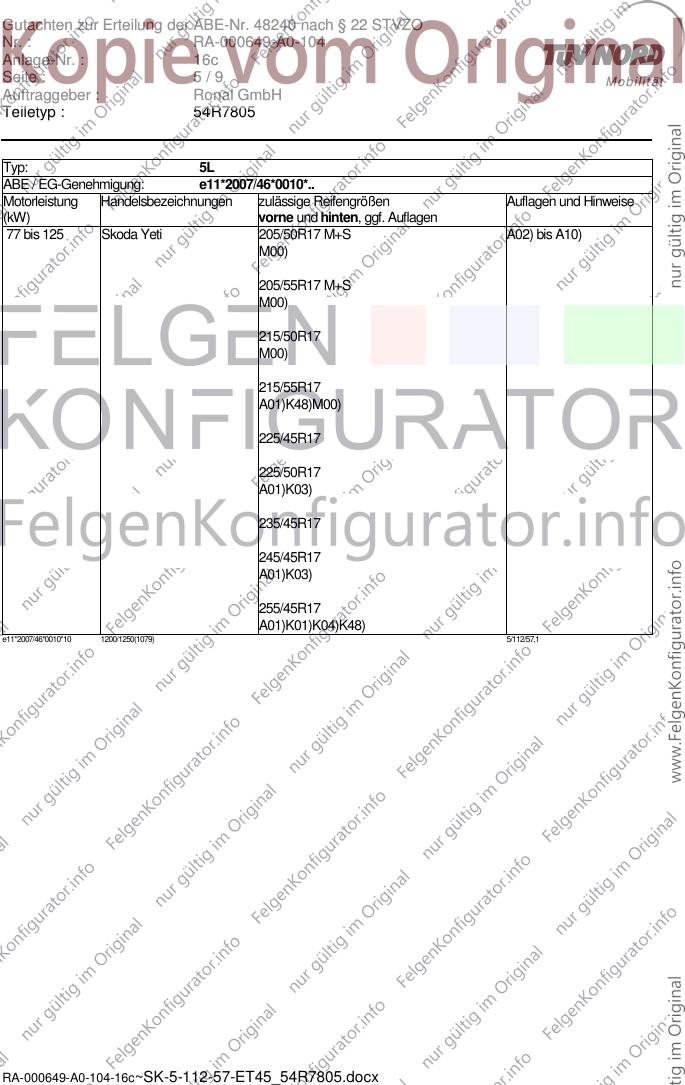

Seite : 5/9 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7805
Typ: 5L
ABE / EG-Genehmigung: e11*2007/46*0010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 125 Skoda Yeti 205/50R17 M+S A02) bis A10)
M00)
205/55R17 M+S
M00)
215/50R17
M00)
215/55R17
A01)K48)M00)
225/45R17
225/50R17
A01)K03)
235/45R17
245/45R17
A01)K03)
255/45R17
A01)K01)K04)K48)
e11*2007/46*0010*10 1200/1250(1079) 5/112/57,1
RA-000649-A0-104-16c~SK-5-112-57-ET45_54R7805.docx
Gutachten zur Erteilung der ABE-Nr. 48240 nach § 22 STVZO
Nr. : RA-000649-A0-104
Anlage-Nr. : 16c
Seite : 6/9 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7805
Typ: 5L
ABE / EG-Genehmigung: e11*2007/46*0034*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 125 Skoda Yeti 205/50R17 M+S A02) bis A10)
M00)
205/55R17 M+S
M00)
215/50R17
M00)
215/55R17
A01)K48)M00)
225/45R17
225/50R17
A01)K03)
235/45R17
245/45R17
A01)K03)
255/45R17
A01)K01)K04)K48)
e11*2007/46*0034*07 1200/1250 5/112/57,1
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf ei-
nem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
RA-000649-A0-104-16c~SK-5-112-57-ET45_54R7805.docx
Gutachten zur Erteilung der ABE-Nr. 48240 nach § 22 STVZO
Nr. : RA-000649-A0-104
Anlage-Nr. : 16c

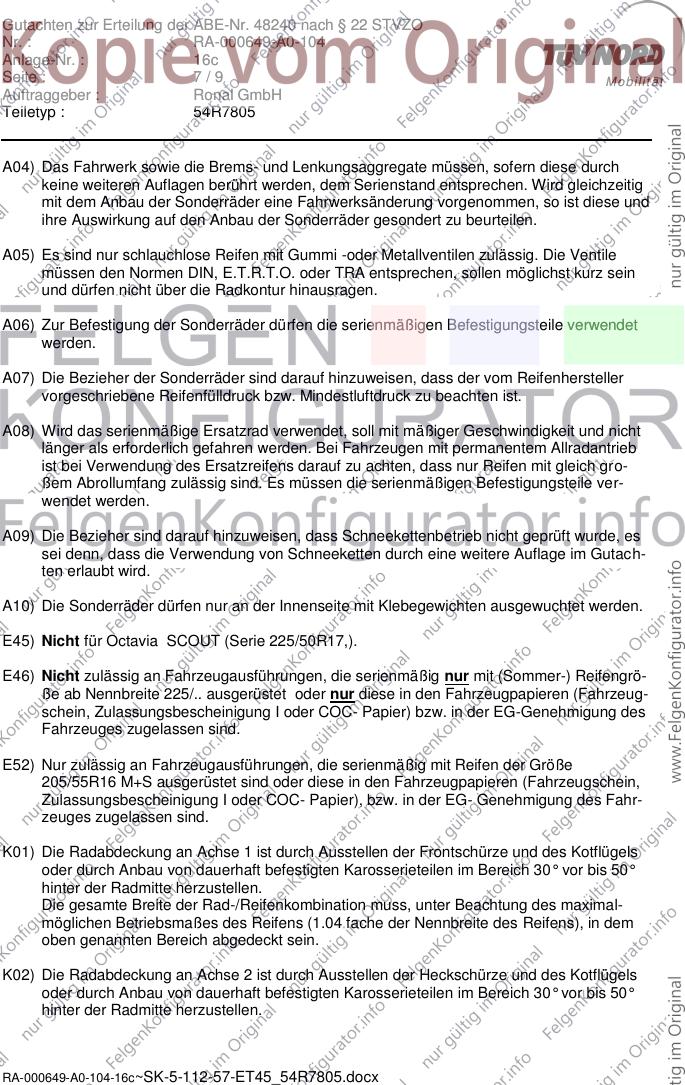

Seite : 7/9 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7805
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen die serienmäßigen Befestigungsteile verwendet
werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich gro-
ßem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile ver-
wendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutach-
ten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
E45) Nicht für Octavia SCOUT (Serie 225/50R17,).
E46) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-) Reifengrö-
ße ab Nennbreite 225/.. ausgerüstet oder nur diese in den Fahrzeugpapieren (Fahrzeug-
schein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E52) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit Reifen der Größe
205/55R16 M+S ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier), bzw. in der EG- Genehmigung des Fahr-
zeuges zugelassen sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
RA-000649-A0-104-16c~SK-5-112-57-ET45_54R7805.docx
Gutachten zur Erteilung der ABE-Nr. 48240 nach § 22 STVZO
Nr. : RA-000649-A0-104
Anlage-Nr. : 16c

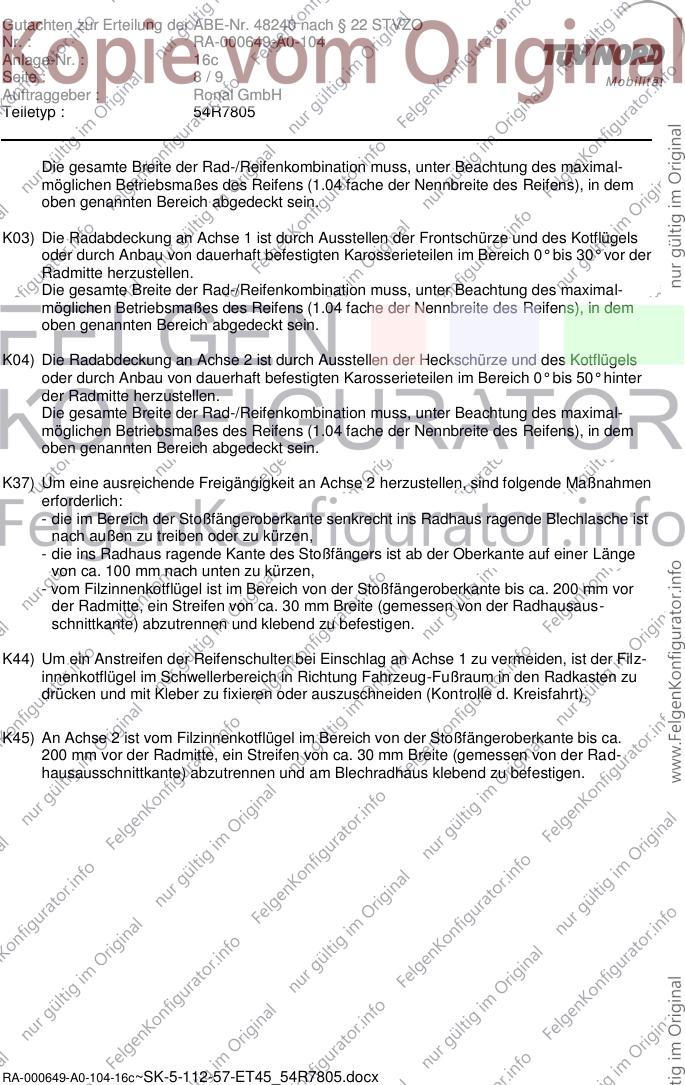

Seite : 8/9 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7805
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K37) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die im Bereich der Stoßfängeroberkante senkrecht ins Radhaus ragende Blechlasche ist
nach außen zu treiben oder zu kürzen,
- die ins Radhaus ragende Kante des Stoßfängers ist ab der Oberkante auf einer Länge
von ca. 100 mm nach unten zu kürzen,
- vom Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor
der Radmitte, ein Streifen von ca. 30 mm Breite (gemessen von der Radhausaus-
schnittkante) abzutrennen und klebend zu befestigen.
K44) Um ein Anstreifen der Reifenschulter bei Einschlag an Achse 1 zu vermeiden, ist der Filz-
innenkotflügel im Schwellerbereich in Richtung Fahrzeug-Fußraum in den Radkasten zu
drücken und mit Kleber zu fixieren oder auszuschneiden (Kontrolle d. Kreisfahrt).
K45) An Achse 2 ist vom Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis ca.
200 mm vor der Radmitte, ein Streifen von ca. 30 mm Breite (gemessen von der Rad-
hausausschnittkante) abzutrennen und am Blechradhaus klebend zu befestigen.
RA-000649-A0-104-16c~SK-5-112-57-ET45_54R7805.docx
Gutachten zur Erteilung der ABE-Nr. 48240 nach § 22 STVZO
Nr. : RA-000649-A0-104
Anlage-Nr. : 16c
Seite : 9/9 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7805

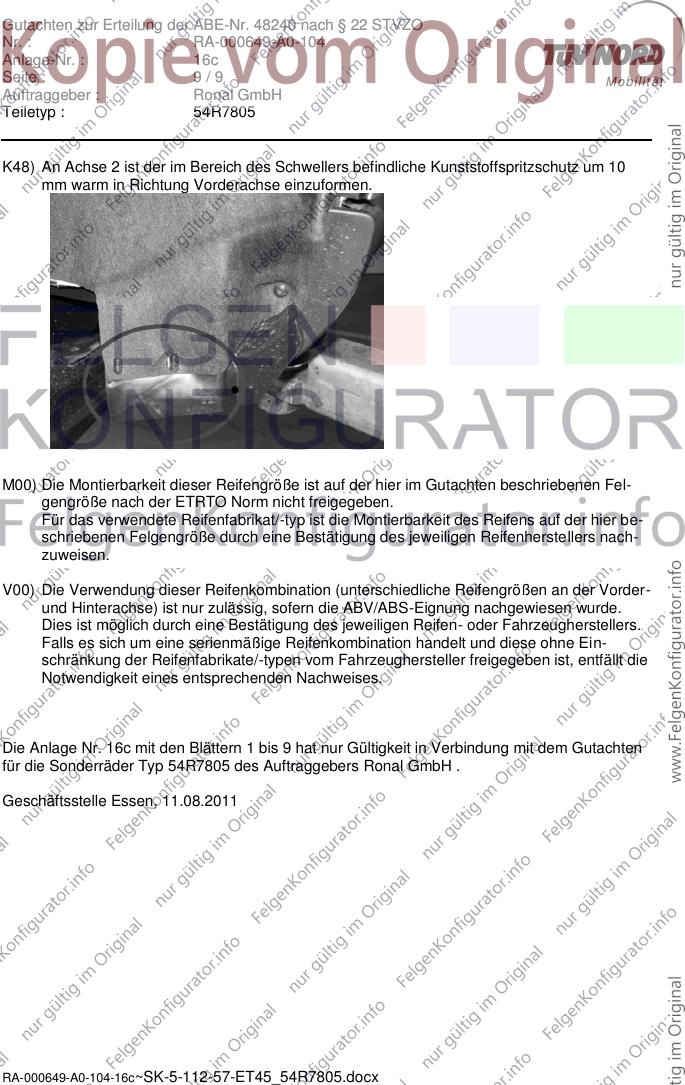

K48) An Achse 2 ist der im Bereich des Schwellers befindliche Kunststoffspritzschutz um 10
mm warm in Richtung Vorderachse einzuformen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen Fel-
gengröße nach der ETRTO Norm nicht freigegeben.
Für das verwendete Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier be-
schriebenen Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nach-
zuweisen.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne Ein-
schränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die
Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 16c mit den Blättern 1 bis 9 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 54R7805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 11.08.2011
RA-000649-A0-104-16c~SK-5-112-57-ET45_54R7805.docx
