Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 7c

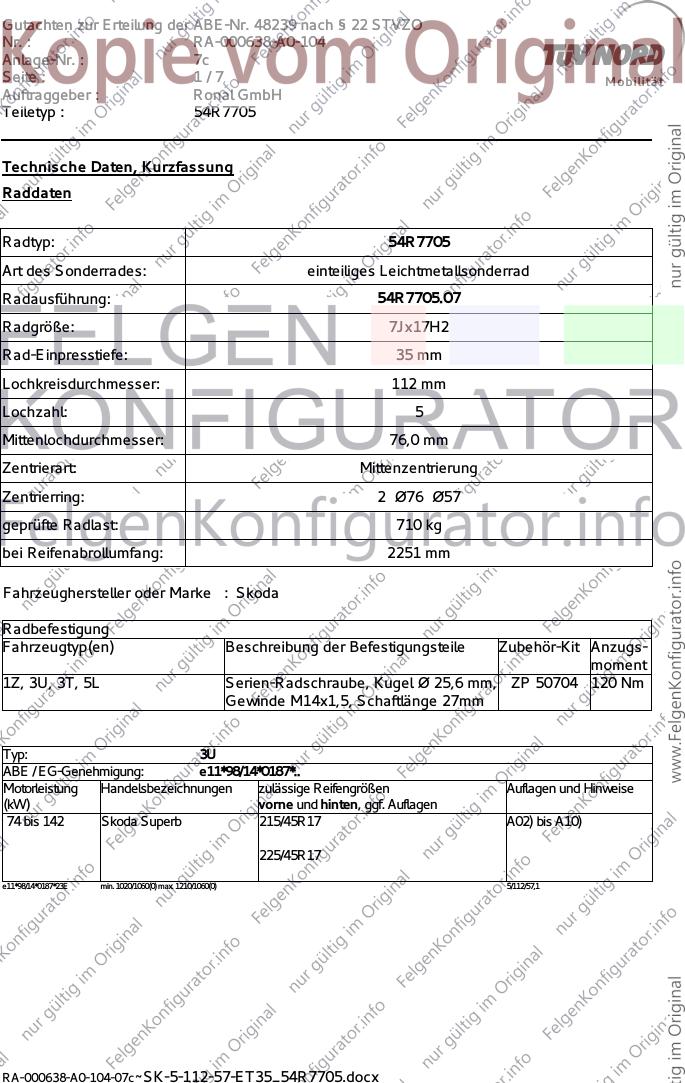

Seite : 1/7 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R7705
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 54R7705.07
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2251 mm
Fahrzeughersteller oder Marke : Skoda
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1Z, 3U, 3T, 5L Serien-Radschraube, Kugel Ø 25,6 mm, ZP 50704 120 Nm
Gewinde M14x1,5, Schaftlänge 27mm
Typ: 3U
ABE / EG-Genehmigung: e11*98/14*0187*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 142 Skoda Superb 215/45R17 A02) bis A10)
225/45R17
e11*98/14*0187*23E min. 1020/1060(0) max. 1210/1060(0) 5/112/57,1
RA-000638-A0-104-07c~SK-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 7c

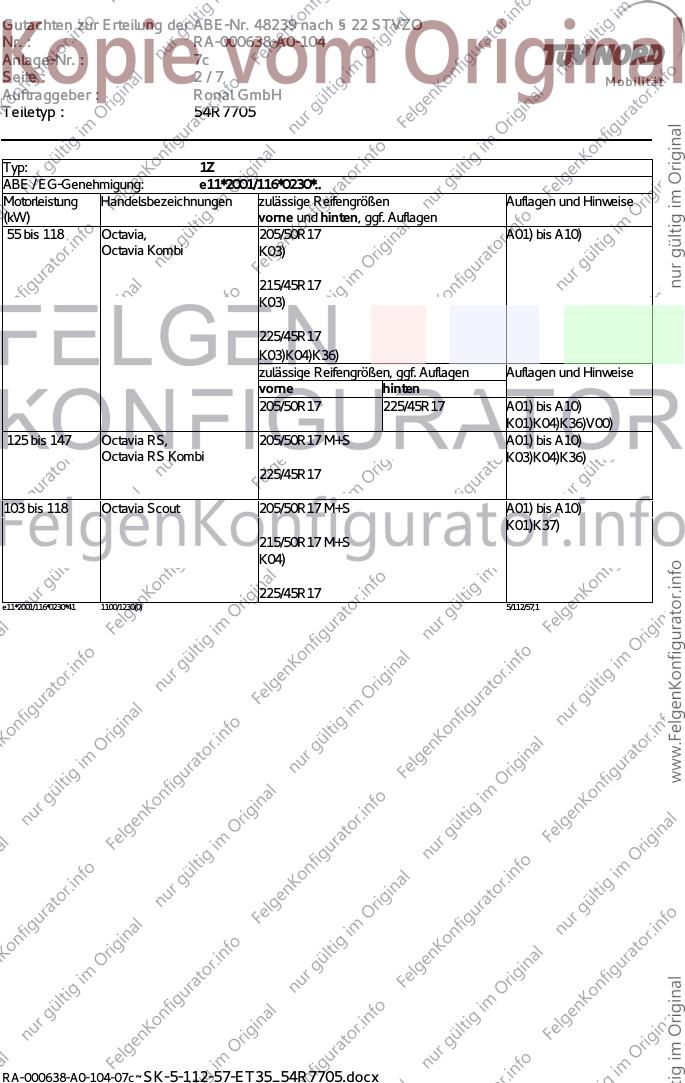

Seite : 2/7 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ: 1Z
ABE / EG-Genehmigung: e11*2001/116*0230*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 118 Octavia, 205/50R17 A01) bis A10)
Octavia Kombi K03)
215/45R17
K03)
225/45R17
K03)K04)K36)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
K01)K04)K36)V00)
125 bis 147 Octavia RS, 205/50R17 M+S A01) bis A10)
Octavia RS Kombi K03)K04)K36)
225/45R17
103 bis 118 Octavia Scout 205/50R17 M+S A01) bis A10)
K01)K37)
215/50R17 M+S
K04)
225/45R17
e11*2001/116*0230*41 1100/1230(0) 5/112/57,1
RA-000638-A0-104-07c~SK-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 7c

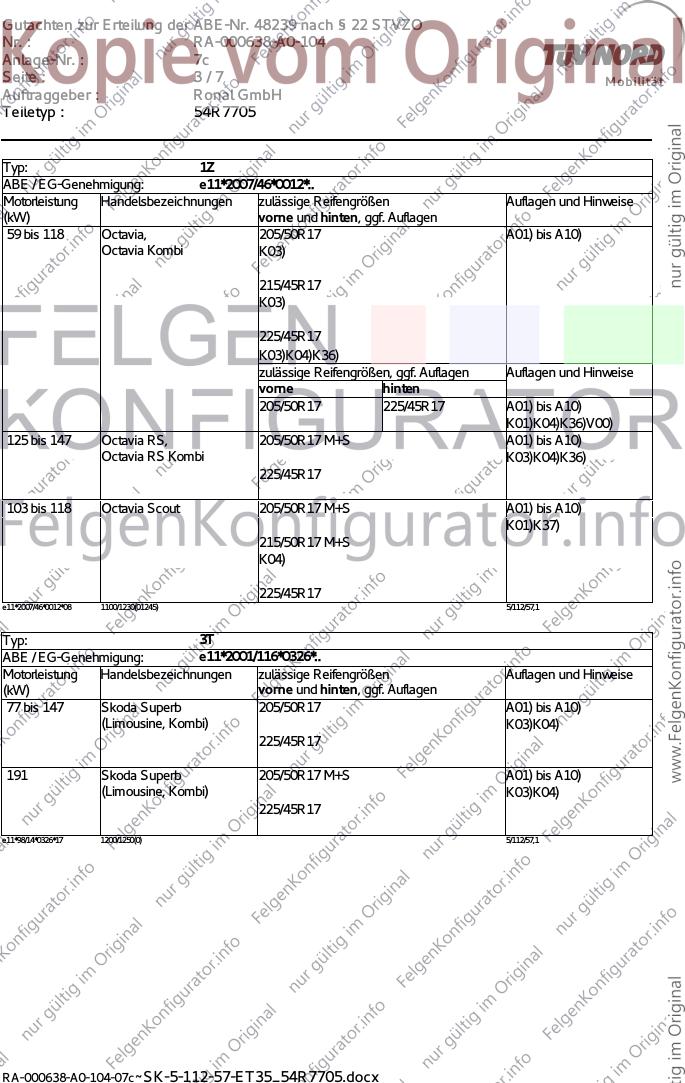

Seite : 3/7 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ: 1Z
ABE / EG-Genehmigung: e11*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 118 Octavia, 205/50R17 A01) bis A10)
Octavia Kombi K03)
215/45R17
K03)
225/45R17
K03)K04)K36)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
K01)K04)K36)V00)
125 bis 147 Octavia RS, 205/50R17 M+S A01) bis A10)
Octavia RS Kombi K03)K04)K36)
225/45R17
103 bis 118 Octavia Scout 205/50R17 M+S A01) bis A10)
K01)K37)
215/50R17 M+S
K04)
225/45R17
e11*2007/46*0012*08 1100/1230(01245) 5/112/57,1
Typ: 3T
ABE / EG-Genehmigung: e11*2001/116*0326*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 147 Skoda Superb 205/50R17 A01) bis A10)
(Limousine, Kombi) K03)K04)
225/45R17
191 Skoda Superb 205/50R17 M+S A01) bis A10)
(Limousine, Kombi) K03)K04)
225/45R17
e11*98/14*0326*17 1200/1250(0) 5/112/57,1
RA-000638-A0-104-07c~SK-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 7c

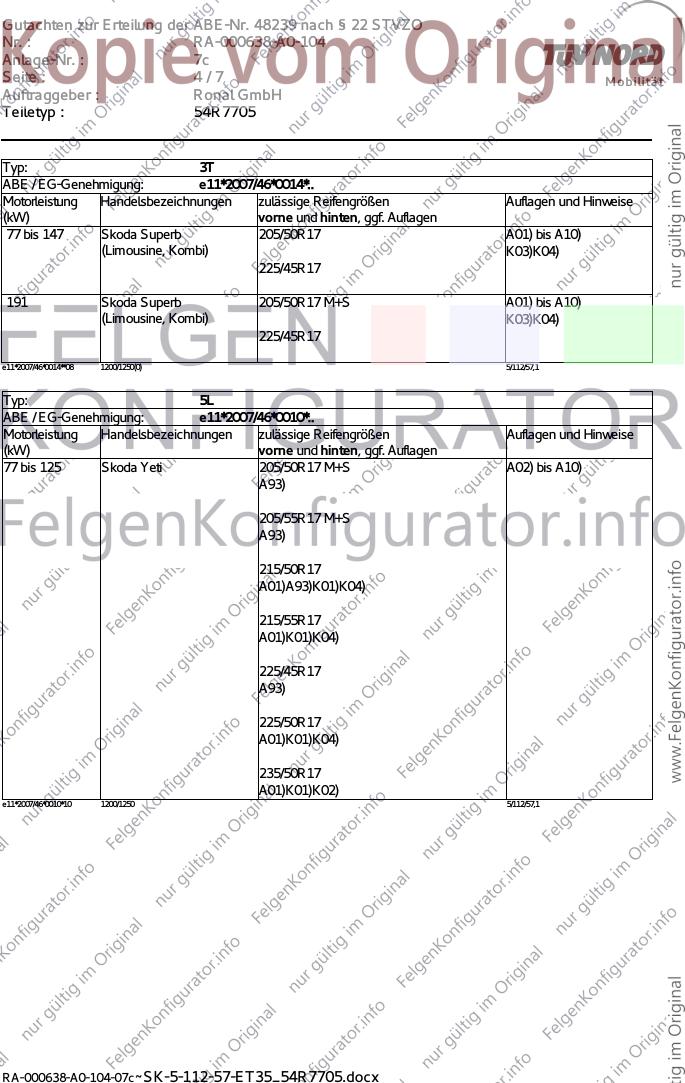

Seite : 4/7 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ: 3T
ABE / EG-Genehmigung: e11*2007/46*0014*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 147 Skoda Superb 205/50R17 A01) bis A10)
(Limousine, Kombi) K03)K04)
225/45R17
191 Skoda Superb 205/50R17 M+S A01) bis A10)
(Limousine, Kombi) K03)K04)
225/45R17
e11*2007/46*0014**08 1200/1250(0) 5/112/57,1
Typ: 5L
ABE / EG-Genehmigung: e11*2007/46*0010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 125 Skoda Yeti 205/50R17 M+S A02) bis A10)
A93)
205/55R17 M+S
A93)
215/50R17
A01)A93)K01)K04)
215/55R17
A01)K01)K04)
225/45R17
A93)
225/50R17
A01)K01)K04)
235/50R17
A01)K01)K02)
e11*2007/46*0010*10 1200/1250 5/112/57,1
RA-000638-A0-104-07c~SK-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 7c

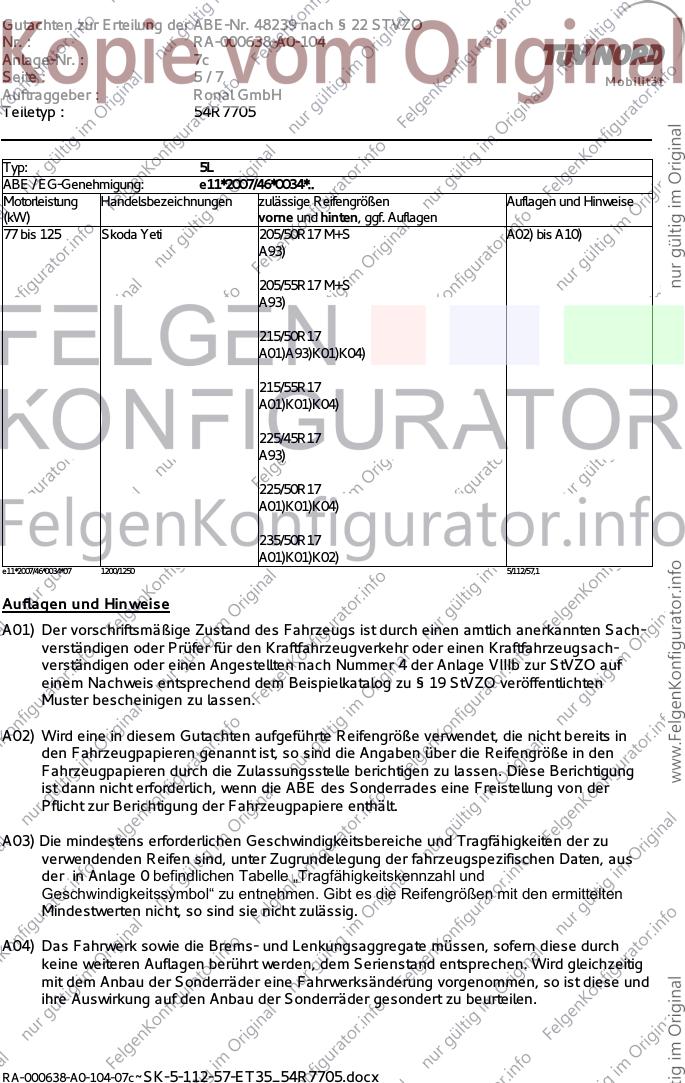

Seite : 5/7 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ: 5L
ABE / EG-Genehmigung: e11*2007/46*0034*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 125 Skoda Yeti 205/50R17 M+S A02) bis A10)
A93)
205/55R17 M+S
A93)
215/50R17
A01)A93)K01)K04)
215/55R17
A01)K01)K04)
225/45R17
A93)
225/50R17
A01)K01)K04)
235/50R17
A01)K01)K02)
e11*2007/46*0034*07 1200/1250 5/112/57,1
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
RA-000638-A0-104-07c~SK-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 7c

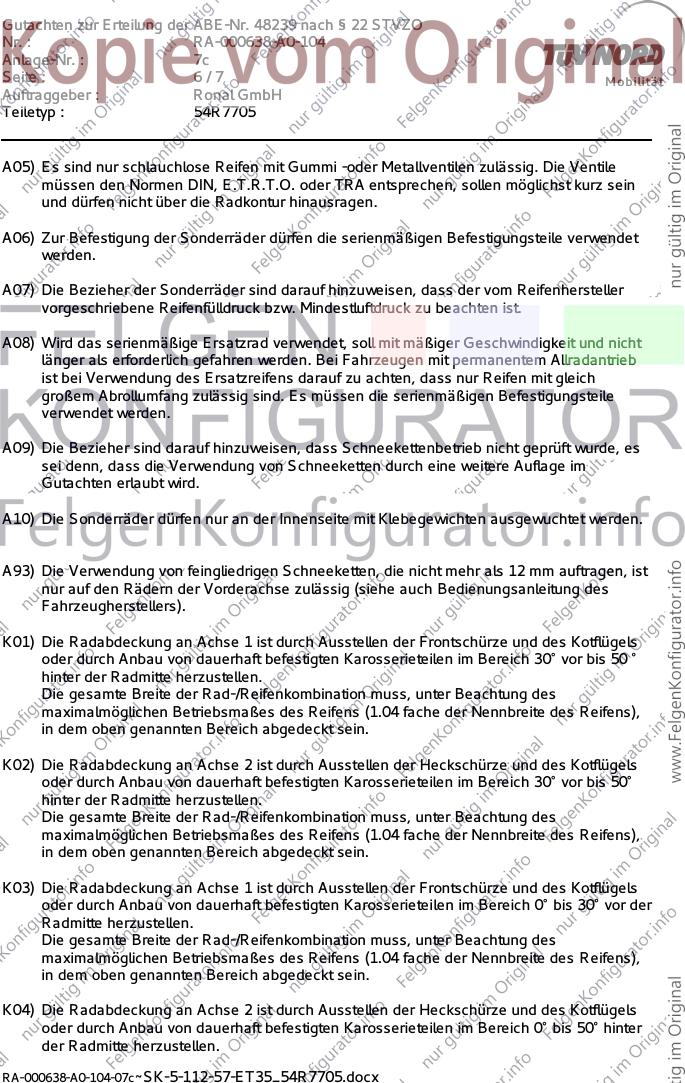

Seite : 6/7 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen die serienmäßigen Befestigungsteile verwendet
werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
RA-000638-A0-104-07c~SK-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 7c

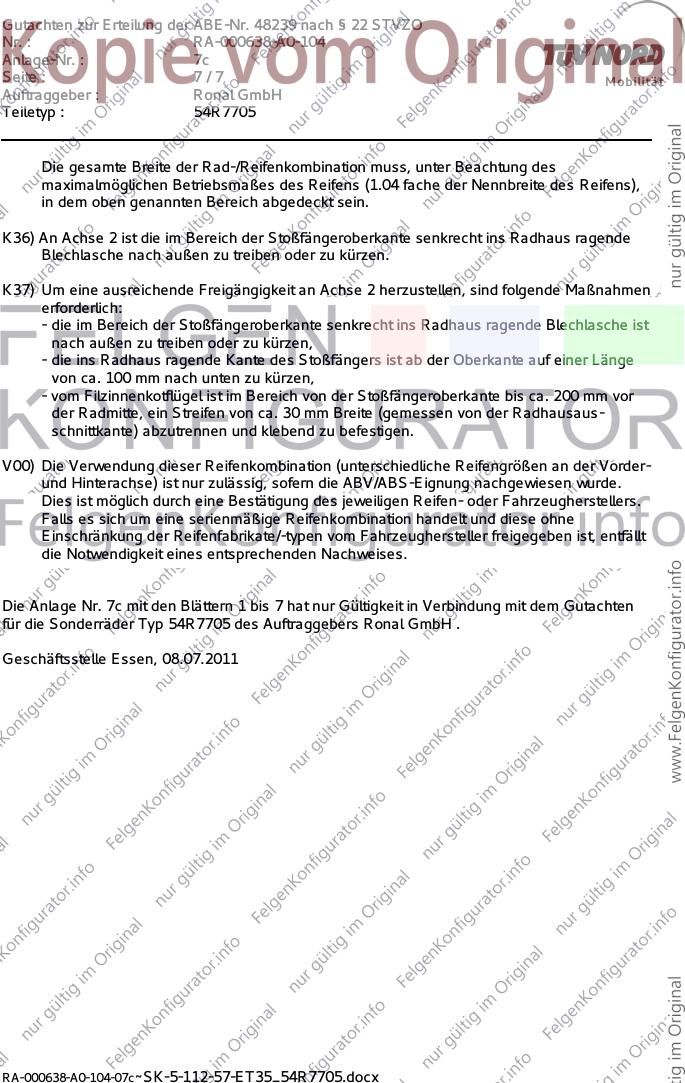

Seite : 7/7 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K36) An Achse 2 ist die im Bereich der Stoßfängeroberkante senkrecht ins Radhaus ragende
Blechlasche nach außen zu treiben oder zu kürzen.
K37) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die im Bereich der Stoßfängeroberkante senkrecht ins Radhaus ragende Blechlasche ist
nach außen zu treiben oder zu kürzen,
- die ins Radhaus ragende Kante des Stoßfängers ist ab der Oberkante auf einer Länge
von ca. 100 mm nach unten zu kürzen,
- vom Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor
der Radmitte, ein Streifen von ca. 30 mm Breite (gemessen von der Radhausaus-
schnittkante) abzutrennen und klebend zu befestigen.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 7c mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 54R7705 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 08.07.2011
