Gutachten zur Erteilung der ABE-Nr. 48107 nach § 22 STVZO
Nr. : RA-000594-A0-104
Anlage-Nr. : 24c
Seite : 1/6 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R8805
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 53R8805.27
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2260 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Skoda (CZ)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1Z, 3T, 5L Serien-Radschraube, Kugel Ø26, Ge- ZP50704 120 Nm
winde M14x1,5, Schaftlänge 27,5 mm
RA-000594-A0-104-24c~SK-5-112-57-ET45_53R8805.doc
Gutachten zur Erteilung der ABE-Nr. 48107 nach § 22 STVZO
Nr. : RA-000594-A0-104
Anlage-Nr. : 24c
Seite : 2/6 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805

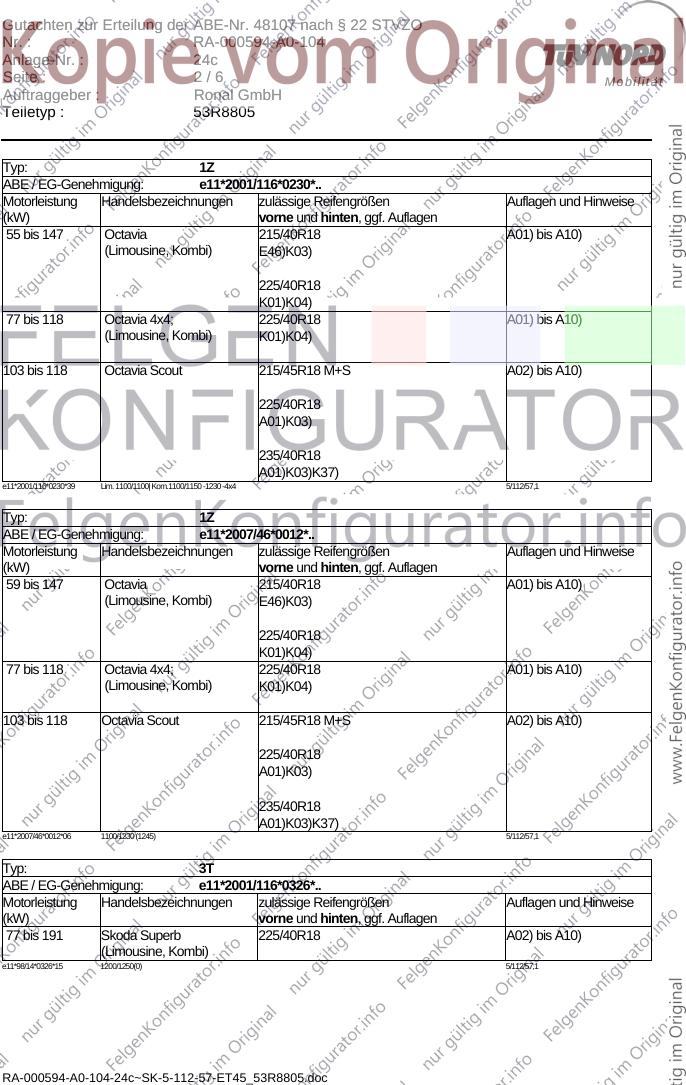

Typ: 1Z
ABE / EG-Genehmigung: e11*2001/116*0230*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 147 Octavia 215/40R18 A01) bis A10)
(Limousine, Kombi) E46)K03)
225/40R18
K01)K04)
77 bis 118 Octavia 4x4; 225/40R18 A01) bis A10)
(Limousine, Kombi) K01)K04)
103 bis 118 Octavia Scout 215/45R18 M+S A02) bis A10)
225/40R18
A01)K03)
235/40R18
A01)K03)K37)
e11*2001/116*0230*39 Lim. 1100/1100| Kom.1100/1150 -1230 -4x4 5/112/57,1
Typ: 1Z
ABE / EG-Genehmigung: e11*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 147 Octavia 215/40R18 A01) bis A10)
(Limousine, Kombi) E46)K03)
225/40R18
K01)K04)
77 bis 118 Octavia 4x4; 225/40R18 A01) bis A10)
(Limousine, Kombi) K01)K04)
103 bis 118 Octavia Scout 215/45R18 M+S A02) bis A10)
225/40R18
A01)K03)
235/40R18
A01)K03)K37)
e11*2007/46*0012*06 1100/1230 (1245) 5/112/57,1
Typ: 3T
ABE / EG-Genehmigung: e11*2001/116*0326*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 191 Skoda Superb 225/40R18 A02) bis A10)
(Limousine, Kombi)
e11*98/14*0326*15 1200/1250(0) 5/112/57,1
RA-000594-A0-104-24c~SK-5-112-57-ET45_53R8805.doc
Gutachten zur Erteilung der ABE-Nr. 48107 nach § 22 STVZO
Nr. : RA-000594-A0-104
Anlage-Nr. : 24c
Seite : 3/6 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
Typ: 3T
ABE / EG-Genehmigung: e11*2007/46*0014*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 191 Skoda Superb 225/40R18 A02) bis A10)
(Limousine, Kombi)
e11*2007/46*0014*06 1200/1250(0) 5/112/57,1
Typ: 5L
ABE / EG-Genehmigung: e11*2007/46*0010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 125 Skoda Yeti 215/45R18 A02) bis A10)
225/40R18
225/45R18
235/40R18
235/45R18
A01)K48)
245/40R18
e11*2007/46*0010*08 1200/1250 5/112/57,1
Typ: 5L
ABE / EG-Genehmigung: e11*2007/46*0034*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 125 Skoda Yeti 215/45R18 A02) bis A10)
225/40R18
225/45R18
235/40R18
235/45R18
A01)K48)
245/40R18
e11*2007/46*0034*06 1200/1250 5/112/57,1
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf ei-
nem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
RA-000594-A0-104-24c~SK-5-112-57-ET45_53R8805.doc
Gutachten zur Erteilung der ABE-Nr. 48107 nach § 22 STVZO
Nr. : RA-000594-A0-104
Anlage-Nr. : 24c
Seite : 4/6 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen die serienmäßigen Befestigungsteile verwendet
werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich gro-
ßem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile ver-
wendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutach-
ten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausge-
wuchtet werden.
E46) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-) Reifengrö-
ße ab Nennbreite 225/.. ausgerüstet oder nur diese in den Fahrzeugpapieren (Fahrzeug-
schein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000594-A0-104-24c~SK-5-112-57-ET45_53R8805.doc
Gutachten zur Erteilung der ABE-Nr. 48107 nach § 22 STVZO
Nr. : RA-000594-A0-104
Anlage-Nr. : 24c
Seite : 5/6 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30 ° vor
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K37) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die im Bereich der Stoßfängeroberkante senkrecht ins Radhaus ragende Blechlasche ist
nach außen zu treiben oder zu kürzen,
- die ins Radhaus ragende Kante des Stoßfängers ist ab der Oberkante auf einer Länge
von ca. 100 mm nach unten zu kürzen,
- vom Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor
der Radmitte, ein Streifen von ca. 30 mm Breite (gemessen von der Radhausaus-
schnittkante) abzutrennen und klebend zu befestigen.
K48) An Achse 2 ist der im Bereich des Schwellers befindliche Kunststoffspritzschutz um 10
mm warm in Richtung Vorderachse einzuformen.
RA-000594-A0-104-24c~SK-5-112-57-ET45_53R8805.doc
Gutachten zur Erteilung der ABE-Nr. 48107 nach § 22 STVZO
Nr. : RA-000594-A0-104
Anlage-Nr. : 24c
Seite : 6/6 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
Die Anlage Nr. 24c mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R8805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 16.02.2011
RA-000594-A0-104-24c~SK-5-112-57-ET45_53R8805.doc
