Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 7c

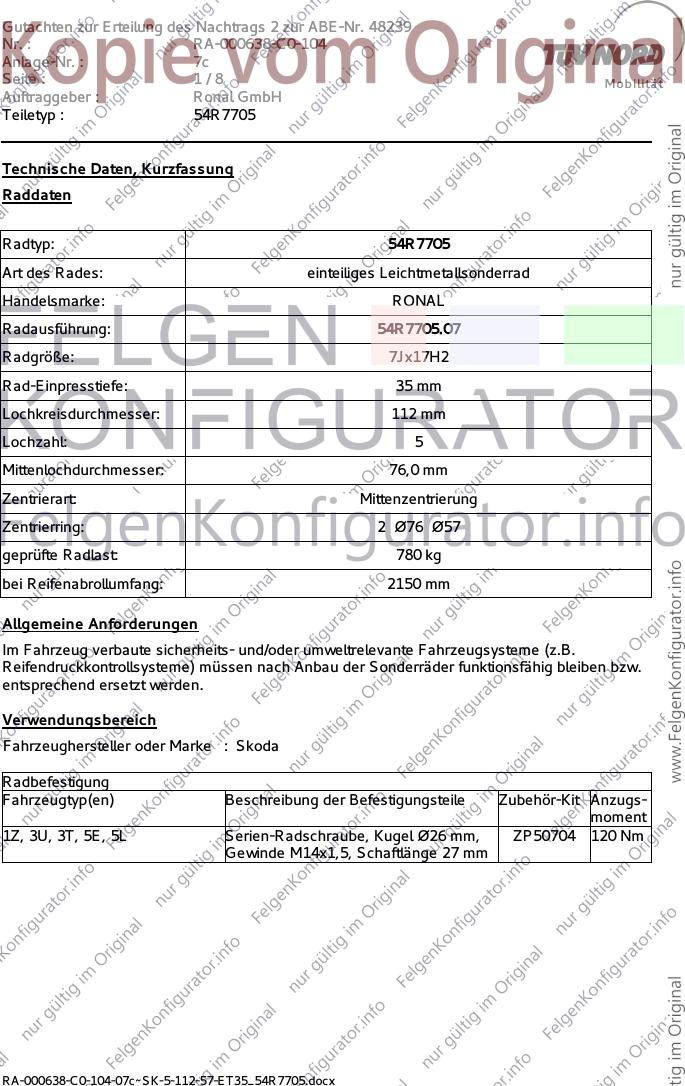

Seite : 1/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R7705
Art des Rades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 54R7705.07
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 780 kg
bei Reifenabrollumfang: 2150 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Skoda
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1Z, 3U, 3T, 5E, 5L Serien-Radschraube, Kugel Ø26 mm, ZP50704 120 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
RA-000638-C0-104-07c~SK-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 7c

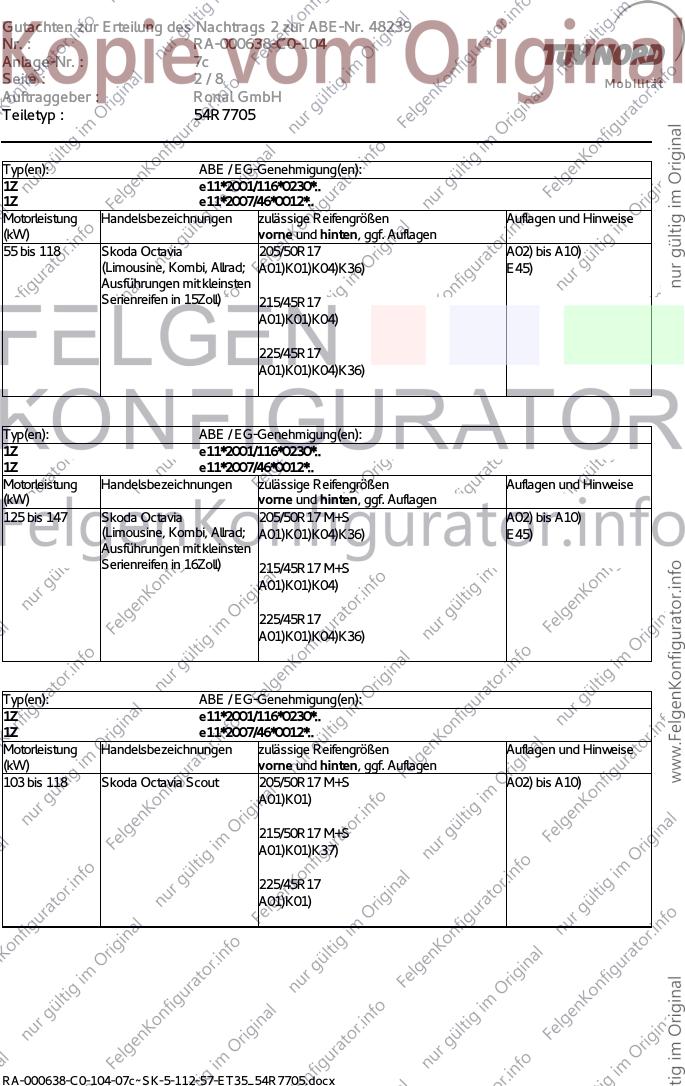

Seite : 2/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ(en): ABE / EG-Genehmigung(en):
1Z e11*2001/116*0230*..
1Z e11*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 118 Skoda Octavia 205/50R17 A02) bis A10)
(Limousine, Kombi, Allrad; A01)K01)K04)K36) E45)
Ausführungen mit kleinsten
Serienreifen in 15Zoll) 215/45R17
A01)K01)K04)
225/45R17
A01)K01)K04)K36)
Typ(en): ABE / EG-Genehmigung(en):
1Z e11*2001/116*0230*..
1Z e11*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
125 bis 147 Skoda Octavia 205/50R17 M+S A02) bis A10)
(Limousine, Kombi, Allrad; A01)K01)K04)K36) E45)
Ausführungen mit kleinsten
Serienreifen in 16Zoll) 215/45R17 M+S
A01)K01)K04)
225/45R17
A01)K01)K04)K36)
Typ(en): ABE / EG-Genehmigung(en):
1Z e11*2001/116*0230*..
1Z e11*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 bis 118 Skoda Octavia Scout 205/50R17 M+S A02) bis A10)
A01)K01)
215/50R17 M+S
A01)K01)K37)
225/45R17
A01)K01)
RA-000638-C0-104-07c~SK-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 7c

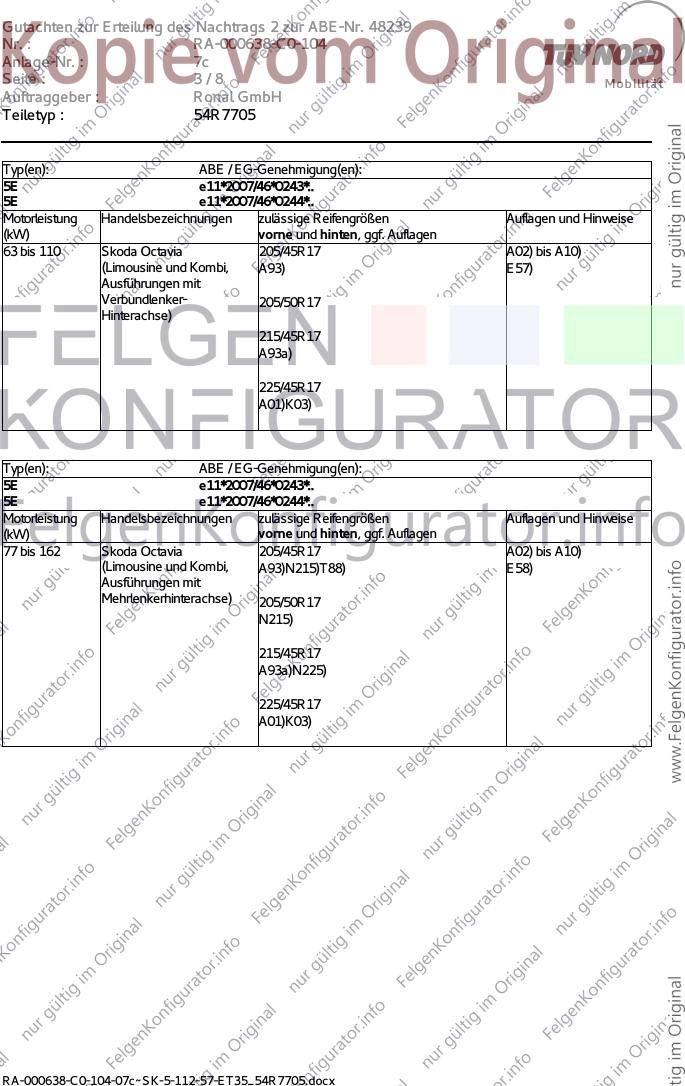

Seite : 3/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ(en): ABE / EG-Genehmigung(en):
5E e11*2007/46*0243*..
5E e11*2007/46*0244*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 Skoda Octavia 205/45R17 A02) bis A10)
(Limousine und Kombi, A93) E57)
Ausführungen mit
Verbundlenker- 205/50R17
Hinterachse)
215/45R17
A93a)
225/45R17
A01)K03)
Typ(en): ABE / EG-Genehmigung(en):
5E e11*2007/46*0243*..
5E e11*2007/46*0244*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 162 Skoda Octavia 205/45R17 A02) bis A10)
(Limousine und Kombi, A93)N215)T88) E58)
Ausführungen mit
Mehrlenkerhinterachse) 205/50R17
N215)
215/45R17
A93a)N225)
225/45R17
A01)K03)
RA-000638-C0-104-07c~SK-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 7c

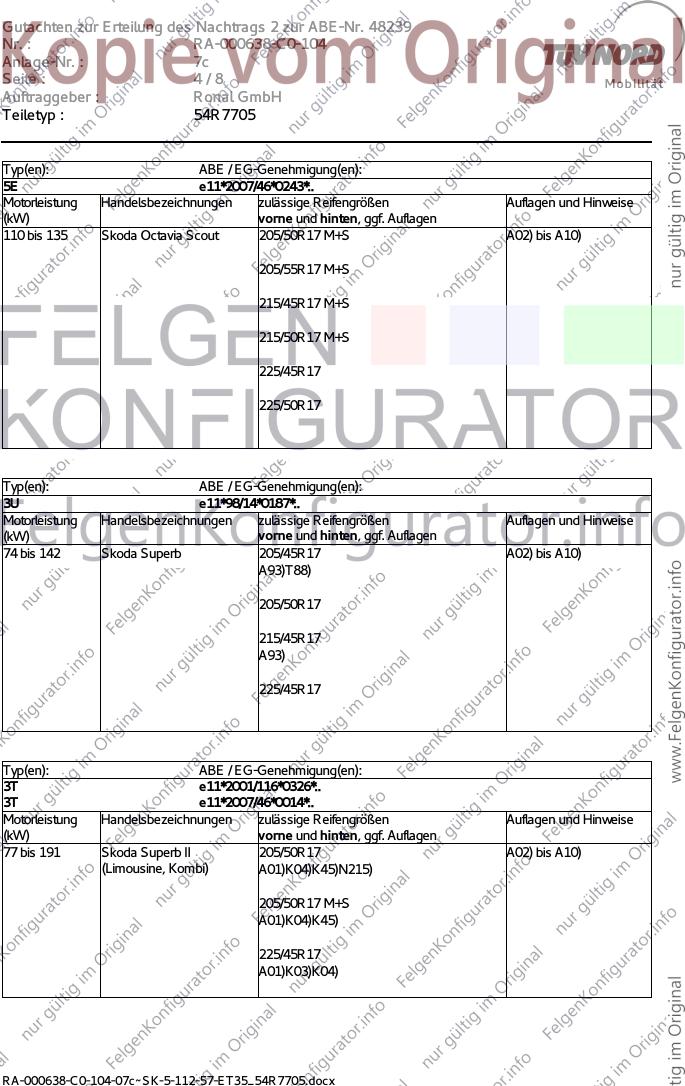

Seite : 4/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ(en): ABE / EG-Genehmigung(en):
5E e11*2007/46*0243*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 135 Skoda Octavia Scout 205/50R17 M+S A02) bis A10)
205/55R17 M+S
215/45R17 M+S
215/50R17 M+S
225/45R17
225/50R17
Typ(en): ABE / EG-Genehmigung(en):
3U e11*98/14*0187*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 142 Skoda Superb 205/45R17 A02) bis A10)
A93)T88)
205/50R17
215/45R17
A93)
225/45R17
Typ(en): ABE / EG-Genehmigung(en):
3T e11*2001/116*0326*..
3T e11*2007/46*0014*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 191 Skoda Superb II 205/50R17 A02) bis A10)
(Limousine, Kombi) A01)K04)K45)N215)
205/50R17 M+S
A01)K04)K45)
225/45R17
A01)K03)K04)
RA-000638-C0-104-07c~SK-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 7c

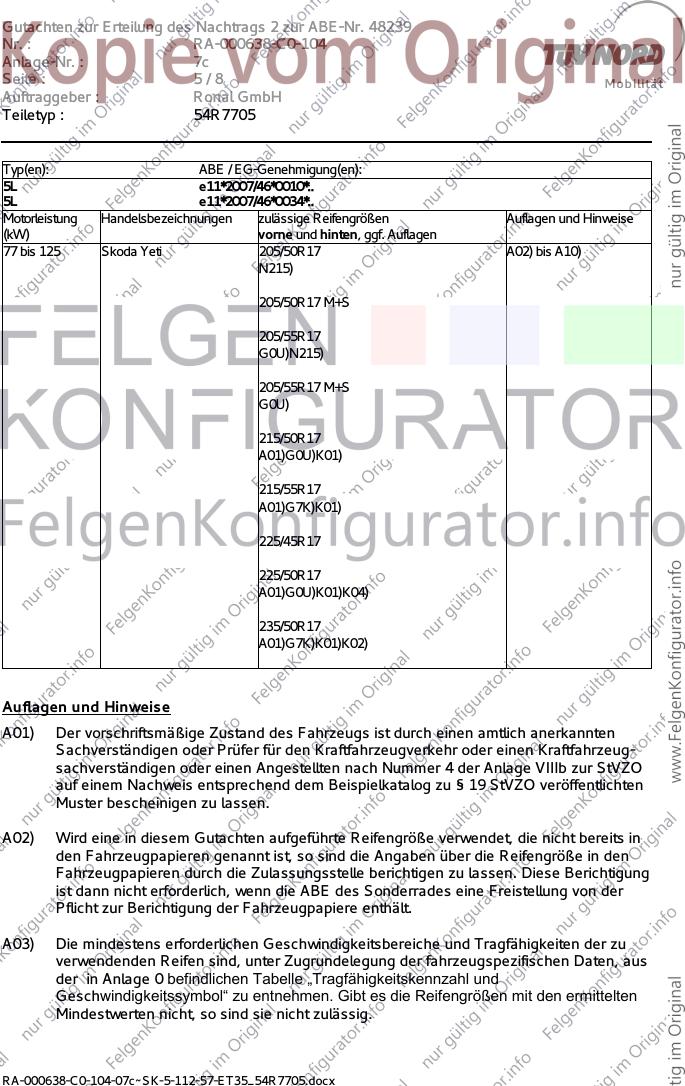

Seite : 5/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ(en): ABE / EG-Genehmigung(en):
5L e11*2007/46*0010*..
5L e11*2007/46*0034*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 125 Skoda Yeti 205/50R17 A02) bis A10)
N215)
205/50R17 M+S
205/55R17
G0U)N215)
205/55R17 M+S
G0U)
215/50R17
A01)G0U)K01)
215/55R17
A01)G7K)K01)
225/45R17
225/50R17
A01)G0U)K01)K04)
235/50R17
A01)G7K)K01)K02)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000638-C0-104-07c~SK-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 7c
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet
werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E45) Nicht für Octavia SCOUT (Serie 225/50R17).
E57) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse an Achse 2. In der
Zulassungsbescheinigung I, Feld D.2, steht an 15. und 16. Stelle im Versionenschlüssel
„VL“.
E58) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse an Achse 2. In der
Zulassungsbescheinigung I, Feld D.2, steht an 15. und 16. Stelle im Versionenschlüssel
"ML".
RA-000638-C0-104-07c~SK-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 7c

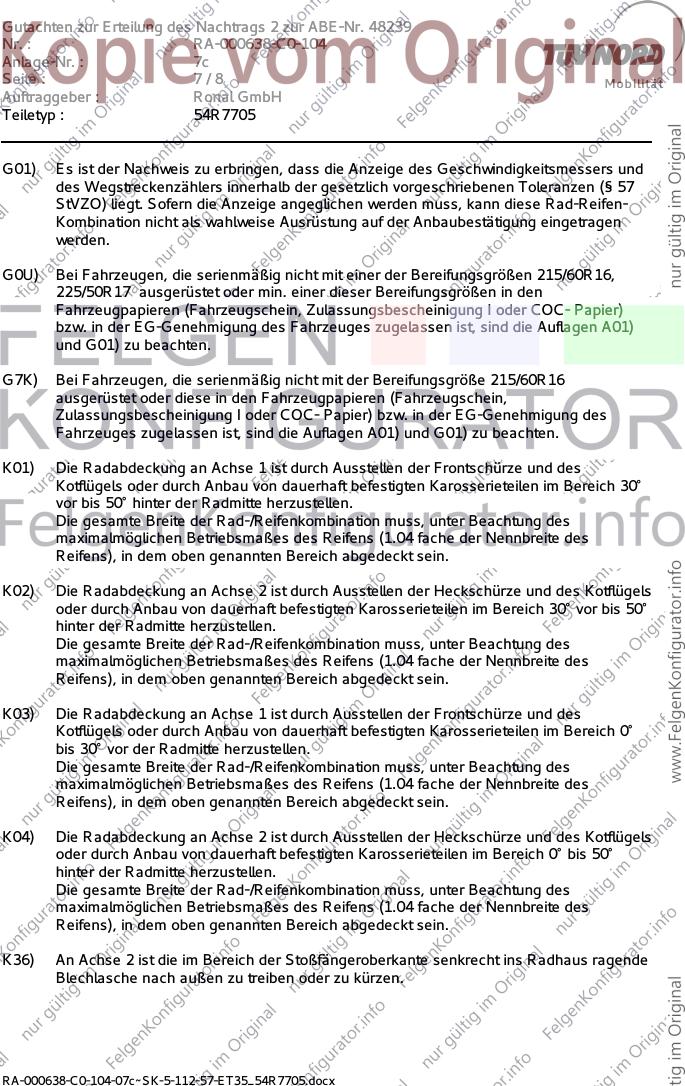

Seite : 7/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0U) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/60R16,
225/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G7K) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/60R16
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K36) An Achse 2 ist die im Bereich der Stoßfängeroberkante senkrecht ins Radhaus ragende
Blechlasche nach außen zu treiben oder zu kürzen.
RA-000638-C0-104-07c~SK-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 7c
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
K37) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende
Maßnahmen erforderlich:
- die im Bereich der Stoßfängeroberkante senkrecht ins Radhaus ragende Blechlasche
ist nach außen zu treiben oder zu kürzen,
- die ins Radhaus ragende Kante des Stoßfängers ist ab der Oberkante auf einer Länge
von ca. 100 mm nach unten zu kürzen,
- vom Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor
der Radmitte, ein Streifen von ca. 30 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen und klebend zu befestigen.
K45) An Achse 2 ist vom Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis ca.
200 mm vor der Radmitte ein Streifen von ca. 30 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen und am Blechradhaus klebend zu befestigen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 7c mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 54R7705 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 25.03.2015
RA-000638-C0-104-07c~SK-5-112-57-ET35_54R7705.docx
