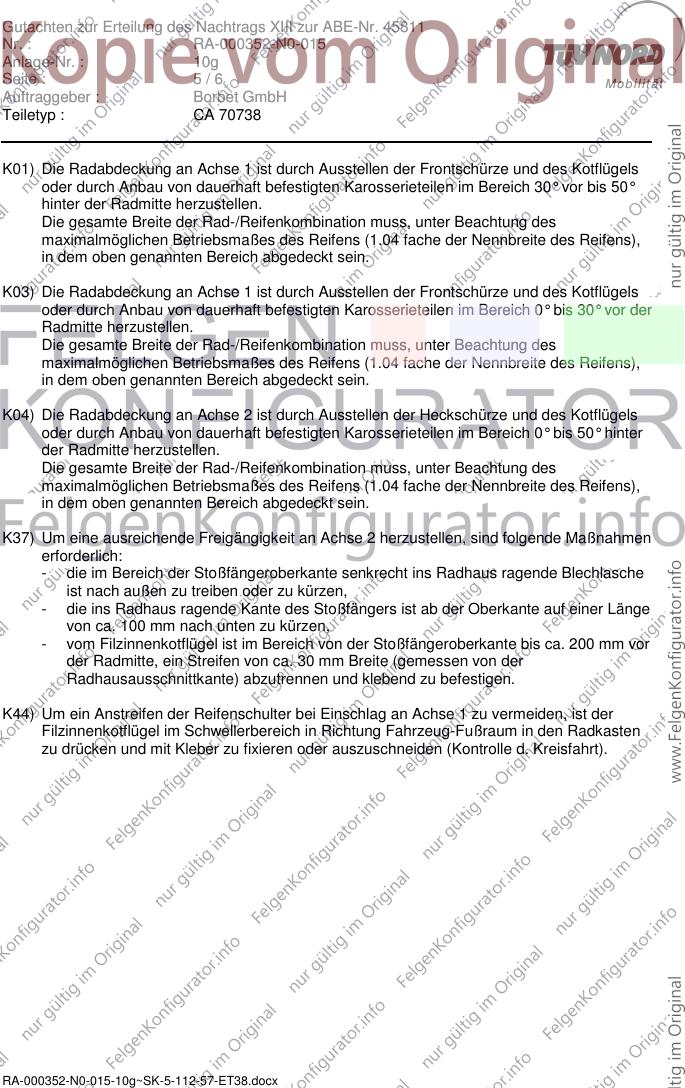

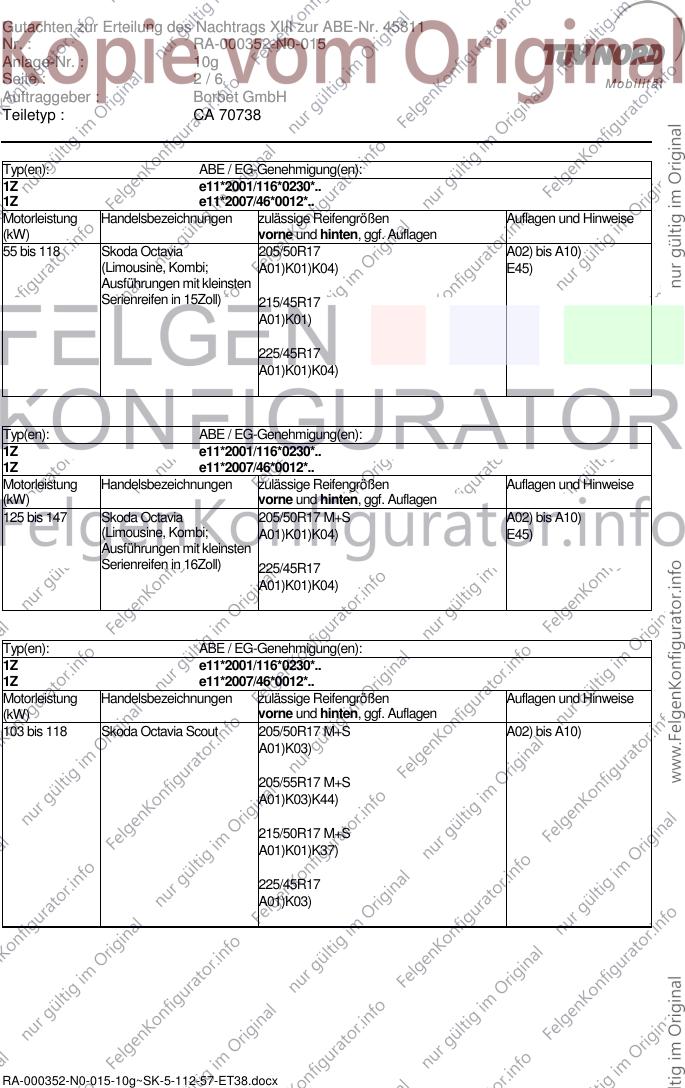

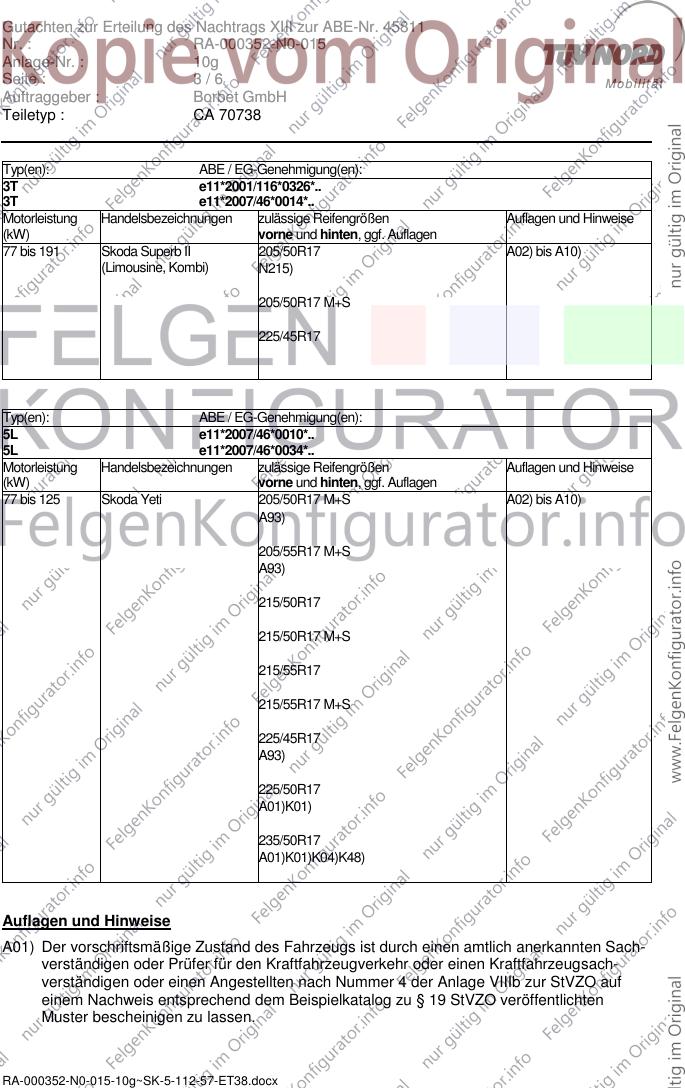

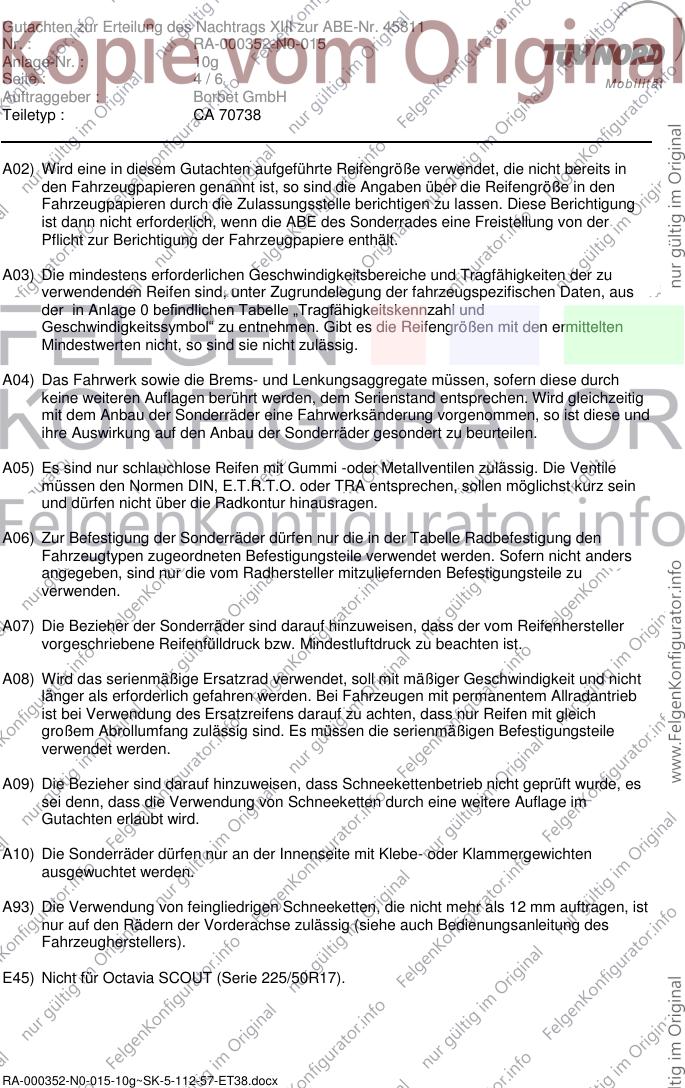

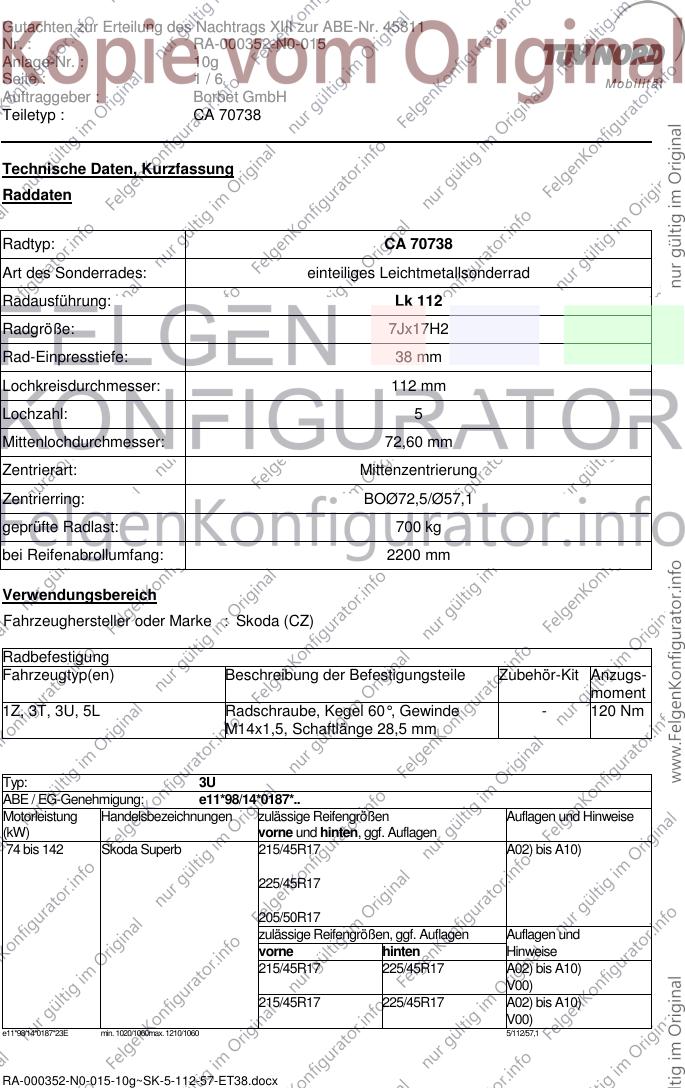

Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45811
Nr. : RA-000352-N0-015
Anlage-Nr. : 10g
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
Technische Daten, Kurzfassung
Raddaten
Radtyp: CA 70738
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: Lk 112
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 38 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ72,5/Ø57,1
geprüfte Radlast: 700 kg
bei Reifenabrollumfang: 2200 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Skoda (CZ)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1Z, 3T, 3U, 5L Radschraube, Kegel 60°, Gewinde - 120 Nm
M14x1,5, Schaftlänge 28,5 mm
Typ: 3U
ABE / EG-Genehmigung: e11*98/14*0187*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 142 Skoda Superb 215/45R17 A02) bis A10)
225/45R17
205/50R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und
vorne hinten Hinweise
215/45R17 225/45R17 A02) bis A10)
V00)
215/45R17 225/45R17 A02) bis A10)
V00)
e11*98/14*0187*23E min. 1020/1060max. 1210/1060 5/112/57,1
RA-000352-N0-015-10g~SK-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45811
Nr. : RA-000352-N0-015
Anlage-Nr. : 10g
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
Typ(en): ABE / EG-Genehmigung(en):
1Z e11*2001/116*0230*..
1Z e11*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 118 Skoda Octavia 205/50R17 A02) bis A10)
(Limousine, Kombi; A01)K01)K04) E45)
Ausführungen mit kleinsten
Serienreifen in 15Zoll) 215/45R17
A01)K01)
225/45R17
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
1Z e11*2001/116*0230*..
1Z e11*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
125 bis 147 Skoda Octavia 205/50R17 M+S A02) bis A10)
(Limousine, Kombi; A01)K01)K04) E45)
Ausführungen mit kleinsten
Serienreifen in 16Zoll) 225/45R17
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
1Z e11*2001/116*0230*..
1Z e11*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 bis 118 Skoda Octavia Scout 205/50R17 M+S A02) bis A10)
A01)K03)
205/55R17 M+S
A01)K03)K44)
215/50R17 M+S
A01)K01)K37)
225/45R17
A01)K03)
RA-000352-N0-015-10g~SK-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45811
Nr. : RA-000352-N0-015
Anlage-Nr. : 10g
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
Typ(en): ABE / EG-Genehmigung(en):
3T e11*2001/116*0326*..
3T e11*2007/46*0014*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 191 Skoda Superb II 205/50R17 A02) bis A10)
(Limousine, Kombi) N215)
205/50R17 M+S
225/45R17
Typ(en): ABE / EG-Genehmigung(en):
5L e11*2007/46*0010*..
5L e11*2007/46*0034*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 125 Skoda Yeti 205/50R17 M+S A02) bis A10)
A93)
205/55R17 M+S
A93)
215/50R17
215/50R17 M+S
215/55R17
215/55R17 M+S
225/45R17
A93)
225/50R17
A01)K01)
235/50R17
A01)K01)K04)K48)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000352-N0-015-10g~SK-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45811
Nr. : RA-000352-N0-015
Anlage-Nr. : 10g
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E45) Nicht für Octavia SCOUT (Serie 225/50R17).
RA-000352-N0-015-10g~SK-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45811
Nr. : RA-000352-N0-015
Anlage-Nr. : 10g
Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K37) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die im Bereich der Stoßfängeroberkante senkrecht ins Radhaus ragende Blechlasche
ist nach außen zu treiben oder zu kürzen,
- die ins Radhaus ragende Kante des Stoßfängers ist ab der Oberkante auf einer Länge
von ca. 100 mm nach unten zu kürzen,
- vom Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor
der Radmitte, ein Streifen von ca. 30 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen und klebend zu befestigen.
K44) Um ein Anstreifen der Reifenschulter bei Einschlag an Achse 1 zu vermeiden, ist der
Filzinnenkotflügel im Schwellerbereich in Richtung Fahrzeug-Fußraum in den Radkasten
zu drücken und mit Kleber zu fixieren oder auszuschneiden (Kontrolle d. Kreisfahrt).
RA-000352-N0-015-10g~SK-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45811
Nr. : RA-000352-N0-015
Anlage-Nr. : 10g
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
K48) An Achse 2 ist der im Bereich des Schwellers befindliche Kunststoffspritzschutz um 10
mm warm in Richtung Vorderachse einzuformen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 10g mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CA 70738 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 19.09.2012
