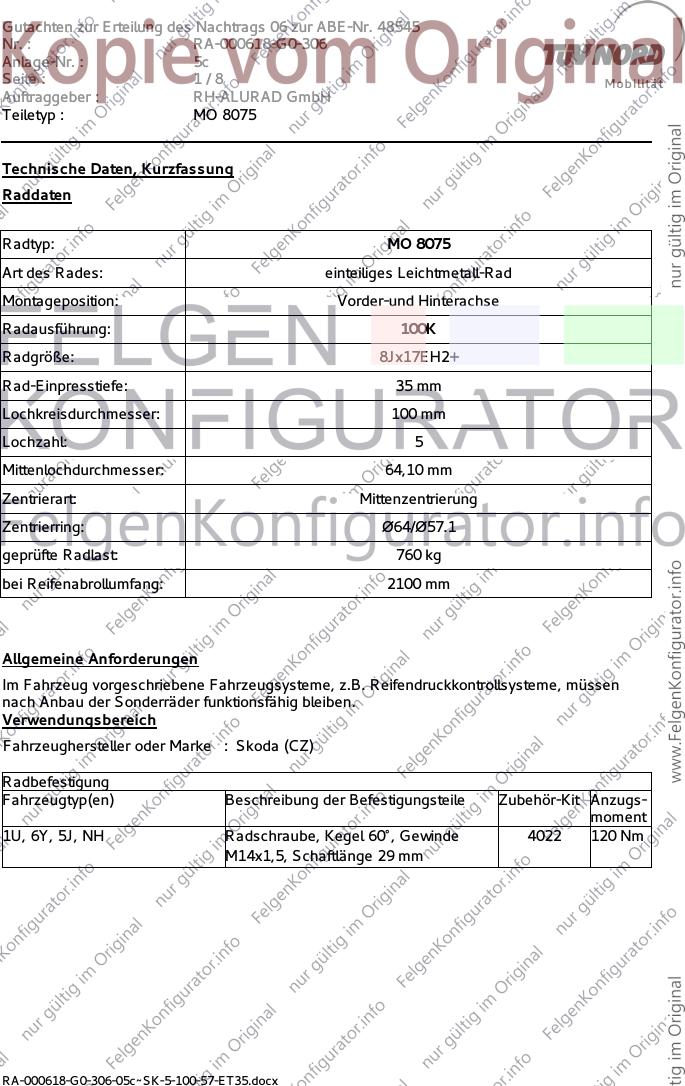

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48545
Nr. : RA-000618-G0-306
Anlage-Nr. : 5c
Seite : 1/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
Technische Daten, Kurzfassung
Raddaten
Radtyp: MO 8075
Art des Rades: einteiliges Leichtmetall-Rad
Montageposition: Vorder-und Hinterachse
Radausführung: 100K
Radgröße: 8Jx17EH2+
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 64,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø64/Ø57.1
geprüfte Radlast: 760 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Skoda (CZ)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1U, 6Y, 5J, NH Radschraube, Kegel 60°, Gewinde 4022 120 Nm
M14x1,5, Schaftlänge 29 mm
RA-000618-G0-306-05c~SK-5-100-57-ET35.docx

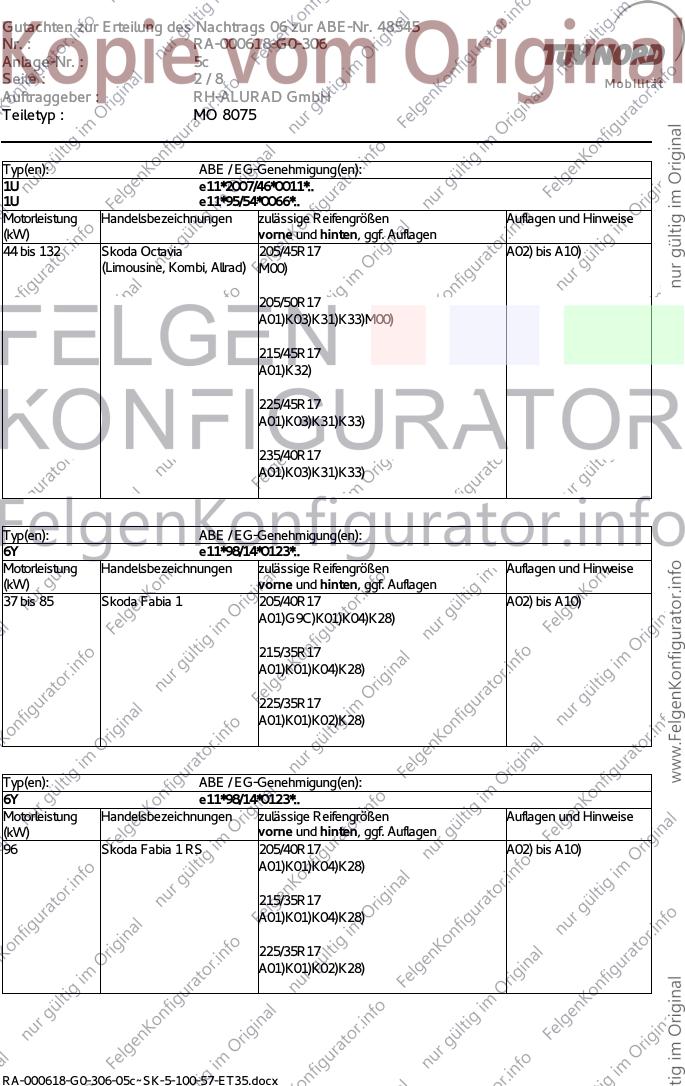

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48545
Nr. : RA-000618-G0-306
Anlage-Nr. : 5c
Seite : 2/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
Typ(en): ABE / EG-Genehmigung(en):
1U e11*2007/46*0011*..
1U e11*95/54*0066*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 132 Skoda Octavia 205/45R17 A02) bis A10)
(Limousine, Kombi, Allrad) M00)
205/50R17
A01)K03)K31)K33)M00)
215/45R17
A01)K32)
225/45R17
A01)K03)K31)K33)
235/40R17
A01)K03)K31)K33)
Typ(en): ABE / EG-Genehmigung(en):
6Y e11*98/14*0123*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
37 bis 85 Skoda Fabia 1 205/40R17 A02) bis A10)
A01)G9C)K01)K04)K28)
215/35R17
A01)K01)K04)K28)
225/35R17
A01)K01)K02)K28)
Typ(en): ABE / EG-Genehmigung(en):
6Y e11*98/14*0123*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 Skoda Fabia 1 RS 205/40R17 A02) bis A10)
A01)K01)K04)K28)
215/35R17
A01)K01)K04)K28)
225/35R17
A01)K01)K02)K28)
RA-000618-G0-306-05c~SK-5-100-57-ET35.docx

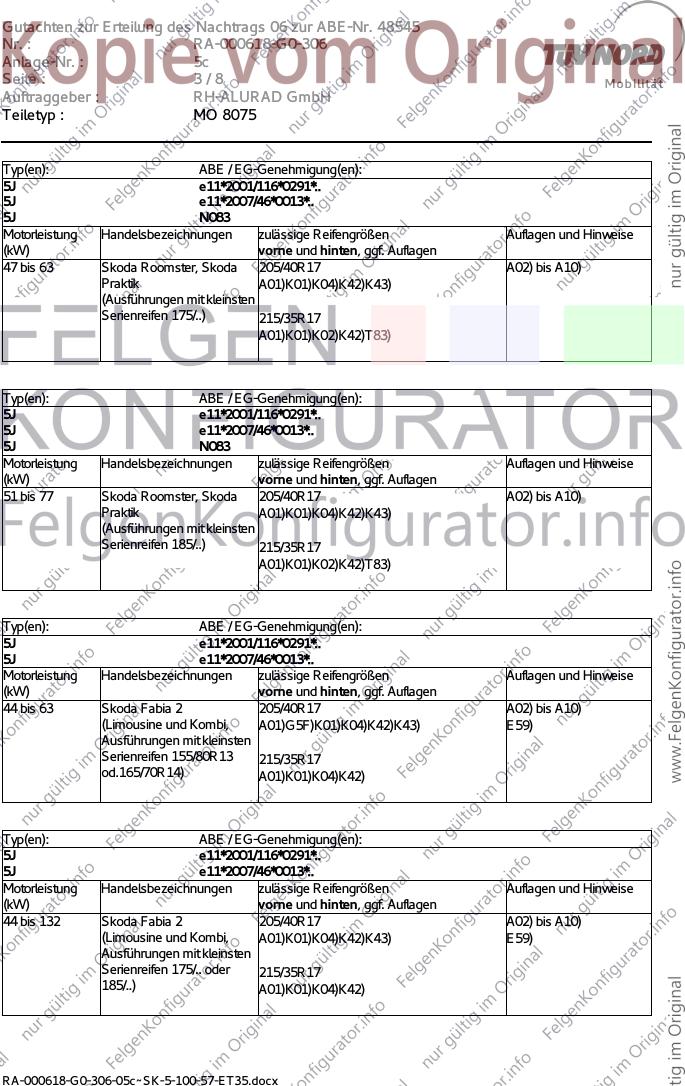

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48545
Nr. : RA-000618-G0-306
Anlage-Nr. : 5c
Seite : 3/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
Typ(en): ABE / EG-Genehmigung(en):
5J e11*2001/116*0291*..
5J e11*2007/46*0013*..
5J N083
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
47 bis 63 Skoda Roomster, Skoda 205/40R17 A02) bis A10)
Praktik A01)K01)K04)K42)K43)
(Ausführungen mit kleinsten
Serienreifen 175/..) 215/35R17
A01)K01)K02)K42)T83)
Typ(en): ABE / EG-Genehmigung(en):
5J e11*2001/116*0291*..
5J e11*2007/46*0013*..
5J N083
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 77 Skoda Roomster, Skoda 205/40R17 A02) bis A10)
Praktik A01)K01)K04)K42)K43)
(Ausführungen mit kleinsten
Serienreifen 185/..) 215/35R17
A01)K01)K02)K42)T83)
Typ(en): ABE / EG-Genehmigung(en):
5J e11*2001/116*0291*..
5J e11*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 63 Skoda Fabia 2 205/40R17 A02) bis A10)
(Limousine und Kombi, A01)G5F)K01)K04)K42)K43) E59)
Ausführungen mit kleinsten
Serienreifen 155/80R13 215/35R17
od.165/70R14) A01)K01)K04)K42)
Typ(en): ABE / EG-Genehmigung(en):
5J e11*2001/116*0291*..
5J e11*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 132 Skoda Fabia 2 205/40R17 A02) bis A10)
(Limousine und Kombi, A01)K01)K04)K42)K43) E59)
Ausführungen mit kleinsten
Serienreifen 175/.. oder 215/35R17
185/..) A01)K01)K04)K42)
RA-000618-G0-306-05c~SK-5-100-57-ET35.docx

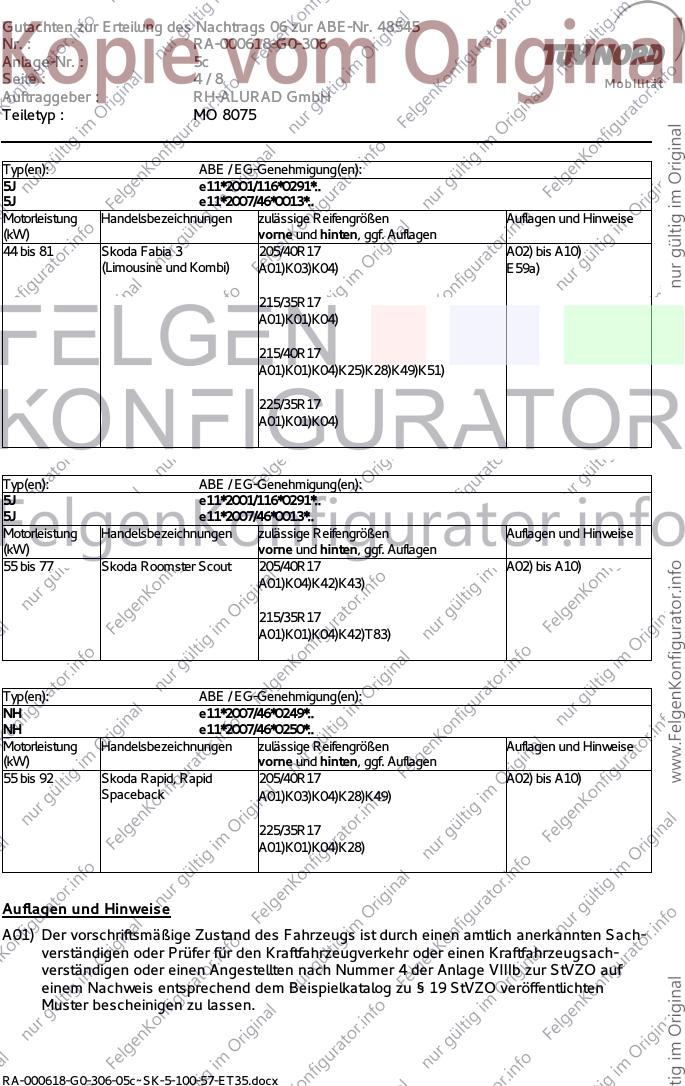

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48545
Nr. : RA-000618-G0-306
Anlage-Nr. : 5c
Seite : 4/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
Typ(en): ABE / EG-Genehmigung(en):
5J e11*2001/116*0291*..
5J e11*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 81 Skoda Fabia 3 205/40R17 A02) bis A10)
(Limousine und Kombi) A01)K03)K04) E59a)
215/35R17
A01)K01)K04)
215/40R17
A01)K01)K04)K25)K28)K49)K51)
225/35R17
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
5J e11*2001/116*0291*..
5J e11*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 77 Skoda Roomster Scout 205/40R17 A02) bis A10)
A01)K04)K42)K43)
215/35R17
A01)K01)K04)K42)T83)
Typ(en): ABE / EG-Genehmigung(en):
NH e11*2007/46*0249*..
NH e11*2007/46*0250*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 92 Skoda Rapid, Rapid 205/40R17 A02) bis A10)
Spaceback A01)K03)K04)K28)K49)
225/35R17
A01)K01)K04)K28)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000618-G0-306-05c~SK-5-100-57-ET35.docx

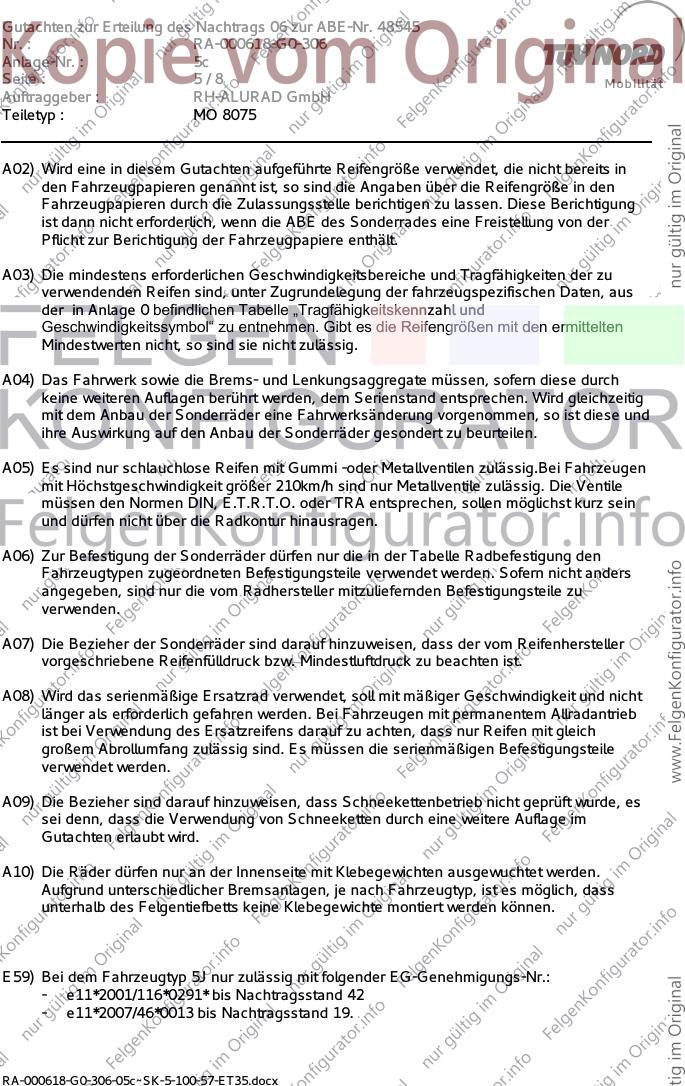

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48545
Nr. : RA-000618-G0-306
Anlage-Nr. : 5c
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
Aufgrund unterschiedlicher Bremsanlagen, je nach Fahrzeugtyp, ist es möglich, dass
unterhalb des Felgentiefbetts keine Klebegewichte montiert werden können.
E59) Bei dem Fahrzeugtyp 5J nur zulässig mit folgender EG-Genehmigungs-Nr.:
- e11*2001/116*0291* bis Nachtragsstand 42
- e11*2007/46*0013 bis Nachtragsstand 19.
RA-000618-G0-306-05c~SK-5-100-57-ET35.docx

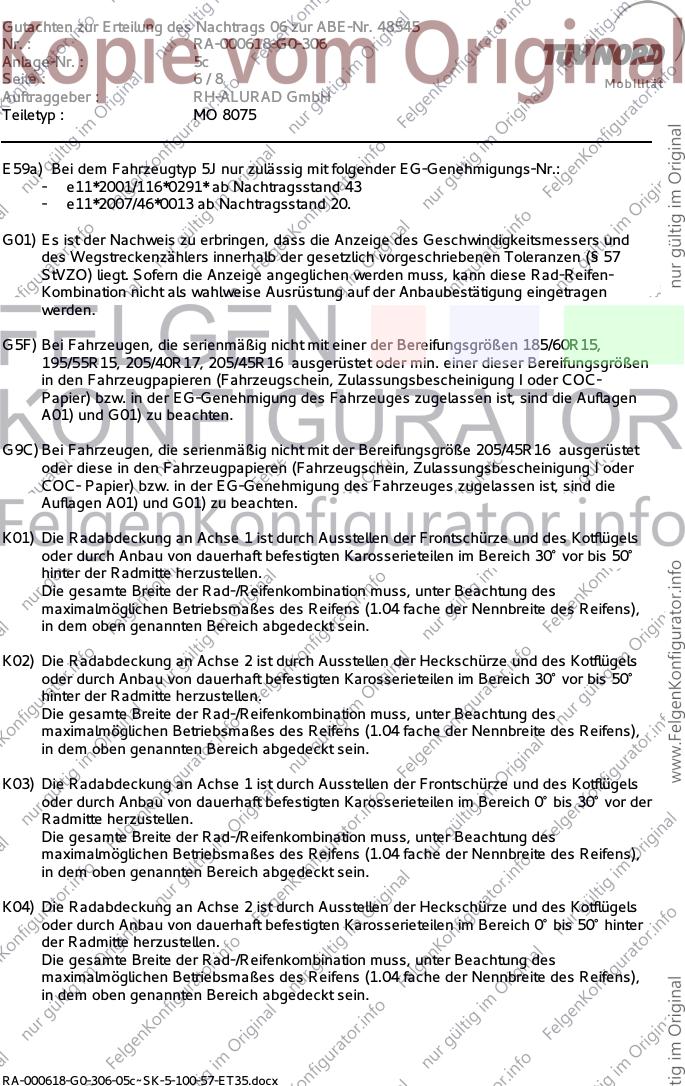

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48545
Nr. : RA-000618-G0-306
Anlage-Nr. : 5c
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
E59a) Bei dem Fahrzeugtyp 5J nur zulässig mit folgender EG-Genehmigungs-Nr.:
- e11*2001/116*0291* ab Nachtragsstand 43
- e11*2007/46*0013 ab Nachtragsstand 20.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G5F) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 185/60R15,
195/55R15, 205/40R17, 205/45R16 ausgerüstet oder min. einer dieser Bereifungsgrößen
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen
A01) und G01) zu beachten.
G9C) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 205/45R16 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000618-G0-306-05c~SK-5-100-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48545
Nr. : RA-000618-G0-306
Anlage-Nr. : 5c
Seite : 7/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K31) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkante ist im Bereich von der seitlichen Stoßleiste bis zur
Stoßfängeroberkante aufzuweiten,
- sofern vorhanden, sind an Achse 2 vom Kunststoffinnenkotflügel, im Bereich von ca.
100 mm vor und hinter der Radmitte der Stoßfängeroberkante bis zur seitlichen
Stoßleiste, ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen, oder dieser vollkommen an das Blechradhaus
anzulegen.
K32) An Achse 2 ist - sofern vorhanden - vom Kunststoffinnenkotflügel im Bereich ab
Seitenschutzleiste bis etwa zur Radmitte ein Streifen von ca. 50 mm Höhe (gemessen von
der Radhausausschnittkante) abzutrennen, oder dieser ganz an das Blechradhaus
anzulegen.
K33) Bei Fahrzeugausführungen mit Turbomotor (Diesel-, Benzinmotor) ist im rechten
vorderen Radhaus der Luftkanal, der zum Ladeluftkühler führt, zur Fahrzeugmitte hin zu
versetzen (Kontrollmöglichkeit ausreichender Freigängigkeit durch Kreisfahrt). Auflage
A01 ist anzuwenden .
K42) An Achse 2 ist die Radhauskante im Bereich von 100 mm unterhalb seitlicher
Türschutzleiste bis ca. 100 mm hinter der senkrechten Radmittenachse aufzuweiten.
K43) An Achse 2 ist das Kunststoffinnenradhaus im aufgeweiteten Bereich um ca. 40 mm zu
kürzen und eng an das Radhaus anzulegen.
K49) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschrauben an den Blechlaschen im Bereich Radmitte und 50° hinter
der Radmitte sind zu entfernen,
- die Radhauskante und die Blechlaschen sind im Bereich Oberkante Stoßfänger bis
50° hinter der Radmitte umzulegen,
- der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter
die umgelegte Radhauskante zu klemmen.
K51) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im gesamten Radhauskantenbereich bis zur
Stoßfängeroberkante eng an das Radhaus zu kleben oder auszuschneiden.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
RA-000618-G0-306-05c~SK-5-100-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48545
Nr. : RA-000618-G0-306
Anlage-Nr. : 5c
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075

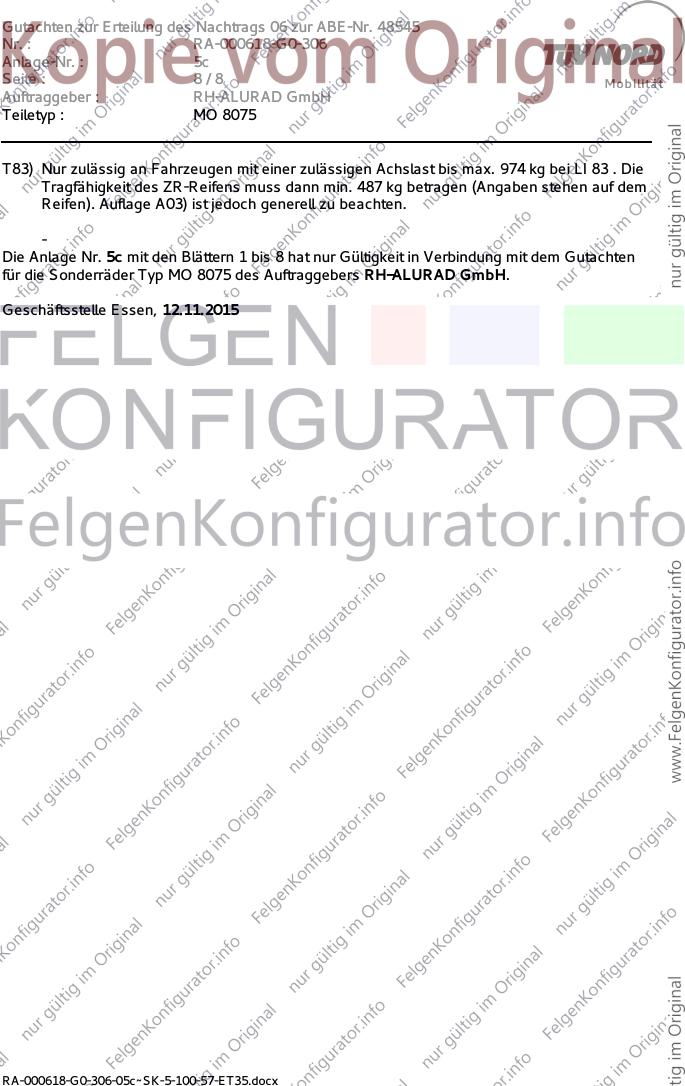

T83) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 974 kg bei LI 83 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 487 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
-
Die Anlage Nr. 5c mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ MO 8075 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 12.11.2015
RA-000618-G0-306-05c~SK-5-100-57-ET35.docx
