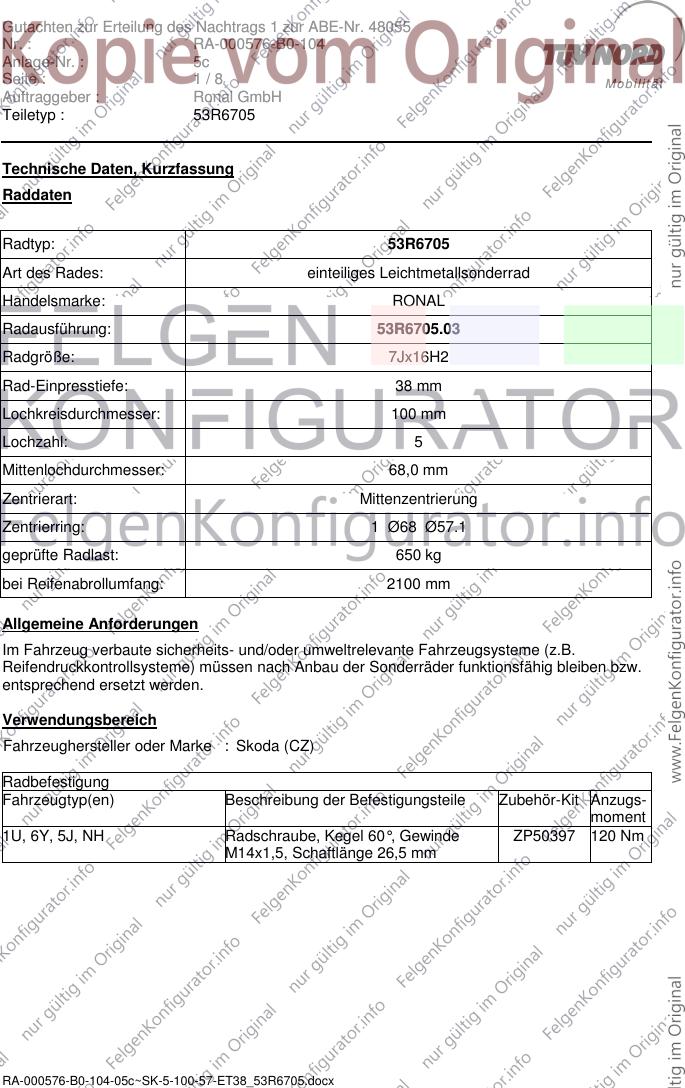

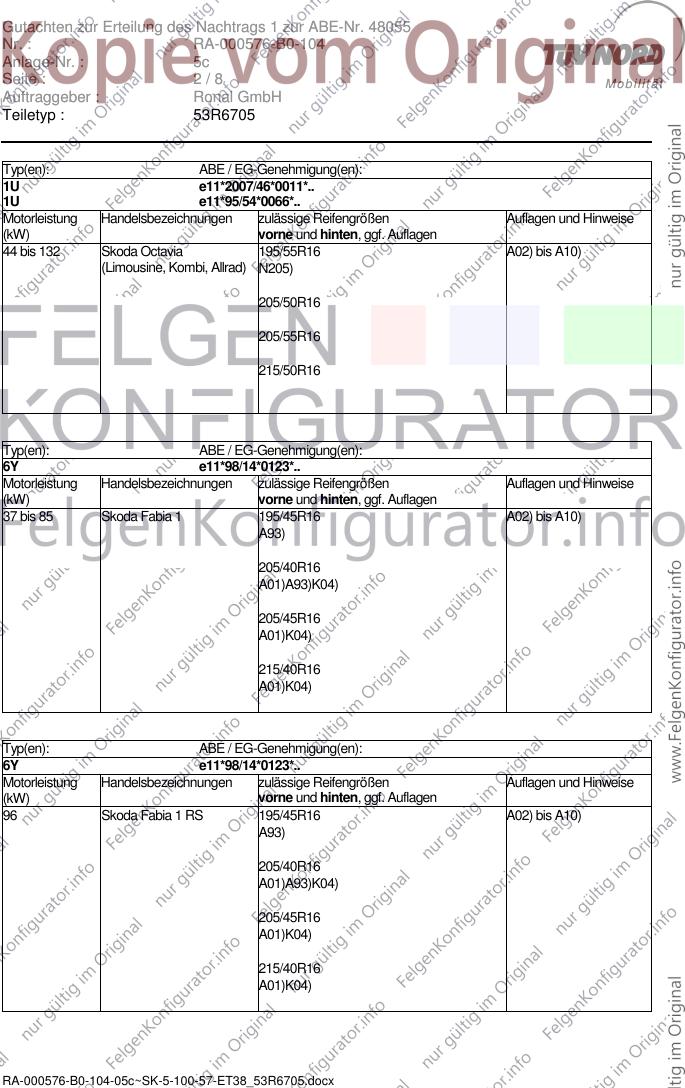

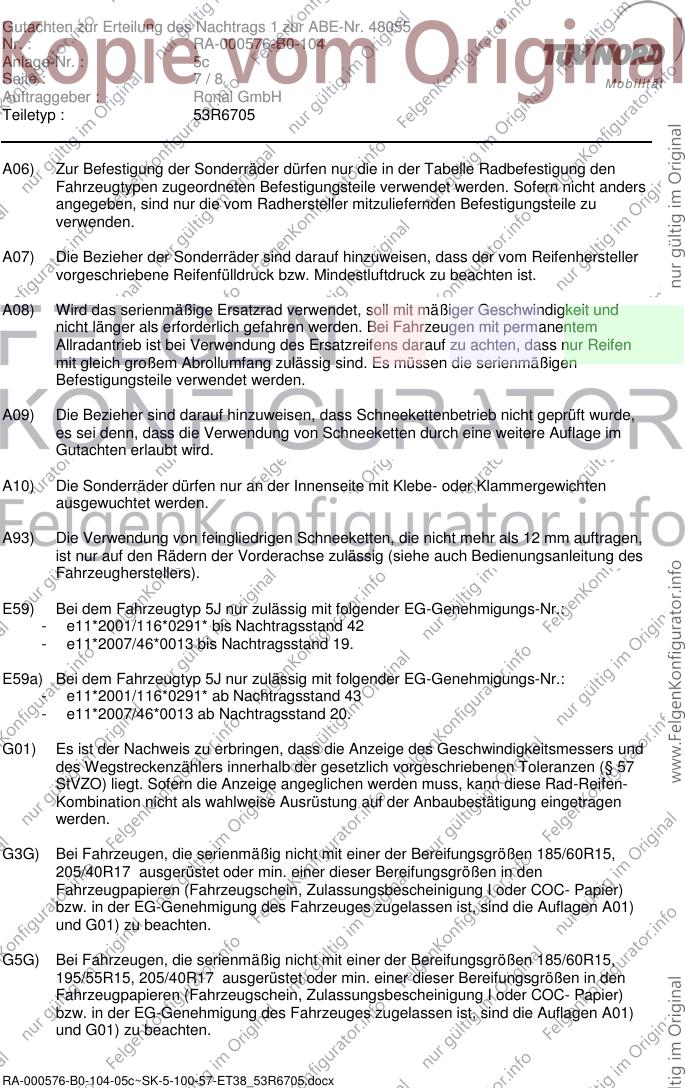

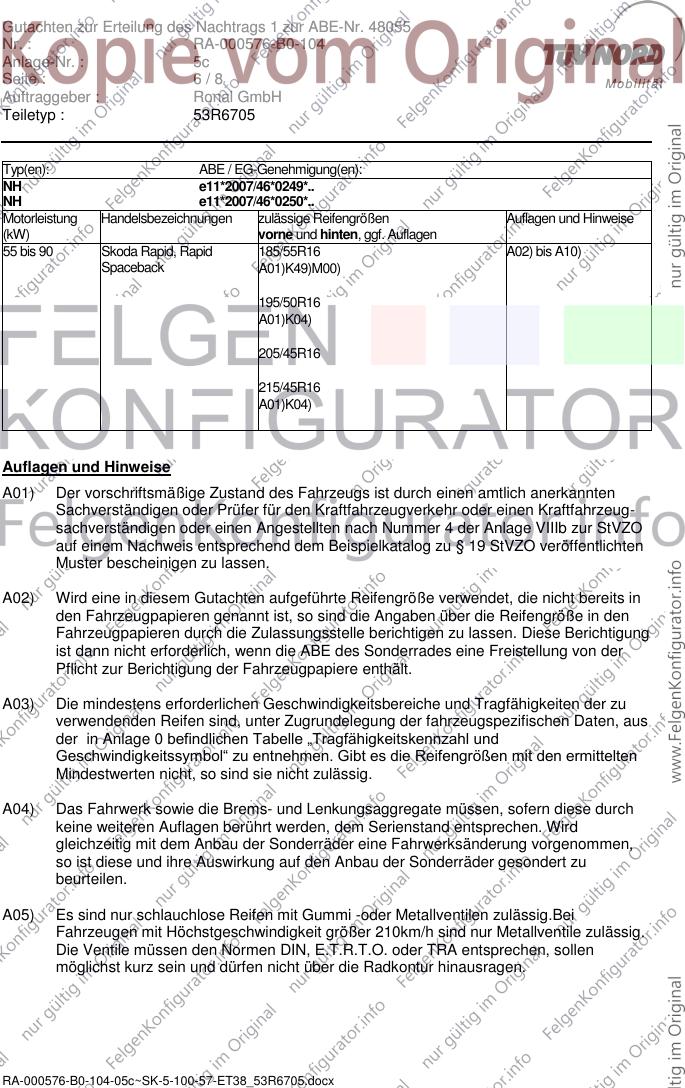

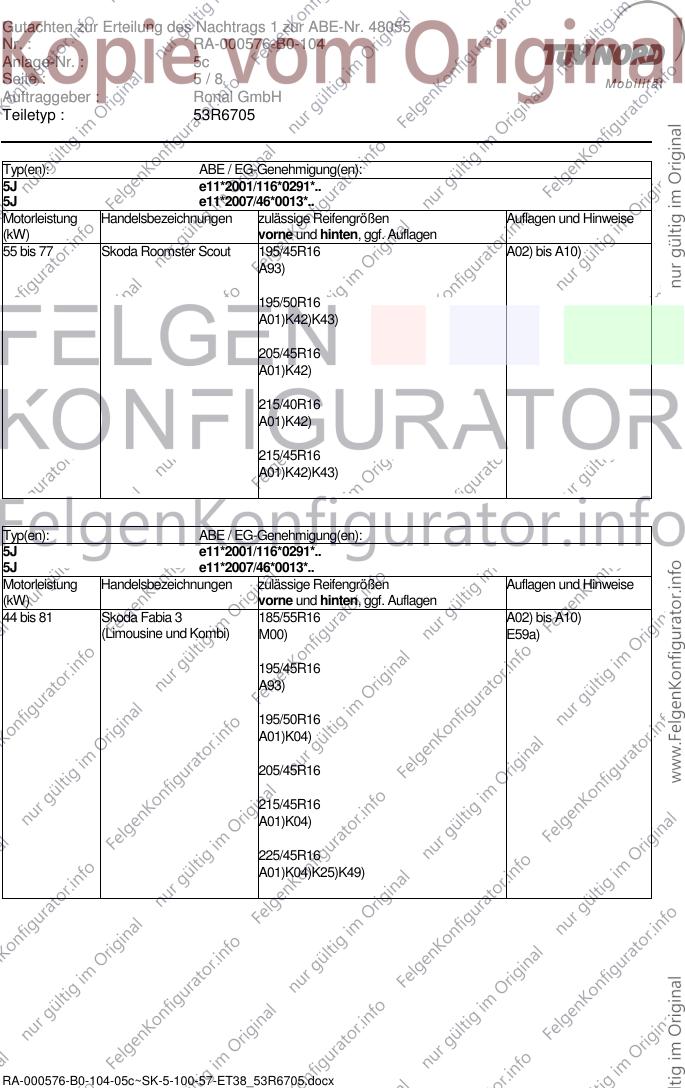

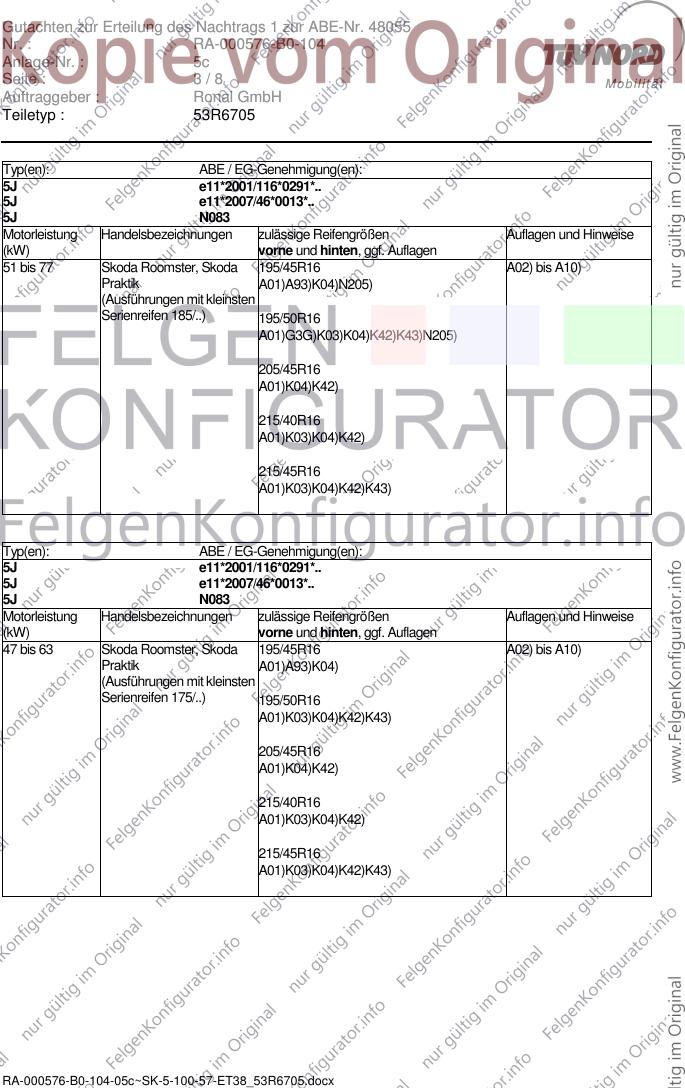

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48055
Nr. : RA-000576-B0-104
Anlage-Nr. : 5c
Seite : 1/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R6705
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R6705
Art des Rades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 53R6705.03
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 38 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø68 Ø57.1
geprüfte Radlast: 650 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Skoda (CZ)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1U, 6Y, 5J, NH Radschraube, Kegel 60°, Gewinde ZP50397 120 Nm
M14x1,5, Schaftlänge 26,5 mm
RA-000576-B0-104-05c~SK-5-100-57-ET38_53R6705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48055
Nr. : RA-000576-B0-104
Anlage-Nr. : 5c
Seite : 2/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R6705
Typ(en): ABE / EG-Genehmigung(en):
1U e11*2007/46*0011*..
1U e11*95/54*0066*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 132 Skoda Octavia 195/55R16 A02) bis A10)
(Limousine, Kombi, Allrad) N205)
205/50R16
205/55R16
215/50R16
Typ(en): ABE / EG-Genehmigung(en):
6Y e11*98/14*0123*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
37 bis 85 Skoda Fabia 1 195/45R16 A02) bis A10)
A93)
205/40R16
A01)A93)K04)
205/45R16
A01)K04)
215/40R16
A01)K04)
Typ(en): ABE / EG-Genehmigung(en):
6Y e11*98/14*0123*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 Skoda Fabia 1 RS 195/45R16 A02) bis A10)
A93)
205/40R16
A01)A93)K04)
205/45R16
A01)K04)
215/40R16
A01)K04)
RA-000576-B0-104-05c~SK-5-100-57-ET38_53R6705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48055
Nr. : RA-000576-B0-104
Anlage-Nr. : 5c
Seite : 3/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R6705
Typ(en): ABE / EG-Genehmigung(en):
5J e11*2001/116*0291*..
5J e11*2007/46*0013*..
5J N083
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 77 Skoda Roomster, Skoda 195/45R16 A02) bis A10)
Praktik A01)A93)K04)N205)
(Ausführungen mit kleinsten
Serienreifen 185/..) 195/50R16
A01)G3G)K03)K04)K42)K43)N205)
205/45R16
A01)K04)K42)
215/40R16
A01)K03)K04)K42)
215/45R16
A01)K03)K04)K42)K43)
Typ(en): ABE / EG-Genehmigung(en):
5J e11*2001/116*0291*..
5J e11*2007/46*0013*..
5J N083
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
47 bis 63 Skoda Roomster, Skoda 195/45R16 A02) bis A10)
Praktik A01)A93)K04)
(Ausführungen mit kleinsten
Serienreifen 175/..) 195/50R16
A01)K03)K04)K42)K43)
205/45R16
A01)K04)K42)
215/40R16
A01)K03)K04)K42)
215/45R16
A01)K03)K04)K42)K43)
RA-000576-B0-104-05c~SK-5-100-57-ET38_53R6705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48055
Nr. : RA-000576-B0-104
Anlage-Nr. : 5c
Seite : 4/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R6705
Typ(en): ABE / EG-Genehmigung(en):
5J e11*2001/116*0291*..
5J e11*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 63 Skoda Fabia 2 195/45R16 A02) bis A10)
(Limousine und Kombi, A01)K04) E59)
Ausführungen mit kleinsten
Serienreifen 155/80R13 195/50R16
od.165/70R14) A01)G3G)K03)K04)
205/45R16
A01)K04)
215/40R16
A01)K03)K04)
215/45R16
A01)G5G)K03)K04)
Typ(en): ABE / EG-Genehmigung(en):
5J e11*2001/116*0291*..
5J e11*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 132 Skoda Fabia 2 195/45R16 A02) bis A10)
(Limousine und Kombi, A01)K04)N205) E59)
Ausführungen mit kleinsten
Serienreifen 175/.. oder 195/50R16
185/..) A01)G3G)K03)K04)N205)
205/45R16
A01)K04)
215/40R16
A01)K03)K04)
215/45R16
A01)K03)K04)
RA-000576-B0-104-05c~SK-5-100-57-ET38_53R6705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48055
Nr. : RA-000576-B0-104
Anlage-Nr. : 5c
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R6705
Typ(en): ABE / EG-Genehmigung(en):
5J e11*2001/116*0291*..
5J e11*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 77 Skoda Roomster Scout 195/45R16 A02) bis A10)
A93)
195/50R16
A01)K42)K43)
205/45R16
A01)K42)
215/40R16
A01)K42)
215/45R16
A01)K42)K43)
Typ(en): ABE / EG-Genehmigung(en):
5J e11*2001/116*0291*..
5J e11*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 81 Skoda Fabia 3 185/55R16 A02) bis A10)
(Limousine und Kombi) M00) E59a)
195/45R16
A93)
195/50R16
A01)K04)
205/45R16
215/45R16
A01)K04)
225/45R16
A01)K04)K25)K49)
RA-000576-B0-104-05c~SK-5-100-57-ET38_53R6705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48055
Nr. : RA-000576-B0-104
Anlage-Nr. : 5c
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R6705
Typ(en): ABE / EG-Genehmigung(en):
NH e11*2007/46*0249*..
NH e11*2007/46*0250*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 90 Skoda Rapid, Rapid 185/55R16 A02) bis A10)
Spaceback A01)K49)M00)
195/50R16
A01)K04)
205/45R16
215/45R16
A01)K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei
Fahrzeugen mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig.
Die Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen
möglichst kurz sein und dürfen nicht über die Radkontur hinausragen.
RA-000576-B0-104-05c~SK-5-100-57-ET38_53R6705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48055
Nr. : RA-000576-B0-104
Anlage-Nr. : 5c
Seite : 7/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R6705
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E59) Bei dem Fahrzeugtyp 5J nur zulässig mit folgender EG-Genehmigungs-Nr.:
- e11*2001/116*0291* bis Nachtragsstand 42
- e11*2007/46*0013 bis Nachtragsstand 19.
E59a) Bei dem Fahrzeugtyp 5J nur zulässig mit folgender EG-Genehmigungs-Nr.:
- e11*2001/116*0291* ab Nachtragsstand 43
- e11*2007/46*0013 ab Nachtragsstand 20.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G3G) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 185/60R15,
205/40R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G5G) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 185/60R15,
195/55R15, 205/40R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
RA-000576-B0-104-05c~SK-5-100-57-ET38_53R6705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48055
Nr. : RA-000576-B0-104
Anlage-Nr. : 5c
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R6705
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K42) An Achse 2 ist die Radhauskante im Bereich von 100 mm unterhalb seitlicher
Türschutzleiste bis ca. 100 mm hinter der senkrechten Radmittenachse aufzuweiten.
K43) An Achse 2 ist das Kunststoffinnenradhaus im aufgeweiteten Bereich um ca. 40 mm zu
kürzen und eng an das Radhaus anzulegen.
K49) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschrauben an den Blechlaschen im Bereich Radmitte und 50° hinter
der Radmitte sind zu entfernen,
- die Radhauskante und die Blechlaschen sind im Bereich Oberkante Stoßfänger bis
50° hinter der Radmitte umzulegen,
- der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter
die umgelegte Radhauskante zu klemmen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
Die Anlage Nr. 5c mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R6705 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 17.02.2015
RA-000576-B0-104-05c~SK-5-100-57-ET38_53R6705.docx
