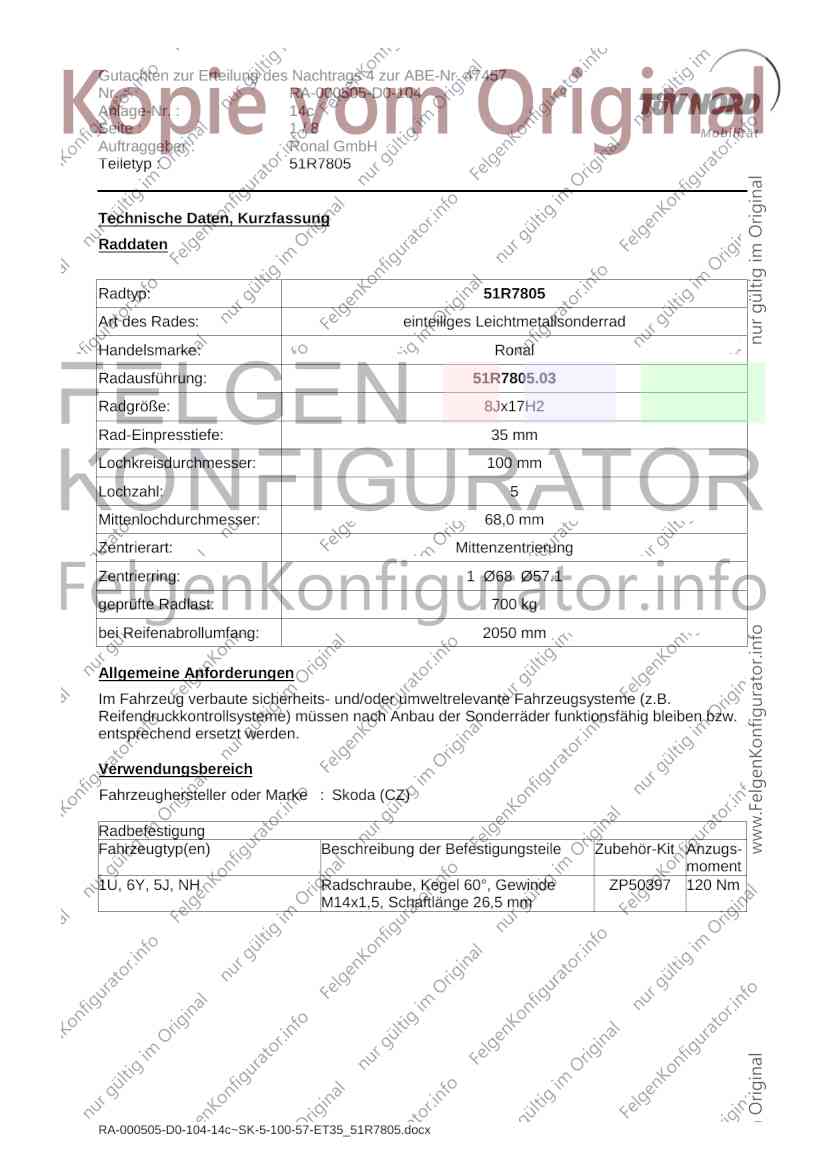

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 14c
Seite : 1/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 51R7805
Art des Rades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 51R7805.03
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø68 Ø57.1
geprüfte Radlast: 700 kg
bei Reifenabrollumfang: 2050 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Skoda (CZ)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1U, 6Y, 5J, NH Radschraube, Kegel 60°, Gewinde ZP50397 120 Nm
M14x1,5, Schaftlänge 26,5 mm
RA-000505-D0-104-14c~SK-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 14c
Seite : 2/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ(en): ABE / EG-Genehmigung(en):
1U e11*2007/46*0011*..
1U e11*95/54*0066*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 132 Skoda Octavia 205/45R17 A02) bis A10)
(Limousine, Kombi, Allrad) M00)
205/50R17
A01)K03)K31)K33)M00)
215/45R17
A01)K32)
225/45R17
A01)K03)K31)K33)
235/40R17
A01)K03)K31)K33)
Typ(en): ABE / EG-Genehmigung(en):
6Y e11*98/14*0123*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
37 bis 85 Skoda Fabia 1 205/40R17 A02) bis A10)
A01)G9C)K01)K04)K28)
215/35R17
A01)K01)K04)K28)
225/35R17
A01)K01)K02)K28)
Typ(en): ABE / EG-Genehmigung(en):
6Y e11*98/14*0123*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 Skoda Fabia 1 RS 205/40R17 A02) bis A10)
A01)K01)K04)K28)
215/35R17
A01)K01)K04)K28)
225/35R17
A01)K01)K02)K28)
RA-000505-D0-104-14c~SK-5-100-57-ET35_51R7805.docx

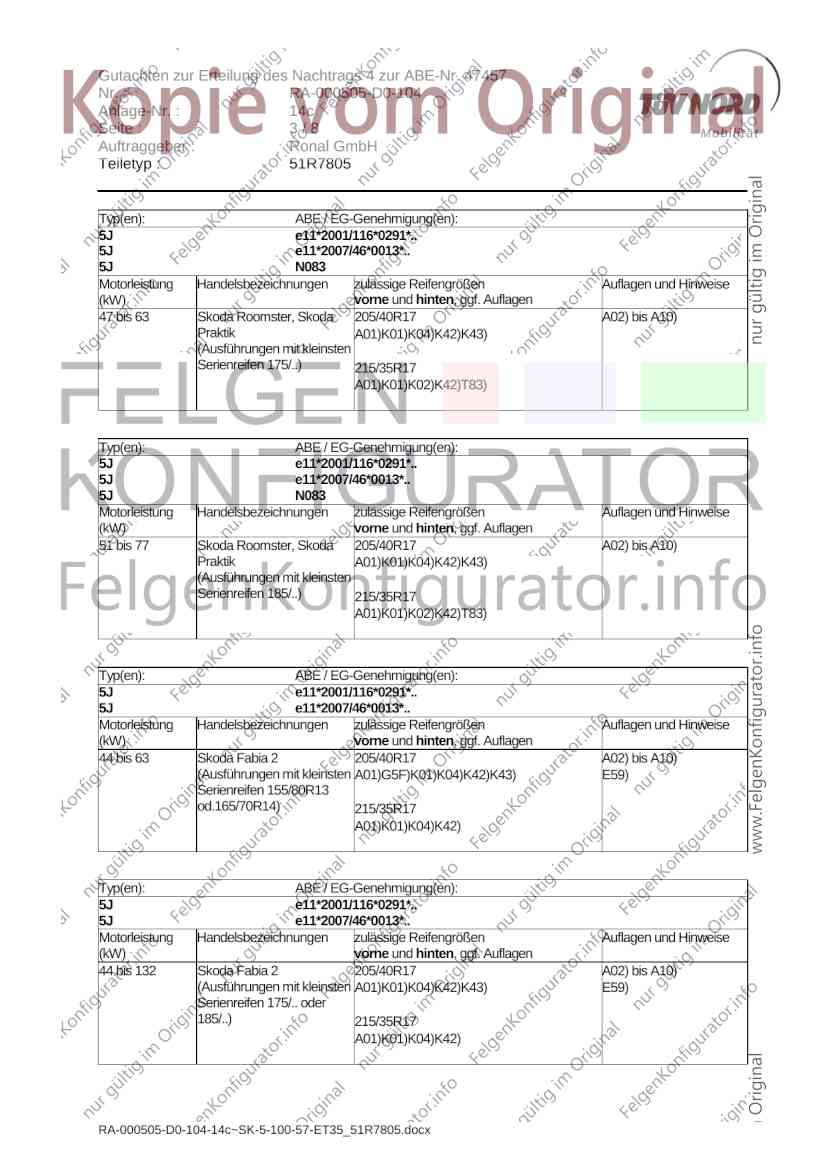

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 14c
Seite : 3/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ(en): ABE / EG-Genehmigung(en):
5J e11*2001/116*0291*..
5J e11*2007/46*0013*..
5J N083
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
47 bis 63 Skoda Roomster, Skoda 205/40R17 A02) bis A10)
Praktik A01)K01)K04)K42)K43)
(Ausführungen mit kleinsten
Serienreifen 175/..) 215/35R17
A01)K01)K02)K42)T83)
Typ(en): ABE / EG-Genehmigung(en):
5J e11*2001/116*0291*..
5J e11*2007/46*0013*..
5J N083
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 77 Skoda Roomster, Skoda 205/40R17 A02) bis A10)
Praktik A01)K01)K04)K42)K43)
(Ausführungen mit kleinsten
Serienreifen 185/..) 215/35R17
A01)K01)K02)K42)T83)
Typ(en): ABE / EG-Genehmigung(en):
5J e11*2001/116*0291*..
5J e11*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 63 Skoda Fabia 2 205/40R17 A02) bis A10)
(Ausführungen mit kleinsten A01)G5F)K01)K04)K42)K43) E59)
Serienreifen 155/80R13
od.165/70R14) 215/35R17
A01)K01)K04)K42)
Typ(en): ABE / EG-Genehmigung(en):
5J e11*2001/116*0291*..
5J e11*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 132 Skoda Fabia 2 205/40R17 A02) bis A10)
(Ausführungen mit kleinsten A01)K01)K04)K42)K43) E59)
Serienreifen 175/.. oder
185/..) 215/35R17
A01)K01)K04)K42)
RA-000505-D0-104-14c~SK-5-100-57-ET35_51R7805.docx

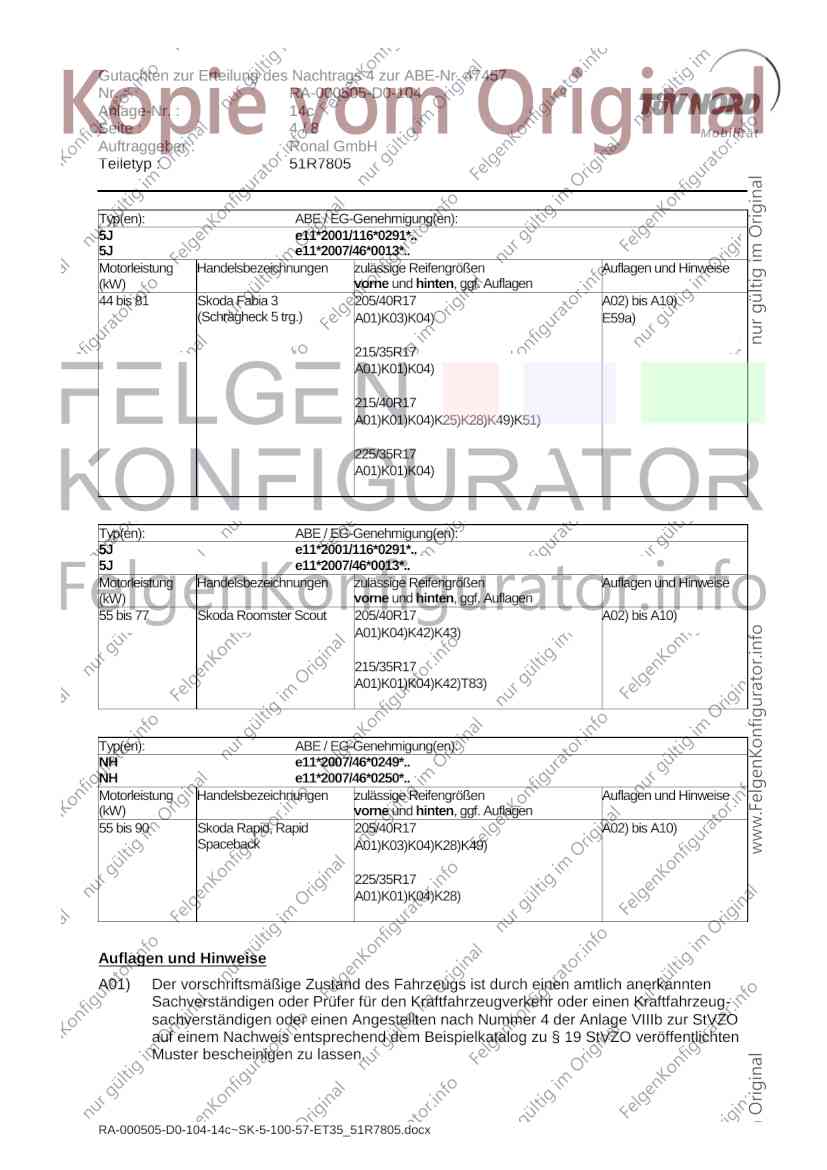

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 14c
Seite : 4/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ(en): ABE / EG-Genehmigung(en):
5J e11*2001/116*0291*..
5J e11*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 81 Skoda Fabia 3 205/40R17 A02) bis A10)
(Schrägheck 5 trg.) A01)K03)K04) E59a)
215/35R17
A01)K01)K04)
215/40R17
A01)K01)K04)K25)K28)K49)K51)
225/35R17
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
5J e11*2001/116*0291*..
5J e11*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 77 Skoda Roomster Scout 205/40R17 A02) bis A10)
A01)K04)K42)K43)
215/35R17
A01)K01)K04)K42)T83)
Typ(en): ABE / EG-Genehmigung(en):
NH e11*2007/46*0249*..
NH e11*2007/46*0250*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 90 Skoda Rapid, Rapid 205/40R17 A02) bis A10)
Spaceback A01)K03)K04)K28)K49)
225/35R17
A01)K01)K04)K28)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000505-D0-104-14c~SK-5-100-57-ET35_51R7805.docx

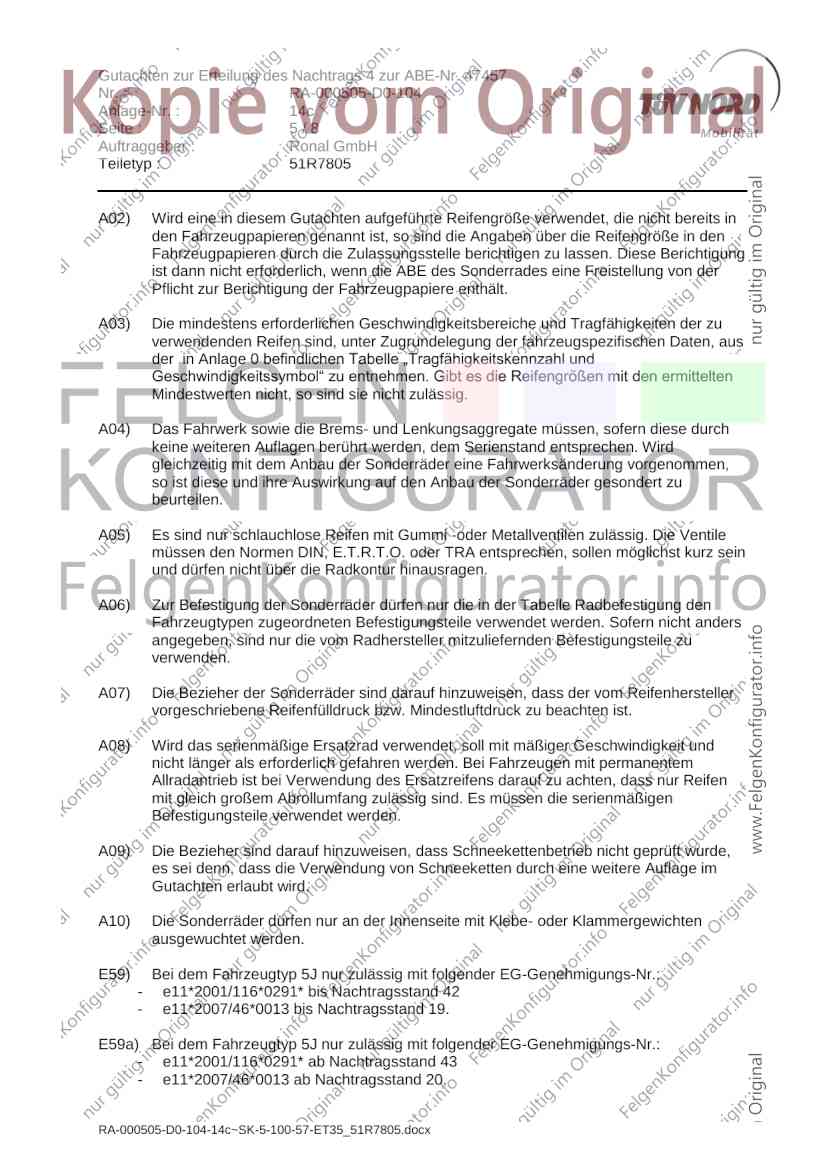

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 14c
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
E59) Bei dem Fahrzeugtyp 5J nur zulässig mit folgender EG-Genehmigungs-Nr.:
- e11*2001/116*0291* bis Nachtragsstand 42
- e11*2007/46*0013 bis Nachtragsstand 19.
E59a) Bei dem Fahrzeugtyp 5J nur zulässig mit folgender EG-Genehmigungs-Nr.:
- e11*2001/116*0291* ab Nachtragsstand 43
- e11*2007/46*0013 ab Nachtragsstand 20.
RA-000505-D0-104-14c~SK-5-100-57-ET35_51R7805.docx

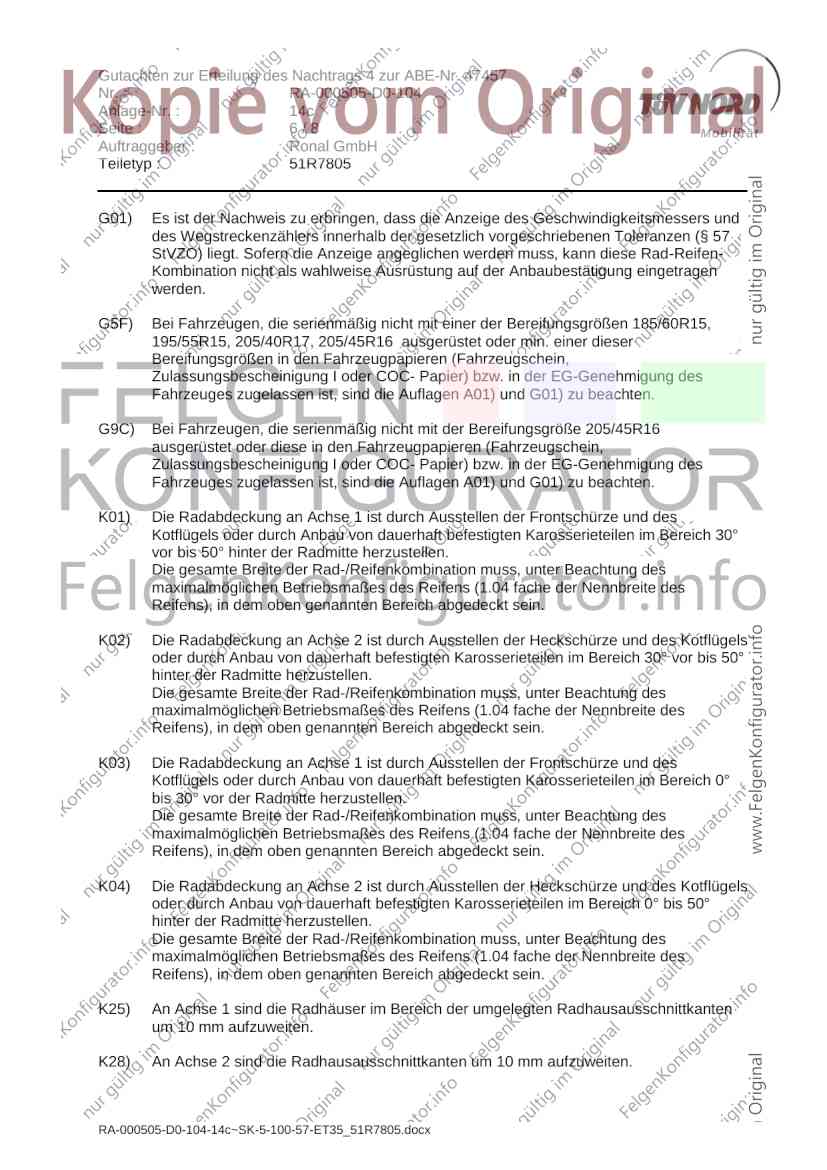

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 14c
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G5F) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 185/60R15,
195/55R15, 205/40R17, 205/45R16 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G9C) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 205/45R16
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
RA-000505-D0-104-14c~SK-5-100-57-ET35_51R7805.docx

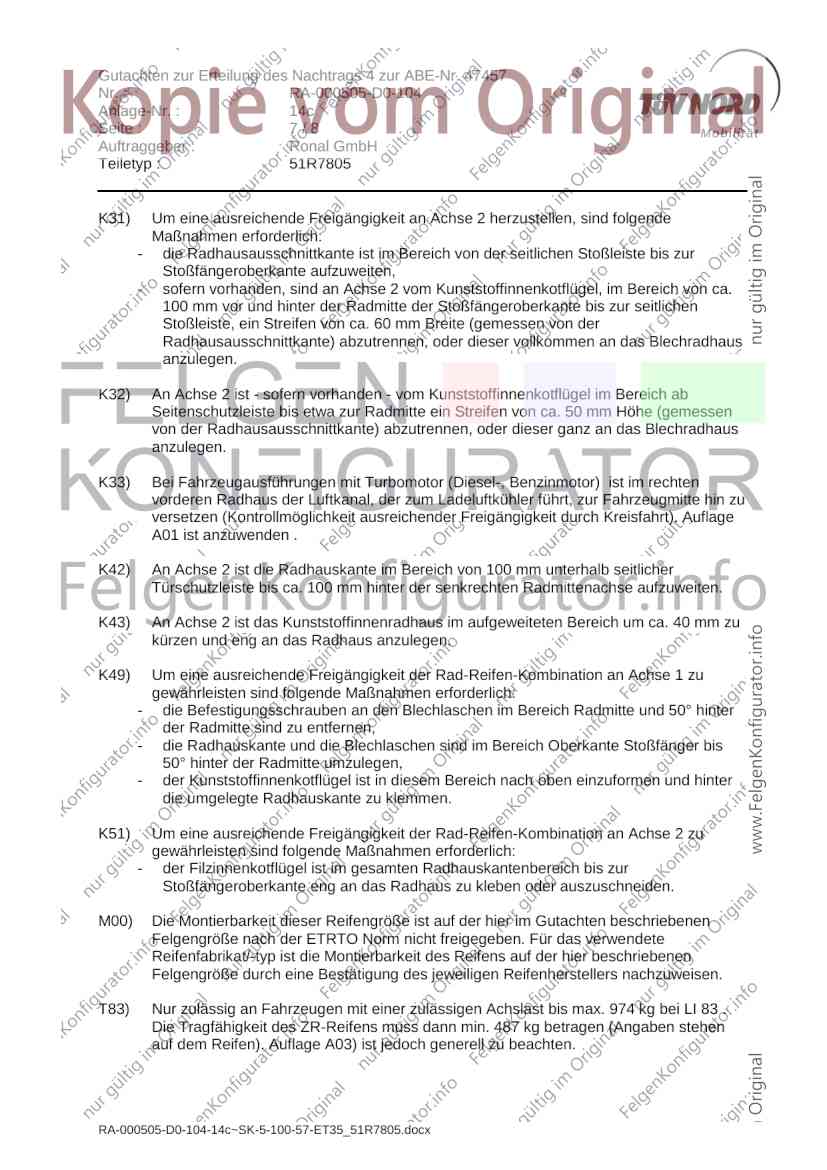

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 14c
Seite : 7/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
K31) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende
Maßnahmen erforderlich:
- die Radhausausschnittkante ist im Bereich von der seitlichen Stoßleiste bis zur
Stoßfängeroberkante aufzuweiten,
- sofern vorhanden, sind an Achse 2 vom Kunststoffinnenkotflügel, im Bereich von ca.
100 mm vor und hinter der Radmitte der Stoßfängeroberkante bis zur seitlichen
Stoßleiste, ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen, oder dieser vollkommen an das Blechradhaus
anzulegen.
K32) An Achse 2 ist - sofern vorhanden - vom Kunststoffinnenkotflügel im Bereich ab
Seitenschutzleiste bis etwa zur Radmitte ein Streifen von ca. 50 mm Höhe (gemessen
von der Radhausausschnittkante) abzutrennen, oder dieser ganz an das Blechradhaus
anzulegen.
K33) Bei Fahrzeugausführungen mit Turbomotor (Diesel-, Benzinmotor) ist im rechten
vorderen Radhaus der Luftkanal, der zum Ladeluftkühler führt, zur Fahrzeugmitte hin zu
versetzen (Kontrollmöglichkeit ausreichender Freigängigkeit durch Kreisfahrt). Auflage
A01 ist anzuwenden .
K42) An Achse 2 ist die Radhauskante im Bereich von 100 mm unterhalb seitlicher
Türschutzleiste bis ca. 100 mm hinter der senkrechten Radmittenachse aufzuweiten.
K43) An Achse 2 ist das Kunststoffinnenradhaus im aufgeweiteten Bereich um ca. 40 mm zu
kürzen und eng an das Radhaus anzulegen.
K49) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschrauben an den Blechlaschen im Bereich Radmitte und 50° hinter
der Radmitte sind zu entfernen,
- die Radhauskante und die Blechlaschen sind im Bereich Oberkante Stoßfänger bis
50° hinter der Radmitte umzulegen,
- der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter
die umgelegte Radhauskante zu klemmen.
K51) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im gesamten Radhauskantenbereich bis zur
Stoßfängeroberkante eng an das Radhaus zu kleben oder auszuschneiden.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
T83) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 974 kg bei LI 83 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 487 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
RA-000505-D0-104-14c~SK-5-100-57-ET35_51R7805.docx

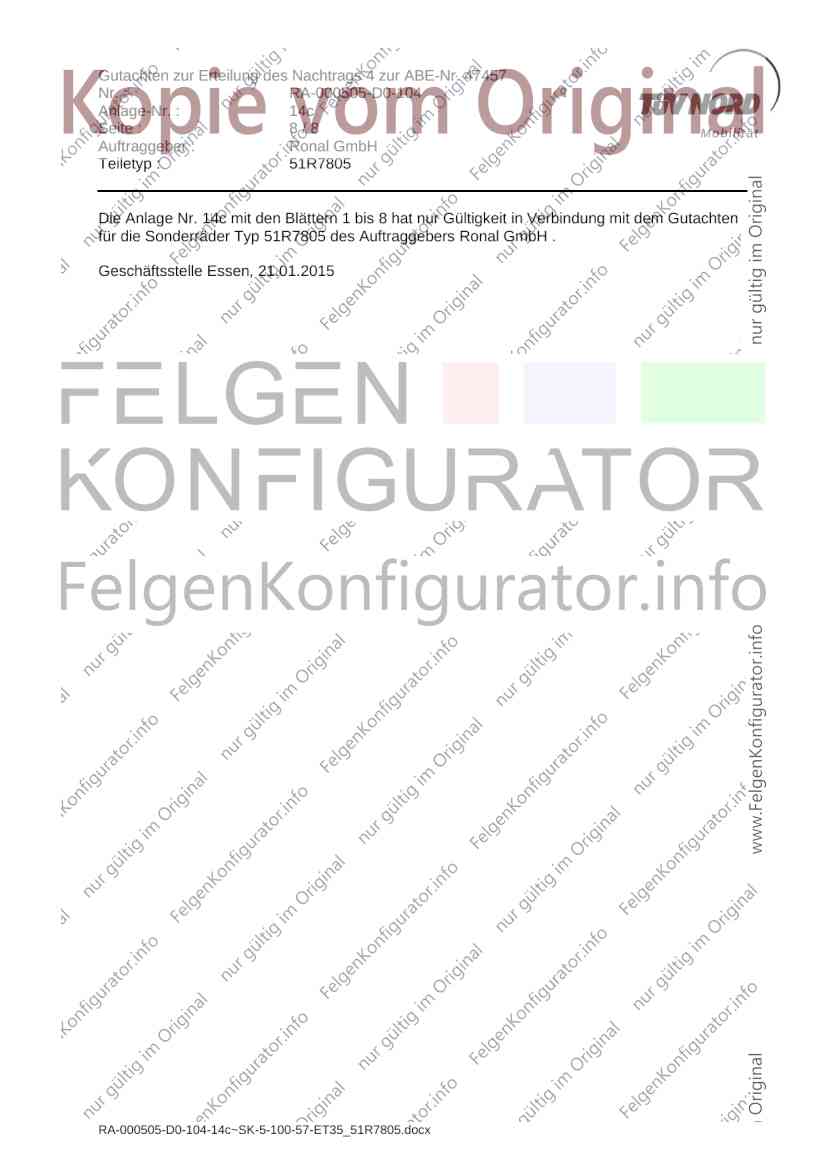

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 14c
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Die Anlage Nr. 14c mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 51R7805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 21.01.2015
RA-000505-D0-104-14c~SK-5-100-57-ET35_51R7805.docx
