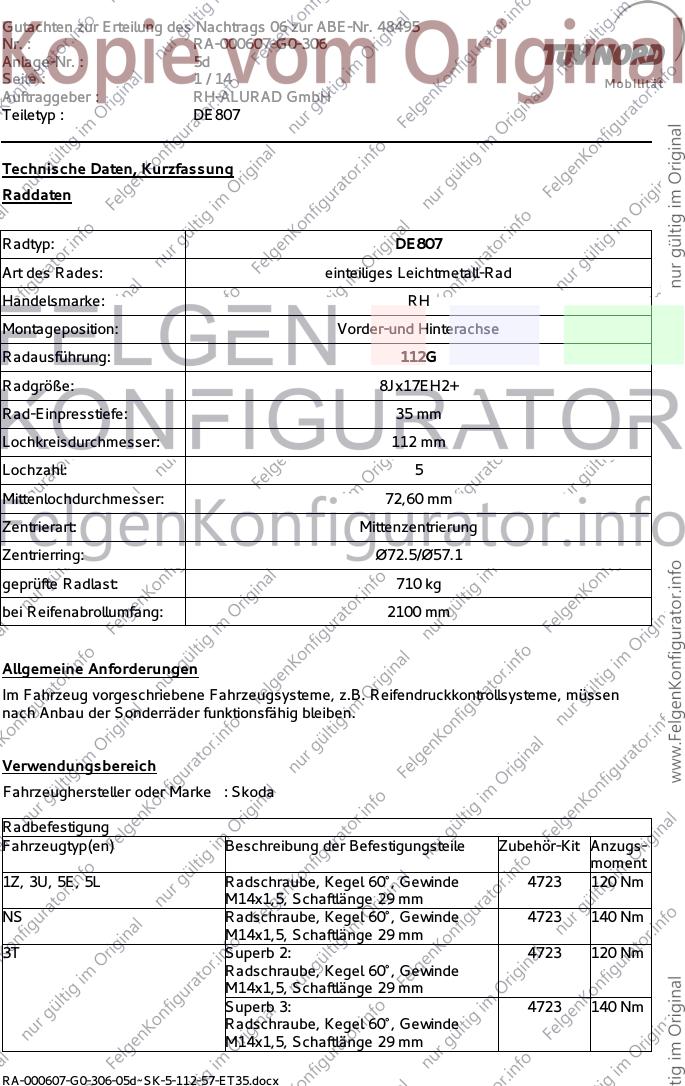

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5d
Seite : 1 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Technische Daten, Kurzfassung
Raddaten
Radtyp: DE807
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: 112G
Radgröße: 8Jx17EH2+
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø57.1
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Skoda
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1Z, 3U, 5E, 5L Radschraube, Kegel 60°, Gewinde 4723 120 Nm
M14x1,5, Schaftlänge 29 mm
NS Radschraube, Kegel 60°, Gewinde 4723 140 Nm
M14x1,5, Schaftlänge 29 mm
3T Superb 2: 4723 120 Nm
Radschraube, Kegel 60°, Gewinde
M14x1,5, Schaftlänge 29 mm
Superb 3: 4723 140 Nm
Radschraube, Kegel 60°, Gewinde
M14x1,5, Schaftlänge 29 mm
RA-000607-G0-306-05d~SK-5-112-57-ET35.docx

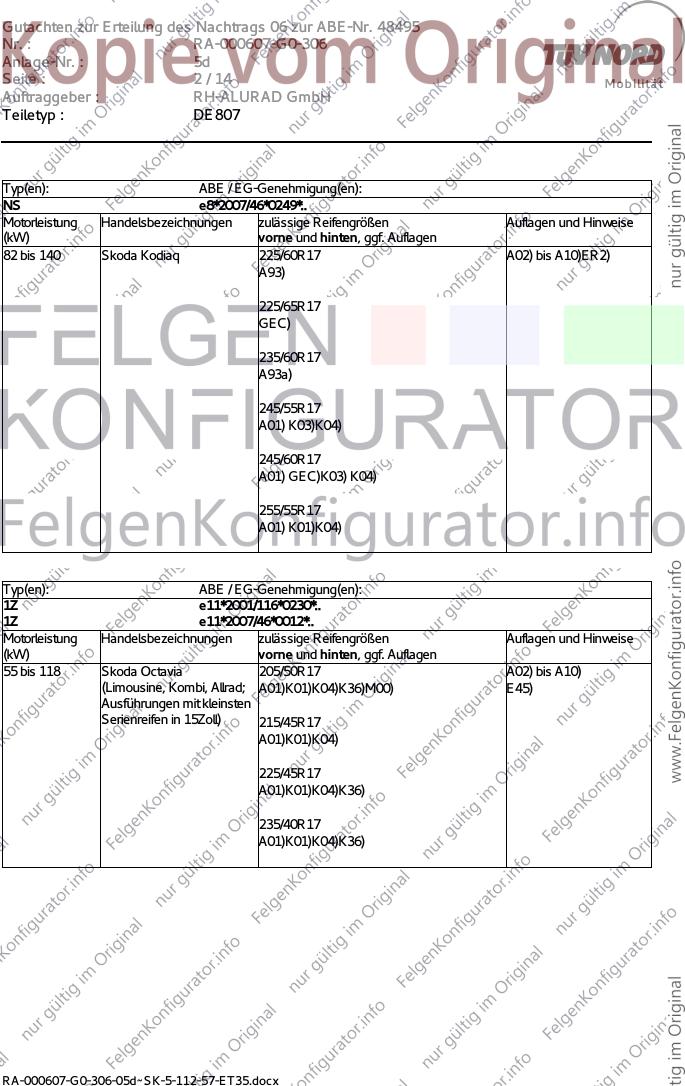

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5d
Seite : 2 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
NS e8*2007/46*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 140 Skoda Kodiaq 225/60R17 A02) bis A10)ER2)
A93)
225/65R17
GEC)
235/60R17
A93a)
245/55R17
A01) K03)K04)
245/60R17
A01) GEC)K03) K04)
255/55R17
A01) K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
1Z e11*2001/116*0230*..
1Z e11*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 118 Skoda Octavia 205/50R17 A02) bis A10)
(Limousine, Kombi, Allrad; A01)K01)K04)K36)M00) E45)
Ausführungen mit kleinsten
Serienreifen in 15Zoll) 215/45R17
A01)K01)K04)
225/45R17
A01)K01)K04)K36)
235/40R17
A01)K01)K04)K36)
RA-000607-G0-306-05d~SK-5-112-57-ET35.docx

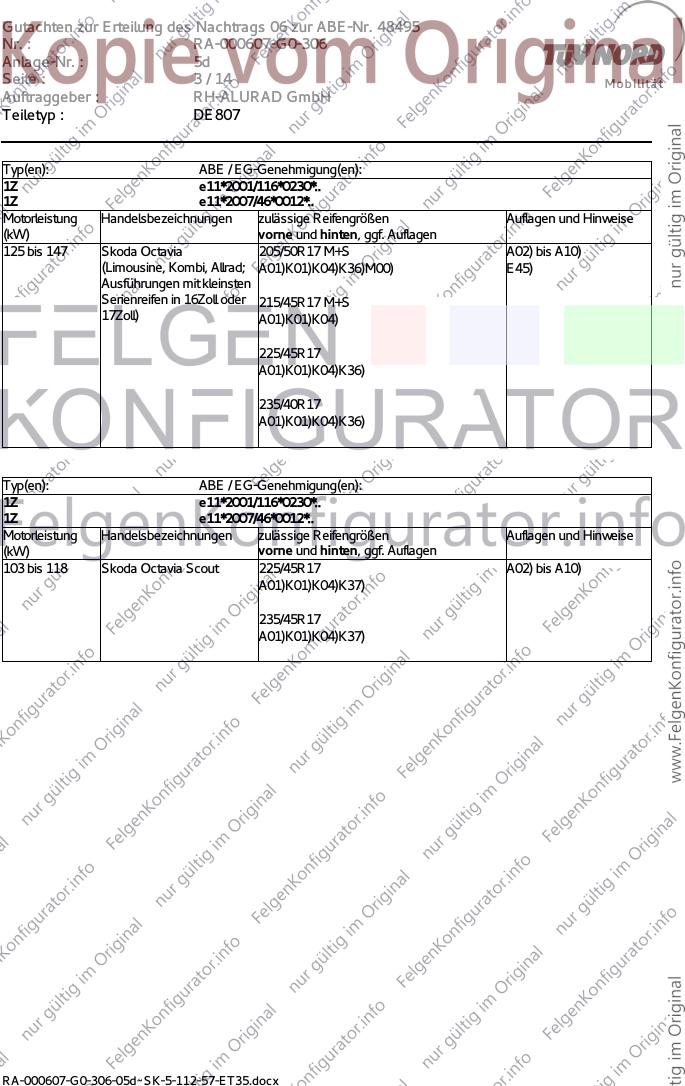

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5d
Seite : 3 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
1Z e11*2001/116*0230*..
1Z e11*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
125 bis 147 Skoda Octavia 205/50R17 M+S A02) bis A10)
(Limousine, Kombi, Allrad; A01)K01)K04)K36)M00) E45)
Ausführungen mit kleinsten
Serienreifen in 16Zoll oder 215/45R17 M+S
17Zoll) A01)K01)K04)
225/45R17
A01)K01)K04)K36)
235/40R17
A01)K01)K04)K36)
Typ(en): ABE / EG-Genehmigung(en):
1Z e11*2001/116*0230*..
1Z e11*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 bis 118 Skoda Octavia Scout 225/45R17 A02) bis A10)
A01)K01)K04)K37)
235/45R17
A01)K01)K04)K37)
RA-000607-G0-306-05d~SK-5-112-57-ET35.docx

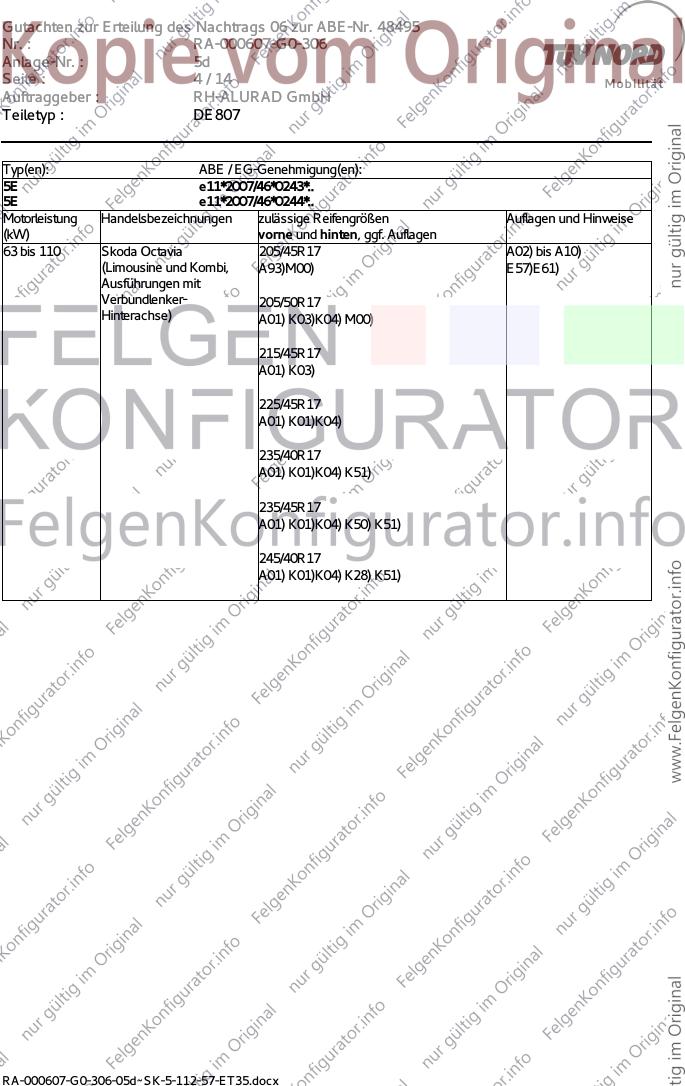

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5d
Seite : 4 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807

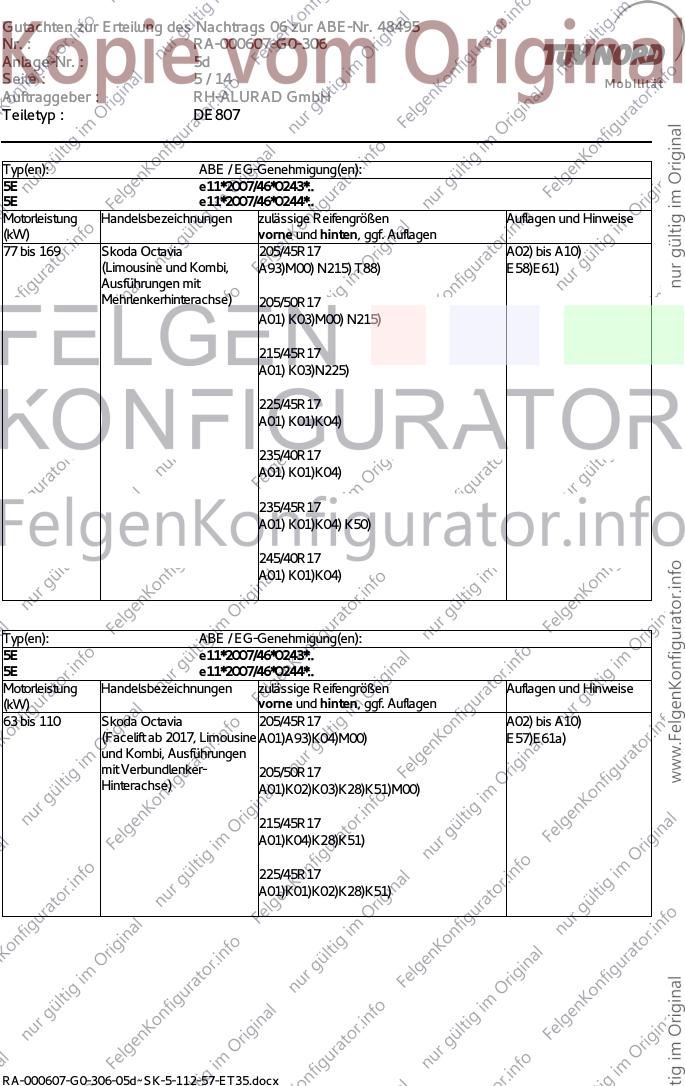

Typ(en): ABE / EG-Genehmigung(en):
5E e11*2007/46*0243*..
5E e11*2007/46*0244*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 Skoda Octavia 205/45R17 A02) bis A10)
(Limousine und Kombi, A93)M00) E57)E61)
Ausführungen mit
Verbundlenker- 205/50R17
Hinterachse) A01) K03)K04) M00)
215/45R17
A01) K03)
225/45R17
A01) K01)K04)
235/40R17
A01) K01)K04) K51)
235/45R17
A01) K01)K04) K50) K51)
245/40R17
A01) K01)K04) K28) K51)
RA-000607-G0-306-05d~SK-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5d
Seite : 5 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
5E e11*2007/46*0243*..
5E e11*2007/46*0244*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 169 Skoda Octavia 205/45R17 A02) bis A10)
(Limousine und Kombi, A93)M00) N215) T88) E58)E61)
Ausführungen mit
Mehrlenkerhinterachse) 205/50R17
A01) K03)M00) N215)
215/45R17
A01) K03)N225)
225/45R17
A01) K01)K04)
235/40R17
A01) K01)K04)
235/45R17
A01) K01)K04) K50)
245/40R17
A01) K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
5E e11*2007/46*0243*..
5E e11*2007/46*0244*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 Skoda Octavia 205/45R17 A02) bis A10)
(Facelift ab 2017, Limousine A01)A93)K04)M00) E57)E61a)
und Kombi, Ausführungen
mit Verbundlenker- 205/50R17
Hinterachse) A01)K02)K03)K28)K51)M00)
215/45R17
A01)K04)K28)K51)
225/45R17
A01)K01)K02)K28)K51)
RA-000607-G0-306-05d~SK-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5d
Seite : 6 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
5E e11*2007/46*0243*..
5E e11*2007/46*0244*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 180 Skoda Octavia 205/45R17 A02) bis A10)
(Facelift ab 2017, Limousine A01) A93)K04) M00) N215) T88) E58)E61a)
und Kombi, Ausführungen
mit Mehrlenkerhinterachse) 205/45R17 M+S
A01) A93)K04) M00) T88)
205/50R17
A01) K03)K04) K28) K51) M00) N215)
205/50R17 M+S
A01) K03)K04) K28) K51) M00)
215/45R17
A01) K04)K28) K51) N225)
215/45R17 M+S
A01) K04)K28) K51)
225/45R17
A01) K01)K04) K28) K51)
Typ(en): ABE / EG-Genehmigung(en):
5E e11*2007/46*0243*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 135 Skoda Octavia Scout 205/50R17 M+S A02) bis A10)
M00) E61)
205/55R17 M+S
M00)
215/45R17 M+S
215/50R17 M+S
A01) K03)M00)
225/45R17
235/45R17
A01) K03)
245/40R17
A01) K01)
RA-000607-G0-306-05d~SK-5-112-57-ET35.docx

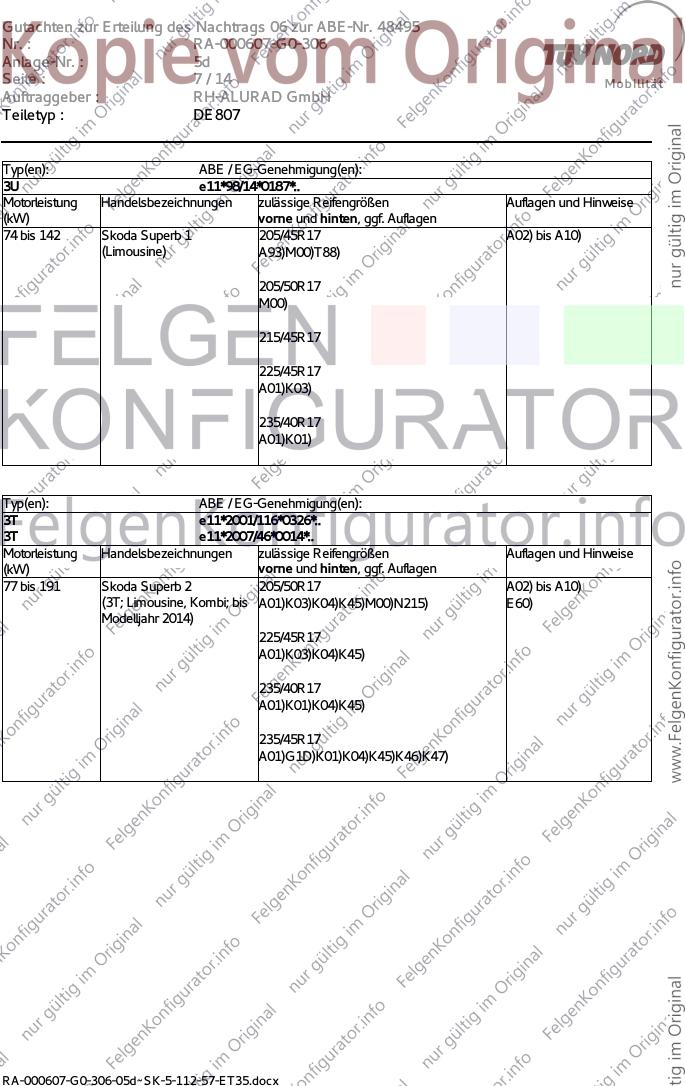

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5d
Seite : 7 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
3U e11*98/14*0187*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 142 Skoda Superb 1 205/45R17 A02) bis A10)
(Limousine) A93)M00)T88)
205/50R17
M00)
215/45R17
225/45R17
A01)K03)
235/40R17
A01)K01)

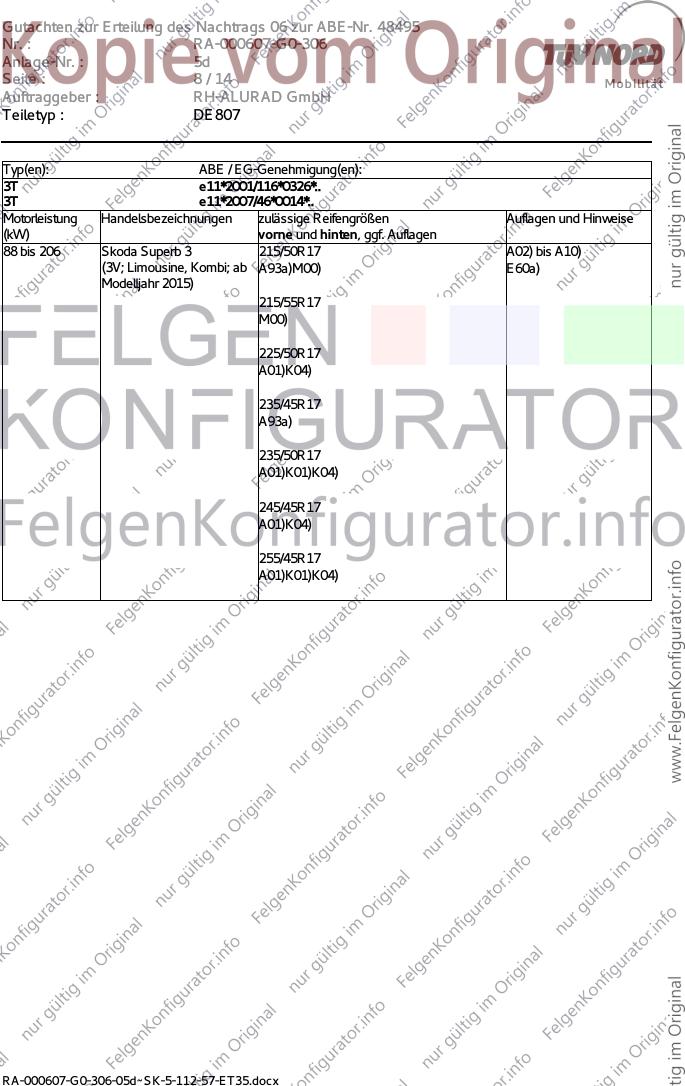

Typ(en): ABE / EG-Genehmigung(en):
3T e11*2001/116*0326*..
3T e11*2007/46*0014*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 191 Skoda Superb 2 205/50R17 A02) bis A10)
(3T; Limousine, Kombi; bis A01)K03)K04)K45)M00)N215) E60)
Modelljahr 2014)
225/45R17
A01)K03)K04)K45)
235/40R17
A01)K01)K04)K45)
235/45R17
A01)G1D)K01)K04)K45)K46)K47)
RA-000607-G0-306-05d~SK-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5d
Seite : 8 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
3T e11*2001/116*0326*..
3T e11*2007/46*0014*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 206 Skoda Superb 3 215/50R17 A02) bis A10)
(3V; Limousine, Kombi; ab A93a)M00) E60a)
Modelljahr 2015)
215/55R17
M00)
225/50R17
A01)K04)
235/45R17
A93a)
235/50R17
A01)K01)K04)
245/45R17
A01)K04)
255/45R17
A01)K01)K04)
RA-000607-G0-306-05d~SK-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5d
Seite : 9 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807

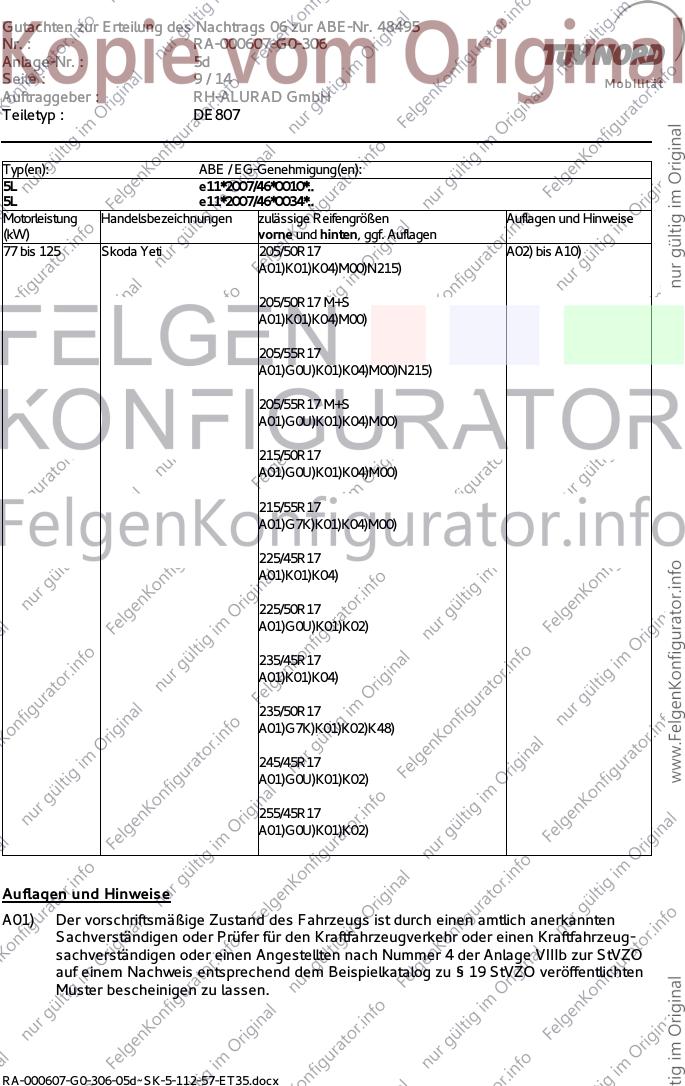

Typ(en): ABE / EG-Genehmigung(en):
5L e11*2007/46*0010*..
5L e11*2007/46*0034*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 125 Skoda Yeti 205/50R17 A02) bis A10)
A01)K01)K04)M00)N215)
205/50R17 M+S
A01)K01)K04)M00)
205/55R17
A01)G0U)K01)K04)M00)N215)
205/55R17 M+S
A01)G0U)K01)K04)M00)
215/50R17
A01)G0U)K01)K04)M00)
215/55R17
A01)G7K)K01)K04)M00)
225/45R17
A01)K01)K04)
225/50R17
A01)G0U)K01)K02)
235/45R17
A01)K01)K04)
235/50R17
A01)G7K)K01)K02)K48)
245/45R17
A01)G0U)K01)K02)
255/45R17
A01)G0U)K01)K02)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000607-G0-306-05d~SK-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5d
Seite : 10 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei
Fahrzeugen mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig.
Die Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen
möglichst kurz sein und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
RA-000607-G0-306-05d~SK-5-112-57-ET35.docx

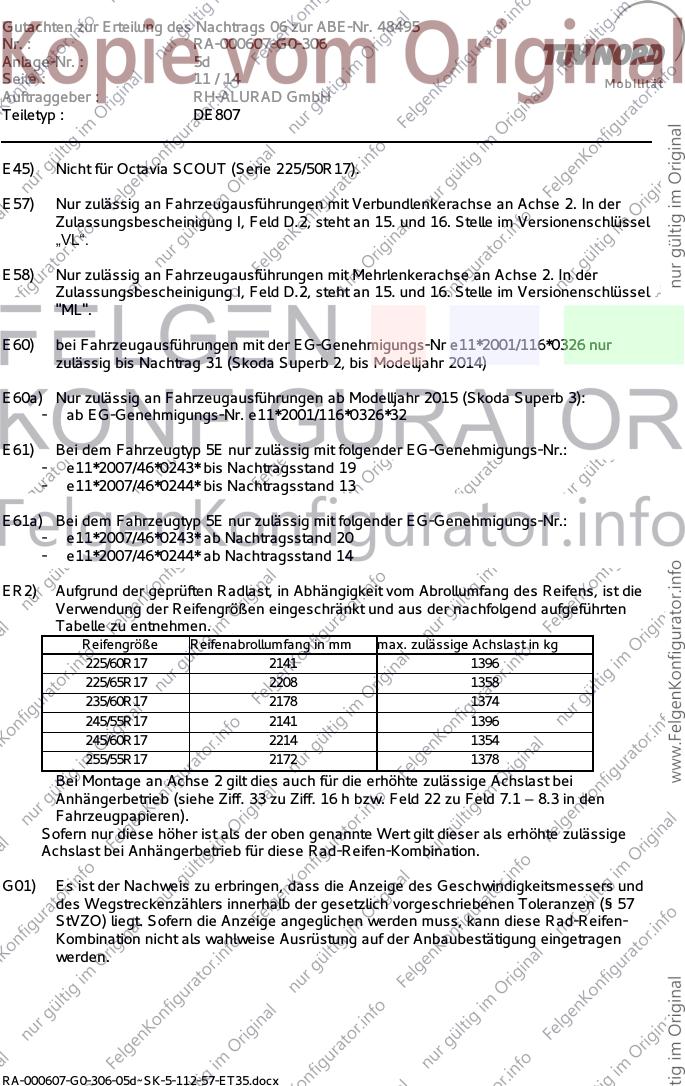

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5d
Seite : 11 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
E45) Nicht für Octavia SCOUT (Serie 225/50R17).
E57) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse an Achse 2. In der
Zulassungsbescheinigung I, Feld D.2, steht an 15. und 16. Stelle im Versionenschlüssel
„VL“.
E58) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse an Achse 2. In der
Zulassungsbescheinigung I, Feld D.2, steht an 15. und 16. Stelle im Versionenschlüssel
"ML".
E60) bei Fahrzeugausführungen mit der EG-Genehmigungs-Nr e11*2001/116*0326 nur
zulässig bis Nachtrag 31 (Skoda Superb 2, bis Modelljahr 2014)
E60a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2015 (Skoda Superb 3):
- ab EG-Genehmigungs-Nr. e11*2001/116*0326*32
E61) Bei dem Fahrzeugtyp 5E nur zulässig mit folgender EG-Genehmigungs-Nr.:
- e11*2007/46*0243* bis Nachtragsstand 19
- e11*2007/46*0244* bis Nachtragsstand 13
E61a) Bei dem Fahrzeugtyp 5E nur zulässig mit folgender EG-Genehmigungs-Nr.:
- e11*2007/46*0243* ab Nachtragsstand 20
- e11*2007/46*0244* ab Nachtragsstand 14
ER2) Aufgrund der geprüften Radlast, in Abhängigkeit vom Abrollumfang des Reifens, ist die
Verwendung der Reifengrößen eingeschränkt und aus der nachfolgend aufgeführten
Tabelle zu entnehmen.
Reifengröße Reifenabrollumfang in mm max. zulässige Achslast in kg
225/60R17 2141 1396
225/65R17 2208 1358
235/60R17 2178 1374
245/55R17 2141 1396
245/60R17 2214 1354
255/55R17 2172 1378
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
RA-000607-G0-306-05d~SK-5-112-57-ET35.docx

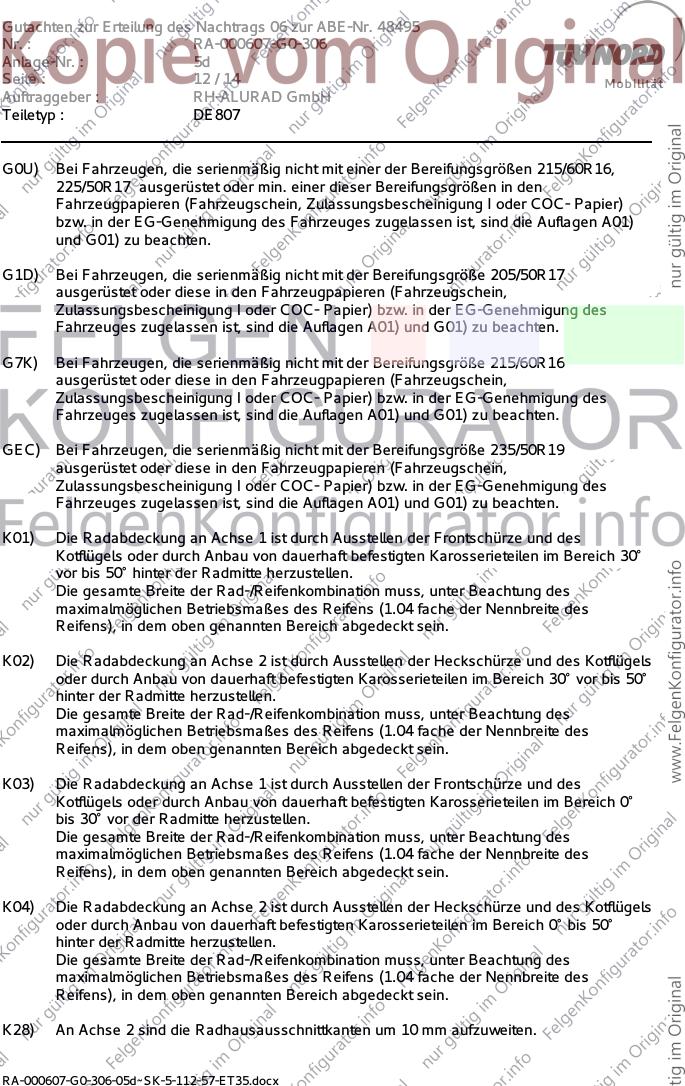

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5d
Seite : 12 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
G0U) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/60R16,
225/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G1D) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 205/50R17
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G7K) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/60R16
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GEC) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/50R19
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
RA-000607-G0-306-05d~SK-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5d
Seite : 13 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
K36) An Achse 2 ist die im Bereich der Stoßfängeroberkante senkrecht ins Radhaus ragende
Blechlasche nach außen zu treiben oder zu kürzen.
K37) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende
Maßnahmen erforderlich:
- die im Bereich der Stoßfängeroberkante senkrecht ins Radhaus ragende Blechlasche
ist nach außen zu treiben oder zu kürzen,
- die ins Radhaus ragende Kante des Stoßfängers ist ab der Oberkante auf einer Länge
von ca. 100 mm nach unten zu kürzen,
- vom Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor
der Radmitte, ein Streifen von ca. 30 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen und klebend zu befestigen.
K45) An Achse 2 ist vom Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis ca.
200 mm vor der Radmitte ein Streifen von ca. 30 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen und am Blechradhaus klebend zu befestigen.
K46) An Achse 2 sind die Radhauskanten im Bereich von der Stoßfängeroberkante bis ca.
200 mm vor der Radmitte um ca. 5 mm aufzuweiten.
K47) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende
Maßnahmen erforderlich:
- die im Bereich der Stoßfängeroberkante senkrecht ins Radhaus ragende Blechlasche
ist um 10 mm zu kürzen,
- die ins Radhaus ragende Kante des Stoßfängers ist ab der Oberkante auf einer Länge
von ca. 100 mm nach unten zu kürzen.
K48) An Achse 2 ist der im Bereich des Schwellers befindliche Kunststoffspritzschutz um 10
mm warm in Richtung Vorderachse einzuformen.
RA-000607-G0-306-05d~SK-5-112-57-ET35.docx

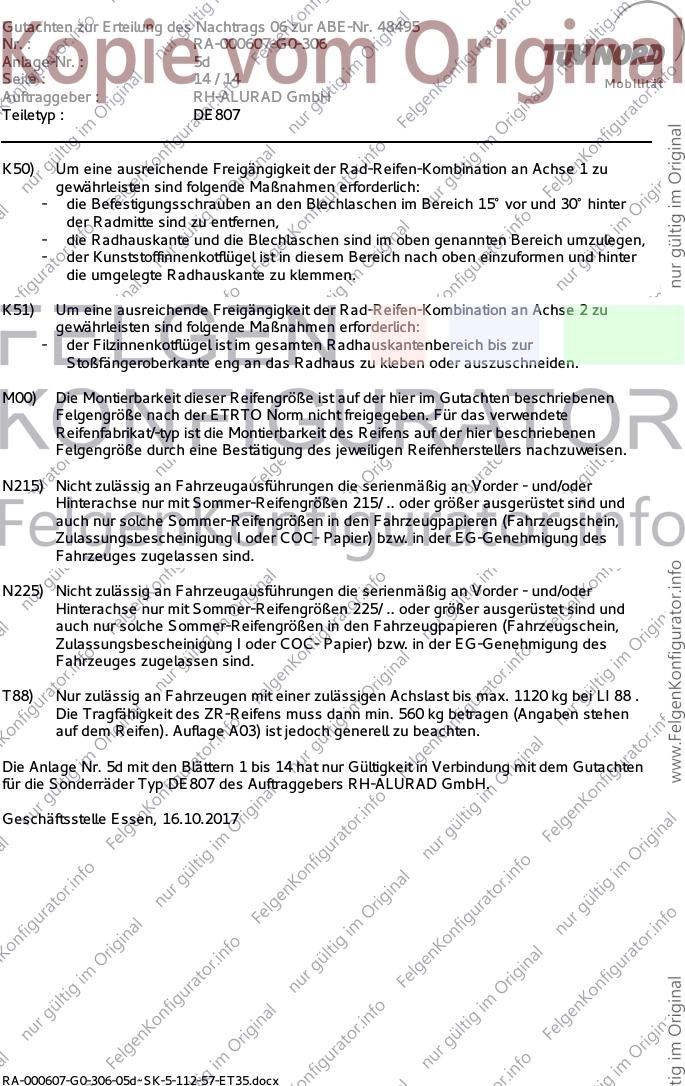

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5d
Seite : 14 / 14 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
K50) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschrauben an den Blechlaschen im Bereich 15° vor und 30° hinter
der Radmitte sind zu entfernen,
- die Radhauskante und die Blechlaschen sind im oben genannten Bereich umzulegen,
- der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter
die umgelegte Radhauskante zu klemmen.
K51) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im gesamten Radhauskantenbereich bis zur
Stoßfängeroberkante eng an das Radhaus zu kleben oder auszuschneiden.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 5d mit den Blättern 1 bis 14 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ DE807 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 16.10.2017
RA-000607-G0-306-05d~SK-5-112-57-ET35.docx
