Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 7 J x 17 H2
Nummer der Genehmigung: 47783 Erweiterung Nr.: 19
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Alu-Design GmbH & Co. KG
DE-58809 Neuenrade-Küntrop
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
TREY
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 47783 Erweiterung Nr.: 19
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV AUSTRIA AUTOMOTIVE GMBH
AT-1230 Wien
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
28.06.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0227-09-WIRD/N19
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 47783 Erweiterung Nr.: 19
Approval No. Extension No.:

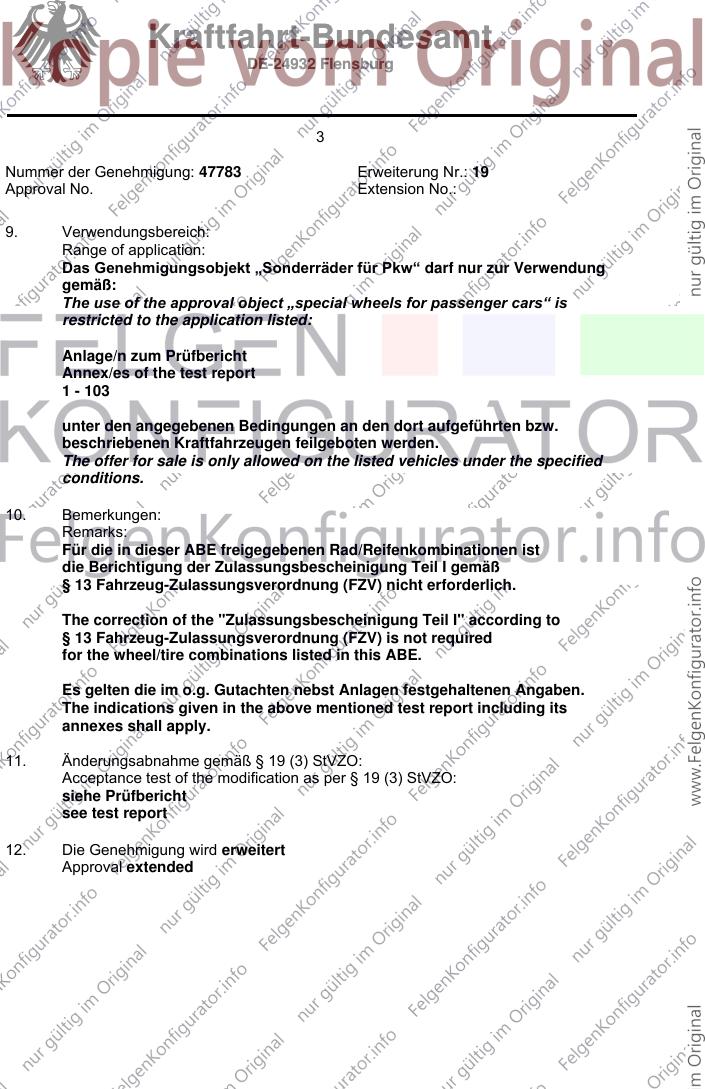

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 103
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 47783 Erweiterung Nr.: 19
Approval No. Extension No.:

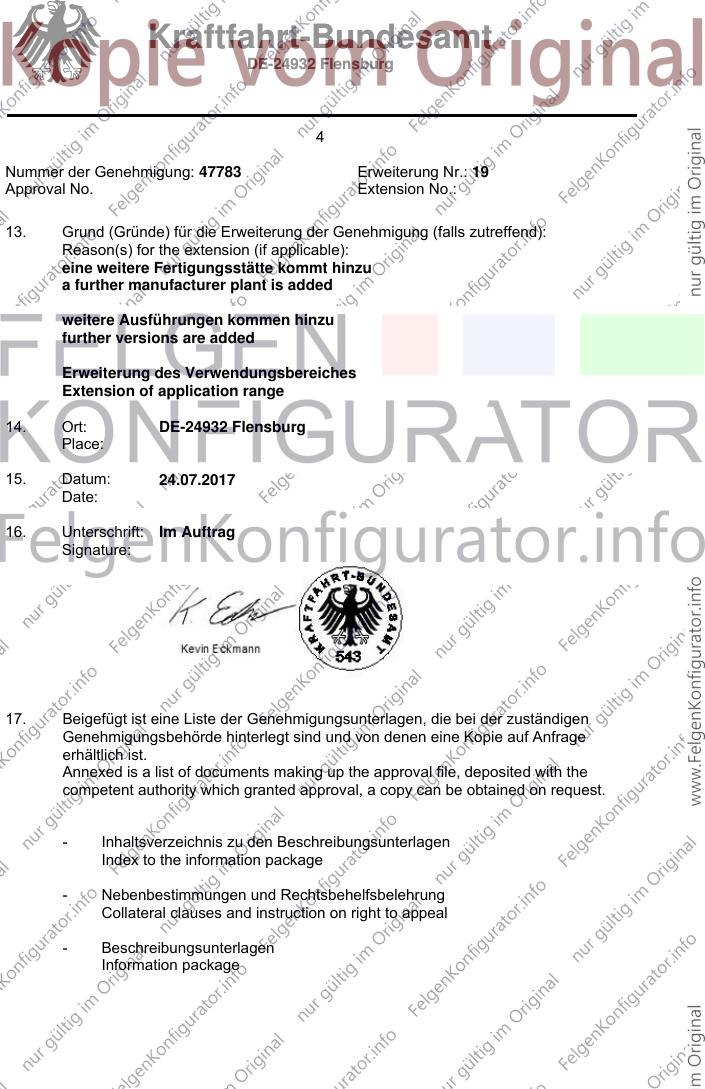

13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
eine weitere Fertigungsstätte kommt hinzu
a further manufacturer plant is added
weitere Ausführungen kommen hinzu
further versions are added
Erweiterung des Verwendungsbereiches
Extension of application range
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 24.07.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 47783 Erweiterung Nr.: 19
Approval No. Extension No.:
Ausgabedatum: 16.10.2009 letztes Änderungsdatum: 24.07.2017
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
TREY 06.08.2009
TREY 31.03.2017
3. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
366-0227-09-MURD 07.09.2009
366-0227-09-MURD/N1 09.10.2009
366-0227-09-WIRD/N2 26.11.2009
366-0227-09-WIRD/N3 29.04.2010
366-0227-09-WIRD/N4 01.10.2010
366-0227-09-WIRD/N5 29.03.2011
366-0227-09-WIRD/N6 11.10.2011
366-0227-09-WIRD/N7 03.05.2012
366-0227-09-WIRD/N8 19.06.2012
366-0227-09-WIRD/N9 29.11.2012
366-0227-09-WIRD/N10 08.04.2013
366-0227-09-WIRD/N11 15.11.2013
366-0227-09-WIRD/N12 25.03.2014
366-0227-09-WIRD/N13 13.09.2014
366-0227-09-WIRD/N14 01.12.2014
366-0227-09-WIRD/N15 19.03.2015
366-0227-09-WIRD/N16 15.09.2015
366-0227-09-WIRD/N17 27.09.2016
366-0227-09-WIRD/N18 01.04.2017
366-0227-09-WIRD/N19 28.06.2017
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Zur Allgemeinen Betriebserlaubnis Nr.:
4. Beschreibung der Änderungen:
Description of the changes
eine weitere Fertigungsstätte kommt hinzu
a further manufacturer plant is added
weitere Ausführungen kommen hinzu
further versions are added
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg

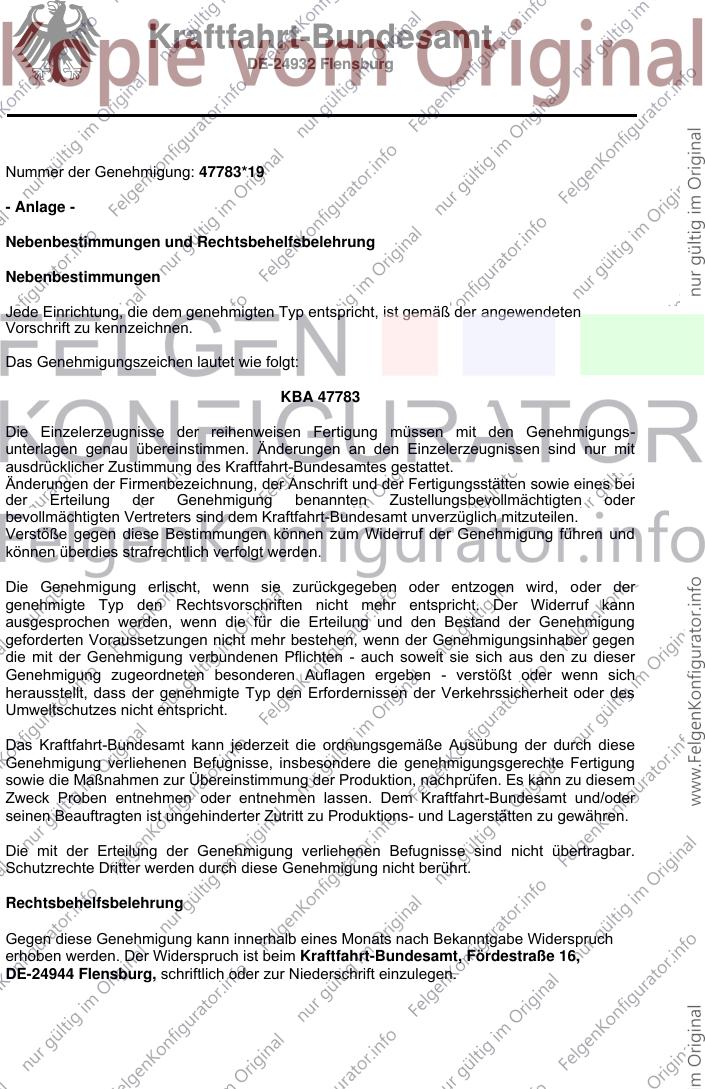

Nummer der Genehmigung: 47783*19
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 47783
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 47783*19
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

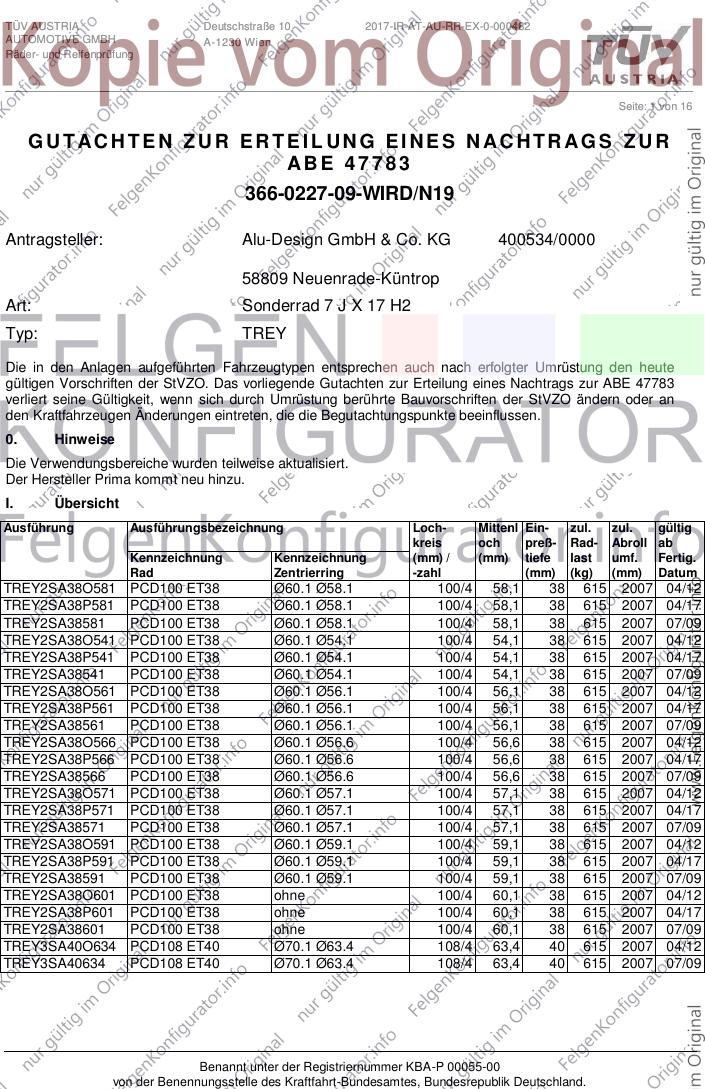

TÜV AUSTRIA Deutschstraße 10 2017-IR-AT-AU-RR-EX-0-000482
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 16
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 47 783
366-0227-09-WIRD/N19
Antragsteller: Alu-Design GmbH & Co. KG 400534/0000
58809 Neuenrade-Küntrop
Art: Sonderrad 7 J X 17 H2
Typ: TREY
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 47783
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
Der Hersteller Prima kommt neu hinzu.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
TREY2SA38O581 PCD100 ET38 Ø60.1 Ø58.1 100/4 58,1 38 615 2007 04/12
TREY2SA38P581 PCD100 ET38 Ø60.1 Ø58.1 100/4 58,1 38 615 2007 04/17
TREY2SA38581 PCD100 ET38 Ø60.1 Ø58.1 100/4 58,1 38 615 2007 07/09
TREY2SA38O541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 615 2007 04/12
TREY2SA38P541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 615 2007 04/17
TREY2SA38541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 615 2007 07/09
TREY2SA38O561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 615 2007 04/12
TREY2SA38P561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 615 2007 04/17
TREY2SA38561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 615 2007 07/09
TREY2SA38O566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 615 2007 04/12
TREY2SA38P566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 615 2007 04/17
TREY2SA38566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 615 2007 07/09
TREY2SA38O571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 615 2007 04/12
TREY2SA38P571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 615 2007 04/17
TREY2SA38571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 615 2007 07/09
TREY2SA38O591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 615 2007 04/12
TREY2SA38P591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 615 2007 04/17
TREY2SA38591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 615 2007 07/09
TREY2SA38O601 PCD100 ET38 ohne 100/4 60,1 38 615 2007 04/12
TREY2SA38P601 PCD100 ET38 ohne 100/4 60,1 38 615 2007 04/17
TREY2SA38601 PCD100 ET38 ohne 100/4 60,1 38 615 2007 07/09
TREY3SA40O634 PCD108 ET40 Ø70.1 Ø63.4 108/4 63,4 40 615 2007 04/12
TREY3SA40634 PCD108 ET40 Ø70.1 Ø63.4 108/4 63,4 40 615 2007 07/09
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N19
zur Erteilung eines Nachtrags zur ABE 47783
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: TREY
Antragsteller: Alu-Design GmbH & Co. KG Stand: 28.06.2017
__________________________________________________________________________________________________________________

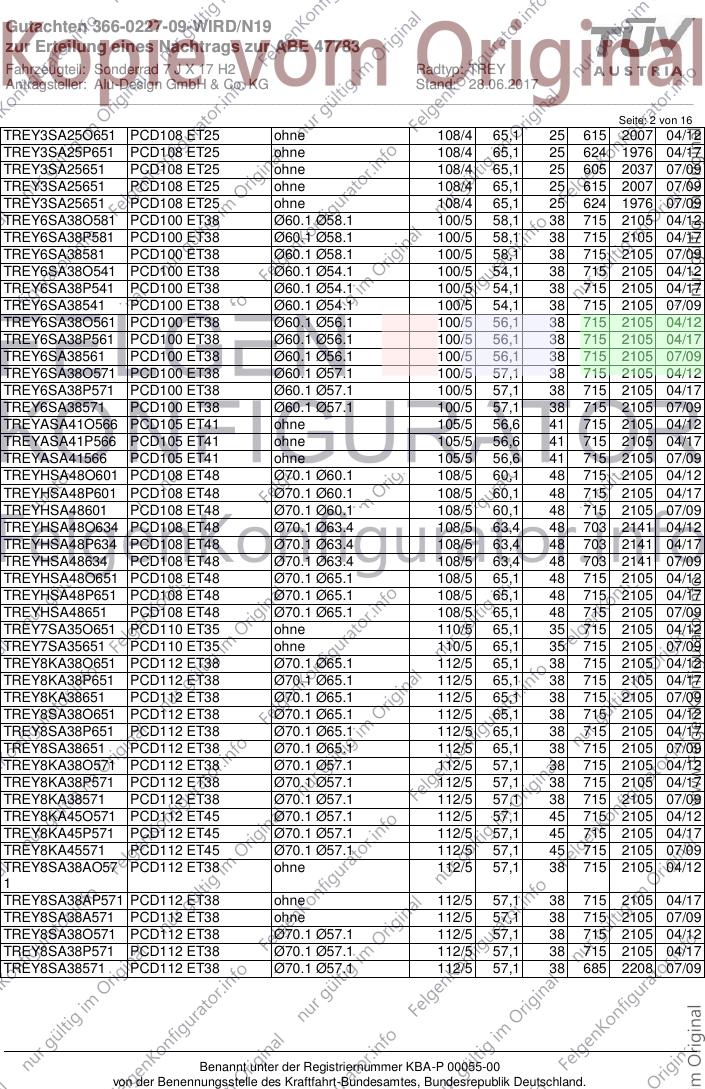

Seite: 2 von 16
TREY3SA25O651 PCD108 ET25 ohne 108/4 65,1 25 615 2007 04/12
TREY3SA25P651 PCD108 ET25 ohne 108/4 65,1 25 624 1976 04/17
TREY3SA25651 PCD108 ET25 ohne 108/4 65,1 25 605 2037 07/09
TREY3SA25651 PCD108 ET25 ohne 108/4 65,1 25 615 2007 07/09
TREY3SA25651 PCD108 ET25 ohne 108/4 65,1 25 624 1976 07/09
TREY6SA38O581 PCD100 ET38 Ø60.1 Ø58.1 100/5 58,1 38 715 2105 04/12
TREY6SA38P581 PCD100 ET38 Ø60.1 Ø58.1 100/5 58,1 38 715 2105 04/17
TREY6SA38581 PCD100 ET38 Ø60.1 Ø58.1 100/5 58,1 38 715 2105 07/09
TREY6SA38O541 PCD100 ET38 Ø60.1 Ø54.1 100/5 54,1 38 715 2105 04/12
TREY6SA38P541 PCD100 ET38 Ø60.1 Ø54.1 100/5 54,1 38 715 2105 04/17
TREY6SA38541 PCD100 ET38 Ø60.1 Ø54.1 100/5 54,1 38 715 2105 07/09
TREY6SA38O561 PCD100 ET38 Ø60.1 Ø56.1 100/5 56,1 38 715 2105 04/12
TREY6SA38P561 PCD100 ET38 Ø60.1 Ø56.1 100/5 56,1 38 715 2105 04/17
TREY6SA38561 PCD100 ET38 Ø60.1 Ø56.1 100/5 56,1 38 715 2105 07/09
TREY6SA38O571 PCD100 ET38 Ø60.1 Ø57.1 100/5 57,1 38 715 2105 04/12
TREY6SA38P571 PCD100 ET38 Ø60.1 Ø57.1 100/5 57,1 38 715 2105 04/17
TREY6SA38571 PCD100 ET38 Ø60.1 Ø57.1 100/5 57,1 38 715 2105 07/09
TREYASA41O566 PCD105 ET41 ohne 105/5 56,6 41 715 2105 04/12
TREYASA41P566 PCD105 ET41 ohne 105/5 56,6 41 715 2105 04/17
TREYASA41566 PCD105 ET41 ohne 105/5 56,6 41 715 2105 07/09
TREYHSA48O601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 715 2105 04/12
TREYHSA48P601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 715 2105 04/17
TREYHSA48601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 715 2105 07/09
TREYHSA48O634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 703 2141 04/12
TREYHSA48P634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 703 2141 04/17
TREYHSA48634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 703 2141 07/09
TREYHSA48O651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 715 2105 04/12
TREYHSA48P651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 715 2105 04/17
TREYHSA48651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 715 2105 07/09
TREY7SA35O651 PCD110 ET35 ohne 110/5 65,1 35 715 2105 04/12
TREY7SA35651 PCD110 ET35 ohne 110/5 65,1 35 715 2105 07/09
TREY8KA38O651 PCD112 ET38 Ø70.1 Ø65.1 112/5 65,1 38 715 2105 04/12
TREY8KA38P651 PCD112 ET38 Ø70.1 Ø65.1 112/5 65,1 38 715 2105 04/17
TREY8KA38651 PCD112 ET38 Ø70.1 Ø65.1 112/5 65,1 38 715 2105 07/09
TREY8SA38O651 PCD112 ET38 Ø70.1 Ø65.1 112/5 65,1 38 715 2105 04/12
TREY8SA38P651 PCD112 ET38 Ø70.1 Ø65.1 112/5 65,1 38 715 2105 04/17
TREY8SA38651 PCD112 ET38 Ø70.1 Ø65.1 112/5 65,1 38 715 2105 07/09
TREY8KA38O571 PCD112 ET38 Ø70.1 Ø57.1 112/5 57,1 38 715 2105 04/12
TREY8KA38P571 PCD112 ET38 Ø70.1 Ø57.1 112/5 57,1 38 715 2105 04/17
TREY8KA38571 PCD112 ET38 Ø70.1 Ø57.1 112/5 57,1 38 715 2105 07/09
TREY8KA45O571 PCD112 ET45 Ø70.1 Ø57.1 112/5 57,1 45 715 2105 04/12
TREY8KA45P571 PCD112 ET45 Ø70.1 Ø57.1 112/5 57,1 45 715 2105 04/17
TREY8KA45571 PCD112 ET45 Ø70.1 Ø57.1 112/5 57,1 45 715 2105 07/09
TREY8SA38AO57 PCD112 ET38 ohne 112/5 57,1 38 715 2105 04/12
1
TREY8SA38AP571 PCD112 ET38 ohne 112/5 57,1 38 715 2105 04/17
TREY8SA38A571 PCD112 ET38 ohne 112/5 57,1 38 715 2105 07/09
TREY8SA38O571 PCD112 ET38 Ø70.1 Ø57.1 112/5 57,1 38 715 2105 04/12
TREY8SA38P571 PCD112 ET38 Ø70.1 Ø57.1 112/5 57,1 38 715 2105 04/17
TREY8SA38571 PCD112 ET38 Ø70.1 Ø57.1 112/5 57,1 38 685 2208 07/09
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N19
zur Erteilung eines Nachtrags zur ABE 47783
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: TREY
Antragsteller: Alu-Design GmbH & Co. KG Stand: 28.06.2017
__________________________________________________________________________________________________________________

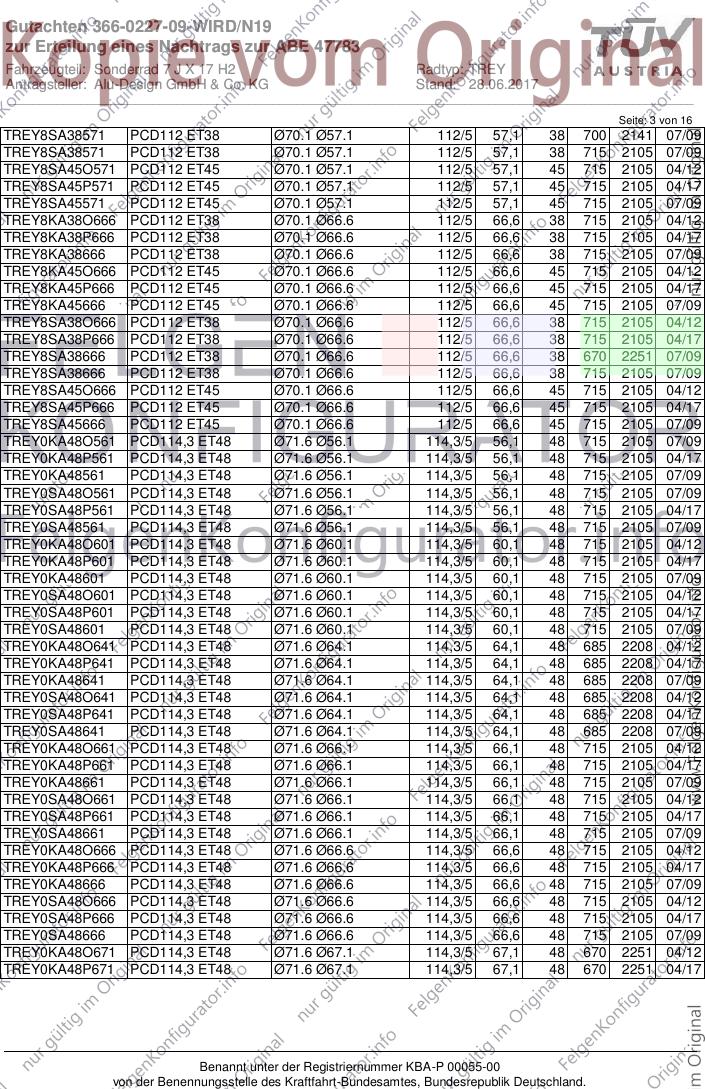

Seite: 3 von 16
TREY8SA38571 PCD112 ET38 Ø70.1 Ø57.1 112/5 57,1 38 700 2141 07/09
TREY8SA38571 PCD112 ET38 Ø70.1 Ø57.1 112/5 57,1 38 715 2105 07/09
TREY8SA45O571 PCD112 ET45 Ø70.1 Ø57.1 112/5 57,1 45 715 2105 04/12
TREY8SA45P571 PCD112 ET45 Ø70.1 Ø57.1 112/5 57,1 45 715 2105 04/17
TREY8SA45571 PCD112 ET45 Ø70.1 Ø57.1 112/5 57,1 45 715 2105 07/09
TREY8KA38O666 PCD112 ET38 Ø70.1 Ø66.6 112/5 66,6 38 715 2105 04/12
TREY8KA38P666 PCD112 ET38 Ø70.1 Ø66.6 112/5 66,6 38 715 2105 04/17
TREY8KA38666 PCD112 ET38 Ø70.1 Ø66.6 112/5 66,6 38 715 2105 07/09
TREY8KA45O666 PCD112 ET45 Ø70.1 Ø66.6 112/5 66,6 45 715 2105 04/12
TREY8KA45P666 PCD112 ET45 Ø70.1 Ø66.6 112/5 66,6 45 715 2105 04/17
TREY8KA45666 PCD112 ET45 Ø70.1 Ø66.6 112/5 66,6 45 715 2105 07/09
TREY8SA38O666 PCD112 ET38 Ø70.1 Ø66.6 112/5 66,6 38 715 2105 04/12
TREY8SA38P666 PCD112 ET38 Ø70.1 Ø66.6 112/5 66,6 38 715 2105 04/17
TREY8SA38666 PCD112 ET38 Ø70.1 Ø66.6 112/5 66,6 38 670 2251 07/09
TREY8SA38666 PCD112 ET38 Ø70.1 Ø66.6 112/5 66,6 38 715 2105 07/09
TREY8SA45O666 PCD112 ET45 Ø70.1 Ø66.6 112/5 66,6 45 715 2105 04/12
TREY8SA45P666 PCD112 ET45 Ø70.1 Ø66.6 112/5 66,6 45 715 2105 04/17
TREY8SA45666 PCD112 ET45 Ø70.1 Ø66.6 112/5 66,6 45 715 2105 07/09
TREY0KA48O561 PCD114,3 ET48 Ø71.6 Ø56.1 114,3/5 56,1 48 715 2105 07/09
TREY0KA48P561 PCD114,3 ET48 Ø71.6 Ø56.1 114,3/5 56,1 48 715 2105 04/17
TREY0KA48561 PCD114,3 ET48 Ø71.6 Ø56.1 114,3/5 56,1 48 715 2105 07/09
TREY0SA48O561 PCD114,3 ET48 Ø71.6 Ø56.1 114,3/5 56,1 48 715 2105 07/09
TREY0SA48P561 PCD114,3 ET48 Ø71.6 Ø56.1 114,3/5 56,1 48 715 2105 04/17
TREY0SA48561 PCD114,3 ET48 Ø71.6 Ø56.1 114,3/5 56,1 48 715 2105 07/09
TREY0KA48O601 PCD114,3 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 715 2105 04/12
TREY0KA48P601 PCD114,3 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 715 2105 04/17
TREY0KA48601 PCD114,3 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 715 2105 07/09
TREY0SA48O601 PCD114,3 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 715 2105 04/12
TREY0SA48P601 PCD114,3 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 715 2105 04/17
TREY0SA48601 PCD114,3 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 715 2105 07/09
TREY0KA48O641 PCD114,3 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 685 2208 04/12
TREY0KA48P641 PCD114,3 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 685 2208 04/17
TREY0KA48641 PCD114,3 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 685 2208 07/09
TREY0SA48O641 PCD114,3 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 685 2208 04/12
TREY0SA48P641 PCD114,3 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 685 2208 04/17
TREY0SA48641 PCD114,3 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 685 2208 07/09
TREY0KA48O661 PCD114,3 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 715 2105 04/12
TREY0KA48P661 PCD114,3 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 715 2105 04/17
TREY0KA48661 PCD114,3 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 715 2105 07/09
TREY0SA48O661 PCD114,3 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 715 2105 04/12
TREY0SA48P661 PCD114,3 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 715 2105 04/17
TREY0SA48661 PCD114,3 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 715 2105 07/09
TREY0KA48O666 PCD114,3 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 715 2105 04/12
TREY0KA48P666 PCD114,3 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 715 2105 04/17
TREY0KA48666 PCD114,3 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 715 2105 07/09
TREY0SA48O666 PCD114,3 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 715 2105 04/12
TREY0SA48P666 PCD114,3 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 715 2105 04/17
TREY0SA48666 PCD114,3 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 715 2105 07/09
TREY0KA48O671 PCD114,3 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 670 2251 04/12
TREY0KA48P671 PCD114,3 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 670 2251 04/17
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N19
zur Erteilung eines Nachtrags zur ABE 47783
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: TREY
Antragsteller: Alu-Design GmbH & Co. KG Stand: 28.06.2017
__________________________________________________________________________________________________________________

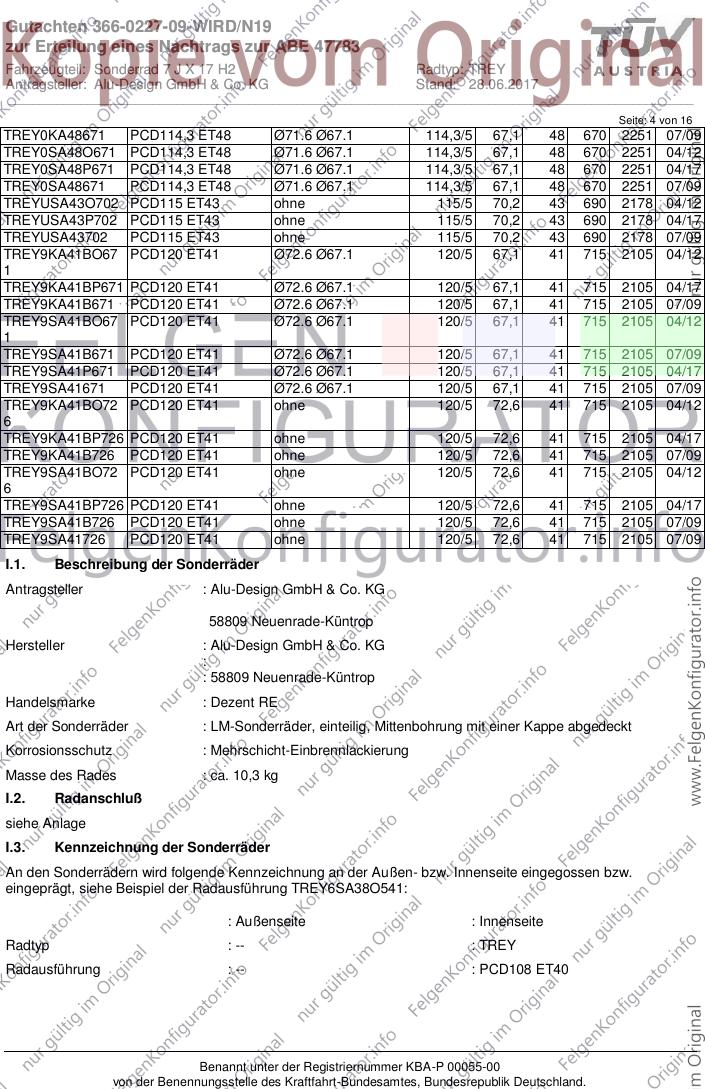

Seite: 4 von 16
TREY0KA48671 PCD114,3 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 670 2251 07/09
TREY0SA48O671 PCD114,3 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 670 2251 04/12
TREY0SA48P671 PCD114,3 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 670 2251 04/17
TREY0SA48671 PCD114,3 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 670 2251 07/09
TREYUSA43O702 PCD115 ET43 ohne 115/5 70,2 43 690 2178 04/12
TREYUSA43P702 PCD115 ET43 ohne 115/5 70,2 43 690 2178 04/17
TREYUSA43702 PCD115 ET43 ohne 115/5 70,2 43 690 2178 07/09
TREY9KA41BO67 PCD120 ET41 Ø72.6 Ø67.1 120/5 67,1 41 715 2105 04/12
1
TREY9KA41BP671 PCD120 ET41 Ø72.6 Ø67.1 120/5 67,1 41 715 2105 04/17
TREY9KA41B671 PCD120 ET41 Ø72.6 Ø67.1 120/5 67,1 41 715 2105 07/09
TREY9SA41BO67 PCD120 ET41 Ø72.6 Ø67.1 120/5 67,1 41 715 2105 04/12
1
TREY9SA41B671 PCD120 ET41 Ø72.6 Ø67.1 120/5 67,1 41 715 2105 07/09
TREY9SA41P671 PCD120 ET41 Ø72.6 Ø67.1 120/5 67,1 41 715 2105 04/17
TREY9SA41671 PCD120 ET41 Ø72.6 Ø67.1 120/5 67,1 41 715 2105 07/09
TREY9KA41BO72 PCD120 ET41 ohne 120/5 72,6 41 715 2105 04/12
6
TREY9KA41BP726 PCD120 ET41 ohne 120/5 72,6 41 715 2105 04/17
TREY9KA41B726 PCD120 ET41 ohne 120/5 72,6 41 715 2105 07/09
TREY9SA41BO72 PCD120 ET41 ohne 120/5 72,6 41 715 2105 04/12
6
TREY9SA41BP726 PCD120 ET41 ohne 120/5 72,6 41 715 2105 04/17
TREY9SA41B726 PCD120 ET41 ohne 120/5 72,6 41 715 2105 07/09
TREY9SA41726 PCD120 ET41 ohne 120/5 72,6 41 715 2105 07/09
I.1. Beschreibung der Sonderräder
Antragsteller : Alu-Design GmbH & Co. KG
58809 Neuenrade-Küntrop
Hersteller : Alu-Design GmbH & Co. KG
:
: 58809 Neuenrade-Küntrop
Handelsmarke : Dezent RE
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 10,3 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung TREY6SA38O541:
: Außenseite : Innenseite
Radtyp : -- : TREY
Radausführung : -- : PCD108 ET40
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N19
zur Erteilung eines Nachtrags zur ABE 47783
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: TREY
Antragsteller: Alu-Design GmbH & Co. KG Stand: 28.06.2017
__________________________________________________________________________________________________________________

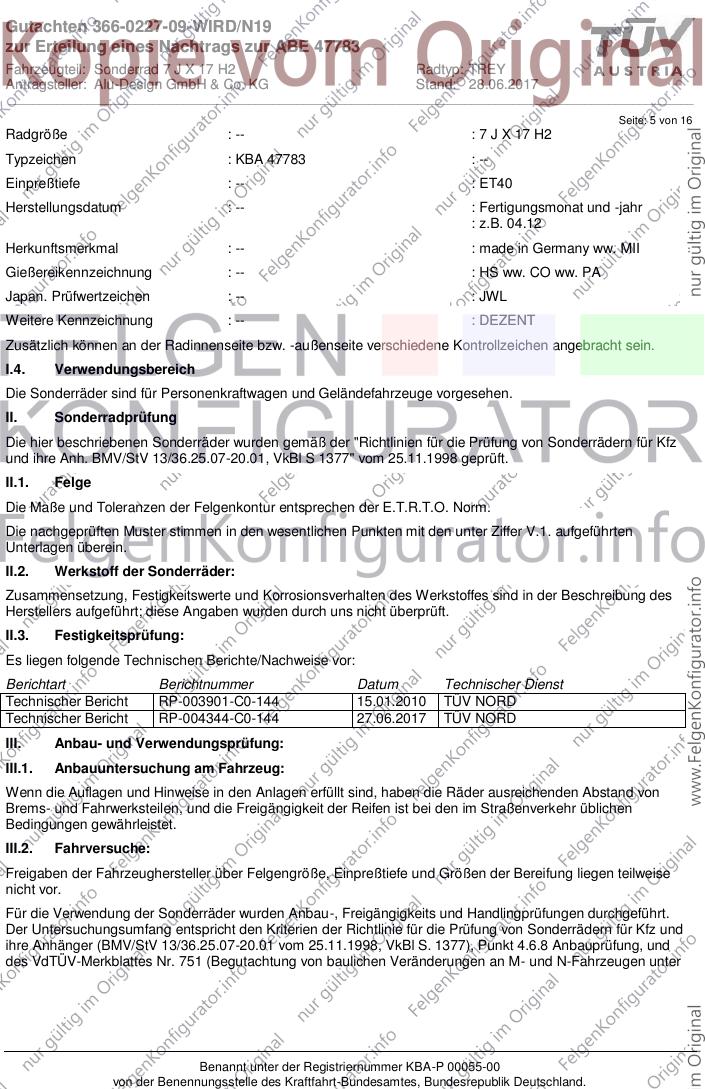

Seite: 5 von 16
Radgröße : -- : 7 J X 17 H2
Typzeichen : KBA 47783 : --
Einpreßtiefe : -- : ET40
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 04.12
Herkunftsmerkmal : -- : made in Germany ww. MII
Gießereikennzeichnung : -- : HS ww. CO ww. PA
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : DEZENT
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-003901-C0-144 15.01.2010 TÜV NORD
Technischer Bericht RP-004344-C0-144 27.06.2017 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N19
zur Erteilung eines Nachtrags zur ABE 47783
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: TREY
Antragsteller: Alu-Design GmbH & Co. KG Stand: 28.06.2017
__________________________________________________________________________________________________________________

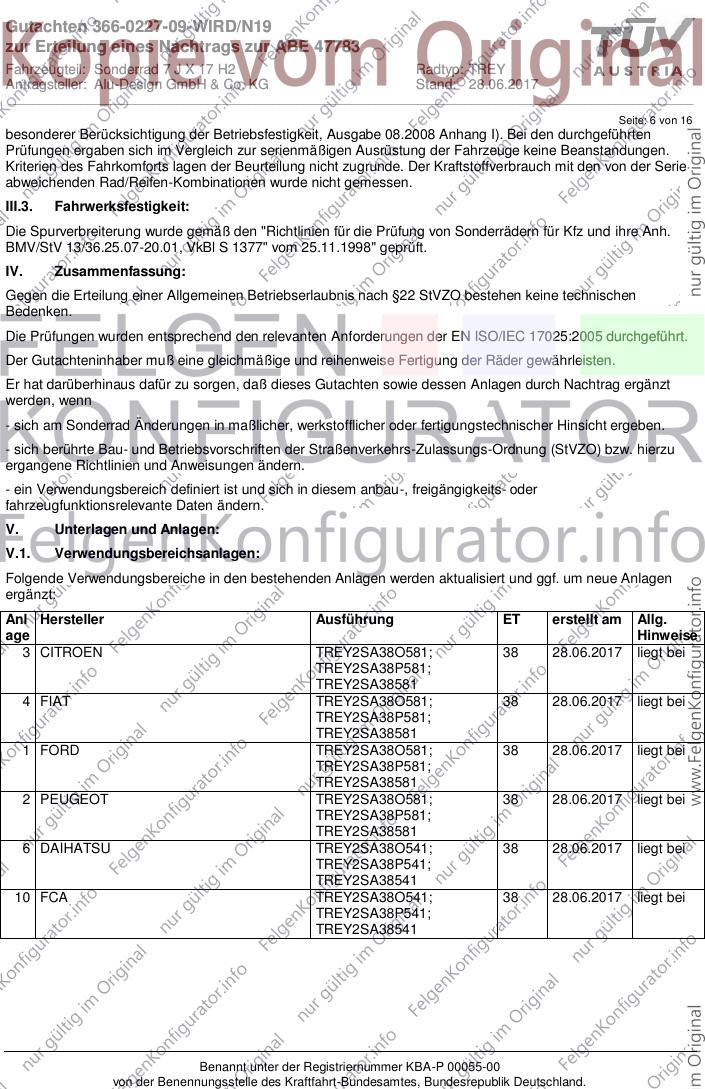

Seite: 6 von 16
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
3 CITROEN TREY2SA38O581; 38 28.06.2017 liegt bei
TREY2SA38P581;
TREY2SA38581
4 FIAT TREY2SA38O581; 38 28.06.2017 liegt bei
TREY2SA38P581;
TREY2SA38581
1 FORD TREY2SA38O581; 38 28.06.2017 liegt bei
TREY2SA38P581;
TREY2SA38581
2 PEUGEOT TREY2SA38O581; 38 28.06.2017 liegt bei
TREY2SA38P581;
TREY2SA38581
6 DAIHATSU TREY2SA38O541; 38 28.06.2017 liegt bei
TREY2SA38P541;
TREY2SA38541
10 FCA TREY2SA38O541; 38 28.06.2017 liegt bei
TREY2SA38P541;
TREY2SA38541
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N19
zur Erteilung eines Nachtrags zur ABE 47783
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: TREY
Antragsteller: Alu-Design GmbH & Co. KG Stand: 28.06.2017
__________________________________________________________________________________________________________________

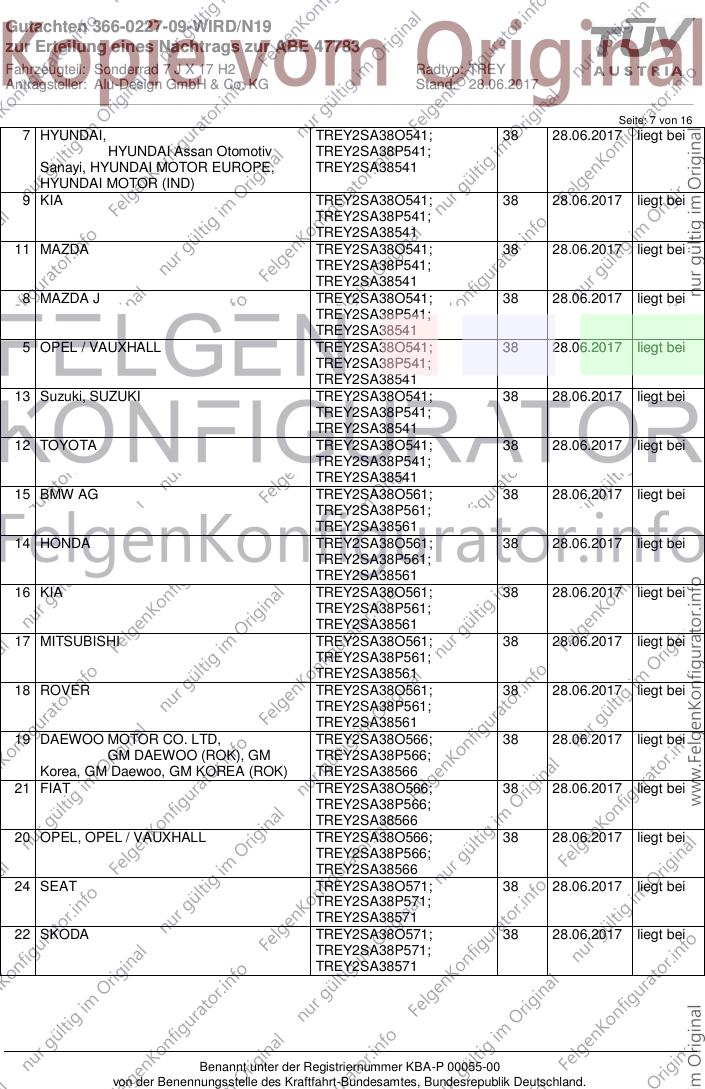

Seite: 7 von 16
7 HYUNDAI, TREY2SA38O541; 38 28.06.2017 liegt bei
HYUNDAI Assan Otomotiv TREY2SA38P541;
Sanayi, HYUNDAI MOTOR EUROPE, TREY2SA38541
HYUNDAI MOTOR (IND)
9 KIA TREY2SA38O541; 38 28.06.2017 liegt bei
TREY2SA38P541;
TREY2SA38541
11 MAZDA TREY2SA38O541; 38 28.06.2017 liegt bei
TREY2SA38P541;
TREY2SA38541
8 MAZDA J TREY2SA38O541; 38 28.06.2017 liegt bei
TREY2SA38P541;
TREY2SA38541
5 OPEL / VAUXHALL TREY2SA38O541; 38 28.06.2017 liegt bei
TREY2SA38P541;
TREY2SA38541
13 Suzuki, SUZUKI TREY2SA38O541; 38 28.06.2017 liegt bei
TREY2SA38P541;
TREY2SA38541
12 TOYOTA TREY2SA38O541; 38 28.06.2017 liegt bei
TREY2SA38P541;
TREY2SA38541
15 BMW AG TREY2SA38O561; 38 28.06.2017 liegt bei
TREY2SA38P561;
TREY2SA38561
14 HONDA TREY2SA38O561; 38 28.06.2017 liegt bei
TREY2SA38P561;
TREY2SA38561
16 KIA TREY2SA38O561; 38 28.06.2017 liegt bei
TREY2SA38P561;
TREY2SA38561
17 MITSUBISHI TREY2SA38O561; 38 28.06.2017 liegt bei
TREY2SA38P561;
TREY2SA38561
18 ROVER TREY2SA38O561; 38 28.06.2017 liegt bei
TREY2SA38P561;
TREY2SA38561
19 DAEWOO MOTOR CO. LTD, TREY2SA38O566; 38 28.06.2017 liegt bei
GM DAEWOO (ROK), GM TREY2SA38P566;
Korea, GM Daewoo, GM KOREA (ROK) TREY2SA38566
21 FIAT TREY2SA38O566; 38 28.06.2017 liegt bei
TREY2SA38P566;
TREY2SA38566
20 OPEL, OPEL / VAUXHALL TREY2SA38O566; 38 28.06.2017 liegt bei
TREY2SA38P566;
TREY2SA38566
24 SEAT TREY2SA38O571; 38 28.06.2017 liegt bei
TREY2SA38P571;
TREY2SA38571
22 SKODA TREY2SA38O571; 38 28.06.2017 liegt bei
TREY2SA38P571;
TREY2SA38571
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N19
zur Erteilung eines Nachtrags zur ABE 47783
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: TREY
Antragsteller: Alu-Design GmbH & Co. KG Stand: 28.06.2017
__________________________________________________________________________________________________________________

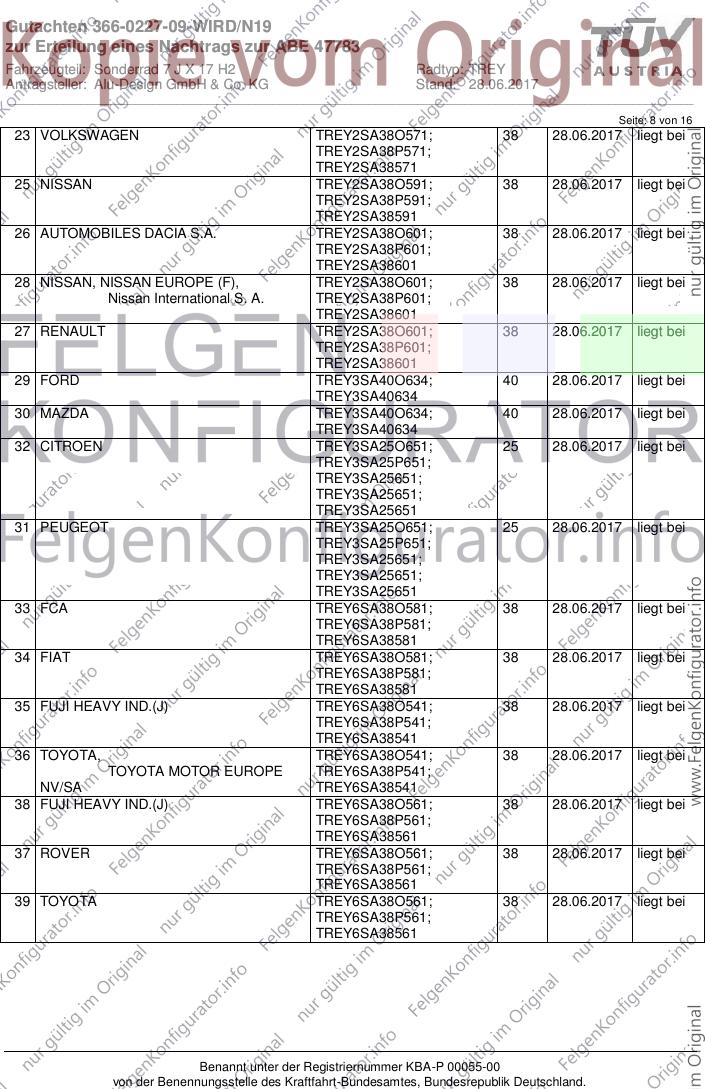

Seite: 8 von 16
23 VOLKSWAGEN TREY2SA38O571; 38 28.06.2017 liegt bei
TREY2SA38P571;
TREY2SA38571
25 NISSAN TREY2SA38O591; 38 28.06.2017 liegt bei
TREY2SA38P591;
TREY2SA38591
26 AUTOMOBILES DACIA S.A. TREY2SA38O601; 38 28.06.2017 liegt bei
TREY2SA38P601;
TREY2SA38601
28 NISSAN, NISSAN EUROPE (F), TREY2SA38O601; 38 28.06.2017 liegt bei
Nissan International S. A. TREY2SA38P601;
TREY2SA38601
27 RENAULT TREY2SA38O601; 38 28.06.2017 liegt bei
TREY2SA38P601;
TREY2SA38601
29 FORD TREY3SA40O634; 40 28.06.2017 liegt bei
TREY3SA40634
30 MAZDA TREY3SA40O634; 40 28.06.2017 liegt bei
TREY3SA40634
32 CITROEN TREY3SA25O651; 25 28.06.2017 liegt bei
TREY3SA25P651;
TREY3SA25651;
TREY3SA25651;
TREY3SA25651
31 PEUGEOT TREY3SA25O651; 25 28.06.2017 liegt bei
TREY3SA25P651;
TREY3SA25651;
TREY3SA25651;
TREY3SA25651
33 FCA TREY6SA38O581; 38 28.06.2017 liegt bei
TREY6SA38P581;
TREY6SA38581
34 FIAT TREY6SA38O581; 38 28.06.2017 liegt bei
TREY6SA38P581;
TREY6SA38581
35 FUJI HEAVY IND.(J) TREY6SA38O541; 38 28.06.2017 liegt bei
TREY6SA38P541;
TREY6SA38541
36 TOYOTA, TREY6SA38O541; 38 28.06.2017 liegt bei
TOYOTA MOTOR EUROPE TREY6SA38P541;
NV/SA TREY6SA38541
38 FUJI HEAVY IND.(J) TREY6SA38O561; 38 28.06.2017 liegt bei
TREY6SA38P561;
TREY6SA38561
37 ROVER TREY6SA38O561; 38 28.06.2017 liegt bei
TREY6SA38P561;
TREY6SA38561
39 TOYOTA TREY6SA38O561; 38 28.06.2017 liegt bei
TREY6SA38P561;
TREY6SA38561
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N19
zur Erteilung eines Nachtrags zur ABE 47783
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: TREY
Antragsteller: Alu-Design GmbH & Co. KG Stand: 28.06.2017
__________________________________________________________________________________________________________________
Seite: 9 von 16
43 AUDI TREY6SA38O571; 38 28.06.2017 liegt bei
TREY6SA38P571;
TREY6SA38571
41 CHRYSLER (USA) TREY6SA38O571; 38 28.06.2017 liegt bei
TREY6SA38P571;
TREY6SA38571
40 SEAT, SEAT, S.A. TREY6SA38O571; 38 28.06.2017 liegt bei
TREY6SA38P571;
TREY6SA38571
44 SKODA TREY6SA38O571; 38 28.06.2017 liegt bei
TREY6SA38P571;
TREY6SA38571
42 VOLKSWAGEN TREY6SA38O571; 38 28.06.2017 liegt bei
TREY6SA38P571;
TREY6SA38571
45 GM DAEWOO (ROK), GM KOREA (ROK) TREYASA41O566; 41 28.06.2017 liegt bei
TREYASA41P566;
TREYASA41566
46 OPEL, OPEL / VAUXHALL TREYASA41O566; 41 28.06.2017 liegt bei
TREYASA41P566;
TREYASA41566
47 RENAULT TREYHSA48O601; 48 28.06.2017 liegt bei
TREYHSA48P601;
TREYHSA48601
50 FORD TREYHSA48O634; 48 28.06.2017 liegt bei
TREYHSA48P634;
TREYHSA48634
49 JAGUAR TREYHSA48O634; 48 28.06.2017 liegt bei
TREYHSA48P634;
TREYHSA48634
48 VOLVO TREYHSA48O634; 48 28.06.2017 liegt bei
TREYHSA48P634;
TREYHSA48634
53 CITROEN TREYHSA48O651; 48 28.06.2017 liegt bei
TREYHSA48P651;
TREYHSA48651
52 PEUGEOT TREYHSA48O651; 48 28.06.2017 liegt bei
TREYHSA48P651;
TREYHSA48651
51 VOLVO TREYHSA48O651; 48 28.06.2017 liegt bei
TREYHSA48P651;
TREYHSA48651
56 CHRYSLER (USA) TREY7SA35O651; 35 28.06.2017 liegt bei
TREY7SA35651
61 CHRYSLER (USA) TREY8KA38O651; 38 28.06.2017 liegt bei
TREY8KA38P651;
TREY8KA38651;
TREY8SA38O651;
TREY8SA38P651;
TREY8SA38651
57 FIAT TREY7SA35O651; 35 28.06.2017 liegt bei
TREY7SA35651
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N19
zur Erteilung eines Nachtrags zur ABE 47783
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: TREY
Antragsteller: Alu-Design GmbH & Co. KG Stand: 28.06.2017
__________________________________________________________________________________________________________________

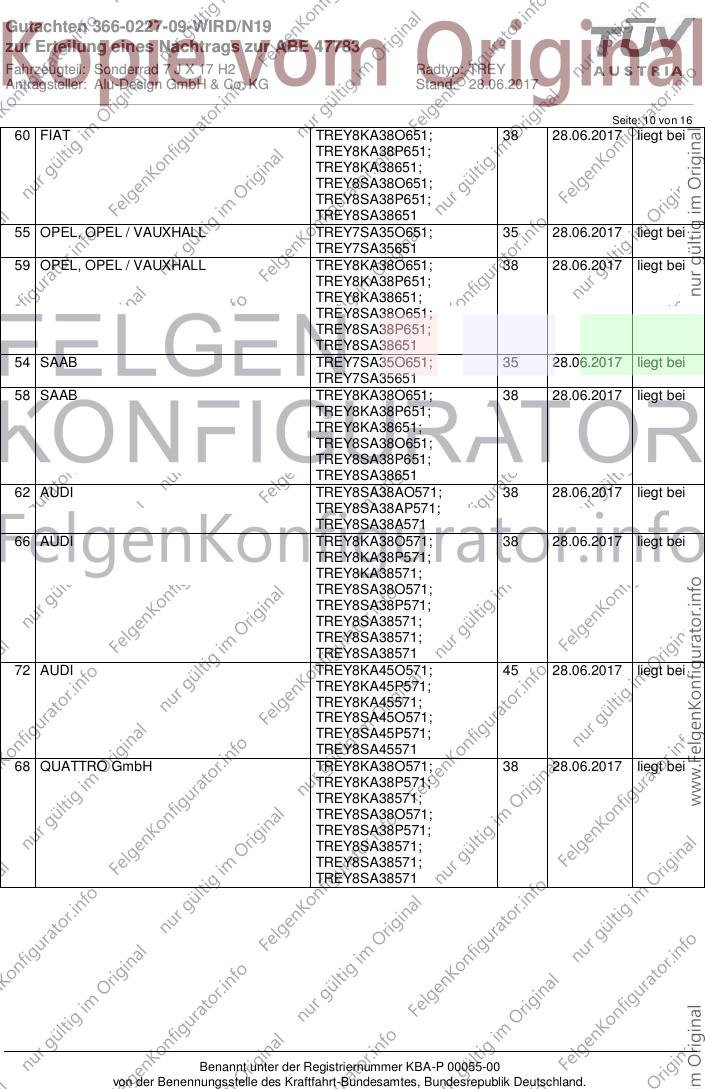

Seite: 10 von 16
60 FIAT TREY8KA38O651; 38 28.06.2017 liegt bei
TREY8KA38P651;
TREY8KA38651;
TREY8SA38O651;
TREY8SA38P651;
TREY8SA38651
55 OPEL, OPEL / VAUXHALL TREY7SA35O651; 35 28.06.2017 liegt bei
TREY7SA35651
59 OPEL, OPEL / VAUXHALL TREY8KA38O651; 38 28.06.2017 liegt bei
TREY8KA38P651;
TREY8KA38651;
TREY8SA38O651;
TREY8SA38P651;
TREY8SA38651
54 SAAB TREY7SA35O651; 35 28.06.2017 liegt bei
TREY7SA35651
58 SAAB TREY8KA38O651; 38 28.06.2017 liegt bei
TREY8KA38P651;
TREY8KA38651;
TREY8SA38O651;
TREY8SA38P651;
TREY8SA38651
62 AUDI TREY8SA38AO571; 38 28.06.2017 liegt bei
TREY8SA38AP571;
TREY8SA38A571
66 AUDI TREY8KA38O571; 38 28.06.2017 liegt bei
TREY8KA38P571;
TREY8KA38571;
TREY8SA38O571;
TREY8SA38P571;
TREY8SA38571;
TREY8SA38571;
TREY8SA38571
72 AUDI TREY8KA45O571; 45 28.06.2017 liegt bei
TREY8KA45P571;
TREY8KA45571;
TREY8SA45O571;
TREY8SA45P571;
TREY8SA45571
68 QUATTRO GmbH TREY8KA38O571; 38 28.06.2017 liegt bei
TREY8KA38P571;
TREY8KA38571;
TREY8SA38O571;
TREY8SA38P571;
TREY8SA38571;
TREY8SA38571;
TREY8SA38571
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N19
zur Erteilung eines Nachtrags zur ABE 47783
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: TREY
Antragsteller: Alu-Design GmbH & Co. KG Stand: 28.06.2017
__________________________________________________________________________________________________________________
Seite: 11 von 16
63 FORD TREY8KA38O571; 38 28.06.2017 liegt bei
TREY8KA38P571;
TREY8KA38571;
TREY8SA38O571;
TREY8SA38P571;
TREY8SA38571;
TREY8SA38571;
TREY8SA38571
73 FORD TREY8KA45O571; 45 28.06.2017 liegt bei
TREY8KA45P571;
TREY8KA45571;
TREY8SA45O571;
TREY8SA45P571;
TREY8SA45571
64 SEAT, SEAT, S.A. TREY8KA38O571; 38 28.06.2017 liegt bei
TREY8KA38P571;
TREY8KA38571;
TREY8SA38O571;
TREY8SA38P571;
TREY8SA38571;
TREY8SA38571;
TREY8SA38571
71 SEAT, SEAT, S.A. TREY8KA45O571; 45 28.06.2017 liegt bei
TREY8KA45P571;
TREY8KA45571;
TREY8SA45O571;
TREY8SA45P571;
TREY8SA45571
65 SKODA TREY8KA38O571; 38 28.06.2017 liegt bei
TREY8KA38P571;
TREY8KA38571;
TREY8SA38O571;
TREY8SA38P571;
TREY8SA38571;
TREY8SA38571;
TREY8SA38571
69 SKODA TREY8KA45O571; 45 28.06.2017 liegt bei
TREY8KA45P571;
TREY8KA45571;
TREY8SA45O571;
TREY8SA45P571;
TREY8SA45571
67 VOLKSWAGEN TREY8KA38O571; 38 28.06.2017 liegt bei
TREY8KA38P571;
TREY8KA38571;
TREY8SA38O571;
TREY8SA38P571;
TREY8SA38571;
TREY8SA38571;
TREY8SA38571
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N19
zur Erteilung eines Nachtrags zur ABE 47783
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: TREY
Antragsteller: Alu-Design GmbH & Co. KG Stand: 28.06.2017
__________________________________________________________________________________________________________________
Seite: 12 von 16
70 VOLKSWAGEN TREY8KA45O571; 45 28.06.2017 liegt bei
TREY8KA45P571;
TREY8KA45571;
TREY8SA45O571;
TREY8SA45P571;
TREY8SA45571
74 AUDI TREY8KA38O666; 38 28.06.2017 liegt bei
TREY8KA38P666;
TREY8KA38666;
TREY8SA38O666;
TREY8SA38P666;
TREY8SA38666;
TREY8SA38666
79 AUDI TREY8KA45O666; 45 28.06.2017 liegt bei
TREY8KA45P666;
TREY8KA45666;
TREY8SA45O666;
TREY8SA45P666;
TREY8SA45666
77 BMW AG TREY8KA38O666; 38 28.06.2017 liegt bei
TREY8KA38P666;
TREY8KA38666;
TREY8SA38O666;
TREY8SA38P666;
TREY8SA38666;
TREY8SA38666
78 BMW AG TREY8KA45O666; 45 28.06.2017 liegt bei
TREY8KA45P666;
TREY8KA45666;
TREY8SA45O666;
TREY8SA45P666;
TREY8SA45666
75 DAIMLER BENZ, DAIMLER (D), TREY8KA38O666; 38 28.06.2017 liegt bei
MERCEDES-BENZ TREY8KA38P666;
TREY8KA38666;
TREY8SA38O666;
TREY8SA38P666;
TREY8SA38666;
TREY8SA38666
80 DAIMLER BENZ, DAIMLER (D), TREY8KA45O666; 45 28.06.2017 liegt bei
MERCEDES-BENZ TREY8KA45P666;
TREY8KA45666;
TREY8SA45O666;
TREY8SA45P666;
TREY8SA45666
76 Nissan International S. A. TREY8KA38O666; 38 28.06.2017 liegt bei
TREY8KA38P666;
TREY8KA38666;
TREY8SA38O666;
TREY8SA38P666;
TREY8SA38666;
TREY8SA38666
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N19
zur Erteilung eines Nachtrags zur ABE 47783
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: TREY
Antragsteller: Alu-Design GmbH & Co. KG Stand: 28.06.2017
__________________________________________________________________________________________________________________
Seite: 13 von 16
81 Nissan International S. A. TREY8KA45O666; 45 28.06.2017 liegt bei
TREY8KA45P666;
TREY8KA45666;
TREY8SA45O666;
TREY8SA45P666;
TREY8SA45666
102 SSANGYONG TREY8KA38O666; 38 28.06.2017 liegt bei
TREY8KA38P666;
TREY8KA38666;
TREY8SA38O666;
TREY8SA38P666;
TREY8SA38666;
TREY8SA38666
82 FUJI HEAVY IND.(J) TREY0KA48O561; 48 28.06.2017 liegt bei
TREY0KA48P561;
TREY0KA48561;
TREY0SA48O561;
TREY0SA48P561;
TREY0SA48561
83 SUZUKI TREY0KA48O601; 48 28.06.2017 liegt bei
TREY0KA48P601;
TREY0KA48601;
TREY0SA48O601;
TREY0SA48P601;
TREY0SA48601
84 TOYOTA TREY0KA48O601; 48 28.06.2017 liegt bei
TREY0KA48P601;
TREY0KA48601;
TREY0SA48O601;
TREY0SA48P601;
TREY0SA48601
85 HONDA TREY0KA48O641; 48 28.06.2017 liegt bei
TREY0KA48P641;
TREY0KA48641;
TREY0SA48O641;
TREY0SA48P641;
TREY0SA48641
103 AUTOMOBILES DACIA S.A. TREY0KA48O661; 48 28.06.2017 liegt bei
TREY0KA48P661;
TREY0KA48661;
TREY0SA48O661;
TREY0SA48P661;
TREY0SA48661
86 Nissan International S. A. TREY0KA48O661; 48 28.06.2017 liegt bei
TREY0KA48P661;
TREY0KA48661;
TREY0SA48O661;
TREY0SA48P661;
TREY0SA48661
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N19
zur Erteilung eines Nachtrags zur ABE 47783
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: TREY
Antragsteller: Alu-Design GmbH & Co. KG Stand: 28.06.2017
__________________________________________________________________________________________________________________

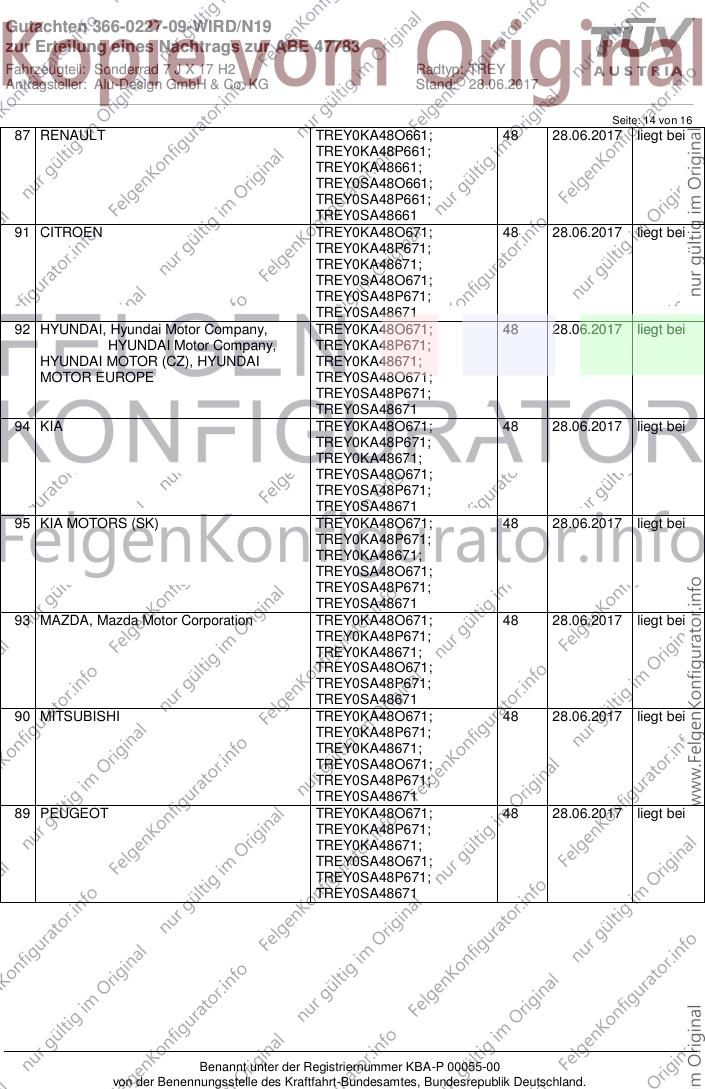

Seite: 14 von 16
87 RENAULT TREY0KA48O661; 48 28.06.2017 liegt bei
TREY0KA48P661;
TREY0KA48661;
TREY0SA48O661;
TREY0SA48P661;
TREY0SA48661
91 CITROEN TREY0KA48O671; 48 28.06.2017 liegt bei
TREY0KA48P671;
TREY0KA48671;
TREY0SA48O671;
TREY0SA48P671;
TREY0SA48671
92 HYUNDAI, Hyundai Motor Company, TREY0KA48O671; 48 28.06.2017 liegt bei
HYUNDAI Motor Company, TREY0KA48P671;
HYUNDAI MOTOR (CZ), HYUNDAI TREY0KA48671;
MOTOR EUROPE TREY0SA48O671;
TREY0SA48P671;
TREY0SA48671
94 KIA TREY0KA48O671; 48 28.06.2017 liegt bei
TREY0KA48P671;
TREY0KA48671;
TREY0SA48O671;
TREY0SA48P671;
TREY0SA48671
95 KIA MOTORS (SK) TREY0KA48O671; 48 28.06.2017 liegt bei
TREY0KA48P671;
TREY0KA48671;
TREY0SA48O671;
TREY0SA48P671;
TREY0SA48671
93 MAZDA, Mazda Motor Corporation TREY0KA48O671; 48 28.06.2017 liegt bei
TREY0KA48P671;
TREY0KA48671;
TREY0SA48O671;
TREY0SA48P671;
TREY0SA48671
90 MITSUBISHI TREY0KA48O671; 48 28.06.2017 liegt bei
TREY0KA48P671;
TREY0KA48671;
TREY0SA48O671;
TREY0SA48P671;
TREY0SA48671
89 PEUGEOT TREY0KA48O671; 48 28.06.2017 liegt bei
TREY0KA48P671;
TREY0KA48671;
TREY0SA48O671;
TREY0SA48P671;
TREY0SA48671
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N19
zur Erteilung eines Nachtrags zur ABE 47783
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: TREY
Antragsteller: Alu-Design GmbH & Co. KG Stand: 28.06.2017
__________________________________________________________________________________________________________________

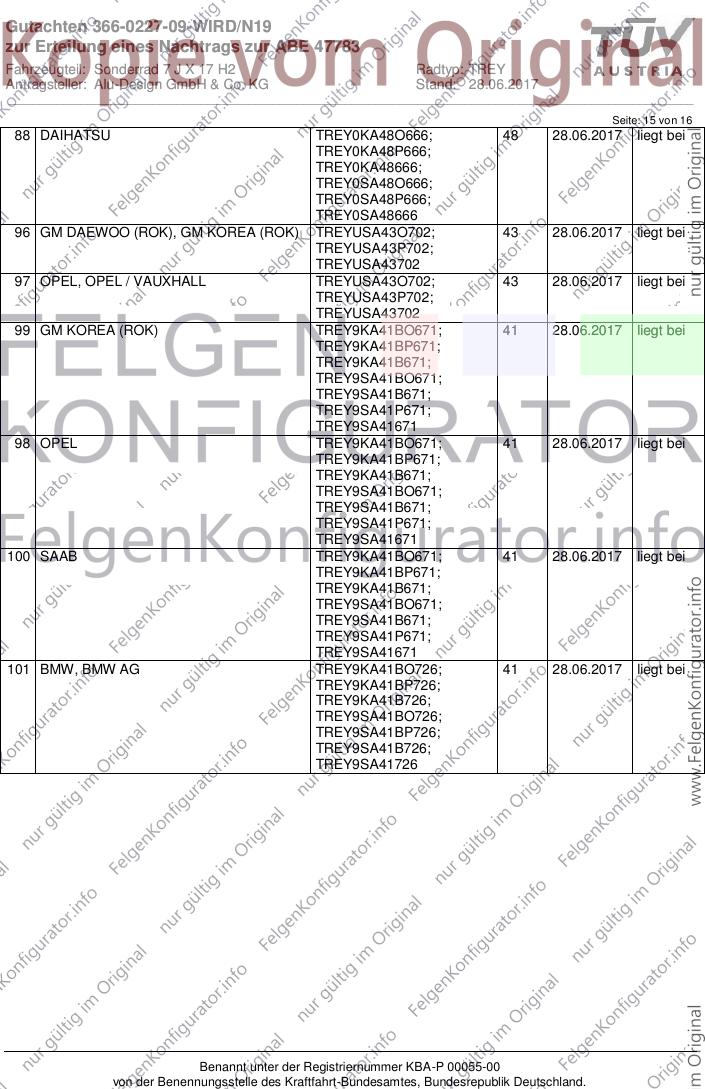

Seite: 15 von 16
88 DAIHATSU TREY0KA48O666; 48 28.06.2017 liegt bei
TREY0KA48P666;
TREY0KA48666;
TREY0SA48O666;
TREY0SA48P666;
TREY0SA48666
96 GM DAEWOO (ROK), GM KOREA (ROK) TREYUSA43O702; 43 28.06.2017 liegt bei
TREYUSA43P702;
TREYUSA43702
97 OPEL, OPEL / VAUXHALL TREYUSA43O702; 43 28.06.2017 liegt bei
TREYUSA43P702;
TREYUSA43702
99 GM KOREA (ROK) TREY9KA41BO671; 41 28.06.2017 liegt bei
TREY9KA41BP671;
TREY9KA41B671;
TREY9SA41BO671;
TREY9SA41B671;
TREY9SA41P671;
TREY9SA41671
98 OPEL TREY9KA41BO671; 41 28.06.2017 liegt bei
TREY9KA41BP671;
TREY9KA41B671;
TREY9SA41BO671;
TREY9SA41B671;
TREY9SA41P671;
TREY9SA41671
100 SAAB TREY9KA41BO671; 41 28.06.2017 liegt bei
TREY9KA41BP671;
TREY9KA41B671;
TREY9SA41BO671;
TREY9SA41B671;
TREY9SA41P671;
TREY9SA41671
101 BMW, BMW AG TREY9KA41BO726; 41 28.06.2017 liegt bei
TREY9KA41BP726;
TREY9KA41B726;
TREY9SA41BO726;
TREY9SA41BP726;
TREY9SA41B726;
TREY9SA41726
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N19
zur Erteilung eines Nachtrags zur ABE 47783
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: TREY
Antragsteller: Alu-Design GmbH & Co. KG Stand: 28.06.2017
__________________________________________________________________________________________________________________
Seite: 16 von 16
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 28.06.2017
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N19
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 69 SKODA Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.06.2017
__________________________________________________________________________________________________________________
Seite: 1 von 5
Fahrzeughersteller : SKODA
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREY8KA45O571 PCD112 ET45 Ø70.1 Ø57.1 57,1 Kunststoff 715 2105 04/12
TREY8KA45P571 PCD112 ET45 Ø70.1 Ø57.1 57,1 Kunststoff 715 2105 04/17
TREY8KA45571 PCD112 ET45 Ø70.1 Ø57.1 57,1 Kunststoff 715 2105 07/09
TREY8SA45O571 PCD112 ET45 Ø70.1 Ø57.1 57,1 Kunststoff 715 2105 04/12
TREY8SA45P571 PCD112 ET45 Ø70.1 Ø57.1 57,1 Kunststoff 715 2105 04/17
TREY8SA45571 PCD112 ET45 Ø70.1 Ø57.1 57,1 Kunststoff 715 2105 07/09
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 5E; (ab e11*2007/46*0243*01)
Zubehör : AEZ Artikel-Nr. ZJAE
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : 5L; 5E; 3T; 1Z
Zubehör : AEZ Artikel-Nr. ZJAE
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 1Z; 3T; 5E; 5L
140 Nm für Typ : 3T
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Z e11*2001/116*0230*.., 103 - 118 205/50R17 91 52J Nur Octavia Scout;
e11*2007/46*0012*..
205/55R17 91 52J 10B; 11B; 11G; 11H;
215/50R17 91 52J 12A; 51A; 71C; 71K;
225/45R17 91 52J 721; 725; 73C; 74A;
225/50R17 94 11A; 24J 74P; 77E
1Z e11*2001/116*0230*.., 55 - 118 205/50R17 89W 5FM; 51J Nicht Octavia Scout;
e11*2007/46*0012*..
215/45R17 91 51J Kombi; Allradantrieb;
55 - 147 205/50R17 93 5FM; 51J; 52J Frontantrieb;
M+S
225/45R17 91 10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N19
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 69 SKODA Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.06.2017
__________________________________________________________________________________________________________________
Seite: 2 von 5
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Z e11*2001/116*0230*.., 55 - 118 205/50R17 89W 5FM; 51J Limousine;
e11*2007/46*0012*..
215/45R17 91 51J Frontantrieb;
55 - 147 225/45R17 91 10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P; 77E
5E e11*2007/46*0243*.. 110 - 135 205/50R17 89 Octavia Scout;
205/55R17 91 10B; 11B; 11G; 11H;
215/45R17 91 52J 12A; 51A; 71C; 71K;
M+S
225/45R17 91 721; 725; 73C; 74A;
225/50R17 51G 74P; 77E
5E e11*2007/46*0243*.., 63 - 169 205/45R17 88W 5FE ab
e11*2007/46*0244*.. 205/50R17 91 e11*2007/46*0243*01;
215/45R17 91 ab
225/45R17 91 e11*2007/46*0244*01;
nicht Octavia Scout;
Kombi; Limousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76S; 77E; 82I
Verkaufsbezeichnung: SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3T e11*2001/116*0326*.., 77 - 191 225/45R17 94 bis
e11*2007/46*0014*..
e11*2001/116*0326*31;
Stufenheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S; 77E
3T e11*2001/116*0326*.. 88 - 206 215/50R17 92 12O ab
215/55R17 94 12O e11*2001/116*0326*32;
225/50R17 94 12O Kombi; Limousine;
225/55R17 97 12O Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76S; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N19
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 69 SKODA Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.06.2017
__________________________________________________________________________________________________________________
Seite: 3 von 5

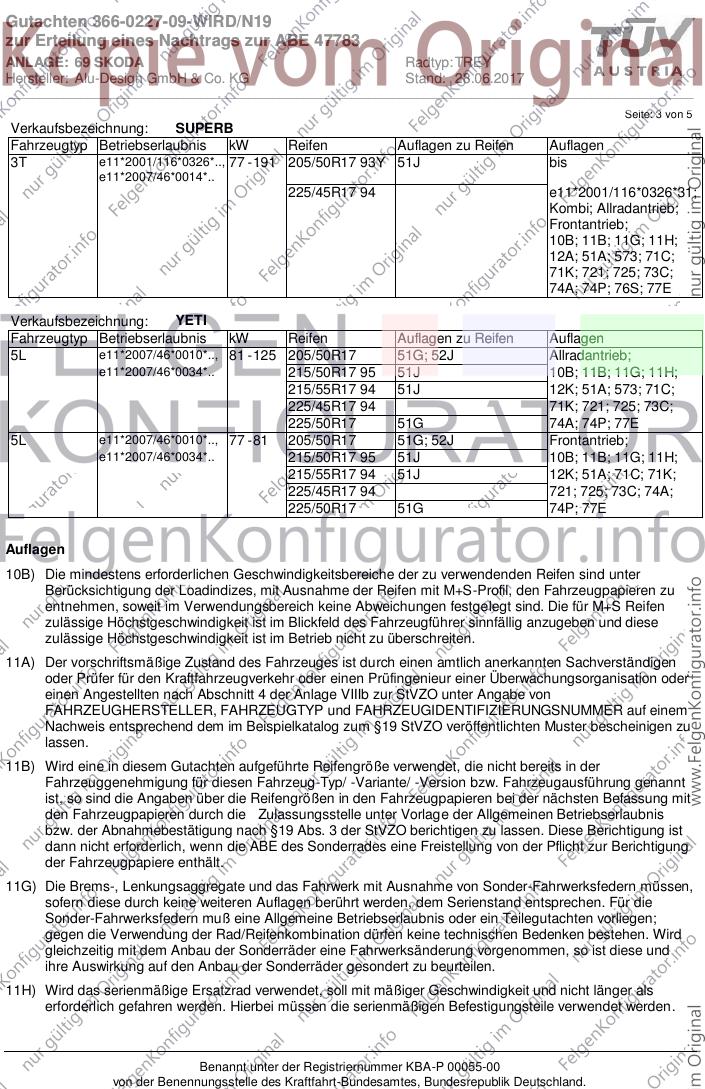

Verkaufsbezeichnung: SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3T e11*2001/116*0326*.., 77 - 191 205/50R17 93Y 51J bis
e11*2007/46*0014*..
225/45R17 94 e11*2001/116*0326*31;
Kombi; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S; 77E
Verkaufsbezeichnung: YETI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5L e11*2007/46*0010*.., 81 - 125 205/50R17 51G; 52J Allradantrieb;
e11*2007/46*0034*.. 215/50R17 95 51J 10B; 11B; 11G; 11H;
215/55R17 94 51J 12K; 51A; 573; 71C;
225/45R17 94 71K; 721; 725; 73C;
225/50R17 51G 74A; 74P; 77E
5L e11*2007/46*0010*.., 77 - 81 205/50R17 51G; 52J Frontantrieb;
e11*2007/46*0034*.. 215/50R17 95 51J 10B; 11B; 11G; 11H;
215/55R17 94 51J 12K; 51A; 71C; 71K;
225/45R17 94 721; 725; 73C; 74A;
225/50R17 51G 74P; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N19
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 69 SKODA Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.06.2017
__________________________________________________________________________________________________________________
Seite: 4 von 5
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N19
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 69 SKODA Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.06.2017
__________________________________________________________________________________________________________________
Seite: 5 von 5

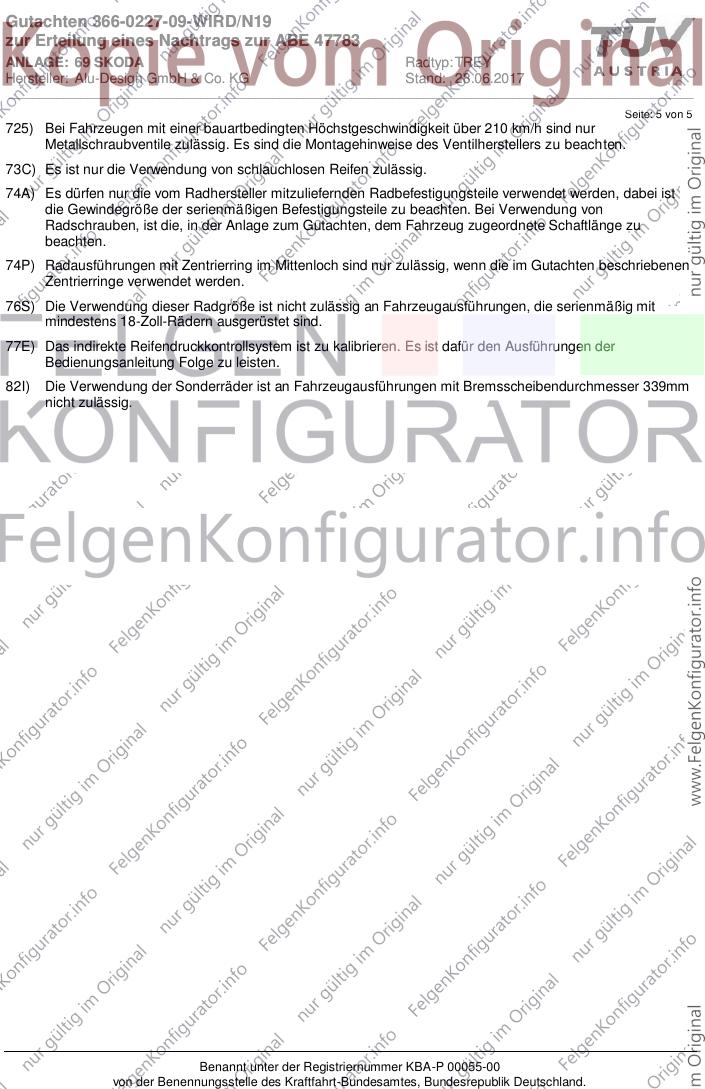

725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
82I) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 339mm
nicht zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
