Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7,5 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 7,5 J x 17 H2
Genehmigungsnummer: 49355 Erweiterung: 08
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
ALCAR Wheels GmbH
AT-1030 Wien
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
TTE7
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 49355 Erweiterung: 08
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV AUSTRIA AUTOMOTIVE GMBH
AT-1230 Wien
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
28.08.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0007-13-WIRD/N7
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 49355 Erweiterung: 08
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 100
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 49355 Erweiterung: 08
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 18.09.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 49355 Erweiterung Nr.: 08
Approval No. Extension No.:
Ausgabedatum: 05.08.2013 letztes Änderungsdatum: 18.09.2018
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
366-0007-13-WIRD 19.07.2013
366-0007-13-WIRD/N1 14.08.2013
366-0007-13-WIRD/N2 25.03.2014
366-0007-13-WIRD/N3 07.10.2014
366-0007-13-WIRD/N4 19.03.2015
366-0007-13-WIRD/N5 15.09.2015
366-0007-13-WIRD/N6 15.03.2017
366-0007-13-WIRD/N7 28.08.2018
3. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
TTE7 11.06.2013
TTE7 17.04.2018
4. Beschreibung der Änderungen:
Description of the changes:
siehe Punkt 0. des Prüfberichts
see point 0. of the technical report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 49355, Erweiterung 08
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 49355
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 49355, Erweiterung 08
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
TÜV AUSTRIA Deutschstraße 10 2018-IR-AT-AU-RR-EX-0-000743
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 16
GUTACHTEN ZUR ERTEILUNG EINES NACHT RAGS ZUR
ABE 49 355
366-0007-13-WIRD/N7
Antragsteller: ALCAR WHEELS GmbH 396843/0000
A-1030 Wien
Art: Sonderrad 7 1/2 J X 17 H2
Typ: TTE7
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 49355
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
TTE7HKA48O601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 938 2360 10/14
TTE7HKA48S601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 938 2360 10/14
TTE7HKA48601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 938 2360 06/13
TTE7HSA48O601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 938 2360 10/14
TTE7HSA48S601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 938 2360 06/13
TTE7HSA48601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 938 2360 06/13
TTE7HKA48O634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 938 2360 10/14
TTE7HKA48S634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 938 2360 10/14
TTE7HKA48634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 938 2360 06/13
TTE7HSA48O634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 938 2360 10/14
TTE7HSA48S634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 938 2360 06/13
TTE7HSA48634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 938 2360 06/13
TTE7HKA48O651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 938 2360 10/14
TTE7HKA48S651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 938 2360 10/14
TTE7HKA48651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 938 2360 06/13
TTE7HSA48O651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 938 2360 10/14
TTE7HSA48S651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 938 2360 06/13
TTE7HSA48651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 938 2360 06/13
TTE7HKA48O671 PCD108 ET48 Ø70.1 Ø67.1 108/5 67,1 48 938 2360 10/14
TTE7HKA48S671 PCD108 ET48 Ø70.1 Ø67.1 108/5 67,1 48 938 2360 10/14
TTE7HKA48671 PCD108 ET48 Ø70.1 Ø67.1 108/5 67,1 48 938 2360 06/13
TTE7HSA48O671 PCD108 ET48 Ø70.1 Ø67.1 108/5 67,1 48 938 2360 10/14
TTE7HSA48S671 PCD108 ET48 Ø70.1 Ø67.1 108/5 67,1 48 938 2360 06/13
TTE7HSA48671 PCD108 ET48 Ø70.1 Ø67.1 108/5 67,1 48 938 2360 06/13
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: TTE7
Antragsteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 2 von 16

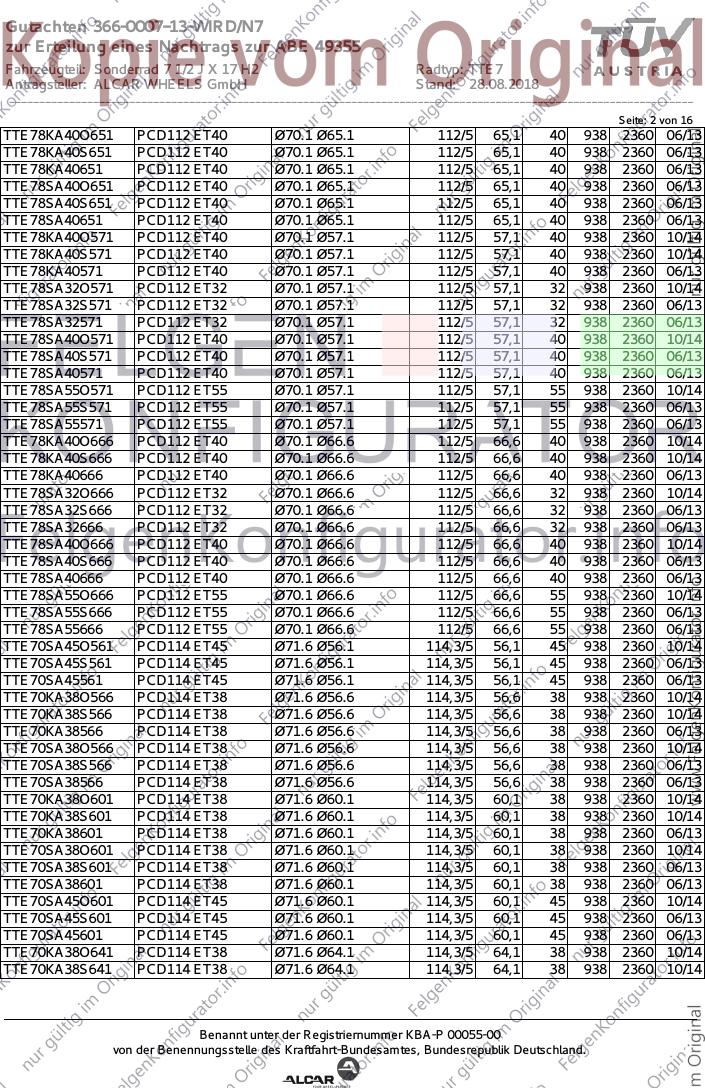

TTE78KA40O651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 938 2360 06/13
TTE78KA40S651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 938 2360 06/13
TTE78KA40651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 938 2360 06/13
TTE78SA40O651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 938 2360 06/13
TTE78SA40S651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 938 2360 06/13
TTE78SA40651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 938 2360 06/13
TTE78KA40O571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 938 2360 10/14
TTE78KA40S571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 938 2360 10/14
TTE78KA40571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 938 2360 06/13
TTE78SA32O571 PCD112 ET32 Ø70.1 Ø57.1 112/5 57,1 32 938 2360 10/14
TTE78SA32S571 PCD112 ET32 Ø70.1 Ø57.1 112/5 57,1 32 938 2360 06/13
TTE78SA32571 PCD112 ET32 Ø70.1 Ø57.1 112/5 57,1 32 938 2360 06/13
TTE78SA40O571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 938 2360 10/14
TTE78SA40S571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 938 2360 06/13
TTE78SA40571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 938 2360 06/13
TTE78SA55O571 PCD112 ET55 Ø70.1 Ø57.1 112/5 57,1 55 938 2360 10/14
TTE78SA55S571 PCD112 ET55 Ø70.1 Ø57.1 112/5 57,1 55 938 2360 06/13
TTE78SA55571 PCD112 ET55 Ø70.1 Ø57.1 112/5 57,1 55 938 2360 06/13
TTE78KA40O666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 938 2360 10/14
TTE78KA40S666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 938 2360 10/14
TTE78KA40666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 938 2360 06/13
TTE78SA32O666 PCD112 ET32 Ø70.1 Ø66.6 112/5 66,6 32 938 2360 10/14
TTE78SA32S666 PCD112 ET32 Ø70.1 Ø66.6 112/5 66,6 32 938 2360 06/13
TTE78SA32666 PCD112 ET32 Ø70.1 Ø66.6 112/5 66,6 32 938 2360 06/13
TTE78SA40O666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 938 2360 10/14
TTE78SA40S666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 938 2360 06/13
TTE78SA40666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 938 2360 06/13
TTE78SA55O666 PCD112 ET55 Ø70.1 Ø66.6 112/5 66,6 55 938 2360 10/14
TTE78SA55S666 PCD112 ET55 Ø70.1 Ø66.6 112/5 66,6 55 938 2360 06/13
TTE78SA55666 PCD112 ET55 Ø70.1 Ø66.6 112/5 66,6 55 938 2360 06/13
TTE70SA45O561 PCD114 ET45 Ø71.6 Ø56.1 114,3/5 56,1 45 938 2360 10/14
TTE70SA45S561 PCD114 ET45 Ø71.6 Ø56.1 114,3/5 56,1 45 938 2360 06/13
TTE70SA45561 PCD114 ET45 Ø71.6 Ø56.1 114,3/5 56,1 45 938 2360 06/13
TTE70KA38O566 PCD114 ET38 Ø71.6 Ø56.6 114,3/5 56,6 38 938 2360 10/14
TTE70KA38S566 PCD114 ET38 Ø71.6 Ø56.6 114,3/5 56,6 38 938 2360 10/14
TTE70KA38566 PCD114 ET38 Ø71.6 Ø56.6 114,3/5 56,6 38 938 2360 06/13
TTE70SA38O566 PCD114 ET38 Ø71.6 Ø56.6 114,3/5 56,6 38 938 2360 10/14
TTE70SA38S566 PCD114 ET38 Ø71.6 Ø56.6 114,3/5 56,6 38 938 2360 06/13
TTE70SA38566 PCD114 ET38 Ø71.6 Ø56.6 114,3/5 56,6 38 938 2360 06/13
TTE70KA38O601 PCD114 ET38 Ø71.6 Ø60.1 114,3/5 60,1 38 938 2360 10/14
TTE70KA38S601 PCD114 ET38 Ø71.6 Ø60.1 114,3/5 60,1 38 938 2360 10/14
TTE70KA38601 PCD114 ET38 Ø71.6 Ø60.1 114,3/5 60,1 38 938 2360 06/13
TTE70SA38O601 PCD114 ET38 Ø71.6 Ø60.1 114,3/5 60,1 38 938 2360 10/14
TTE70SA38S601 PCD114 ET38 Ø71.6 Ø60.1 114,3/5 60,1 38 938 2360 06/13
TTE70SA38601 PCD114 ET38 Ø71.6 Ø60.1 114,3/5 60,1 38 938 2360 06/13
TTE70SA45O601 PCD114 ET45 Ø71.6 Ø60.1 114,3/5 60,1 45 938 2360 10/14
TTE70SA45S601 PCD114 ET45 Ø71.6 Ø60.1 114,3/5 60,1 45 938 2360 06/13
TTE70SA45601 PCD114 ET45 Ø71.6 Ø60.1 114,3/5 60,1 45 938 2360 06/13
TTE70KA38O641 PCD114 ET38 Ø71.6 Ø64.1 114,3/5 64,1 38 938 2360 10/14
TTE70KA38S641 PCD114 ET38 Ø71.6 Ø64.1 114,3/5 64,1 38 938 2360 10/14
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: TTE7
Antragsteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 3 von 16
TTE70KA38641 PCD114 ET38 Ø71.6 Ø64.1 114,3/5 64,1 38 938 2360 06/13
TTE70SA38O641 PCD114 ET38 Ø71.6 Ø64.1 114,3/5 64,1 38 938 2360 10/14
TTE70SA38S641 PCD114 ET38 Ø71.6 Ø64.1 114,3/5 64,1 38 938 2360 06/13
TTE70SA38641 PCD114 ET38 Ø71.6 Ø64.1 114,3/5 64,1 38 938 2360 06/13
TTE70SA45O641 PCD114 ET45 Ø71.6 Ø64.1 114,3/5 64,1 45 938 2360 10/14
TTE70SA45S641 PCD114 ET45 Ø71.6 Ø64.1 114,3/5 64,1 45 938 2360 06/13
TTE70SA45641 PCD114 ET45 Ø71.6 Ø64.1 114,3/5 64,1 45 938 2360 06/13
TTE70KA38O661 PCD114 ET38 Ø71.6 Ø66.1 114,3/5 66,1 38 938 2360 10/14
TTE70KA38S661 PCD114 ET38 Ø71.6 Ø66.1 114,3/5 66,1 38 938 2360 10/14
TTE70KA38661 PCD114 ET38 Ø71.6 Ø66.1 114,3/5 66,1 38 938 2360 06/13
TTE70SA38O661 PCD114 ET38 Ø71.6 Ø66.1 114,3/5 66,1 38 938 2360 10/14
TTE70SA38S661 PCD114 ET38 Ø71.6 Ø66.1 114,3/5 66,1 38 938 2360 06/13
TTE70SA38661 PCD114 ET38 Ø71.6 Ø66.1 114,3/5 66,1 38 938 2360 06/13
TTE70SA45O661 PCD114 ET45 Ø71.6 Ø66.1 114,3/5 66,1 45 938 2360 10/14
TTE70SA45S661 PCD114 ET45 Ø71.6 Ø66.1 114,3/5 66,1 45 938 2360 06/13
TTE70SA45661 PCD114 ET45 Ø71.6 Ø66.1 114,3/5 66,1 45 938 2360 06/13
TTE70KA38O666 PCD114 ET38 Ø71.6 Ø66.6 114,3/5 66,6 38 938 2360 10/14
TTE70KA38S666 PCD114 ET38 Ø71.6 Ø66.6 114,3/5 66,6 38 938 2360 10/14
TTE70KA38666 PCD114 ET38 Ø71.6 Ø66.6 114,3/5 66,6 38 938 2360 06/13
TTE70SA38O666 PCD114 ET38 Ø71.6 Ø66.6 114,3/5 66,6 38 938 2360 10/14
TTE70SA38S666 PCD114 ET38 Ø71.6 Ø66.6 114,3/5 66,6 38 938 2360 06/13
TTE70SA38666 PCD114 ET38 Ø71.6 Ø66.6 114,3/5 66,6 38 938 2360 06/13
TTE70SA45O666 PCD114 ET45 Ø71.6 Ø66.6 114,3/5 66,6 45 938 2360 10/14
TTE70SA45S666 PCD114 ET45 Ø71.6 Ø66.6 114,3/5 66,6 45 938 2360 06/13
TTE70SA45666 PCD114 ET45 Ø71.6 Ø66.6 114,3/5 66,6 45 938 2360 06/13
PCZTTE70SA47O6 PCD114 ET47 ohne 114,3/5 67,1 47 938 2360 10/14
71
PCZTTE70SA47S6 PCD114 ET47 ohne 114,3/5 67,1 47 938 2360 06/13
71
PCZTTE70SA47671 PCD114 ET47 ohne 114,3/5 67,1 47 938 2360 06/13
TTE70KA38O671 PCD114 ET38 Ø71.6 Ø67.1 114,3/5 67,1 38 938 2360 10/14
TTE70KA38S671 PCD114 ET38 Ø71.6 Ø67.1 114,3/5 67,1 38 938 2360 10/14
TTE70KA38671 PCD114 ET38 Ø71.6 Ø67.1 114,3/5 67,1 38 938 2360 06/13
TTE70SA38O671 PCD114 ET38 Ø71.6 Ø67.1 114,3/5 67,1 38 938 2360 10/14
TTE70SA38S671 PCD114 ET38 Ø71.6 Ø67.1 114,3/5 67,1 38 938 2360 06/13
TTE70SA38671 PCD114 ET38 Ø71.6 Ø67.1 114,3/5 67,1 38 938 2360 06/13
TTE70SA45O671 PCD114 ET45 Ø71.6 Ø67.1 114,3/5 67,1 45 938 2360 10/14
TTE70SA45S671 PCD114 ET45 Ø71.6 Ø67.1 114,3/5 67,1 45 938 2360 06/13
TTE70SA45671 PCD114 ET45 Ø71.6 Ø67.1 114,3/5 67,1 45 938 2360 06/13
TTE70KA38O716 PCD114 ET38 ohne 114,3/5 71,6 38 938 2360 10/14
TTE70KA38S716 PCD114 ET38 ohne 114,3/5 71,6 38 938 2360 10/14
TTE70KA38716 PCD114 ET38 ohne 114,3/5 71,6 38 938 2360 06/13
TTE70SA38O716 PCD114 ET38 ohne 114,3/5 71,6 38 938 2360 10/14
TTE70SA38S716 PCD114 ET38 ohne 114,3/5 71,6 38 938 2360 06/13
TTE70SA38716 PCD114 ET38 ohne 114,3/5 71,6 38 938 2360 06/13
TTE7QSA43O711 PCD118 ET43 ohne 118/5 71,1 43 938 2360 10/14
TTE7QSA43S711 PCD118 ET43 ohne 118/5 71,1 43 938 2360 06/13
TTE7QSA43711 PCD118 ET43 ohne 118/5 71,1 43 938 2360 06/13
TTE79KA50O651 PCD120 ET50 ohne 120/5 65,1 50 938 2360 10/14
TTE79KA50S651 PCD120 ET50 ohne 120/5 65,1 50 938 2360 10/14
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: TTE7
Antragsteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 4 von 16

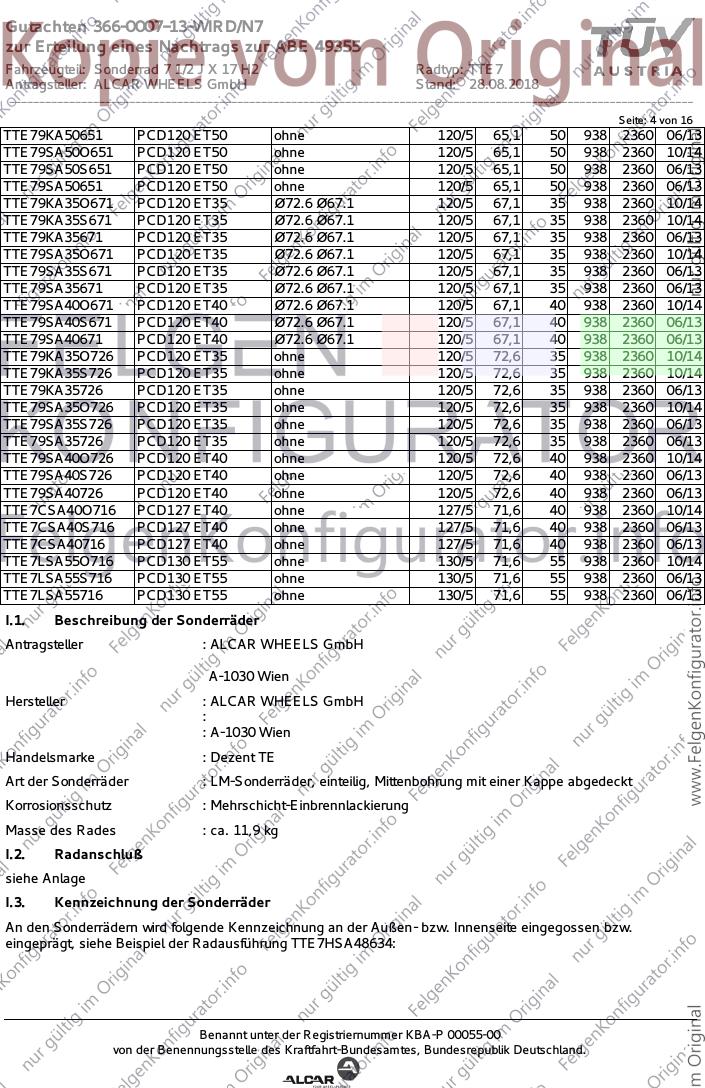

TTE79KA50651 PCD120 ET50 ohne 120/5 65,1 50 938 2360 06/13
TTE79SA50O651 PCD120 ET50 ohne 120/5 65,1 50 938 2360 10/14
TTE79SA50S651 PCD120 ET50 ohne 120/5 65,1 50 938 2360 06/13
TTE79SA50651 PCD120 ET50 ohne 120/5 65,1 50 938 2360 06/13
TTE79KA35O671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 938 2360 10/14
TTE79KA35S671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 938 2360 10/14
TTE79KA35671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 938 2360 06/13
TTE79SA35O671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 938 2360 10/14
TTE79SA35S671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 938 2360 06/13
TTE79SA35671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 938 2360 06/13
TTE79SA40O671 PCD120 ET40 Ø72.6 Ø67.1 120/5 67,1 40 938 2360 10/14
TTE79SA40S671 PCD120 ET40 Ø72.6 Ø67.1 120/5 67,1 40 938 2360 06/13
TTE79SA40671 PCD120 ET40 Ø72.6 Ø67.1 120/5 67,1 40 938 2360 06/13
TTE79KA35O726 PCD120 ET35 ohne 120/5 72,6 35 938 2360 10/14
TTE79KA35S726 PCD120 ET35 ohne 120/5 72,6 35 938 2360 10/14
TTE79KA35726 PCD120 ET35 ohne 120/5 72,6 35 938 2360 06/13
TTE79SA35O726 PCD120 ET35 ohne 120/5 72,6 35 938 2360 10/14
TTE79SA35S726 PCD120 ET35 ohne 120/5 72,6 35 938 2360 06/13
TTE79SA35726 PCD120 ET35 ohne 120/5 72,6 35 938 2360 06/13
TTE79SA40O726 PCD120 ET40 ohne 120/5 72,6 40 938 2360 10/14
TTE79SA40S726 PCD120 ET40 ohne 120/5 72,6 40 938 2360 06/13
TTE79SA40726 PCD120 ET40 ohne 120/5 72,6 40 938 2360 06/13
TTE7CSA40O716 PCD127 ET40 ohne 127/5 71,6 40 938 2360 10/14
TTE7CSA40S716 PCD127 ET40 ohne 127/5 71,6 40 938 2360 06/13
TTE7CSA40716 PCD127 ET40 ohne 127/5 71,6 40 938 2360 06/13
TTE7LSA55O716 PCD130 ET55 ohne 130/5 71,6 55 938 2360 10/14
TTE7LSA55S716 PCD130 ET55 ohne 130/5 71,6 55 938 2360 06/13
TTE7LSA55716 PCD130 ET55 ohne 130/5 71,6 55 938 2360 06/13
I.1. Beschreibung der Sonderräder
Antragsteller : ALCAR WHEELS GmbH
A-1030 Wien
Hersteller : ALCAR WHEELS GmbH
:
: A-1030 Wien
Handelsmarke : Dezent TE
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 11,9 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung TTE7HSA48634:
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: TTE7
Antragsteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 5 von 16

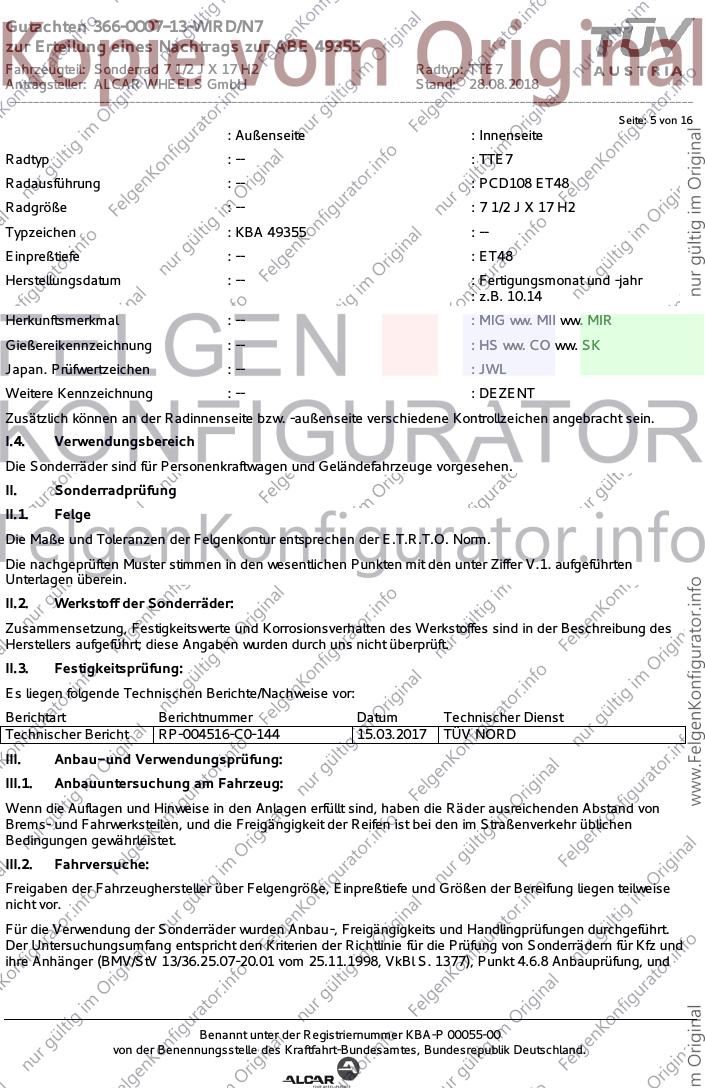

: Außenseite : Innenseite
Radtyp : -- : TTE7
Radausführung : -- : PCD108 ET48
Radgröße : -- : 7 1/2 J X 17 H2
Typzeichen : KBA 49355 : --
Einpreßtiefe : -- : ET48
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 10.14
Herkunftsmerkmal : -- : MIG ww. MII ww. MIR
Gießereikennzeichnung : -- : HS ww. CO ww. SK
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : DEZENT
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004516-C0-144 15.03.2017 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: TTE7
Antragsteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 6 von 16

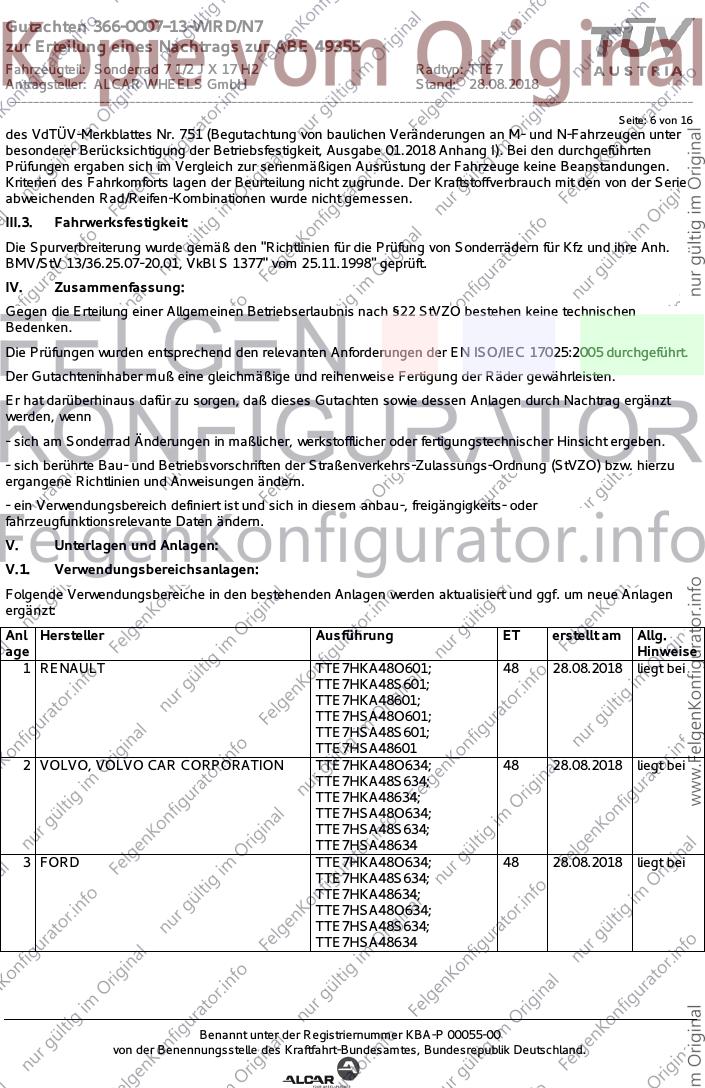

des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 01.2018 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 RENAULT TTE7HKA48O601; 48 28.08.2018 liegt bei
TTE7HKA48S601;
TTE7HKA48601;
TTE7HSA48O601;
TTE7HSA48S601;
TTE7HSA48601
2 VOLVO, VOLVO CAR CORPORATION TTE7HKA48O634; 48 28.08.2018 liegt bei
TTE7HKA48S634;
TTE7HKA48634;
TTE7HSA48O634;
TTE7HSA48S634;
TTE7HSA48634
3 FORD TTE7HKA48O634; 48 28.08.2018 liegt bei
TTE7HKA48S634;
TTE7HKA48634;
TTE7HSA48O634;
TTE7HSA48S634;
TTE7HSA48634
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: TTE7
Antragsteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 7 von 16

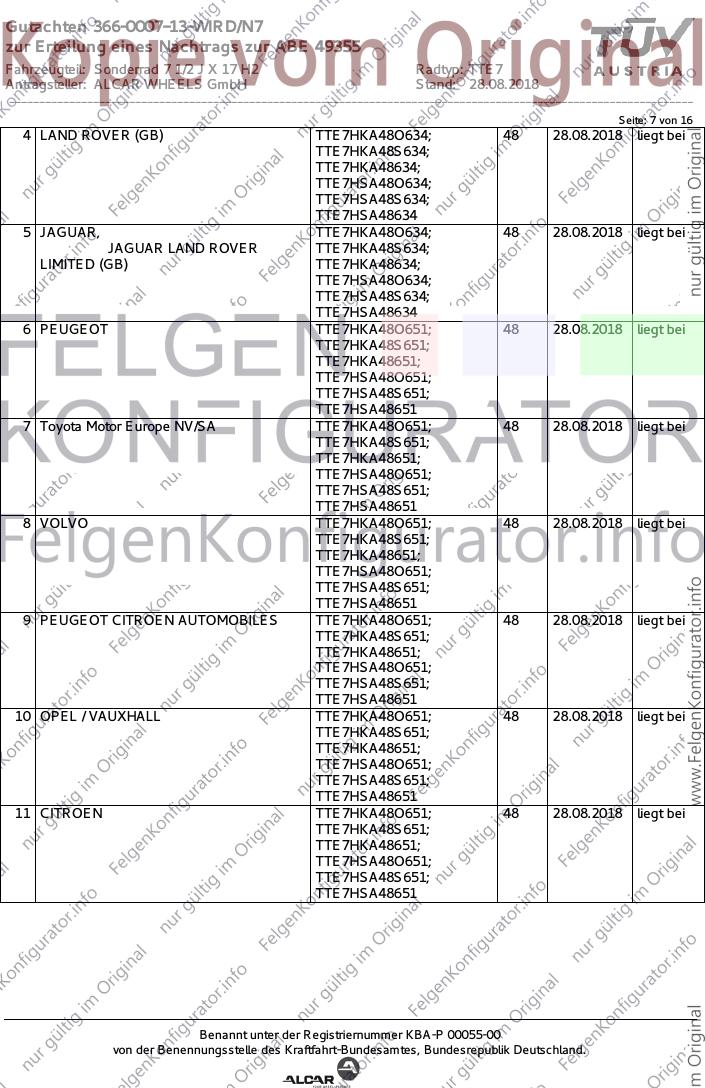

4 LAND ROVER (GB) TTE7HKA48O634; 48 28.08.2018 liegt bei
TTE7HKA48S634;
TTE7HKA48634;
TTE7HSA48O634;
TTE7HSA48S634;
TTE7HSA48634
5 JAGUAR, TTE7HKA48O634; 48 28.08.2018 liegt bei
JAGUAR LAND ROVER TTE7HKA48S634;
LIMITED (GB) TTE7HKA48634;
TTE7HSA48O634;
TTE7HSA48S634;
TTE7HSA48634
6 PEUGEOT TTE7HKA48O651; 48 28.08.2018 liegt bei
TTE7HKA48S651;
TTE7HKA48651;
TTE7HSA48O651;
TTE7HSA48S651;
TTE7HSA48651
7 Toyota Motor Europe NV/SA TTE7HKA48O651; 48 28.08.2018 liegt bei
TTE7HKA48S651;
TTE7HKA48651;
TTE7HSA48O651;
TTE7HSA48S651;
TTE7HSA48651
8 VOLVO TTE7HKA48O651; 48 28.08.2018 liegt bei
TTE7HKA48S651;
TTE7HKA48651;
TTE7HSA48O651;
TTE7HSA48S651;
TTE7HSA48651
9 PEUGEOT CITROEN AUTOMOBILES TTE7HKA48O651; 48 28.08.2018 liegt bei
TTE7HKA48S651;
TTE7HKA48651;
TTE7HSA48O651;
TTE7HSA48S651;
TTE7HSA48651
10 OPEL / VAUXHALL TTE7HKA48O651; 48 28.08.2018 liegt bei
TTE7HKA48S651;
TTE7HKA48651;
TTE7HSA48O651;
TTE7HSA48S651;
TTE7HSA48651
11 CITROEN TTE7HKA48O651; 48 28.08.2018 liegt bei
TTE7HKA48S651;
TTE7HKA48651;
TTE7HSA48O651;
TTE7HSA48S651;
TTE7HSA48651
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: TTE7
Antragsteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 8 von 16

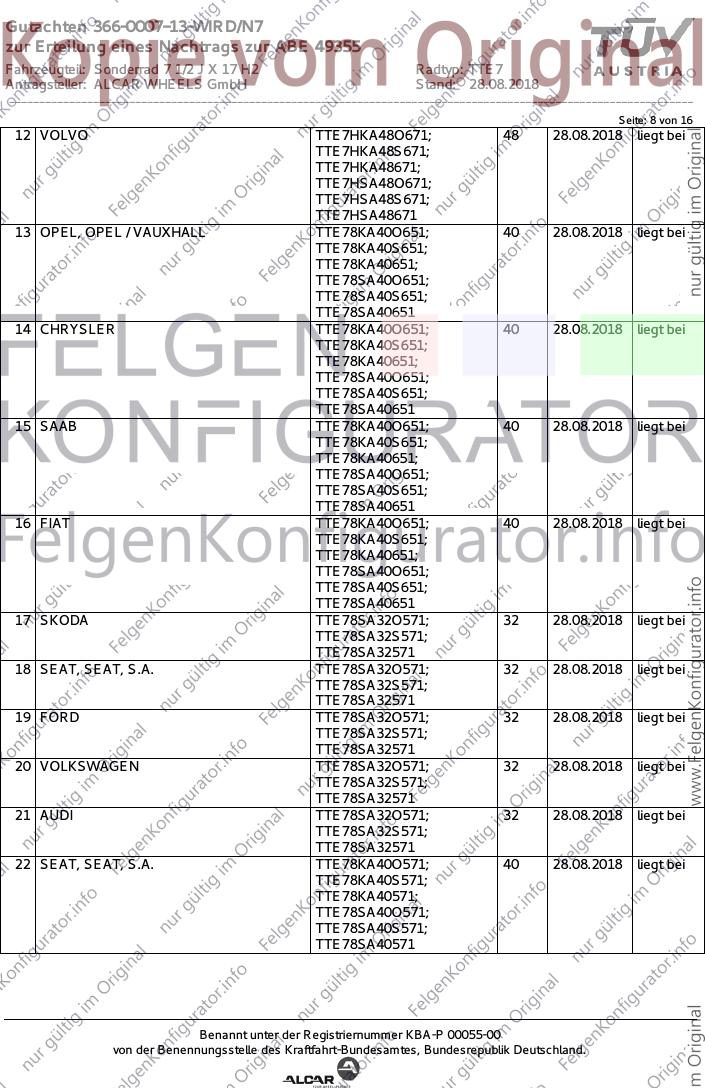

12 VOLVO TTE7HKA48O671; 48 28.08.2018 liegt bei
TTE7HKA48S671;
TTE7HKA48671;
TTE7HSA48O671;
TTE7HSA48S671;
TTE7HSA48671
13 OPEL, OPEL / VAUXHALL TTE78KA40O651; 40 28.08.2018 liegt bei
TTE78KA40S651;
TTE78KA40651;
TTE78SA40O651;
TTE78SA40S651;
TTE78SA40651
14 CHRYSLER TTE78KA40O651; 40 28.08.2018 liegt bei
TTE78KA40S651;
TTE78KA40651;
TTE78SA40O651;
TTE78SA40S651;
TTE78SA40651
15 SAAB TTE78KA40O651; 40 28.08.2018 liegt bei
TTE78KA40S651;
TTE78KA40651;
TTE78SA40O651;
TTE78SA40S651;
TTE78SA40651
16 FIAT TTE78KA40O651; 40 28.08.2018 liegt bei
TTE78KA40S651;
TTE78KA40651;
TTE78SA40O651;
TTE78SA40S651;
TTE78SA40651
17 SKODA TTE78SA32O571; 32 28.08.2018 liegt bei
TTE78SA32S571;
TTE78SA32571
18 SEAT, SEAT, S.A. TTE78SA32O571; 32 28.08.2018 liegt bei
TTE78SA32S571;
TTE78SA32571
19 FORD TTE78SA32O571; 32 28.08.2018 liegt bei
TTE78SA32S571;
TTE78SA32571
20 VOLKSWAGEN TTE78SA32O571; 32 28.08.2018 liegt bei
TTE78SA32S571;
TTE78SA32571
21 AUDI TTE78SA32O571; 32 28.08.2018 liegt bei
TTE78SA32S571;
TTE78SA32571
22 SEAT, SEAT, S.A. TTE78KA40O571; 40 28.08.2018 liegt bei
TTE78KA40S571;
TTE78KA40571;
TTE78SA40O571;
TTE78SA40S571;
TTE78SA40571
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: TTE7
Antragsteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 9 von 16

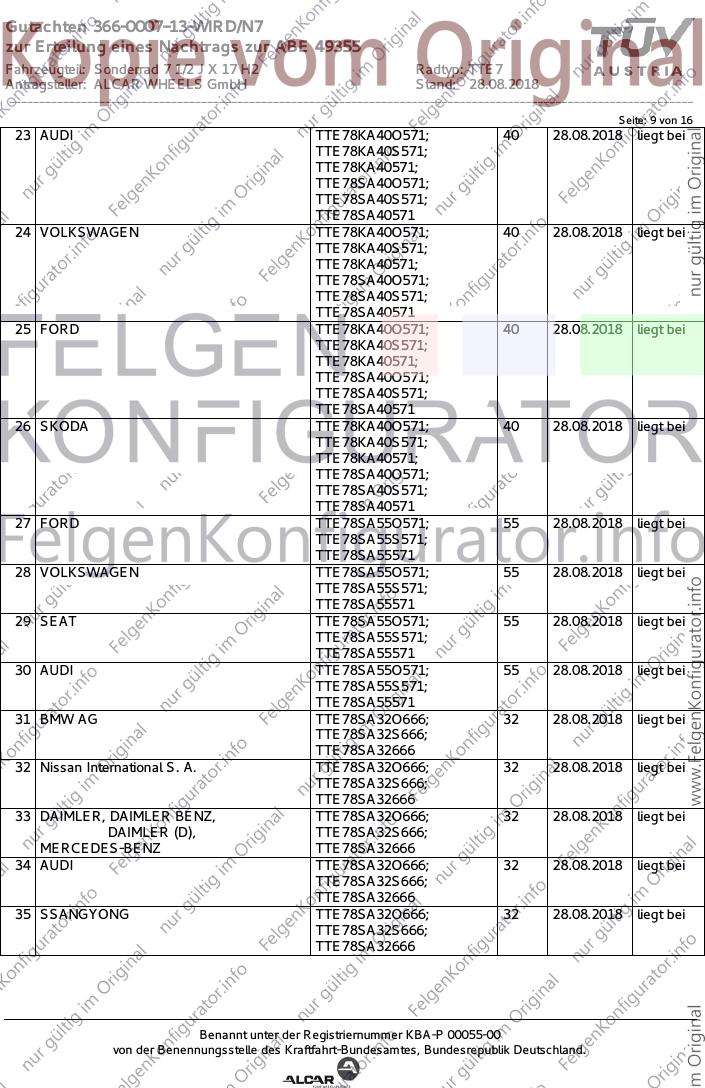

23 AUDI TTE78KA40O571; 40 28.08.2018 liegt bei
TTE78KA40S571;
TTE78KA40571;
TTE78SA40O571;
TTE78SA40S571;
TTE78SA40571
24 VOLKSWAGEN TTE78KA40O571; 40 28.08.2018 liegt bei
TTE78KA40S571;
TTE78KA40571;
TTE78SA40O571;
TTE78SA40S571;
TTE78SA40571
25 FORD TTE78KA40O571; 40 28.08.2018 liegt bei
TTE78KA40S571;
TTE78KA40571;
TTE78SA40O571;
TTE78SA40S571;
TTE78SA40571
26 SKODA TTE78KA40O571; 40 28.08.2018 liegt bei
TTE78KA40S571;
TTE78KA40571;
TTE78SA40O571;
TTE78SA40S571;
TTE78SA40571
27 FORD TTE78SA55O571; 55 28.08.2018 liegt bei
TTE78SA55S571;
TTE78SA55571
28 VOLKSWAGEN TTE78SA55O571; 55 28.08.2018 liegt bei
TTE78SA55S571;
TTE78SA55571
29 SEAT TTE78SA55O571; 55 28.08.2018 liegt bei
TTE78SA55S571;
TTE78SA55571
30 AUDI TTE78SA55O571; 55 28.08.2018 liegt bei
TTE78SA55S571;
TTE78SA55571
31 BMW AG TTE78SA32O666; 32 28.08.2018 liegt bei
TTE78SA32S666;
TTE78SA32666
32 Nissan International S. A. TTE78SA32O666; 32 28.08.2018 liegt bei
TTE78SA32S666;
TTE78SA32666
33 DAIMLER, DAIMLER BENZ, TTE78SA32O666; 32 28.08.2018 liegt bei
DAIMLER (D), TTE78SA32S666;
MERCEDES-BENZ TTE78SA32666
34 AUDI TTE78SA32O666; 32 28.08.2018 liegt bei
TTE78SA32S666;
TTE78SA32666
35 SSANGYONG TTE78SA32O666; 32 28.08.2018 liegt bei
TTE78SA32S666;
TTE78SA32666
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: TTE7
Antragsteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 10 von 16

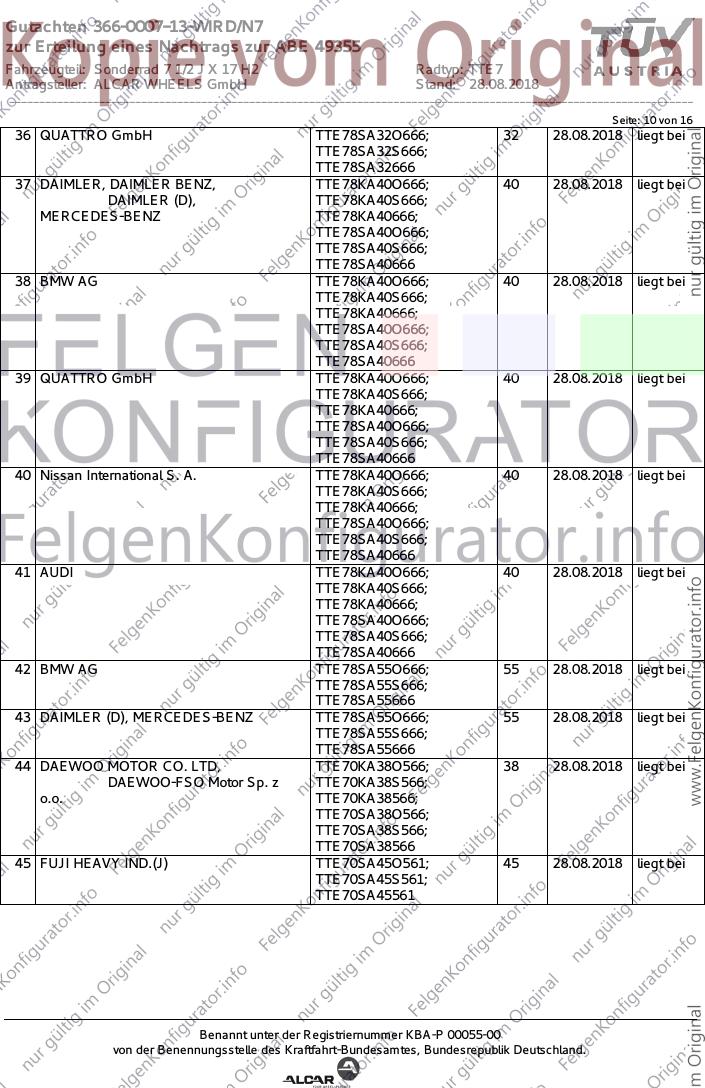

36 QUATTRO GmbH TTE78SA32O666; 32 28.08.2018 liegt bei
TTE78SA32S666;
TTE78SA32666
37 DAIMLER, DAIMLER BENZ, TTE78KA40O666; 40 28.08.2018 liegt bei
DAIMLER (D), TTE78KA40S666;
MERCEDES-BENZ TTE78KA40666;
TTE78SA40O666;
TTE78SA40S666;
TTE78SA40666
38 BMW AG TTE78KA40O666; 40 28.08.2018 liegt bei
TTE78KA40S666;
TTE78KA40666;
TTE78SA40O666;
TTE78SA40S666;
TTE78SA40666
39 QUATTRO GmbH TTE78KA40O666; 40 28.08.2018 liegt bei
TTE78KA40S666;
TTE78KA40666;
TTE78SA40O666;
TTE78SA40S666;
TTE78SA40666
40 Nissan International S. A. TTE78KA40O666; 40 28.08.2018 liegt bei
TTE78KA40S666;
TTE78KA40666;
TTE78SA40O666;
TTE78SA40S666;
TTE78SA40666
41 AUDI TTE78KA40O666; 40 28.08.2018 liegt bei
TTE78KA40S666;
TTE78KA40666;
TTE78SA40O666;
TTE78SA40S666;
TTE78SA40666
42 BMW AG TTE78SA55O666; 55 28.08.2018 liegt bei
TTE78SA55S666;
TTE78SA55666
43 DAIMLER (D), MERCEDES-BENZ TTE78SA55O666; 55 28.08.2018 liegt bei
TTE78SA55S666;
TTE78SA55666
44 DAEWOO MOTOR CO. LTD, TTE70KA38O566; 38 28.08.2018 liegt bei
DAEWOO-FSO Motor Sp. z TTE70KA38S566;
o.o. TTE70KA38566;
TTE70SA38O566;
TTE70SA38S566;
TTE70SA38566
45 FUJI HEAVY IND.(J) TTE70SA45O561; 45 28.08.2018 liegt bei
TTE70SA45S561;
TTE70SA45561
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: TTE7
Antragsteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 11 von 16

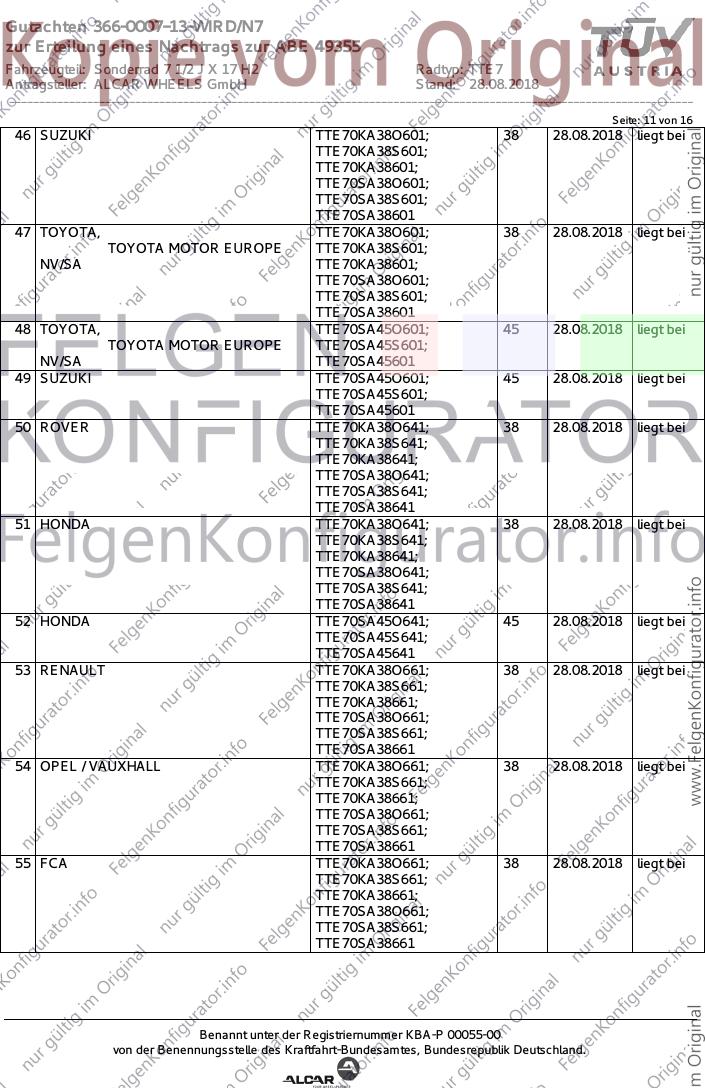

46 SUZUKI TTE70KA38O601; 38 28.08.2018 liegt bei
TTE70KA38S601;
TTE70KA38601;
TTE70SA38O601;
TTE70SA38S601;
TTE70SA38601
47 TOYOTA, TTE70KA38O601; 38 28.08.2018 liegt bei
TOYOTA MOTOR EUROPE TTE70KA38S601;
NV/SA TTE70KA38601;
TTE70SA38O601;
TTE70SA38S601;
TTE70SA38601
48 TOYOTA, TTE70SA45O601; 45 28.08.2018 liegt bei
TOYOTA MOTOR EUROPE TTE70SA45S601;
NV/SA TTE70SA45601
49 SUZUKI TTE70SA45O601; 45 28.08.2018 liegt bei
TTE70SA45S601;
TTE70SA45601
50 ROVER TTE70KA38O641; 38 28.08.2018 liegt bei
TTE70KA38S641;
TTE70KA38641;
TTE70SA38O641;
TTE70SA38S641;
TTE70SA38641
51 HONDA TTE70KA38O641; 38 28.08.2018 liegt bei
TTE70KA38S641;
TTE70KA38641;
TTE70SA38O641;
TTE70SA38S641;
TTE70SA38641
52 HONDA TTE70SA45O641; 45 28.08.2018 liegt bei
TTE70SA45S641;
TTE70SA45641
53 RENAULT TTE70KA38O661; 38 28.08.2018 liegt bei
TTE70KA38S661;
TTE70KA38661;
TTE70SA38O661;
TTE70SA38S661;
TTE70SA38661
54 OPEL / VAUXHALL TTE70KA38O661; 38 28.08.2018 liegt bei
TTE70KA38S661;
TTE70KA38661;
TTE70SA38O661;
TTE70SA38S661;
TTE70SA38661
55 FCA TTE70KA38O661; 38 28.08.2018 liegt bei
TTE70KA38S661;
TTE70KA38661;
TTE70SA38O661;
TTE70SA38S661;
TTE70SA38661
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: TTE7
Antragsteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 12 von 16

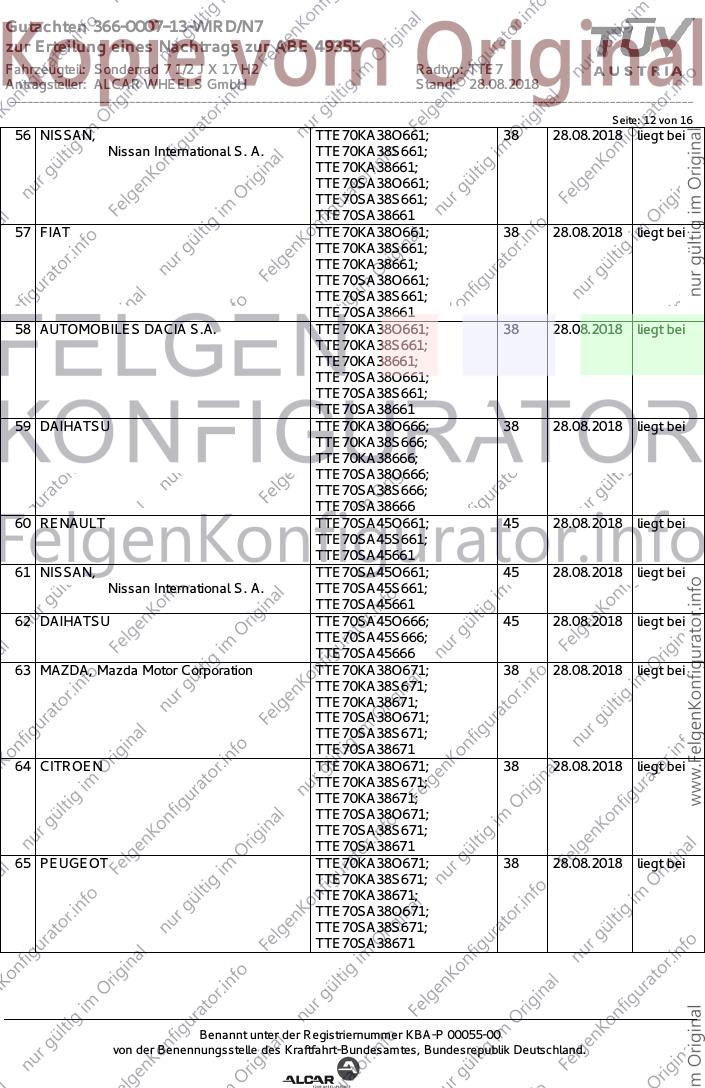

56 NISSAN, TTE70KA38O661; 38 28.08.2018 liegt bei
Nissan International S. A. TTE70KA38S661;
TTE70KA38661;
TTE70SA38O661;
TTE70SA38S661;
TTE70SA38661
57 FIAT TTE70KA38O661; 38 28.08.2018 liegt bei
TTE70KA38S661;
TTE70KA38661;
TTE70SA38O661;
TTE70SA38S661;
TTE70SA38661
58 AUTOMOBILES DACIA S.A. TTE70KA38O661; 38 28.08.2018 liegt bei
TTE70KA38S661;
TTE70KA38661;
TTE70SA38O661;
TTE70SA38S661;
TTE70SA38661
59 DAIHATSU TTE70KA38O666; 38 28.08.2018 liegt bei
TTE70KA38S666;
TTE70KA38666;
TTE70SA38O666;
TTE70SA38S666;
TTE70SA38666
60 RENAULT TTE70SA45O661; 45 28.08.2018 liegt bei
TTE70SA45S661;
TTE70SA45661
61 NISSAN, TTE70SA45O661; 45 28.08.2018 liegt bei
Nissan International S. A. TTE70SA45S661;
TTE70SA45661
62 DAIHATSU TTE70SA45O666; 45 28.08.2018 liegt bei
TTE70SA45S666;
TTE70SA45666
63 MAZDA, Mazda Motor Corporation TTE70KA38O671; 38 28.08.2018 liegt bei
TTE70KA38S671;
TTE70KA38671;
TTE70SA38O671;
TTE70SA38S671;
TTE70SA38671
64 CITROEN TTE70KA38O671; 38 28.08.2018 liegt bei
TTE70KA38S671;
TTE70KA38671;
TTE70SA38O671;
TTE70SA38S671;
TTE70SA38671
65 PEUGEOT TTE70KA38O671; 38 28.08.2018 liegt bei
TTE70KA38S671;
TTE70KA38671;
TTE70SA38O671;
TTE70SA38S671;
TTE70SA38671
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: TTE7
Antragsteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 13 von 16

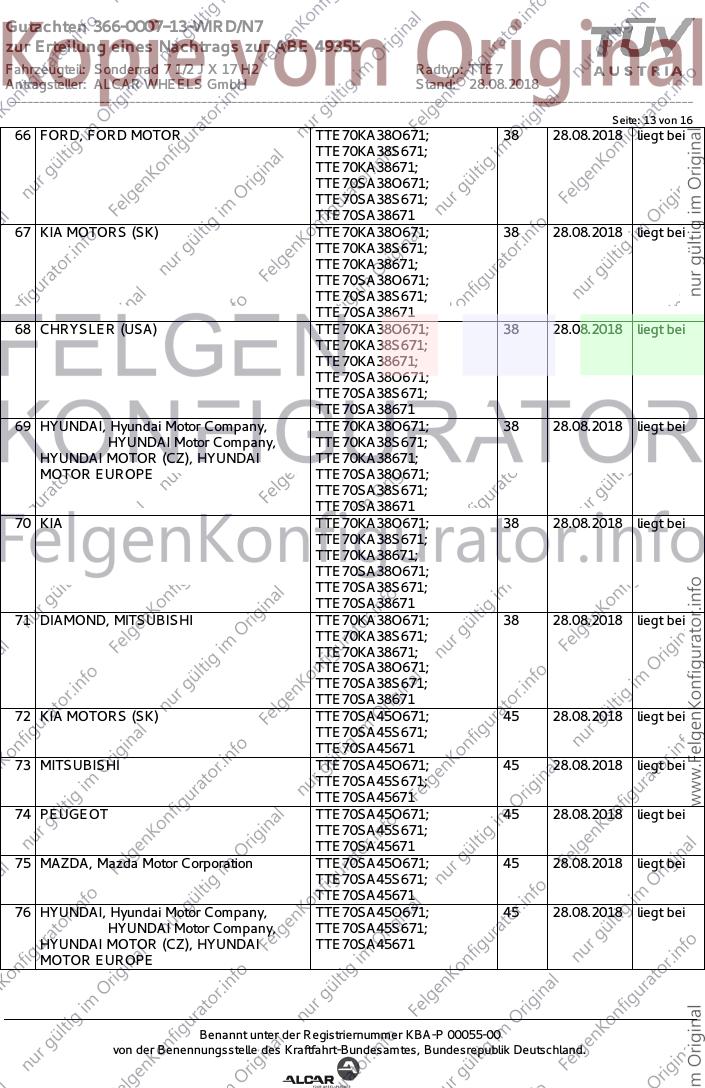

66 FORD, FORD MOTOR TTE70KA38O671; 38 28.08.2018 liegt bei
TTE70KA38S671;
TTE70KA38671;
TTE70SA38O671;
TTE70SA38S671;
TTE70SA38671
67 KIA MOTORS (SK) TTE70KA38O671; 38 28.08.2018 liegt bei
TTE70KA38S671;
TTE70KA38671;
TTE70SA38O671;
TTE70SA38S671;
TTE70SA38671
68 CHRYSLER (USA) TTE70KA38O671; 38 28.08.2018 liegt bei
TTE70KA38S671;
TTE70KA38671;
TTE70SA38O671;
TTE70SA38S671;
TTE70SA38671
69 HYUNDAI, Hyundai Motor Company, TTE70KA38O671; 38 28.08.2018 liegt bei
HYUNDAI Motor Company, TTE70KA38S671;
HYUNDAI MOTOR (CZ), HYUNDAI TTE70KA38671;
MOTOR EUROPE TTE70SA38O671;
TTE70SA38S671;
TTE70SA38671
70 KIA TTE70KA38O671; 38 28.08.2018 liegt bei
TTE70KA38S671;
TTE70KA38671;
TTE70SA38O671;
TTE70SA38S671;
TTE70SA38671
71 DIAMOND, MITSUBISHI TTE70KA38O671; 38 28.08.2018 liegt bei
TTE70KA38S671;
TTE70KA38671;
TTE70SA38O671;
TTE70SA38S671;
TTE70SA38671
72 KIA MOTORS (SK) TTE70SA45O671; 45 28.08.2018 liegt bei
TTE70SA45S671;
TTE70SA45671
73 MITSUBISHI TTE70SA45O671; 45 28.08.2018 liegt bei
TTE70SA45S671;
TTE70SA45671
74 PEUGEOT TTE70SA45O671; 45 28.08.2018 liegt bei
TTE70SA45S671;
TTE70SA45671
75 MAZDA, Mazda Motor Corporation TTE70SA45O671; 45 28.08.2018 liegt bei
TTE70SA45S671;
TTE70SA45671
76 HYUNDAI, Hyundai Motor Company, TTE70SA45O671; 45 28.08.2018 liegt bei
HYUNDAI Motor Company, TTE70SA45S671;
HYUNDAI MOTOR (CZ), HYUNDAI TTE70SA45671
MOTOR EUROPE
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: TTE7
Antragsteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 14 von 16

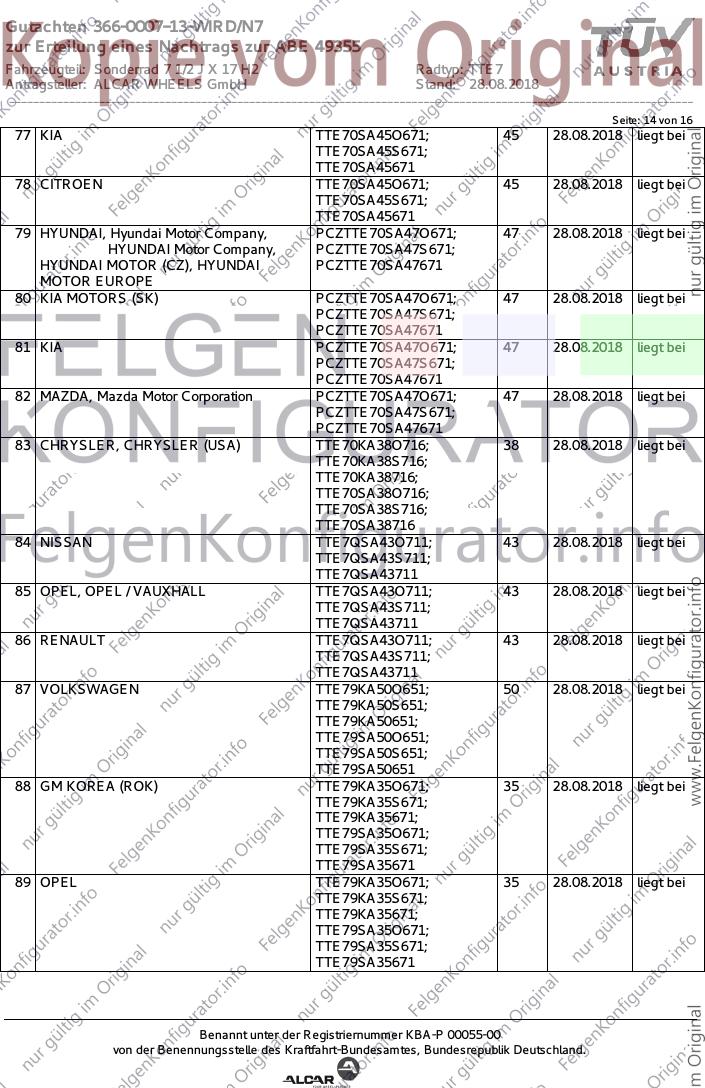

77 KIA TTE70SA45O671; 45 28.08.2018 liegt bei
TTE70SA45S671;
TTE70SA45671
78 CITROEN TTE70SA45O671; 45 28.08.2018 liegt bei
TTE70SA45S671;
TTE70SA45671
79 HYUNDAI, Hyundai Motor Company, PCZTTE70SA47O671; 47 28.08.2018 liegt bei
HYUNDAI Motor Company, PCZTTE70SA47S671;
HYUNDAI MOTOR (CZ), HYUNDAI PCZTTE70SA47671
MOTOR EUROPE
80 KIA MOTORS (SK) PCZTTE70SA47O671; 47 28.08.2018 liegt bei
PCZTTE70SA47S671;
PCZTTE70SA47671
81 KIA PCZTTE70SA47O671; 47 28.08.2018 liegt bei
PCZTTE70SA47S671;
PCZTTE70SA47671
82 MAZDA, Mazda Motor Corporation PCZTTE70SA47O671; 47 28.08.2018 liegt bei
PCZTTE70SA47S671;
PCZTTE70SA47671
83 CHRYSLER, CHRYSLER (USA) TTE70KA38O716; 38 28.08.2018 liegt bei
TTE70KA38S716;
TTE70KA38716;
TTE70SA38O716;
TTE70SA38S716;
TTE70SA38716
84 NISSAN TTE7QSA43O711; 43 28.08.2018 liegt bei
TTE7QSA43S711;
TTE7QSA43711
85 OPEL, OPEL / VAUXHALL TTE7QSA43O711; 43 28.08.2018 liegt bei
TTE7QSA43S711;
TTE7QSA43711
86 RENAULT TTE7QSA43O711; 43 28.08.2018 liegt bei
TTE7QSA43S711;
TTE7QSA43711
87 VOLKSWAGEN TTE79KA50O651; 50 28.08.2018 liegt bei
TTE79KA50S651;
TTE79KA50651;
TTE79SA50O651;
TTE79SA50S651;
TTE79SA50651
88 GM KOREA (ROK) TTE79KA35O671; 35 28.08.2018 liegt bei
TTE79KA35S671;
TTE79KA35671;
TTE79SA35O671;
TTE79SA35S671;
TTE79SA35671
89 OPEL TTE79KA35O671; 35 28.08.2018 liegt bei
TTE79KA35S671;
TTE79KA35671;
TTE79SA35O671;
TTE79SA35S671;
TTE79SA35671
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: TTE7
Antragsteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 15 von 16

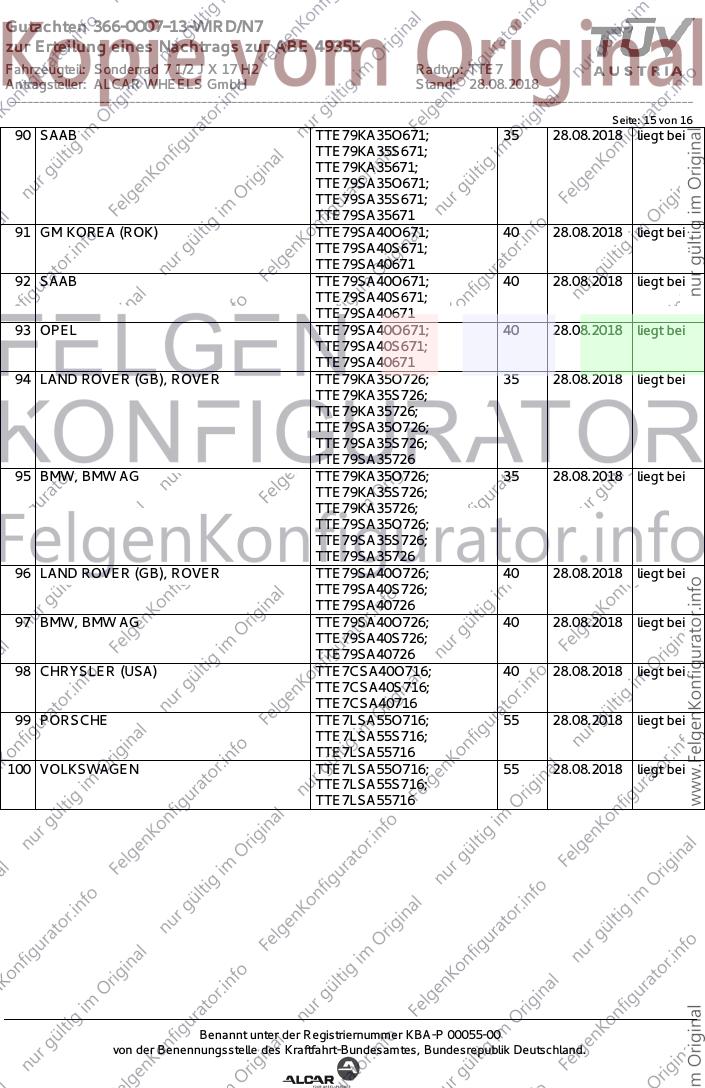

90 SAAB TTE79KA35O671; 35 28.08.2018 liegt bei
TTE79KA35S671;
TTE79KA35671;
TTE79SA35O671;
TTE79SA35S671;
TTE79SA35671
91 GM KOREA (ROK) TTE79SA40O671; 40 28.08.2018 liegt bei
TTE79SA40S671;
TTE79SA40671
92 SAAB TTE79SA40O671; 40 28.08.2018 liegt bei
TTE79SA40S671;
TTE79SA40671
93 OPEL TTE79SA40O671; 40 28.08.2018 liegt bei
TTE79SA40S671;
TTE79SA40671
94 LAND ROVER (GB), ROVER TTE79KA35O726; 35 28.08.2018 liegt bei
TTE79KA35S726;
TTE79KA35726;
TTE79SA35O726;
TTE79SA35S726;
TTE79SA35726
95 BMW, BMW AG TTE79KA35O726; 35 28.08.2018 liegt bei
TTE79KA35S726;
TTE79KA35726;
TTE79SA35O726;
TTE79SA35S726;
TTE79SA35726
96 LAND ROVER (GB), ROVER TTE79SA40O726; 40 28.08.2018 liegt bei
TTE79SA40S726;
TTE79SA40726
97 BMW, BMW AG TTE79SA40O726; 40 28.08.2018 liegt bei
TTE79SA40S726;
TTE79SA40726
98 CHRYSLER (USA) TTE7CSA40O716; 40 28.08.2018 liegt bei
TTE7CSA40S716;
TTE7CSA40716
99 PORSCHE TTE7LSA55O716; 55 28.08.2018 liegt bei
TTE7LSA55S716;
TTE7LSA55716
100 VOLKSWAGEN TTE7LSA55O716; 55 28.08.2018 liegt bei
TTE7LSA55S716;
TTE7LSA55716
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: TTE7
Antragsteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 16 von 16

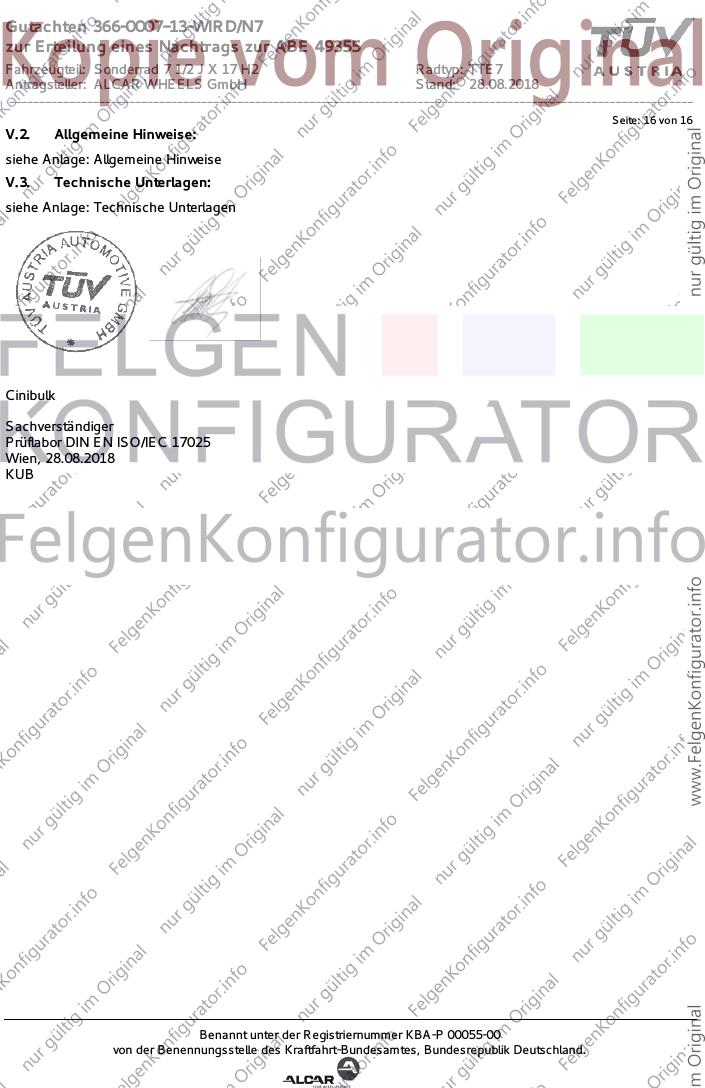

V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 28.08.2018
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
ANLAGE: 26 SKODA Radtyp: TTE7
Hersteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 1 von 12

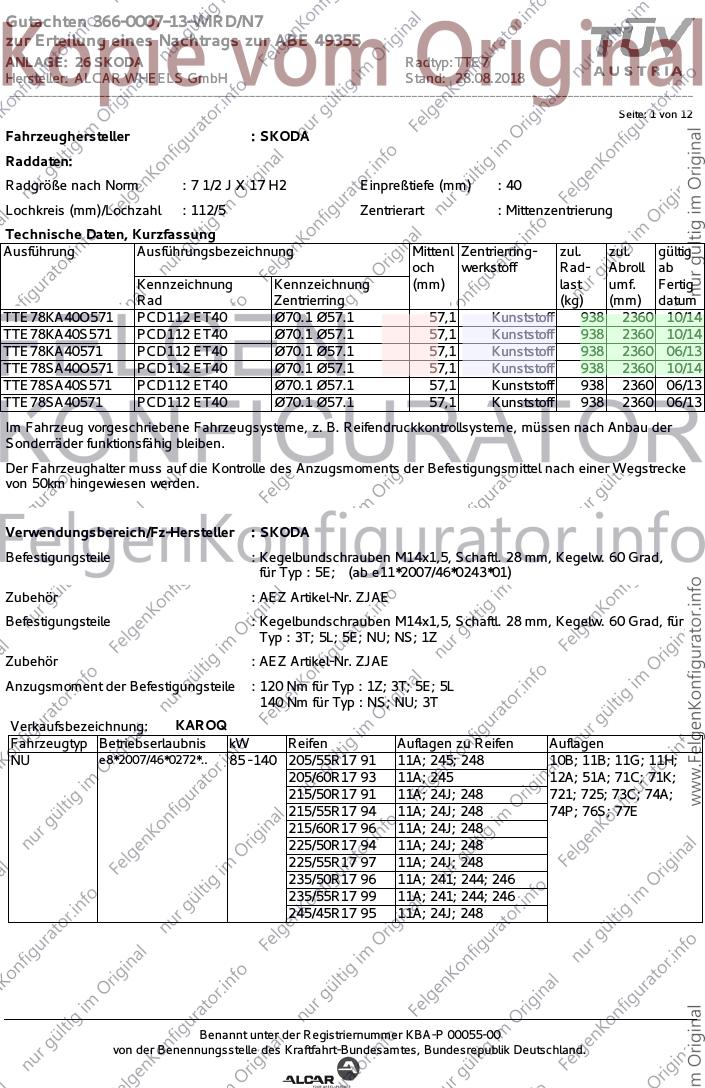

Fahrzeughersteller : SKODA
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTE78KA40O571 PCD112 ET40 Ø70.1 Ø57.1 57,1 Kunststoff 938 2360 10/14
TTE78KA40S571 PCD112 ET40 Ø70.1 Ø57.1 57,1 Kunststoff 938 2360 10/14
TTE78KA40571 PCD112 ET40 Ø70.1 Ø57.1 57,1 Kunststoff 938 2360 06/13
TTE78SA40O571 PCD112 ET40 Ø70.1 Ø57.1 57,1 Kunststoff 938 2360 10/14
TTE78SA40S571 PCD112 ET40 Ø70.1 Ø57.1 57,1 Kunststoff 938 2360 06/13
TTE78SA40571 PCD112 ET40 Ø70.1 Ø57.1 57,1 Kunststoff 938 2360 06/13
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 5E; (ab e11*2007/46*0243*01)
Zubehör : AEZ Artikel-Nr. ZJAE
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : 3T; 5L; 5E; NU; NS; 1Z
Zubehör : AEZ Artikel-Nr. ZJAE
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 1Z; 3T; 5E; 5L
140 Nm für Typ : NS; NU; 3T
Verkaufsbezeichnung: KAROQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NU e8*2007/46*0272*.. 85 - 140 205/55R17 91 11A; 245; 248 10B; 11B; 11G; 11H;
205/60R17 93 11A; 245 12A; 51A; 71C; 71K;
215/50R17 91 11A; 24J; 248 721; 725; 73C; 74A;
215/55R17 94 11A; 24J; 248 74P; 76S; 77E
215/60R17 96 11A; 24J; 248
225/50R17 94 11A; 24J; 248
225/55R17 97 11A; 24J; 248
235/50R17 96 11A; 241; 244; 246
235/55R17 99 11A; 241; 244; 246
245/45R17 95 11A; 24J; 248
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
ANLAGE: 26 SKODA Radtyp: TTE7
Hersteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 2 von 12
Verkaufsbezeichnung: KODIAQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NS e8*2007/46*0249*.. 92 - 140 215/65R17 99 Allradantrieb;
225/60R17 99 Frontantrieb;
225/65R17 101 10B; 11B; 11G; 11H;
235/60R17 102 12A; 51A; 71C; 71K;
245/55R17 102 721; 725; 73C; 74A;
74P; 76S; 77E
Verkaufsbezeichnung: OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5E e8*2007/46*0318*.. 63 - 180 205/45R17 88W 5FE nicht Octavia Scout;
205/50R17 91 11A; 27I Kombi; Limousine;
215/45R17 91 11A; 27I Allradantrieb;
225/45R17 91 11A; 27I Frontantrieb;
235/45R17 94 11A; 27I 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76S; 77E
5E e8*2007/46*0318*.. 81 - 132 215/45R17 87W Octavia Scout;
81 - 135 205/45R17 88 10B; 11B; 11G; 11H;
M+S
205/50R17 89 12A; 51A; 71C; 71K;
205/55R17 91 721; 725; 73C; 74A;
215/45R17 91 74P; 77E
215/50R17 91
215/55R17 94
225/45R17 91
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Z e11*2001/116*0230*.., 55 - 118 205/50R17 89W 11A; 22Q; 24J; 24M; Limousine;
e11*2007/46*0012*.. 5FM; 51J Frontantrieb;
215/45R17 91 11A; 22P; 24J; 51J 10B; 11B; 11G; 11H;
55 - 147 225/45R17 91 11A; 22Q; 24J; 24M 12A; 51A; 573; 71C;
235/45R17 93 11A; 22H; 22Q; 24C; 71K; 721; 725; 73C;
24M 74A; 74P; 77E
1Z e11*2001/116*0230*.., 103 - 118 205/50R17 91 11A; 24J; 52J Nur Octavia Scout;
e11*2007/46*0012*..
205/55R17 91 11A; 22M; 22P; 24J; 10B; 11B; 11G; 11H;
52J 12A; 51A; 71C; 71K;
215/50R17 91 11A; 22M; 22P; 24J; 721; 725; 73C; 74A;
24M; 52J 74P; 77E
225/45R17 91 11A; 24J; 52J
225/50R17 94 11A; 22M; 22P; 24J;
24M
235/45R17 94 11A; 22M; 22P; 24J;
24M
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
ANLAGE: 26 SKODA Radtyp: TTE7
Hersteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 3 von 12
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Z e11*2001/116*0230*.., 55 - 118 205/50R17 89W 11A; 22L; 22Q; 24J; Nicht Octavia Scout;
e11*2007/46*0012*.. 24M; 5FM; 51J Kombi; Allradantrieb;
215/45R17 91 11A; 22M; 22P; 24J; Frontantrieb;
51J 10B; 11B; 11G; 11H;
55 - 147 205/50R17 93 11A; 22L; 22Q; 24J; 12A; 51A; 573; 71C;
M+S 24M; 5FM; 51J; 52J 71K; 721; 725; 73C;
225/45R17 91 11A; 22L; 22Q; 24J; 74A; 74P; 77E
24M
235/45R17 93 11A; 22H; 22L; 22Q;
24C; 24M
5E e11*2007/46*0243*.. 81 - 132 215/45R17 87W Octavia Scout;
81 - 135 205/45R17 88 10B; 11B; 11G; 11H;
M+S
205/50R17 89 12A; 51A; 71C; 71K;
205/55R17 91 721; 725; 73C; 74A;
215/45R17 91 74P; 77E
215/50R17 91
215/55R17 94
225/45R17 91
5E e11*2007/46*0243*.., 63 - 180 205/45R17 88W 5FE ab
e11*2007/46*0244*.. 205/50R17 91 11A; 27I e11*2007/46*0243*01;
215/45R17 91 11A; 27I ab
225/45R17 91 11A; 27I e11*2007/46*0244*01;
235/45R17 94 11A; 27I nicht Octavia Scout;
Kombi; Limousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76S; 77E
Verkaufsbezeichnung: SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3T e11*2001/116*0326*.., 77 - 191 205/50R17 93Y 11A; 245; 51J bis
e11*2007/46*0014*..
225/45R17 94 11A; 245 e11*2001/116*0326*31;
235/45R17 94 11A; 21P; 245; 248 Kombi; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
ANLAGE: 26 SKODA Radtyp: TTE7
Hersteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 4 von 12
Verkaufsbezeichnung: SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3T e11*2001/116*0326*.., 88 - 206 215/50R17 92 ab
e8*2007/46*0317*..
215/55R17 94 e11*2001/116*0326*32;
225/50R17 94 Kombi; Limousine;
225/55R17 97 Allradantrieb;
235/50R17 96 11A; 248; 26P; 27P Frontantrieb;
245/45R17 95 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76S; 77E
3T e11*2001/116*0326*.., 77 - 191 225/45R17 94 11A; 24J; 24M bis
e11*2007/46*0014*..
235/45R17 94 11A; 21P; 24J; 24M e11*2001/116*0326*31;
Stufenheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S; 77E
Verkaufsbezeichnung: YETI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5L e11*2007/46*0010*.., 77 - 125 205/50R17 51G; 52J Allradantrieb;
e11*2007/46*0034*.. 215/50R17 95 11A; 246; 248; 51J Frontantrieb;
215/55R17 94 11A; 246; 248; 51J 10B; 11B; 11G; 11H;
225/45R17 94 12A; 51A; 573; 71C;
225/50R17 94 11A; 24J; 248 71K; 721; 725; 73C;
235/45R17 94 11A; 246; 248 74A; 74P; 77E
245/45R17 95 11A; 24J; 248
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
ANLAGE: 26 SKODA Radtyp: TTE7
Hersteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 5 von 12
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
ANLAGE: 26 SKODA Radtyp: TTE7
Hersteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 6 von 12
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27P) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die hinteren Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug"
am Ende dieser Anlage zu entnehmen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
ANLAGE: 26 SKODA Radtyp: TTE7
Hersteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 7 von 12
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
ANLAGE: 26 SKODA Radtyp: TTE7
Hersteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 8 von 12
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 5E
Genehm.Nr.: e11*2007/46*0243*..
Handelsbez.: SKODA OCTAVIA
Variante(n): ab e11*2007/46*0243*01, Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 220 y = 275 VA
26P x = 170 y = 225 VA
27B x = 170 y = 250 HA
27I x = 120 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 220 y = 275 30 VA
26N x = 220 y = 275 30 VA
27F x = 170 y = 250 30 HA
27H x = 170 y = 250 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
ANLAGE: 26 SKODA Radtyp: TTE7
Hersteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 9 von 12
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 5E
Genehm.Nr.: e11*2007/46*0244*..
Handelsbez.: SKODA OCTAVIA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 220 y = 275 VA
26P x = 170 y = 225 VA
27B x = 170 y = 250 HA
27I x = 120 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 220 y = 275 30 VA
26N x = 220 y = 275 30 VA
27F x = 170 y = 250 30 HA
27H x = 170 y = 250 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
ANLAGE: 26 SKODA Radtyp: TTE7
Hersteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 10 von 12
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 3T
Genehm.Nr.: e8*2007/46*0317*..
Handelsbez.: SUPERB
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27P x = 300 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 310 y = 300 23 VA
26N x = 310 y = 300 8 VA
27F x = 300 y = 300 23 HA
27H x = 300 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
ANLAGE: 26 SKODA Radtyp: TTE7
Hersteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 11 von 12
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 3T
Genehm.Nr.: e11*2001/116*0326*..
Handelsbez.: SUPERB
Variante(n): ab e11*2001/116*0326*32, Allradantrieb, Frontantrieb, Kombi, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27P x = 300 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 310 y = 300 23 VA
26N x = 310 y = 300 8 VA
27F x = 300 y = 300 23 HA
27H x = 300 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0007-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49355
ANLAGE: 26 SKODA Radtyp: TTE7
Hersteller: ALCAR WHEELS GmbH Stand: 28.08.2018
__________________________________________________________________________________________________________________
Seite: 12 von 12
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 5E
Genehm.Nr.: e8*2007/46*0318*..
Handelsbez.: OCTAVIA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 220 y = 275 VA
26P x = 170 y = 225 VA
27B x = 170 y = 250 HA
27I x = 120 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 220 y = 275 30 VA
26N x = 220 y = 275 30 VA
27F x = 170 y = 250 30 HA
27H x = 170 y = 250 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
