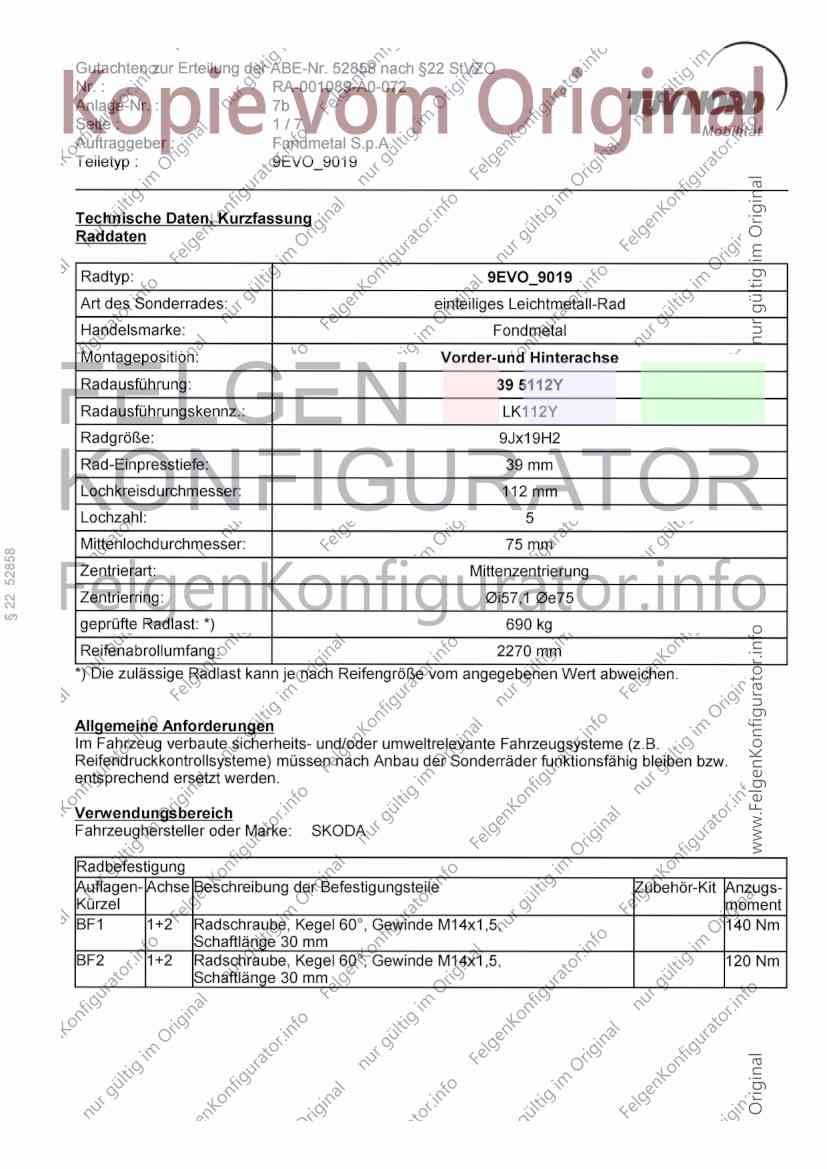

Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : 7b TuV NORD
Seite : 1/7 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019
Technische Daten, Kurzfassung
Raddaten
Radtyp: 9EVO_9019
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 39 5112Y
Radausführungskennz.: LK112Y
Radgröße: 9Jx19H2
Rad-Einpresstiefe: 39 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 75 mm
Zentrierart: Mittenzentrierung
Zentrierring: @i57,1 Oe75
geprüfte Radlast: *) 690 kg
Reifenabrollumfang: 2270 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: SKODA
Radbefestigung
Auflagen-|Achse Beschreibung der Befestigungsteile Zubehör-Kit [AAnzugs-
Kürzel moment
BF1 1+2 |Radschraube, Kegel 60°, Gewinde M14x1,5, 140 Nm
Schaftlänge 30 mm
BF2 1+2 |Radschraube, Kegel 60°, Gewinde M14x1,5, 120 Nm
Schaftlänge 30 mm
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : 7b TuVNORD
Seite : 2/7 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019

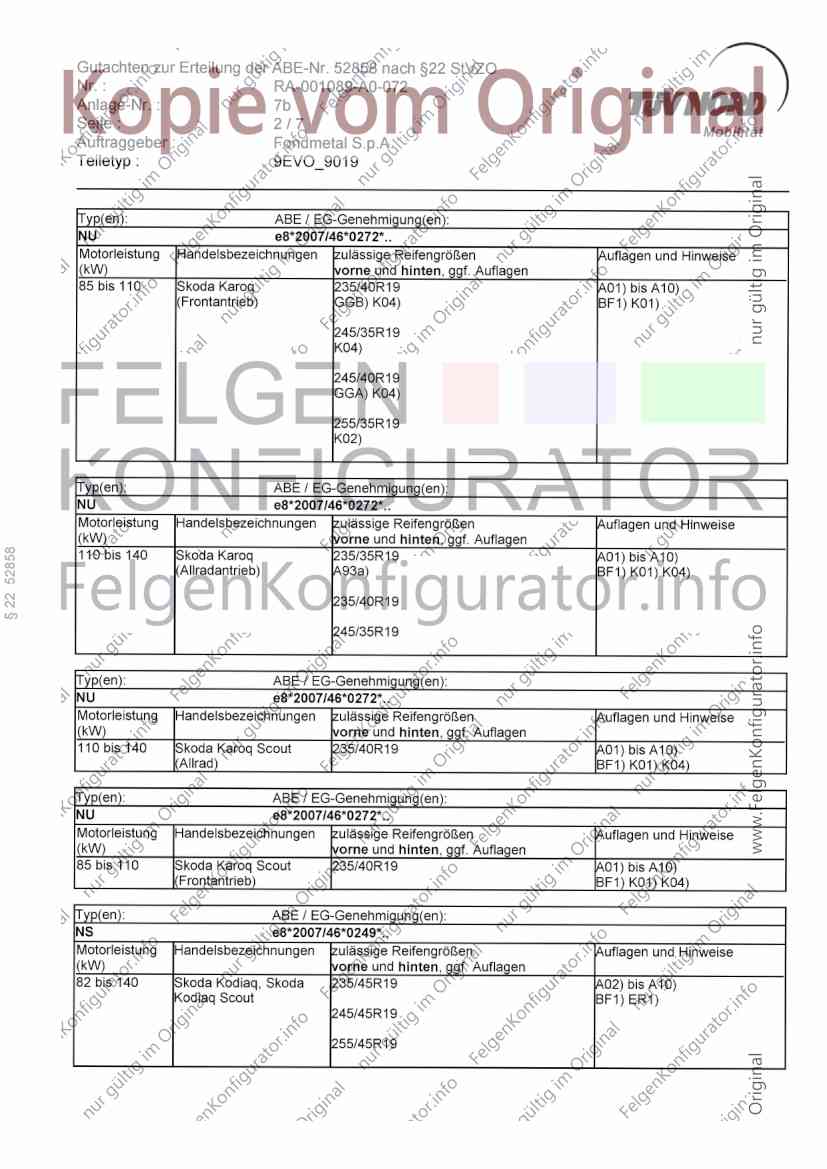

Typ(en): ABE/ EG-Genehmigung(en):
NU e8*2007/46*0272*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 110 Skoda Karoq 235/40R19 AO1) bis A10)
(Frontantrieb) GGB) K04) BF1) K01)
245/35R19
K04)
245/40R19
GGA) K04)
255/35R19
K02)
Typ(en): ABE/ EG-Genehmigung(en):
NU e8*2007/46*0272*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 140 Skoda Karoq 235/35R19 AO1) bis A10)
(Allradantrieb) A93a) BF1) K01) K04)
235/40R19
245/35R19
Typ(en): ABE/ EG-Genehmigung(en):
NU e8*2007/46*0272*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 140 Skoda Karog Scout 235/40R19 AO1) bis A10)
(Allrad) BF1) KO1) K04)
Typ(en): ABE/ EG-Genehmigung(en):
NU e8*2007/46*0272*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 110 Skoda Karog Scout 235/40R19 AO1) bis A10)
(Frontantrieb) BF1) K01) K04)

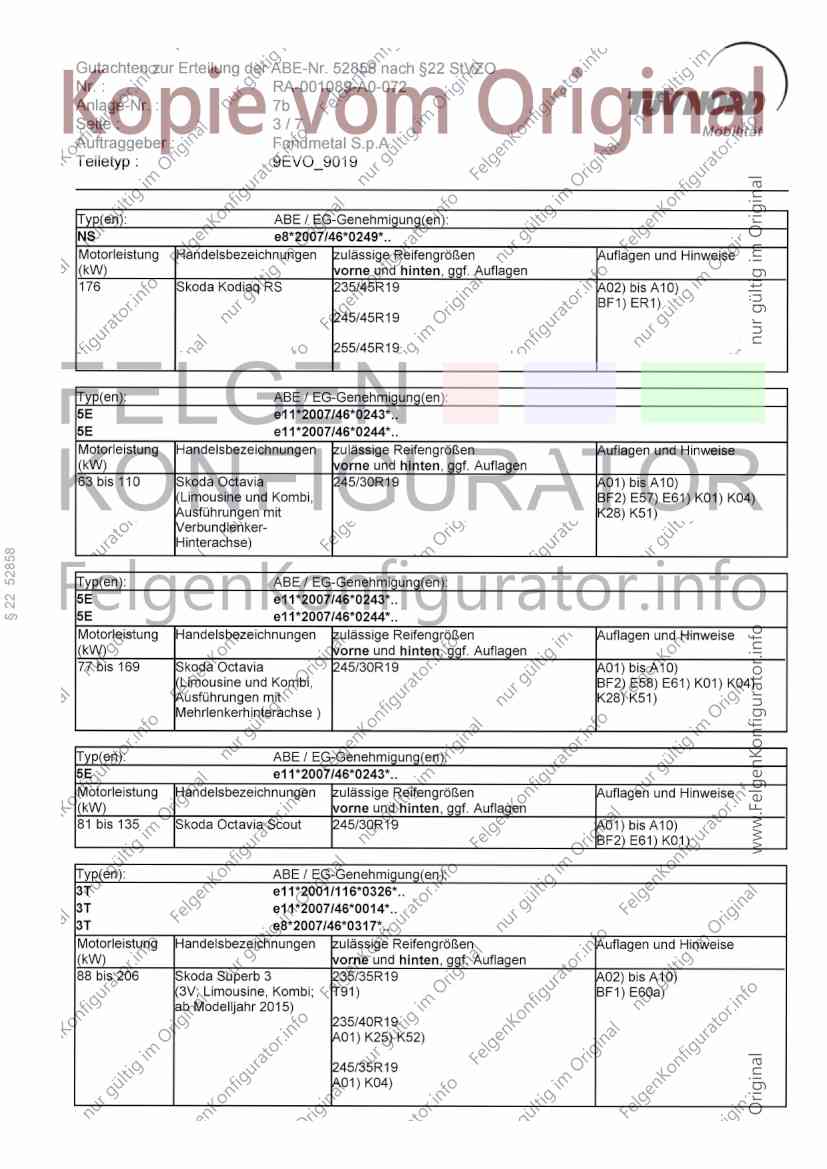

Typ(en): ABE/ EG-Genehmigung(en):
NS e8*2007/46*0249*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 140 Skoda Kodiaq, Skoda 235/45R19 AO2) bis A10)
Kodiag Scout BF1) ER1)
245/45R19
255/45R19
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : 7b TuV NORD
Seite : 3/7 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019
Typ(en): ABE/ EG-Genehmigung(en):
NS e8*2007/46*0249*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
176 Skoda Kodiaq RS 235/45R19 AO2) bis A10)
BF1) ER1)
245/45R19
255/45R19
Typ(en): ABE / EG-Genehmigung(en):
5E e11*2007/46*0243*..
5E e11*2007/46*0244*..
Motorleistung |Handelsbezeichnungen Izulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 Skoda Octavia 245/30R19 AO1) bis A10)
(Limousine und Kombi, BF2) E57) E61) KO1) K04)
Ausführungen mit K28) K51)
Verbundlenker-
Hinterachse)
Typ(en): ABE/ EG-Genehmigung(en):
5E e11*2007/46*0243*..
5E e11*2007/46*0244*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 169 Skoda Octavia 245/30R19 AO1) bis A10)
(Limousine und Kombi, BF2) E58) E61) K01) K04)
Ausführungen mit K28) K51)
| ehrienkerhinterachse )
Typ(en): ABE/ EG-Genehmigung(en):
5E e11*2007/46*0243*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 135 Skoda Octavia Scout 245/30R19 01) bis A10)
BF2) E61) K01)
Typ(en): ABE/ EG-Genehmigung(en):
ST e11*2001/116*0326*..
ST e11*2007/46*0014*..
ST e8*2007/46*0317*..
Motorleistung |Handelsbezeichnungen Izulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 206 Skoda Superb 3 235/35R19 AO2) bis A10)
(3V; Limousine, Kombi; [T91) BF1) E60a)
ab Modelljahr 2015)
235/40R19
A01) K25) K52)
245/35R19
01) KO4)
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : 7b TuV NORD
Seite : 4/7 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019

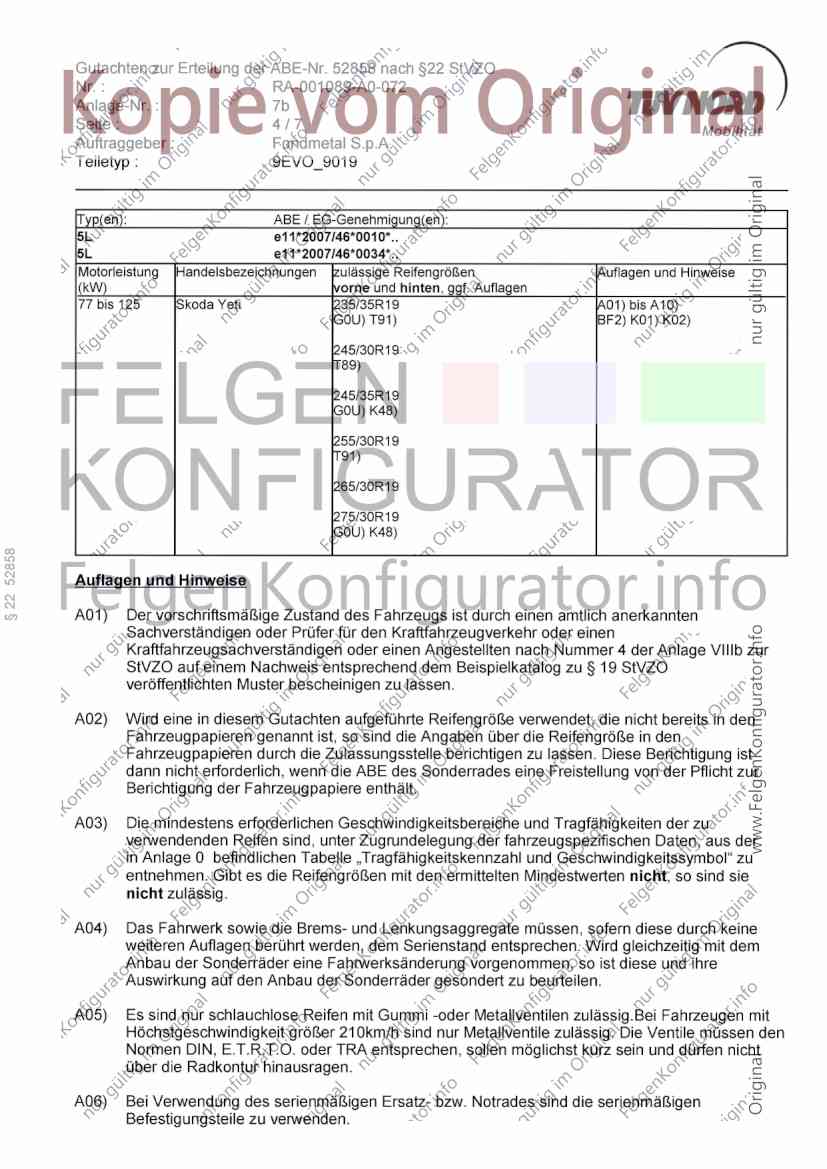

Typ(en): ABE/ EG-Genehmigung(en):
SL e11*2007/46*0010*..
SL e11*2007/46*0034*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 125 Skoda Yeti 235/35R19 AO1) bis A10)
GOU) T91) BF2) KO1) KO2)
245/30R19
T89)
245/35R19
GOU) K48)
255/30R19
T91)
265/30R19
275/30R19
GOU) K48)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu $ 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage O befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : 7b TuV NORD
Auftraggeber: Fondmetal S.p.A.
Teiletyp : 9EVO_9019

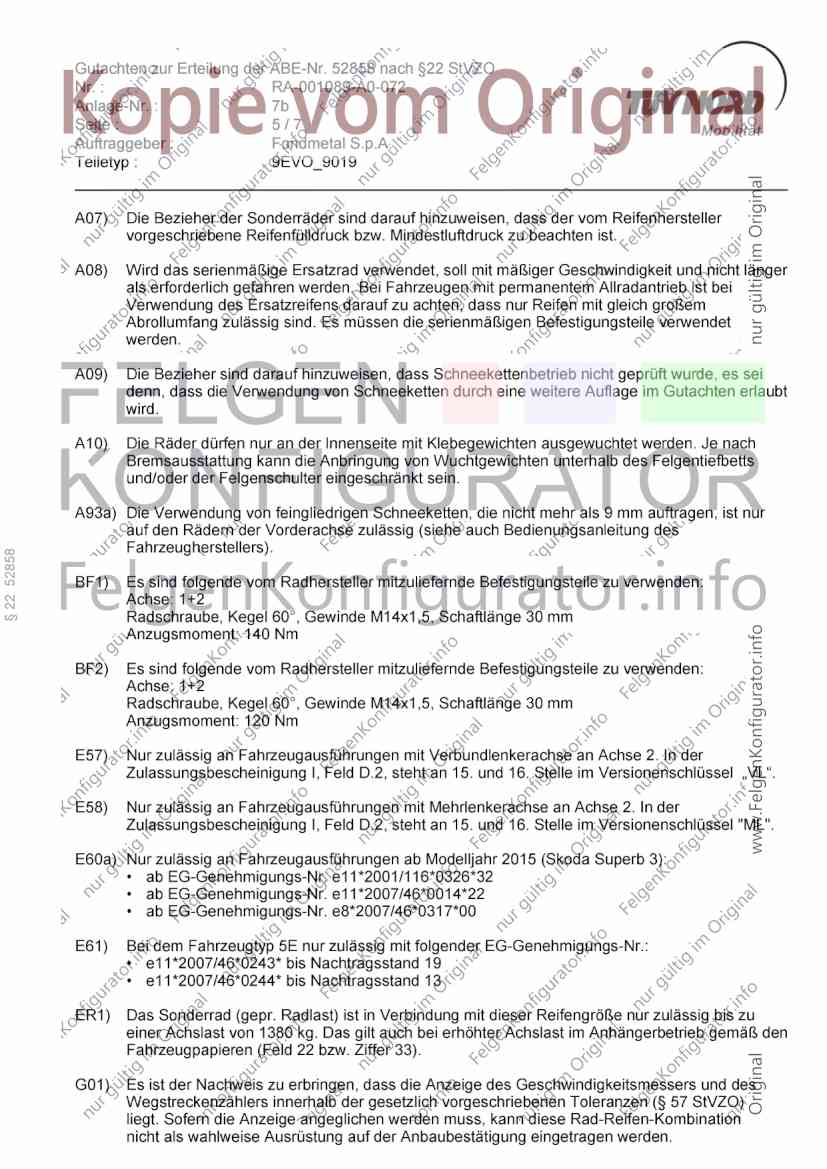

A07) Die Bezieher der Sonderrader sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Anzugsmoment: 140 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Anzugsmoment: 120 Nm
E57) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse an Achse 2. In der
Zulassungsbescheinigung |, Feld D.2, steht an 15. und 16. Stelle im Versionenschlüssel „VL“.
E58) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse an Achse 2. In der
Zulassungsbescheinigung |, Feld D.2, steht an 15. und 16. Stelle im Versionenschlüssel "ML".
E60a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2015 (Skoda Superb 3):
« ab EG-Genehmigungs-Nr. e11*2001/116*0326*32
« ab EG-Genehmigungs-Nr. e11*2007/46*0014*22
« ab EG-Genehmigungs-Nr. e8*2007/46*0317*00
E61) Bei dem Fahrzeugtyp 5E nur zulässig mit folgender EG-Genehmigungs-Nr.:
« e11*2007/46*0243* bis Nachtragsstand 19
« e11*2007/46*0244* bis Nachtragsstand 13
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1380 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzahlers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : 7b TuV NORD
Seite : 6/7 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019

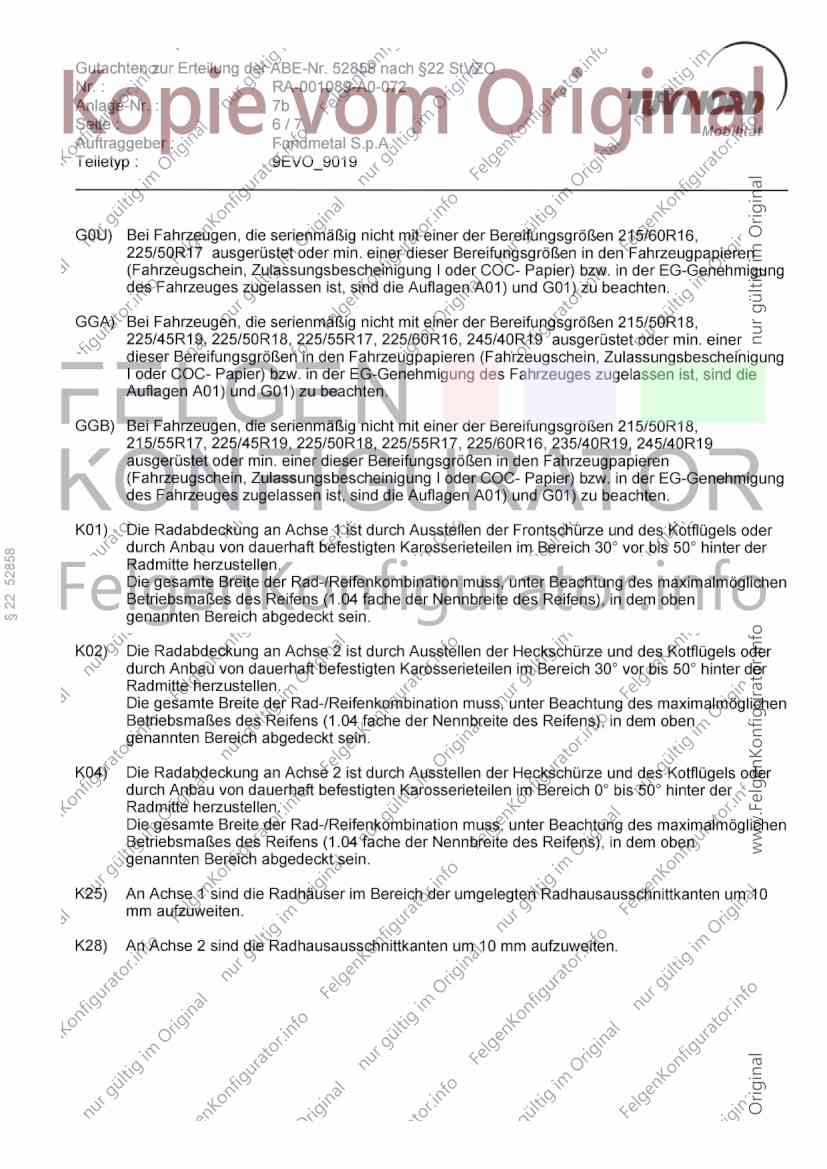

GOU) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/60R16,
225/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung | oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GGA) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/50R18,
225/45R19, 225/50R18, 225/55R17, 225/60R16, 245/40R19 ausgerüstet oder min. einer
dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
| oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
GGB) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/50R18,
215/55R17, 225/45R19, 225/50R18, 225/55R17, 225/60R16, 235/40R19, 245/40R19
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung | oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflugels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
Gutachten zur Erteilung der ABE-Nr. 52858 nach 822 StVZO
Nr. : RA-001089-A0-072
Anlage-Nr. : 7b TuV NORD
Seite : 717 Mobilität
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9019

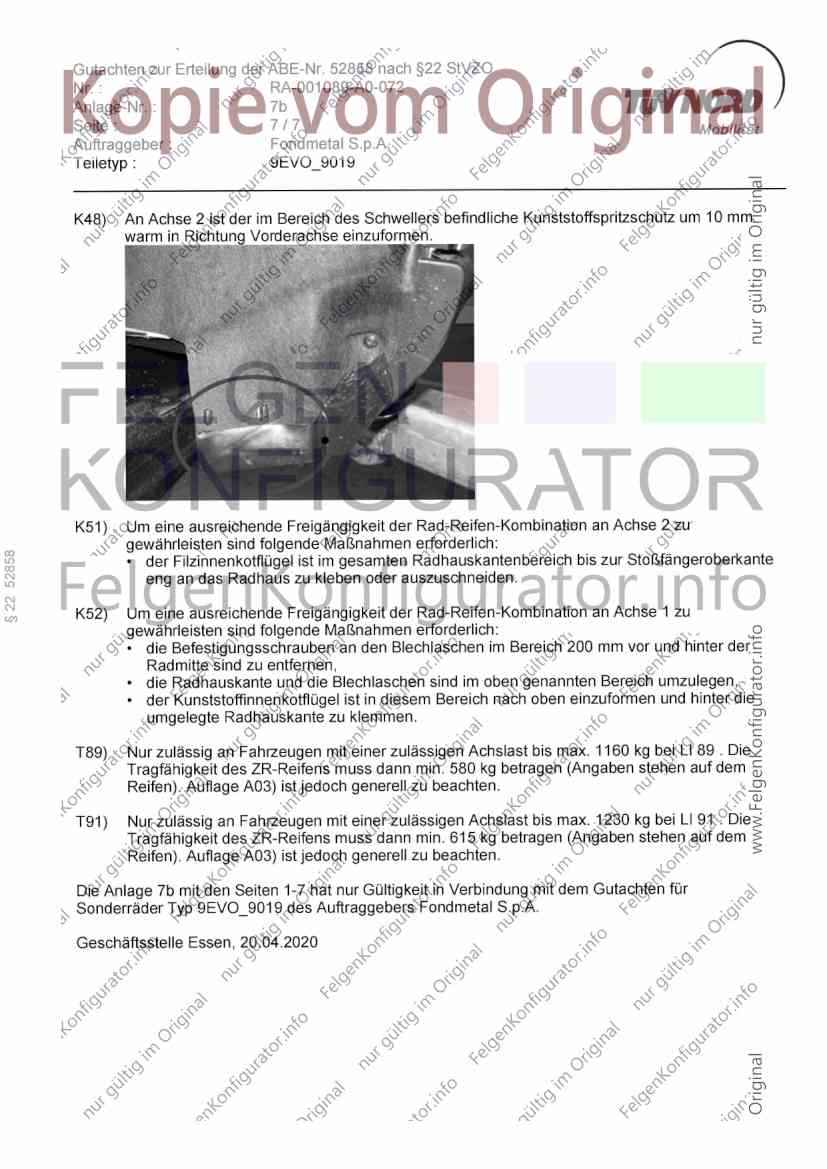

K48) An Achse 2 ist der im Bereich des Schwellers befindliche Kunststoffspritzschutz um 10 mm
warm in Richtung Vorderachse einzuformen.
K51) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
(oe)
« der Filzinnenkofflügel ist im gesamten Radhauskantenbereich bis zur Stoßfängeroberkante
eng an das Radhaus zu kleben oder auszuschneiden.
x
K52) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
« die Befestigungsschrauben an den Blechlaschen im Bereich 200 mm vor und hinter der
Radmitte sind zu entfernen,
« die Radhauskante und die Blechlaschen sind im oben genannten Bereich umzulegen,
« der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter die
umgelegte Radhauskante zu klemmen.
T89) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1160 kg bei LI 89 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 580 kg betragen (Angaben stehen auf dem
Reifen). Auflage AQ3) ist jedoch generell zu beachten.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf dem
Reifen). Auflage AQ3) ist jedoch generell zu beachten.
Die Anlage 7b mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 9EVO_9019 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 20.04.2020
