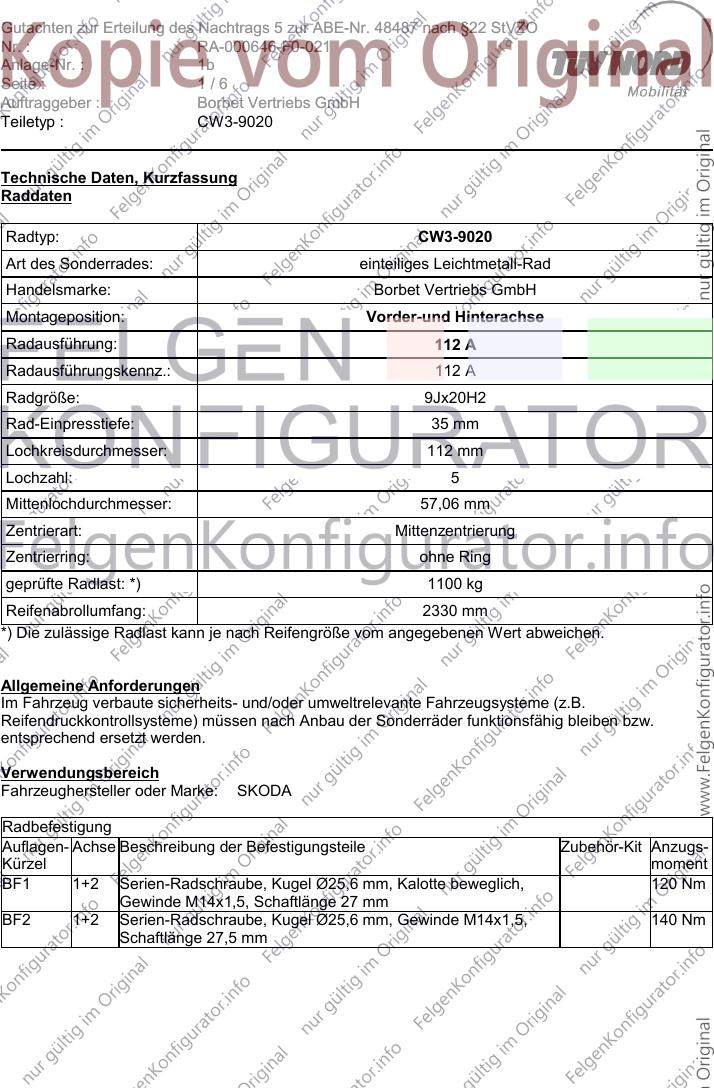

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-F0-021
Anlage-Nr. : 1b
Seite : 1/6
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Technische Daten, Kurzfassung
Raddaten
Radtyp: CW3-9020
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Borbet Vertriebs GmbH
Montageposition: Vorder-und Hinterachse
Radausführung: 112 A
Radausführungskennz.: 112 A
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 57,06 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1100 kg
Reifenabrollumfang: 2330 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: SKODA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radschraube, Kugel Ø25,6 mm, Kalotte beweglich, 120 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
BF2 1+2 Serien-Radschraube, Kugel Ø25,6 mm, Gewinde M14x1,5, 140 Nm
Schaftlänge 27,5 mm

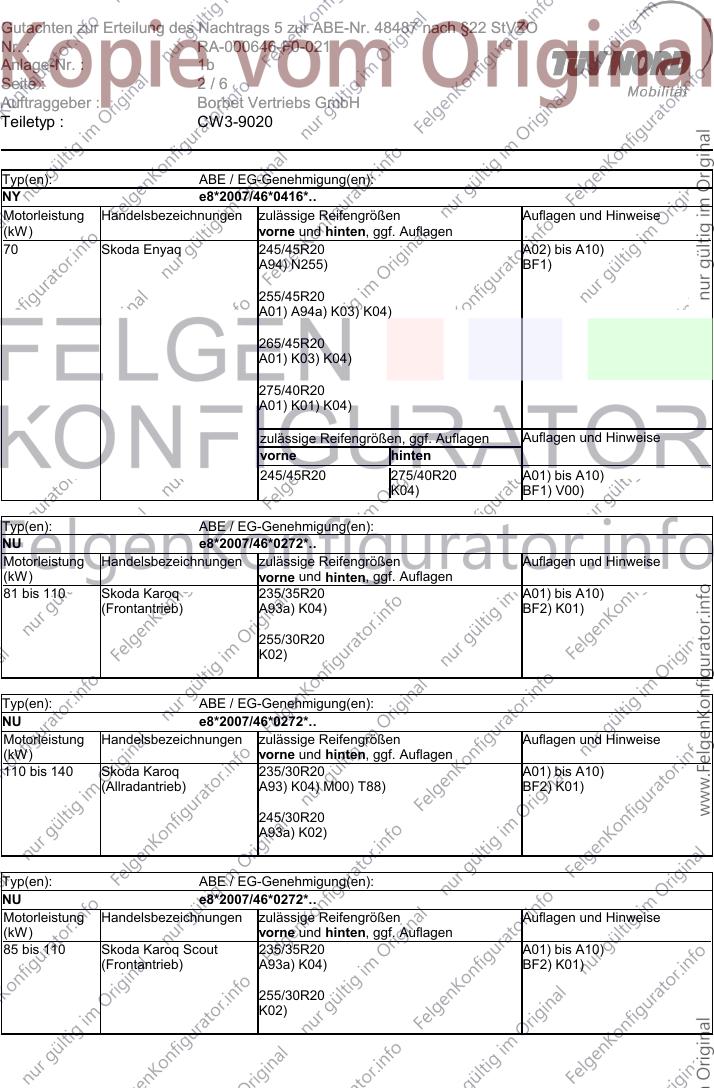

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-F0-021
Anlage-Nr. : 1b
Seite : 2/6
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Typ(en): ABE / EG-Genehmigung(en):
NY e8*2007/46*0416*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 Skoda Enyaq 245/45R20 A02) bis A10)
A94) N255) BF1)
255/45R20
A01) A94a) K03) K04)
265/45R20
A01) K03) K04)
275/40R20
A01) K01) K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
245/45R20 275/40R20 A01) bis A10)
K04) BF1) V00)
Typ(en): ABE / EG-Genehmigung(en):
NU e8*2007/46*0272*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 110 Skoda Karoq 235/35R20 A01) bis A10)
(Frontantrieb) A93a) K04) BF2) K01)
255/30R20
K02)
Typ(en): ABE / EG-Genehmigung(en):
NU e8*2007/46*0272*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 140 Skoda Karoq 235/30R20 A01) bis A10)
(Allradantrieb) A93) K04) M00) T88) BF2) K01)
245/30R20
A93a) K02)
Typ(en): ABE / EG-Genehmigung(en):
NU e8*2007/46*0272*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 110 Skoda Karoq Scout 235/35R20 A01) bis A10)
(Frontantrieb) A93a) K04) BF2) K01)
255/30R20
K02)

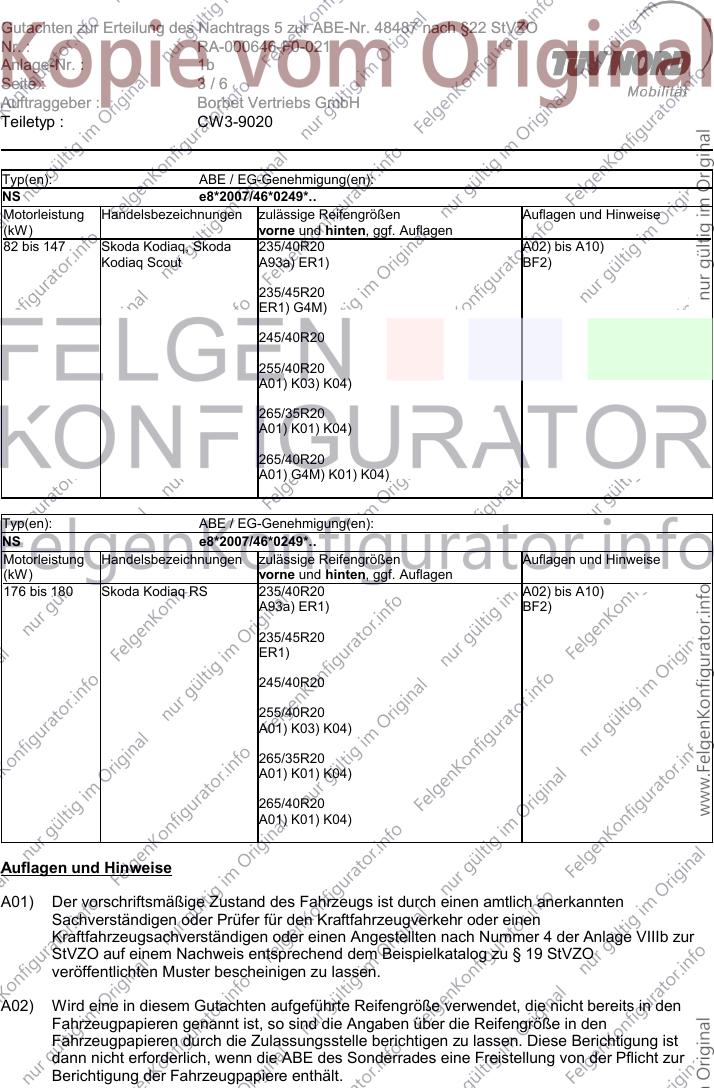

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-F0-021
Anlage-Nr. : 1b
Seite : 3/6
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Typ(en): ABE / EG-Genehmigung(en):
NS e8*2007/46*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 147 Skoda Kodiaq, Skoda 235/40R20 A02) bis A10)
Kodiaq Scout A93a) ER1) BF2)
235/45R20
ER1) G4M)
245/40R20
255/40R20
A01) K03) K04)
265/35R20
A01) K01) K04)
265/40R20
A01) G4M) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
NS e8*2007/46*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
176 bis 180 Skoda Kodiaq RS 235/40R20 A02) bis A10)
A93a) ER1) BF2)
235/45R20
ER1)
245/40R20
255/40R20
A01) K03) K04)
265/35R20
A01) K01) K04)
265/40R20
A01) K01) K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

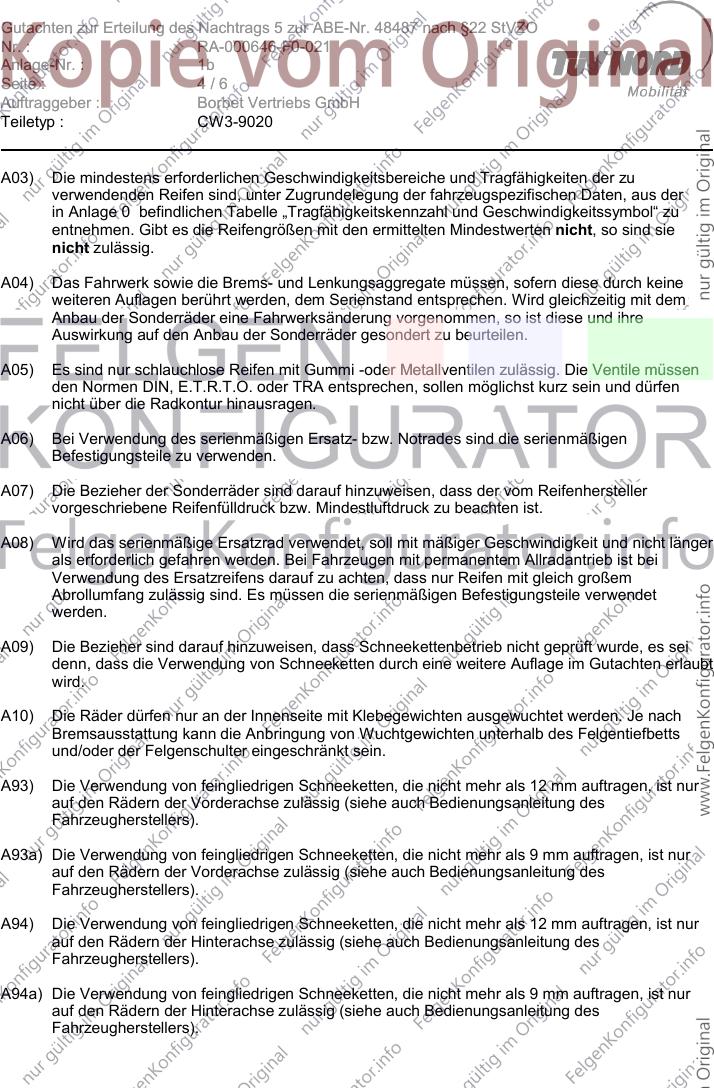

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-F0-021
Anlage-Nr. : 1b
Seite : 4/6
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

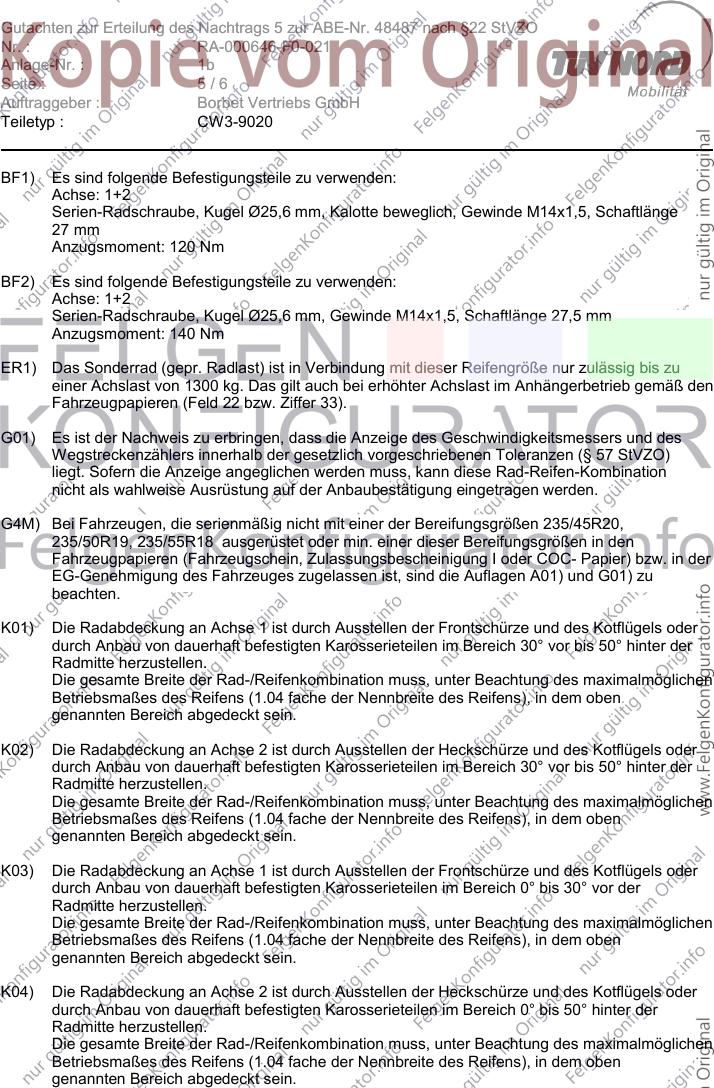

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-F0-021
Anlage-Nr. : 1b
Seite : 5/6
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø25,6 mm, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge
27 mm
Anzugsmoment: 120 Nm
BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø25,6 mm, Gewinde M14x1,5, Schaftlänge 27,5 mm
Anzugsmoment: 140 Nm
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1300 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G4M) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/45R20,
235/50R19, 235/55R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

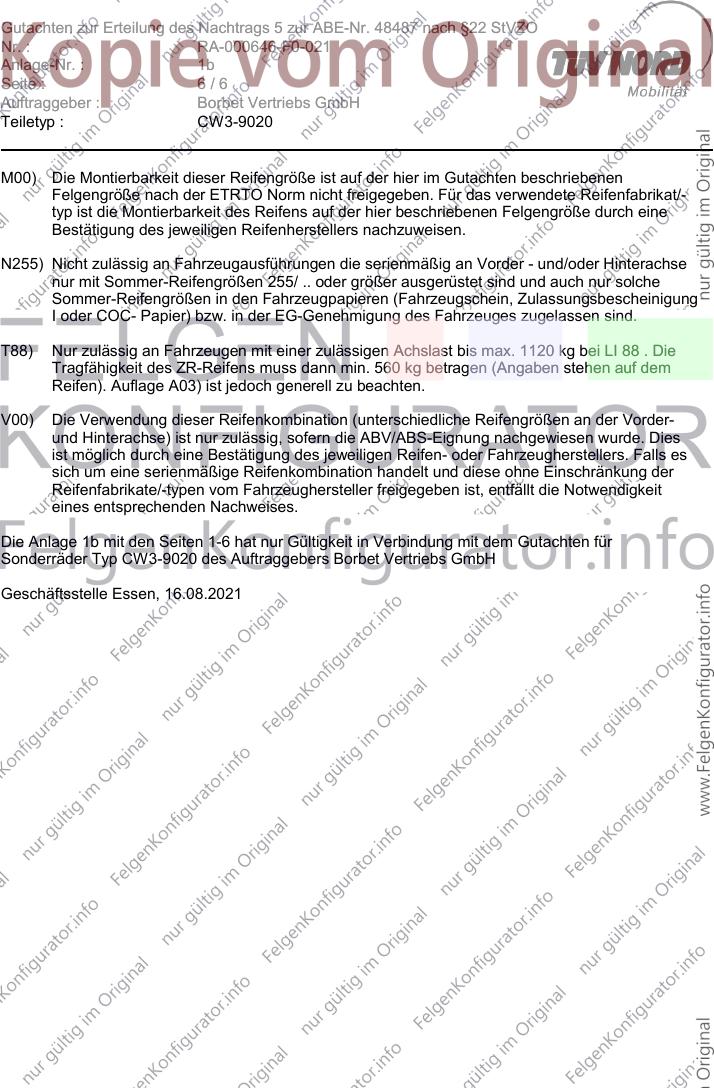

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48487 nach §22 StVZO
Nr. : RA-000646-F0-021
Anlage-Nr. : 1b
Seite : 6/6
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 1b mit den Seiten 1-6 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ CW3-9020 des Auftraggebers Borbet Vertriebs GmbH
Geschäftsstelle Essen, 16.08.2021
