Kraftfahrt-Bundesamt
DE-24932 Flensburg
MITTEILUNG
E1 ausgestellt von:
Kraftfahrt-Bundesamt
über die Erteilung einer Genehmigung
für einen Radtyp nach der Regelung Nr. 124 einschließlich Änderung Nr. 00
Ergänzung 01
COMMUNICATION
issued by:
Kraftfahrt-Bundesamt
R124 001252
of the granting of an approval
of a wheel type, pursuant to Regulation No. 124 including amendment No 00
supplement 01
Nummer der Genehmigung: 001252 Erweiterung Nr.: --
Approval No. Extension No.
1. Radhersteller:
Wheel manufacturer:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Typbezeichnung des Rades:
Wheel type designation:
OX15 7017
2.1 Kategorie der Nachrüsträder:
Category of replacement wheels:
Dimensionsgleiche Nachrüsträder
Pattern part replacement wheels
2.2 Werkstoff:
Construction material:
Aluminiumlegierung
Aluminium alloy
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 001252 Erweiterung Nr.: --
Approval No. Extension No.
2.3 Fertigungsverfahren:
Method of production:
gegossene Räder
casted wheels
2.4 Kennung der Felgenkontur:
Rim contour designation:
7J
2.5 Einpresstiefe des Rades:
Wheel inset/outset:
siehe Punkt 0.7 des Prüfberichtes
see point 0.7 of the test report
2.6 Radbefestigung:
R124 001252
Wheel attachment:
serienmäßige Befestigungsmittel des Fahrzeugherstellers
original mounting parts of the vehicle manufacturer
2.7 Maximale Radlast und Abrollumfang:
Maximum wheel load and respective theoretical rolling circumference:
siehe Punkt 0.9 des Prüfberichtes
see point 0.9 of the test report
3. Name und Anschrift des Herstellers:
Manufacturer‘s name and address:
Reifen Gundlach GmbH
DE-56316 Raubach
4. Gegebenenfalls Name und Anschrift des Vertreters des Herstellers:
If applicable, name and address of manufacturer‘s representative:
entfällt
not applicable
5. Datum, an dem das Rad für die Genehmigungsprüfung vorgeführt wurde:
Date on which the wheel was submitted for approval tests:
ab Juli 2017
from July 2017
6. Technischer Dienst, der die Prüfungen für die Genehmigung durchführt:
Technical Service responsible for carrying out the approval test:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 001252 Erweiterung Nr.: --
Approval No. Extension No.
7. Datum des Gutachtens des Technischen Dienstes:
Date of test report issued by the Technical Service:
25.08.2017
8. Nummer des Gutachtens des Technischen Dienstes:
Number of report issued by that service:
55-0466-17 (1. Ausfertigung)
9. Bemerkungen:
Remarks:
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
10. Die Genehmigung wird erteilt
R124 001252
Approval granted
11. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
12. Ort: DE-24932 Flensburg
Place:
13. Datum: 13.09.2017
Date:
14. Unterschrift: Im Auftrag
Signature:

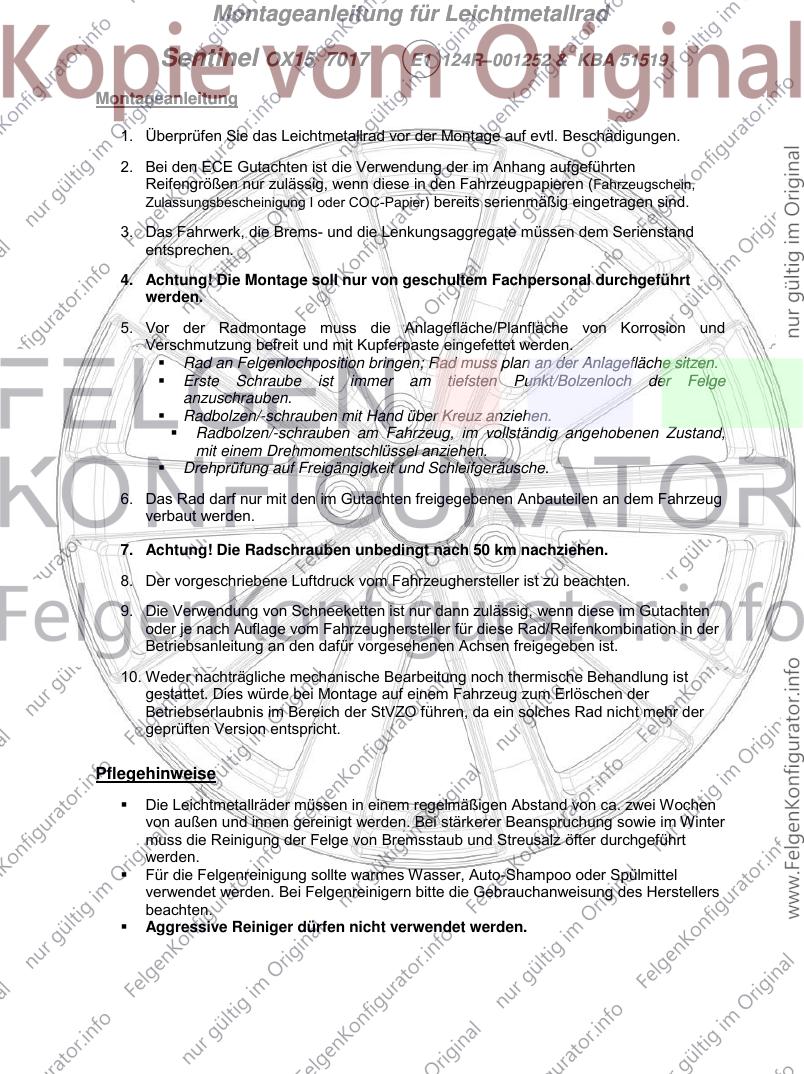

Montageanleitung für Leichtmetallrad
Sentinel OX15 7017 E1 124R–001252 & KBA 51519
Montageanleitung
1. Überprüfen Sie das Leichtmetallrad vor der Montage auf evtl. Beschädigungen.
2. Bei den ECE Gutachten ist die Verwendung der im Anhang aufgeführten
Reifengrößen nur zulässig, wenn diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) bereits serienmäßig eingetragen sind.
3. Das Fahrwerk, die Brems- und die Lenkungsaggregate müssen dem Serienstand
entsprechen.
4. Achtung! Die Montage soll nur von geschultem Fachpersonal durchgeführt
werden.
5. Vor der Radmontage muss die Anlagefläche/Planfläche von Korrosion und
Verschmutzung befreit und mit Kupferpaste eingefettet werden.
Rad an Felgenlochposition bringen; Rad muss plan an der Anlagefläche sitzen.
Erste Schraube ist immer am tiefsten Punkt/Bolzenloch der Felge
anzuschrauben.
Radbolzen/-schrauben mit Hand über Kreuz anziehen.
Radbolzen/-schrauben am Fahrzeug, im vollständig angehobenen Zustand,
mit einem Drehmomentschlüssel anziehen.
Drehprüfung auf Freigängigkeit und Schleifgeräusche.
6. Das Rad darf nur mit den im Gutachten freigegebenen Anbauteilen an dem Fahrzeug
verbaut werden.
7. Achtung! Die Radschrauben unbedingt nach 50 km nachziehen.
8. Der vorgeschriebene Luftdruck vom Fahrzeughersteller ist zu beachten.
9. Die Verwendung von Schneeketten ist nur dann zulässig, wenn diese im Gutachten
oder je nach Auflage vom Fahrzeughersteller für diese Rad/Reifenkombination in der
Betriebsanleitung an den dafür vorgesehenen Achsen freigegeben ist.
10. Weder nachträgliche mechanische Bearbeitung noch thermische Behandlung ist
gestattet. Dies würde bei Montage auf einem Fahrzeug zum Erlöschen der
Betriebserlaubnis im Bereich der StVZO führen, da ein solches Rad nicht mehr der
geprüften Version entspricht.
Pflegehinweise
Die Leichtmetallräder müssen in einem regelmäßigen Abstand von ca. zwei Wochen
von außen und innen gereinigt werden. Bei stärkerer Beanspruchung sowie im Winter
muss die Reinigung der Felge von Bremsstaub und Streusalz öfter durchgeführt
werden.
Für die Felgenreinigung sollte warmes Wasser, Auto-Shampoo oder Spülmittel
verwendet werden. Bei Felgenreinigern bitte die Gebrauchanweisung des Herstellers
beachten.
Aggressive Reiniger dürfen nicht verwendet werden.
Gutachten zur UN ECE R124 001252
Anlage 2 zum Gutachten Nr. 55046617 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 1 von 3
Prüfgegenstand
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
V7 OX15 7017 V7 / ohne Ring 5/112/57,1 40 750 2200
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kugel d=25,6 mm 140 27,5
Verwendungsbereich
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Kodiaq 85-140 215/65R17 A91 ECE A19 A57 A99
NS S02
R124 001252
e8*2007/46*0249*
Skoda Superb (III) 88-206 215/55R17 A91 ECE A19 A57 A99
3T Car Lim S02
e11*2001/116*
0326*32-..;
e11*2007/46*
0014*22-..
VW Passat (VIII) 88-176 215/55R17 A31 ECE A19 A57 A99
3C Car Lim VoA
e1*2001/116* S02
0307*37-..
- Limousine / Variant
ab MJ 2015 (B8/3G)
VW Tiguan (II) 85-176 215/65R17 A33 ECE A19 A57 A99
5N KOV S02
e1*2001/116*
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
VW Tiguan (II) 85-176 215/65R17 A11 ECE A19 A57 A99
5N KMV S02
e1*2001/116*
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Gutachten zur UN ECE R124 001252
Anlage 2 zum Gutachten Nr. 55046617 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 2 von 3
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
R124 001252
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits
serienmäßig vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung).
Etwaige notwendige Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei
Verwendung dieser Rad/Reifen-Kombination sind zu beachten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Gutachten zur UN ECE R124 001252
Anlage 2 zum Gutachten Nr. 55046617 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 3 von 3

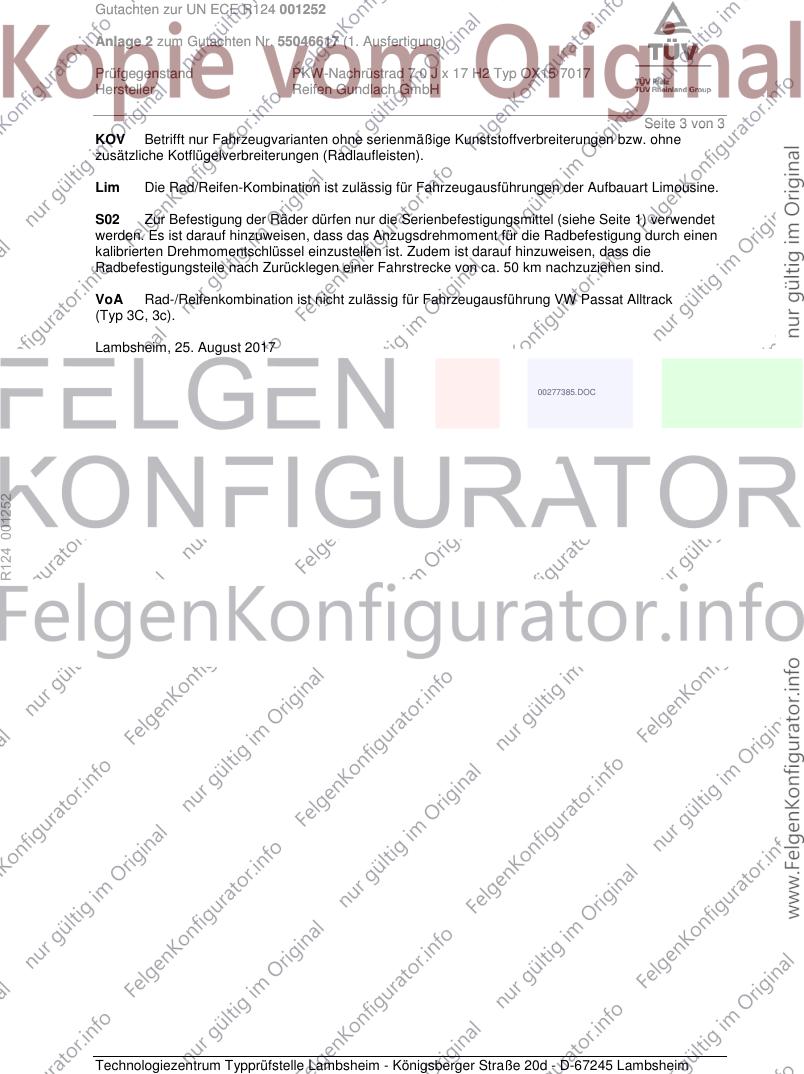

KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
S02 Zur Befestigung der Räder dürfen nur die Serienbefestigungsmittel (siehe Seite 1) verwendet
werden. Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radbefestigung durch einen
kalibrierten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die
Radbefestigungsteile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
Lambsheim, 25. August 2017
00277385.DOC
