Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung vom 28.09.1988 (BGBl I S.1793)
Nummer der ABE: 47554
Gerät: Sonderräder für Personenkraftwagen
6 J x 16 H2
Typ: S-166032V2
Inhaber der ABE Rimstock PLC
und Hersteller: GB - West Bromwich B71 1BY
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 47554
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 47554
Die ABE Nr. 47554 erstreckt sich auf die Sonderräder 6 J x 16 H2, Typ S-166032V2, in der
Ausführung:
Nr. Ausführungsbezeichnung Zu- max. Loch- Ein-
Mitten-
der Kennzeichnung Kennzeichnung lässige Abroll- kreis-∅ preß-
loch-∅
An- auf dem auf dem Radlast umfang in mm / tiefe
in mm
lage Rad Zentrierring in kg in mm Lochzahl in mm
1 S-166032-V2 ohne Ring 57,1 220 1800 112/3 32
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen des Gutachtens
Nr. 55024309 (1. Ausfertigung) genannten Bereifungen unter den angegebenen
Bedingungen an den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten
werden.
Abweichend von den Bestimmungen des §13 Fahrzeugzulassungsverordnung (FZV)
ist es nicht erforderlich eine Berichtigung der Fahrzeugpapiere durch die Zulassungs-
behörde zu veranlassen, wenn die im Gutachten aufgeführten Reifen- oder
Felgengrößen in den Fahrzeugpapieren nicht genannt sind.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
die Ausführungsbezeichnung des Sonderrades,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe
anzubringen.
Im übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen
Überwachungs-Vereins Pfalz Verkehrswesen GmbH, Lambsheim, vom 02.03.2009
festgehaltenen Angaben.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der ABE: 47554
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 08.04.2009
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
1 Gutachten Nr. 55024309 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 47554
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungsunterla-
gen genau übereinstimmen. Mit dem zugeteilten Typzeichen/Prüfzeichen dürfen die Fahr-
zeugteile nur gekennzeichnet werden, die den Genehmigungsunterlagen in jeder Hinsicht
entsprechen.
Änderungen an den Einzelerzeugnissen sind nur mit ausdrücklicher Zustimmung des
Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder bevollmächtig-
ten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Das Kraftfahrt-Bundesamt ist unverzüglich zu benachrichtigen, wenn die reihenweise Ferti-
gung oder der Vertrieb der genehmigten Einrichtung innerhalb eines Jahres oder endgültig
oder länger als ein Jahr eingestellt wird. Die Aufnahme der Fertigung oder des Vertriebs ist
dann dem Kraftfahrt-Bundesamt unaufgefordert innerhalb eines Monats mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung,
nachprüfen und zu diesem Zweck Proben entnehmen oder entnehmen lassen.
Die mit der Erteilung dieser Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

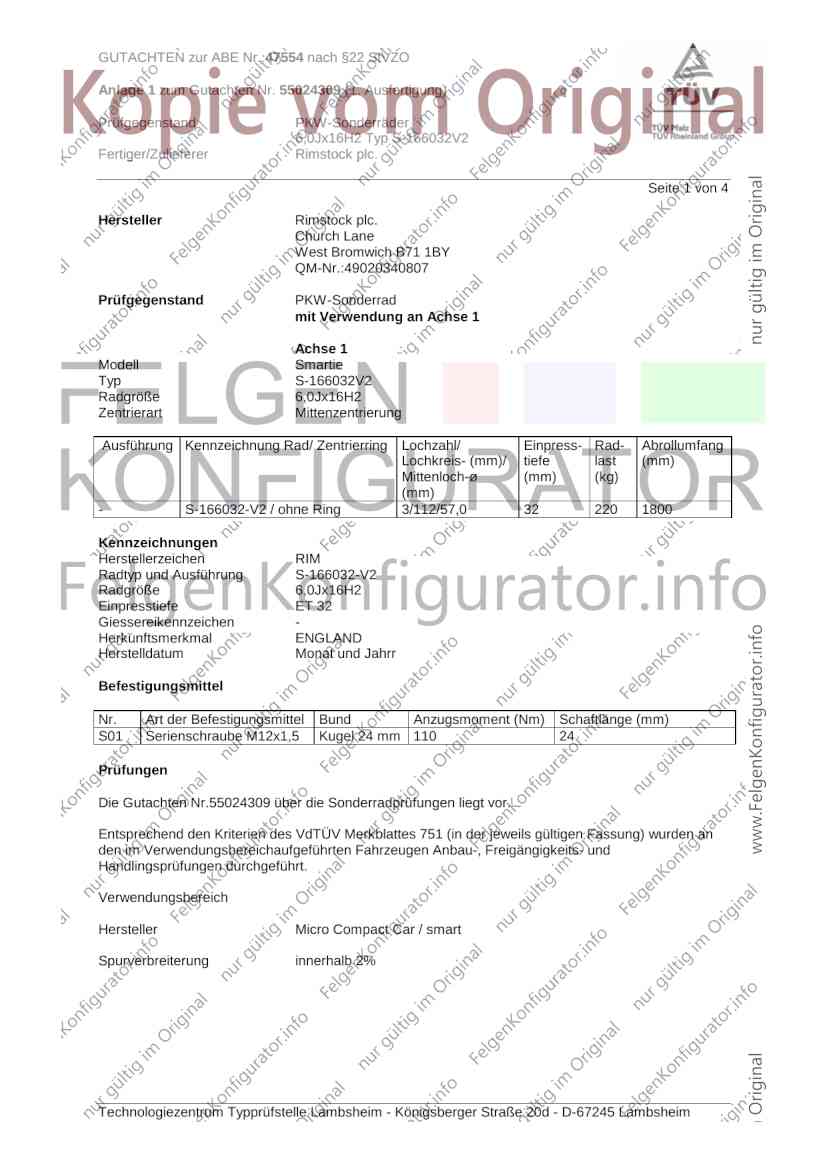

GUTACHTEN zur ABE Nr. 47554 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55024309 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderräder
6,0Jx16H2 Typ S-166032V2
Fertiger/Zulieferer Rimstock plc.
Seite 1 von 4
Hersteller Rimstock plc.
Church Lane
West Bromwich B71 1BY
QM-Nr.:49020340807
Prüfgegenstand PKW-Sonderrad
mit Verwendung an Achse 1
Achse 1
Modell Smartie
Typ S-166032V2
Radgröße 6,0Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- S-166032-V2 / ohne Ring 3/112/57,0 32 220 1800
Kennzeichnungen
Herstellerzeichen RIM
Radtyp und Ausführung S-166032-V2
Radgröße 6,0Jx16H2
Einpresstiefe ET 32
Giessereikennzeichen -
Herkunftsmerkmal ENGLAND
Herstelldatum Monat und Jahrr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M12x1,5 Kugel 24 mm 110 24
Prüfungen
Die Gutachten Nr.55024309 über die Sonderradprüfungen liegt vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Micro Compact Car / smart
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

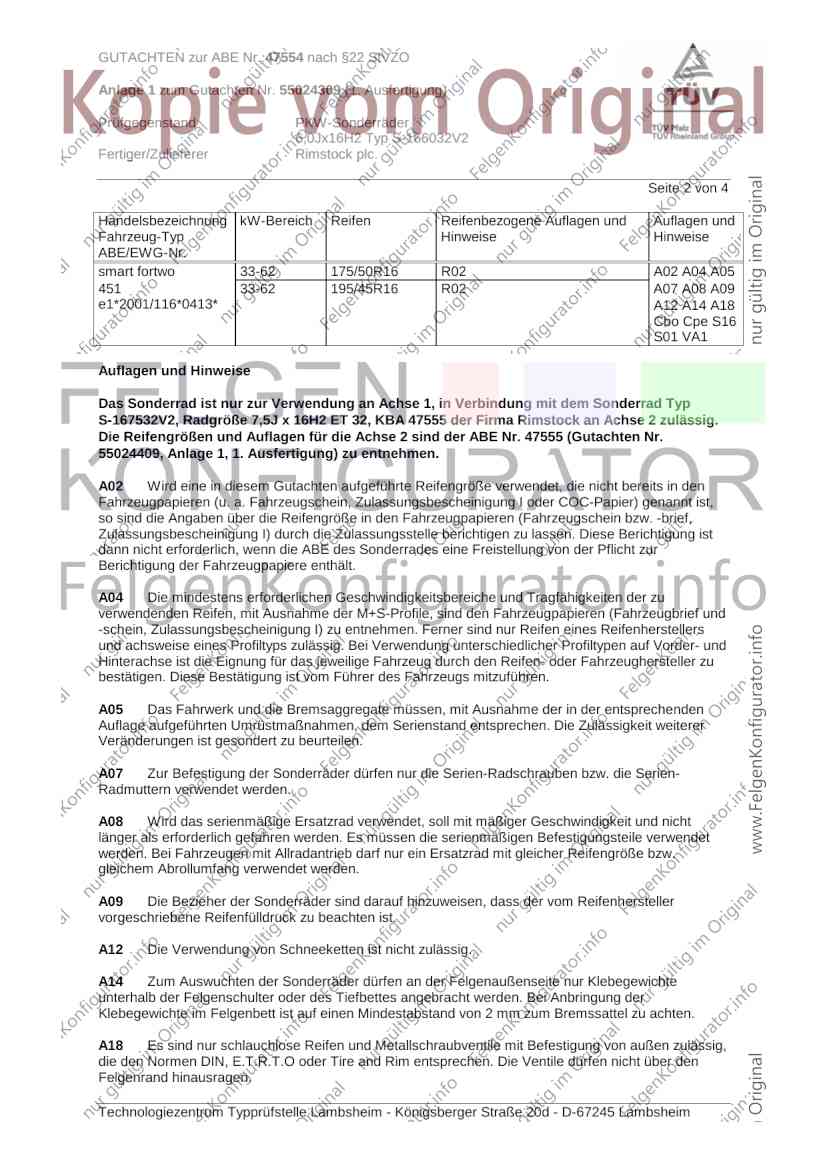

GUTACHTEN zur ABE Nr. 47554 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55024309 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderräder
6,0Jx16H2 Typ S-166032V2
Fertiger/Zulieferer Rimstock plc.
Seite 2 von 4

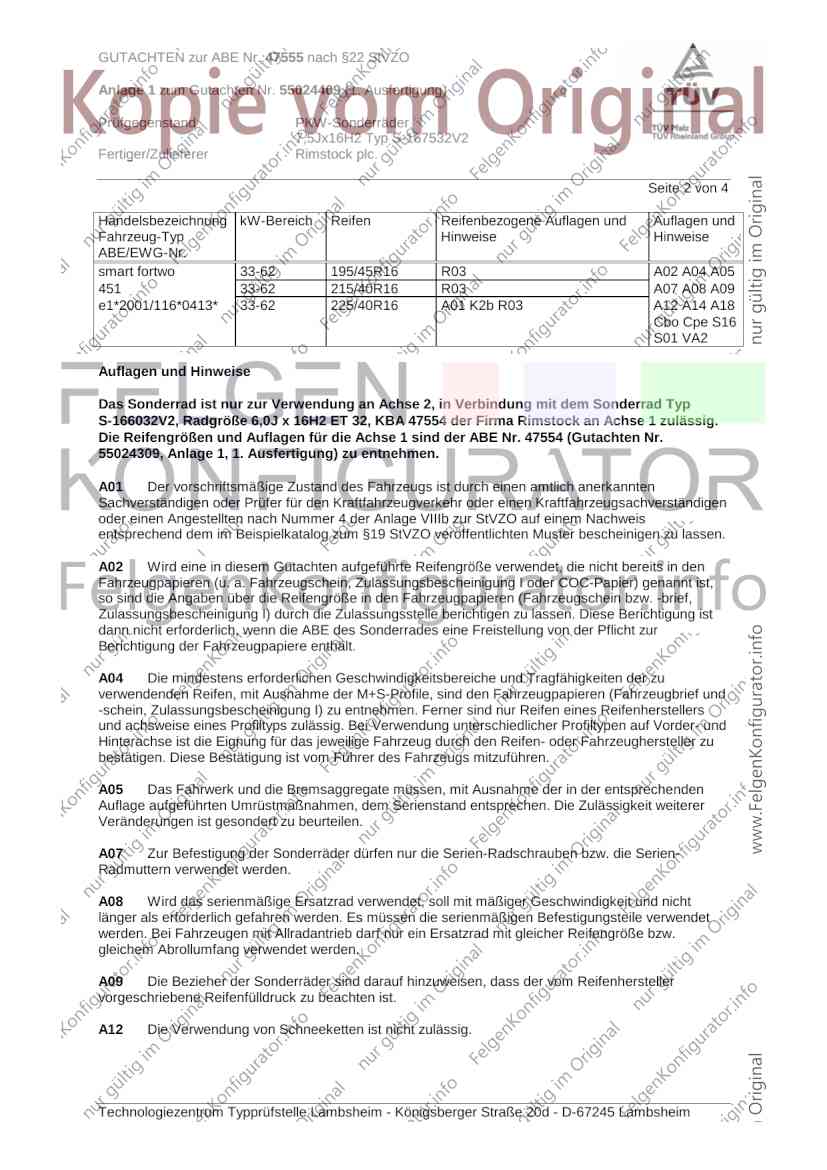

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
smart fortwo 33-62 175/50R16 R02 A02 A04 A05
451 33-62 195/45R16 R02 A07 A08 A09
e1*2001/116*0413* A12 A14 A18
Cbo Cpe S16
S01 VA1
Auflagen und Hinweise
Das Sonderrad ist nur zur Verwendung an Achse 1, in Verbindung mit dem Sonderrad Typ
S-167532V2, Radgröße 7,5J x 16H2 ET 32, KBA 47555 der Firma Rimstock an Achse 2 zulässig.
Die Reifengrößen und Auflagen für die Achse 2 sind der ABE Nr. 47555 (Gutachten Nr.
55024409, Anlage 1, 1. Ausfertigung) zu entnehmen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen zulässig,
die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

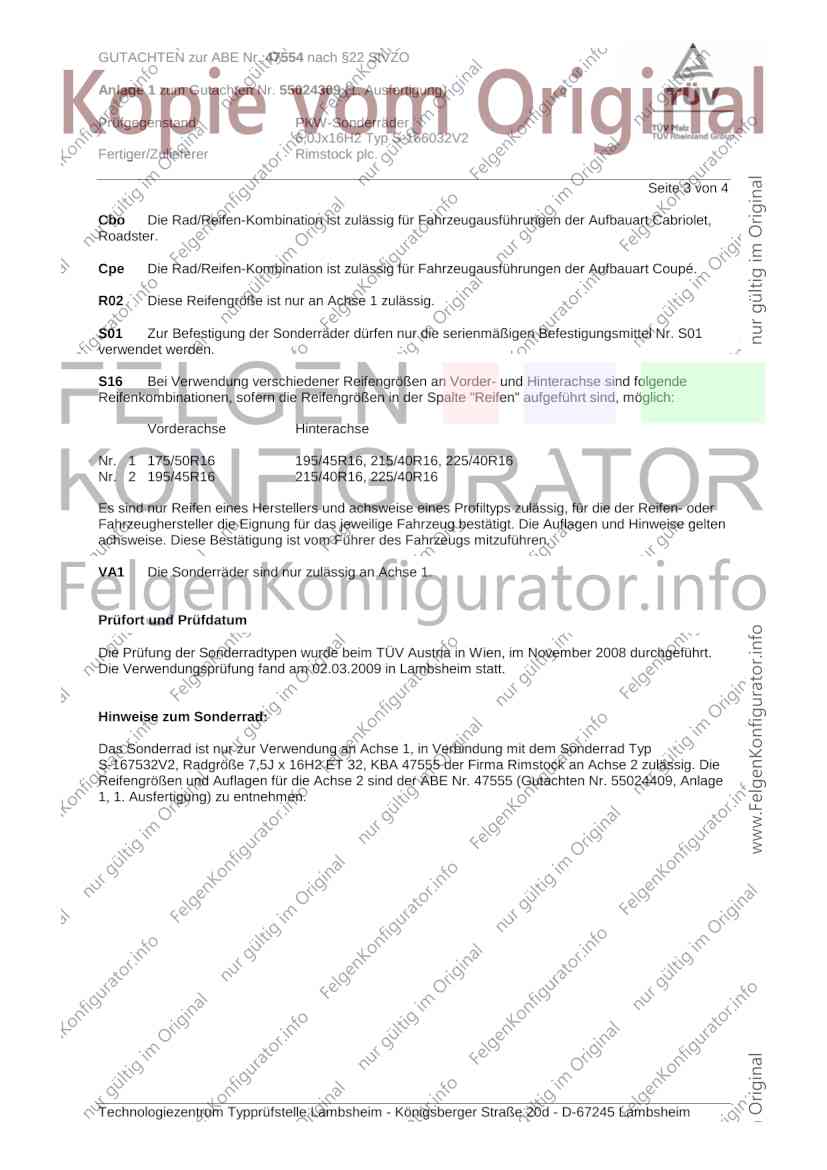

GUTACHTEN zur ABE Nr. 47554 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55024309 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderräder
6,0Jx16H2 Typ S-166032V2
Fertiger/Zulieferer Rimstock plc.
Seite 3 von 4
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
S01 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01
verwendet werden.
S16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/50R16 195/45R16, 215/40R16, 225/40R16
Nr. 2 195/45R16 215/40R16, 225/40R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VA1 Die Sonderräder sind nur zulässig an Achse 1.
Prüfort und Prüfdatum
Die Prüfung der Sonderradtypen wurde beim TÜV Austria in Wien, im November 2008 durchgeführt.
Die Verwendungsprüfung fand am 02.03.2009 in Lambsheim statt.
Hinweise zum Sonderrad:
Das Sonderrad ist nur zur Verwendung an Achse 1, in Verbindung mit dem Sonderrad Typ
S-167532V2, Radgröße 7,5J x 16H2 ET 32, KBA 47555 der Firma Rimstock an Achse 2 zulässig. Die
Reifengrößen und Auflagen für die Achse 2 sind der ABE Nr. 47555 (Gutachten Nr. 55024409, Anlage
1, 1. Ausfertigung) zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47554 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55024309 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderräder
6,0Jx16H2 Typ S-166032V2
Fertiger/Zulieferer Rimstock plc.
Seite 4 von 4
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 4 und gilt für Sonderräder ab Herstellungsdatum November 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 02. März 2009
Tufan 00133026.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung vom 28.09.1988 (BGBl I S.1793)
Nummer der ABE: 47555
Gerät: Sonderräder für Personenkraftwagen
7,5 J x 16 H2
Typ: S-167532V2
Inhaber der ABE Rimstock PLC
und Hersteller: GB - West Bromwich B71 1BY
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 47555
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.

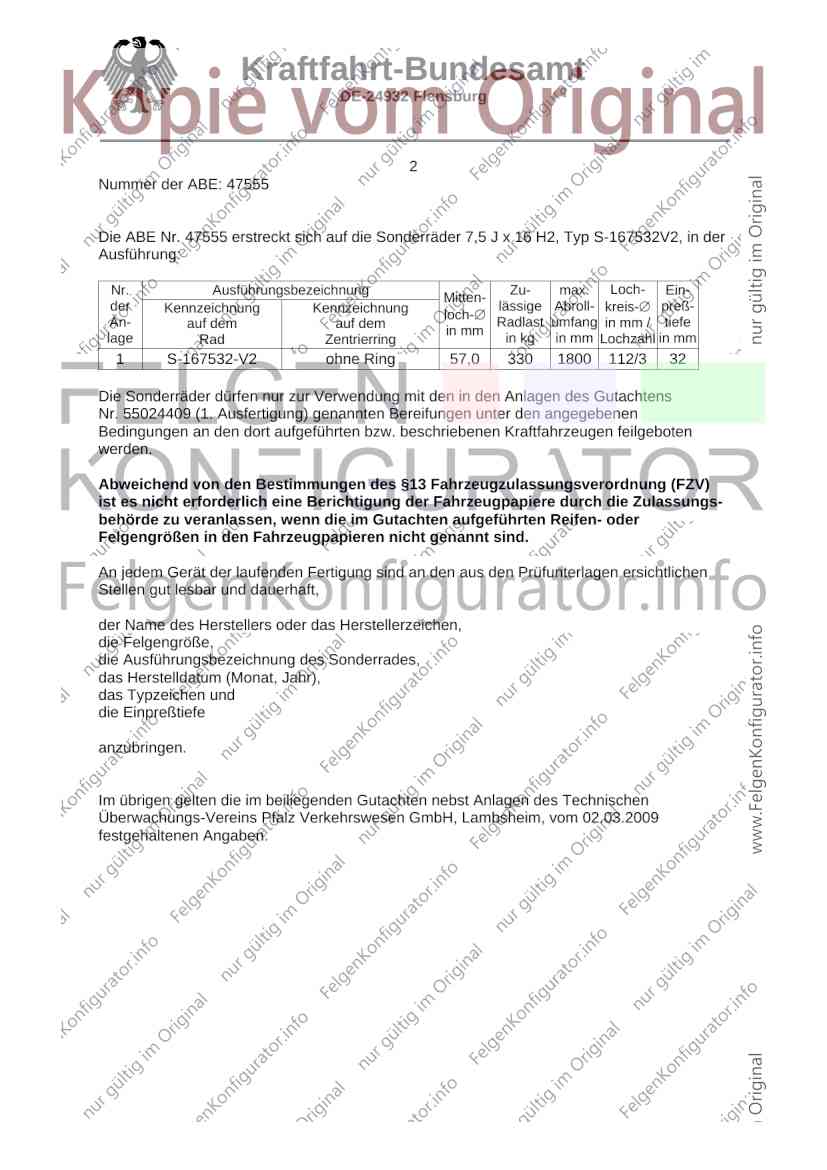

Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 47555
Die ABE Nr. 47555 erstreckt sich auf die Sonderräder 7,5 J x 16 H2, Typ S-167532V2, in der
Ausführung:
Nr. Ausführungsbezeichnung Zu- max. Loch- Ein-
Mitten-
der Kennzeichnung Kennzeichnung lässige Abroll- kreis-∅ preß-
loch-∅
An- auf dem auf dem Radlast umfang in mm / tiefe
in mm
lage Rad Zentrierring in kg in mm Lochzahl in mm
1 S-167532-V2 ohne Ring 57,0 330 1800 112/3 32
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen des Gutachtens
Nr. 55024409 (1. Ausfertigung) genannten Bereifungen unter den angegebenen
Bedingungen an den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten
werden.
Abweichend von den Bestimmungen des §13 Fahrzeugzulassungsverordnung (FZV)
ist es nicht erforderlich eine Berichtigung der Fahrzeugpapiere durch die Zulassungs-
behörde zu veranlassen, wenn die im Gutachten aufgeführten Reifen- oder
Felgengrößen in den Fahrzeugpapieren nicht genannt sind.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
die Ausführungsbezeichnung des Sonderrades,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe
anzubringen.
Im übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen
Überwachungs-Vereins Pfalz Verkehrswesen GmbH, Lambsheim, vom 02.03.2009
festgehaltenen Angaben.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der ABE: 47555
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 08.04.2009
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
1 Gutachten Nr. 55024409 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 47555
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungsunterla-
gen genau übereinstimmen. Mit dem zugeteilten Typzeichen/Prüfzeichen dürfen die Fahr-
zeugteile nur gekennzeichnet werden, die den Genehmigungsunterlagen in jeder Hinsicht
entsprechen.
Änderungen an den Einzelerzeugnissen sind nur mit ausdrücklicher Zustimmung des
Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder bevollmächtig-
ten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Das Kraftfahrt-Bundesamt ist unverzüglich zu benachrichtigen, wenn die reihenweise Ferti-
gung oder der Vertrieb der genehmigten Einrichtung innerhalb eines Jahres oder endgültig
oder länger als ein Jahr eingestellt wird. Die Aufnahme der Fertigung oder des Vertriebs ist
dann dem Kraftfahrt-Bundesamt unaufgefordert innerhalb eines Monats mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung,
nachprüfen und zu diesem Zweck Proben entnehmen oder entnehmen lassen.
Die mit der Erteilung dieser Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 47555 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55024409 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderräder
7,5Jx16H2 Typ S-167532V2
Fertiger/Zulieferer Rimstock plc.
Seite 1 von 4
Hersteller Rimstock plc.
Church Lane
West Bromwich B71 1BY
QM-Nr.:49020340807
Prüfgegenstand PKW-Sonderrad
mit Verwendung an Achse 2
Achse 2
Modell Smartie
Typ S-167532V2
Radgröße 7,5Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- S-167532-V2 / ohne Ring 3/112/57,0 32 330 1800
Kennzeichnungen
Herstellerzeichen RIM
Radtyp und Ausführung S-167532-V2
Radgröße 7,5Jx16H2
Einpresstiefe ET 32
Giessereikennzeichen -
Herkunftsmerkmal ENGLAND
Herstelldatum Monat und Jahrr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M12x1,5 Kugel 24 mm 110 24
Prüfungen
Die Gutachten Nr.55024409 über die Sonderradprüfungen liegt vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Micro Compact Car / smart
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47555 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55024409 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderräder
7,5Jx16H2 Typ S-167532V2
Fertiger/Zulieferer Rimstock plc.
Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
smart fortwo 33-62 195/45R16 R03 A02 A04 A05
451 33-62 215/40R16 R03 A07 A08 A09
e1*2001/116*0413* 33-62 225/40R16 A01 K2b R03 A12 A14 A18
Cbo Cpe S16
S01 VA2
Auflagen und Hinweise
Das Sonderrad ist nur zur Verwendung an Achse 2, in Verbindung mit dem Sonderrad Typ
S-166032V2, Radgröße 6,0J x 16H2 ET 32, KBA 47554 der Firma Rimstock an Achse 1 zulässig.
Die Reifengrößen und Auflagen für die Achse 1 sind der ABE Nr. 47554 (Gutachten Nr.
55024309, Anlage 1, 1. Ausfertigung) zu entnehmen.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

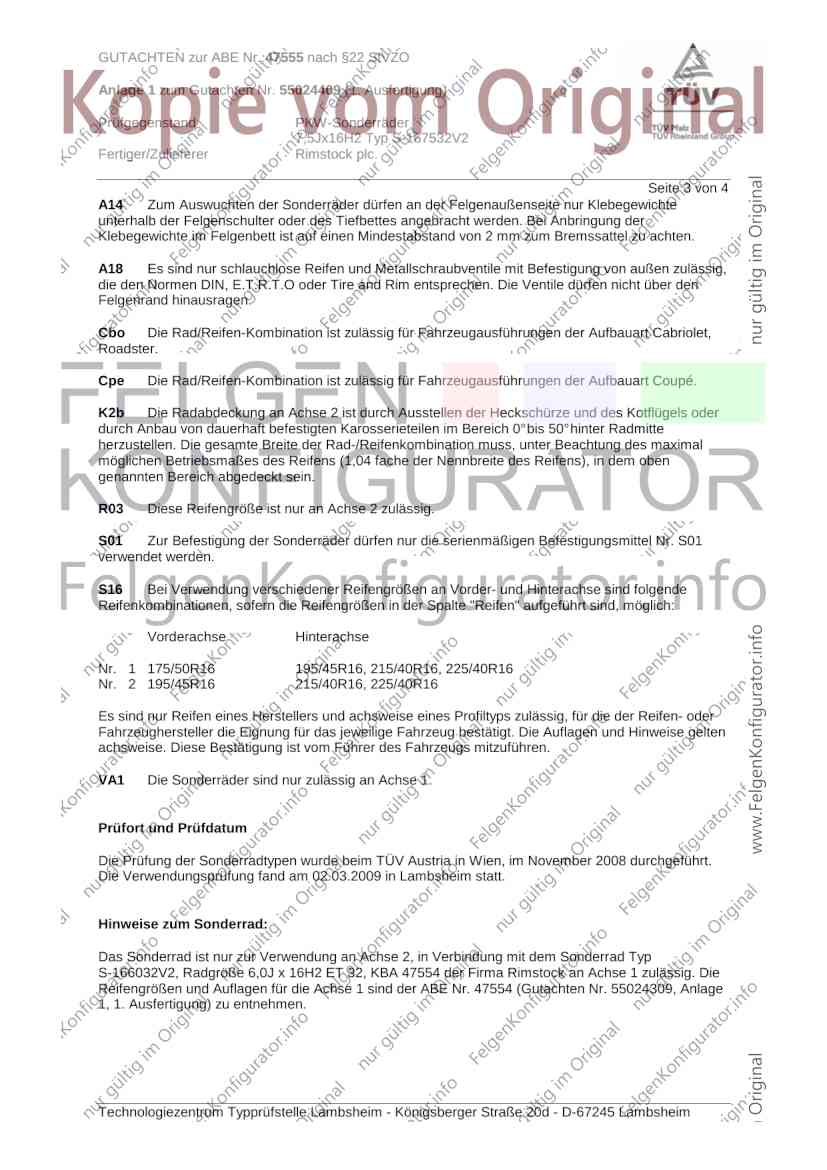

GUTACHTEN zur ABE Nr. 47555 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55024409 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderräder
7,5Jx16H2 Typ S-167532V2
Fertiger/Zulieferer Rimstock plc.
Seite 3 von 4
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen zulässig,
die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S01 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01
verwendet werden.
S16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/50R16 195/45R16, 215/40R16, 225/40R16
Nr. 2 195/45R16 215/40R16, 225/40R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VA1 Die Sonderräder sind nur zulässig an Achse 1.
Prüfort und Prüfdatum
Die Prüfung der Sonderradtypen wurde beim TÜV Austria in Wien, im November 2008 durchgeführt.
Die Verwendungsprüfung fand am 02.03.2009 in Lambsheim statt.
Hinweise zum Sonderrad:
Das Sonderrad ist nur zur Verwendung an Achse 2, in Verbindung mit dem Sonderrad Typ
S-166032V2, Radgröße 6,0J x 16H2 ET 32, KBA 47554 der Firma Rimstock an Achse 1 zulässig. Die
Reifengrößen und Auflagen für die Achse 1 sind der ABE Nr. 47554 (Gutachten Nr. 55024309, Anlage
1, 1. Ausfertigung) zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47555 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55024409 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderräder
7,5Jx16H2 Typ S-167532V2
Fertiger/Zulieferer Rimstock plc.
Seite 4 von 4
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 4 und gilt für Sonderräder ab Herstellungsdatum November 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 02. März 2009
Tufan 00133026.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
