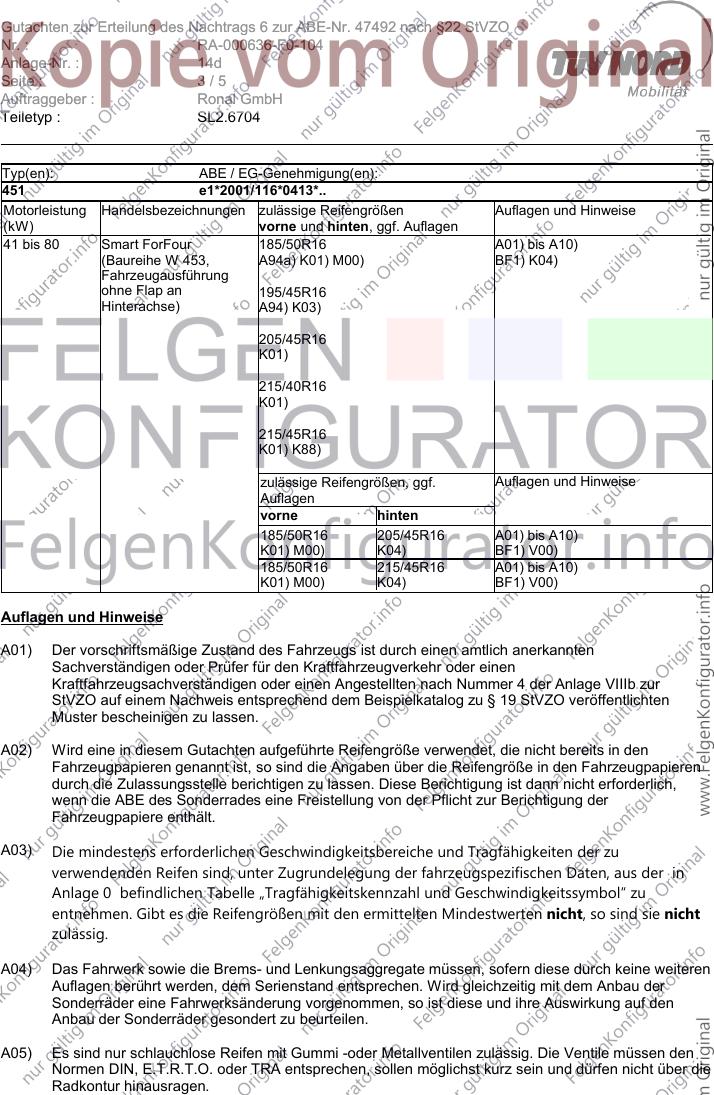

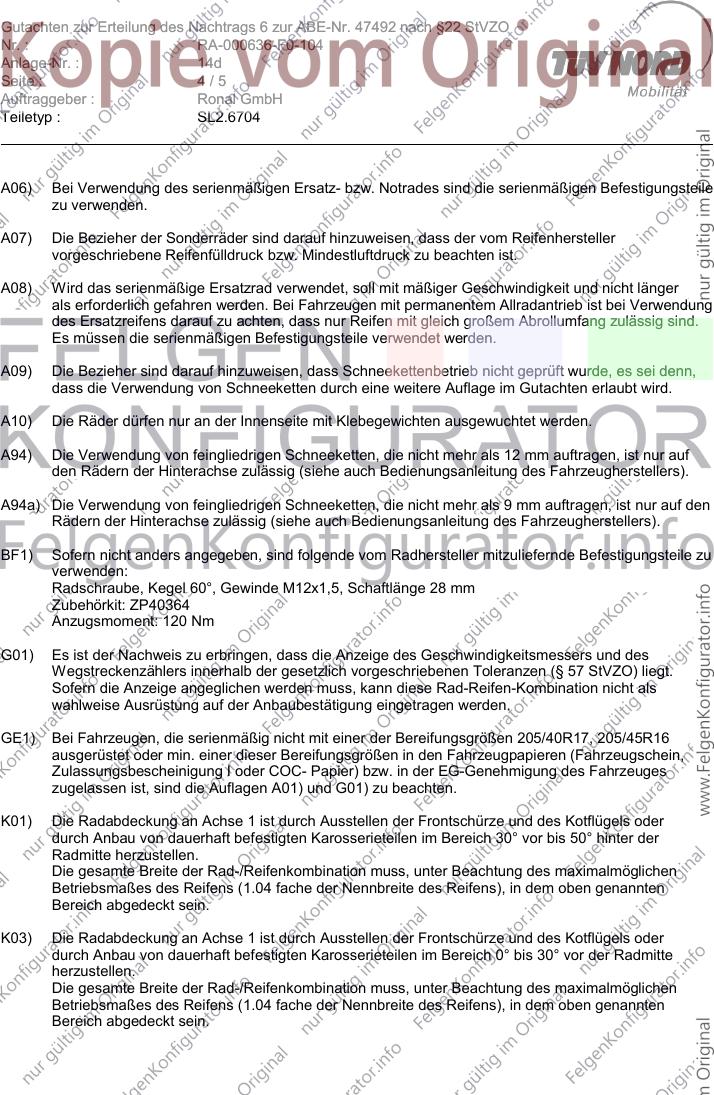

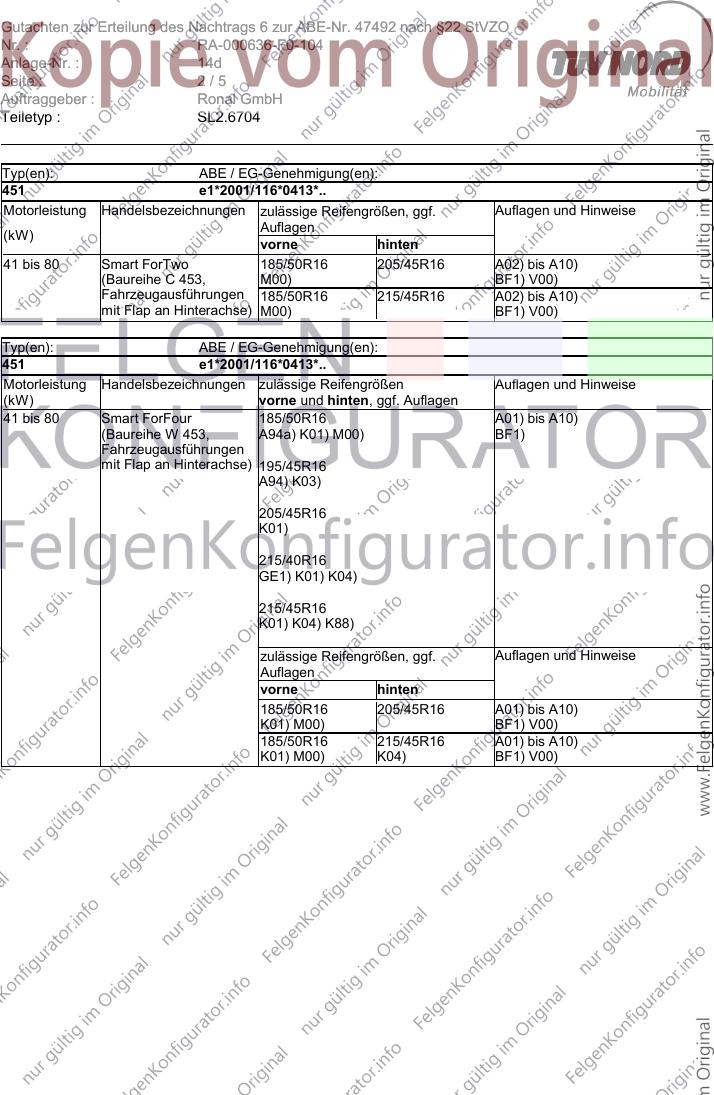

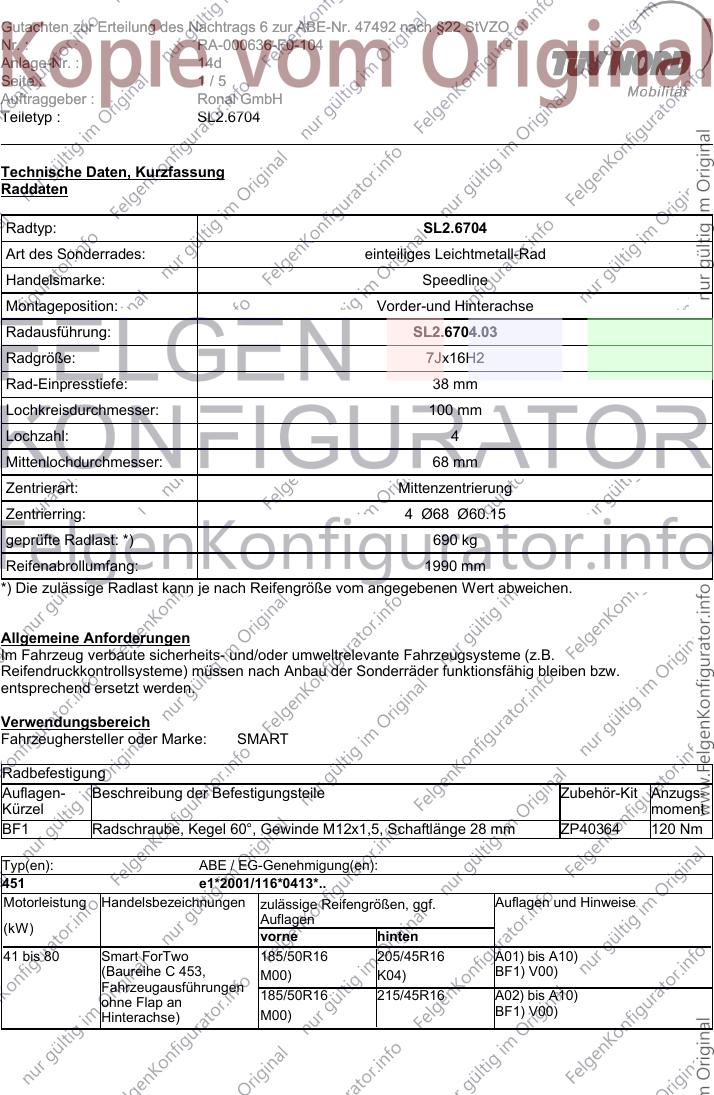

Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 47492 nach §22 StVZO
Nr. : RA-000636-F0-104
Anlage-Nr. : 14d
Seite : 1/5
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6704
Technische Daten, Kurzfassung
Raddaten
Radtyp: SL2.6704
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorder-und Hinterachse
Radausführung: SL2.6704.03
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 38 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68 mm
Zentrierart: Mittenzentrierung
Zentrierring: 4 Ø68 Ø60.15
geprüfte Radlast: *) 690 kg
Reifenabrollumfang: 1990 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: SMART
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm ZP40364 120 Nm
Typ(en): ABE / EG-Genehmigung(en):
451 e1*2001/116*0413*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen und Hinweise
Auflagen
(kW)
vorne hinten
41 bis 80 Smart ForTwo 185/50R16 205/45R16 A01) bis A10)
(Baureihe C 453, M00) K04) BF1) V00)
Fahrzeugausführungen
ohne Flap an 185/50R16 215/45R16 A02) bis A10)
Hinterachse) M00) BF1) V00)
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 47492 nach §22 StVZO
Nr. : RA-000636-F0-104
Anlage-Nr. : 14d
Seite : 2/5
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6704
Typ(en): ABE / EG-Genehmigung(en):
451 e1*2001/116*0413*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen und Hinweise
Auflagen
(kW)
vorne hinten
41 bis 80 Smart ForTwo 185/50R16 205/45R16 A02) bis A10)
(Baureihe C 453, M00) BF1) V00)
Fahrzeugausführungen 185/50R16 215/45R16 A02) bis A10)
mit Flap an Hinterachse) M00) BF1) V00)
Typ(en): ABE / EG-Genehmigung(en):
451 e1*2001/116*0413*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
41 bis 80 Smart ForFour 185/50R16 A01) bis A10)
(Baureihe W 453, A94a) K01) M00) BF1)
Fahrzeugausführungen
mit Flap an Hinterachse) 195/45R16
A94) K03)
205/45R16
K01)
215/40R16
GE1) K01) K04)
215/45R16
K01) K04) K88)
zulässige Reifengrößen, ggf. Auflagen und Hinweise
Auflagen
vorne hinten
185/50R16 205/45R16 A01) bis A10)
K01) M00) BF1) V00)
185/50R16 215/45R16 A01) bis A10)
K01) M00) K04) BF1) V00)
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 47492 nach §22 StVZO
Nr. : RA-000636-F0-104
Anlage-Nr. : 14d
Seite : 3/5
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6704
Typ(en): ABE / EG-Genehmigung(en):
451 e1*2001/116*0413*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
41 bis 80 Smart ForFour 185/50R16 A01) bis A10)
(Baureihe W 453, A94a) K01) M00) BF1) K04)
Fahrzeugausführung
ohne Flap an 195/45R16
Hinterachse) A94) K03)
205/45R16
K01)
215/40R16
K01)
215/45R16
K01) K88)
zulässige Reifengrößen, ggf. Auflagen und Hinweise
Auflagen
vorne hinten
185/50R16 205/45R16 A01) bis A10)
K01) M00) K04) BF1) V00)
185/50R16 215/45R16 A01) bis A10)
K01) M00) K04) BF1) V00)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine weiteren
Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem Anbau der
Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre Auswirkung auf den
Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über die
Radkontur hinausragen.
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 47492 nach §22 StVZO
Nr. : RA-000636-F0-104
Anlage-Nr. : 14d
Seite : 4/5
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6704
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen Befestigungsteile
zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig sind.
Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei denn,
dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur auf
den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur auf den
Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
BF1) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu
verwenden:
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm
Zubehörkit: ZP40364
Anzugsmoment: 120 Nm
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
GE1) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/40R17, 205/45R16
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 47492 nach §22 StVZO
Nr. : RA-000636-F0-104
Anlage-Nr. : 14d
Seite : 5/5
Auftraggeber : Ronal GmbH
Teiletyp : SL2.6704
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K88) Um eine außreichende Freigängigkeit an Achse 1 zu gewährleisten sind die
Kunstoffinnenradhäuser um 10 mm einzuformen (Bereiche siehe Skizze).
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen Felgengröße
nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-typ ist die
Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine Bestätigung des
jeweiligen Reifenherstellers nachzuweisen.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist möglich
durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich um eine
serienmäßige Reifenkombination handelt und diese ohne Einschränkung der Reifenfabrikate/-
typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines entsprechenden
Nachweises.
Die Anlage 14d mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ SL2.6704 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 11.06.2019
