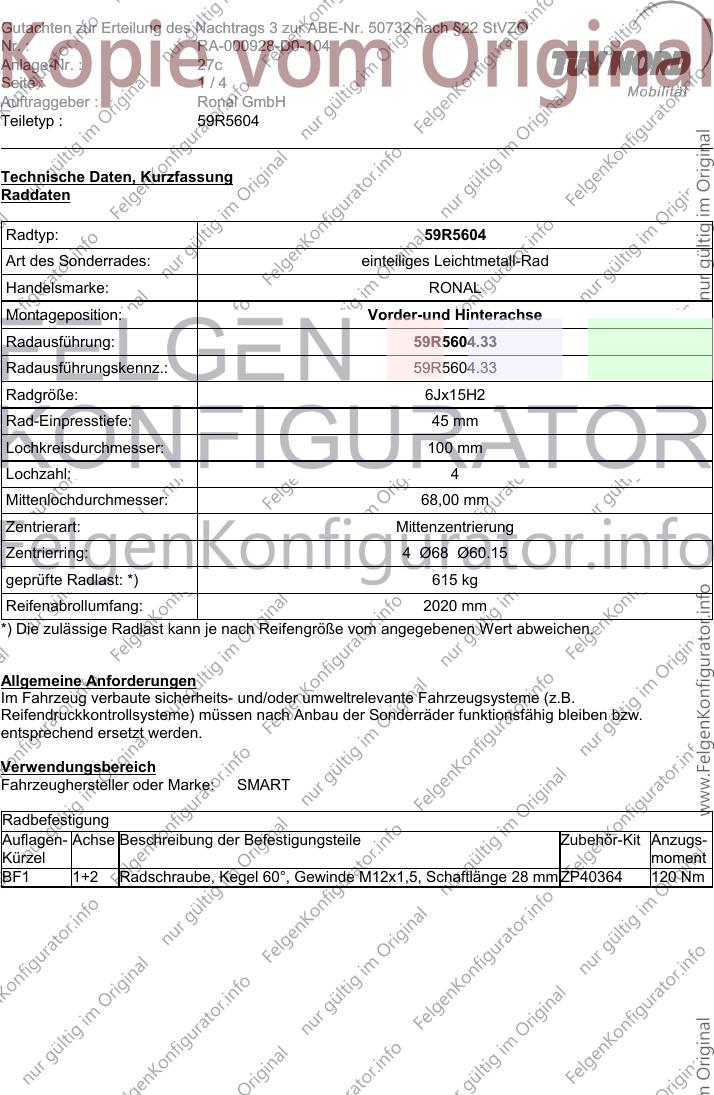

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 50732 nach §22 StVZO
Nr. : RA-000928-D0-104
Anlage-Nr. : 27c
Seite : 1/4
Auftraggeber : Ronal GmbH
Teiletyp : 59R5604
Technische Daten, Kurzfassung
Raddaten
Radtyp: 59R5604
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 59R5604.33
Radausführungskennz.: 59R5604.33
Radgröße: 6Jx15H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,00 mm
Zentrierart: Mittenzentrierung
Zentrierring: 4 Ø68 Ø60.15
geprüfte Radlast: *) 615 kg
Reifenabrollumfang: 2020 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: SMART
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm ZP40364 120 Nm
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 50732 nach §22 StVZO
Nr. : RA-000928-D0-104
Anlage-Nr. : 27c
Seite : 2/4
Auftraggeber : Ronal GmbH
Teiletyp : 59R5604
Typ(en): ABE / EG-Genehmigung(en):
451 e1*2001/116*0413*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) vorne hinten
41 bis 80 Smart ForTwo 165/60R15 185/55R15 A02) bis A10)
(Baureihe C 453, BF1) V00)
Fahrzeugausführungen 165/60R15 195/50R15 A02) bis A10)
ohne Flap an BF1) GE1) V00)
Hinterachse) 165/65R15 185/60R15 A02) bis A10)
BF1)
165/65R15 195/55R15 A02) bis A10)
BF1) V00)
175/60R15 195/55R15 A02) bis A10)
BF1) V00)
Typ(en): ABE / EG-Genehmigung(en):
451 e1*2001/116*0413*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) vorne hinten
41 bis 80 Smart ForTwo 165/60R15 185/55R15 A02) bis A10)
(Baureihe C 453, BF1) V00)
Fahrzeugausführungen 165/60R15 195/50R15 A02) bis A10)
mit Flap an Hinterachse) BF1) GE1) V00)
165/65R15 185/60R15 A02) bis A10)
BF1)
165/65R15 195/55R15 A02) bis A10)
BF1) V00)
175/60R15 195/55R15 A02) bis A10)
BF1) V00)
Typ(en): ABE / EG-Genehmigung(en):
451 e1*2001/116*0413*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
41 bis 80 Smart ForFour 185/55R15 A02) bis A10)
(Baureihe W 453, BF1)
Fahrzeugausführungen 195/50R15
mit Flap an Hinterachse) GE1)
195/55R15
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
165/60R15 185/55R15 A02) bis A10)
BF1) V00)
165/60R15 195/50R15 A02) bis A10)
BF1) GE1) V00)
165/65R15 185/60R15 A02) bis A10)
BF1)
165/65R15 195/55R15 A02) bis A10)
BF1) V00)
175/60R15 195/55R15 A02) bis A10)
BF1) V00)
185/55R15 205/50R15 A02) bis A10)
BF1) V00)
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 50732 nach §22 StVZO
Nr. : RA-000928-D0-104
Anlage-Nr. : 27c
Seite : 3/4
Auftraggeber : Ronal GmbH
Teiletyp : 59R5604
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten
erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm
Zubehörkit: ZP40364
Anzugsmoment: 120 Nm
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 50732 nach §22 StVZO
Nr. : RA-000928-D0-104
Anlage-Nr. : 27c
Seite : 4/4
Auftraggeber : Ronal GmbH
Teiletyp : 59R5604
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
GE1) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/40R17, 205/45R16
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist
möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich um
eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines
entsprechenden Nachweises.
Die Anlage 27c mit den Seiten 1-4 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ 59R5604 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 31.01.2022
