Gutachten 366-0294-07-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 47111
ANLAGE: 12 SSANGYONG Radtyp: OHMQ
Hersteller: AEZ Leichtmetallräder GmbH Stand: 23.03.2011
__________________________________________________________________________________________________________________
Seite: 1 von 3

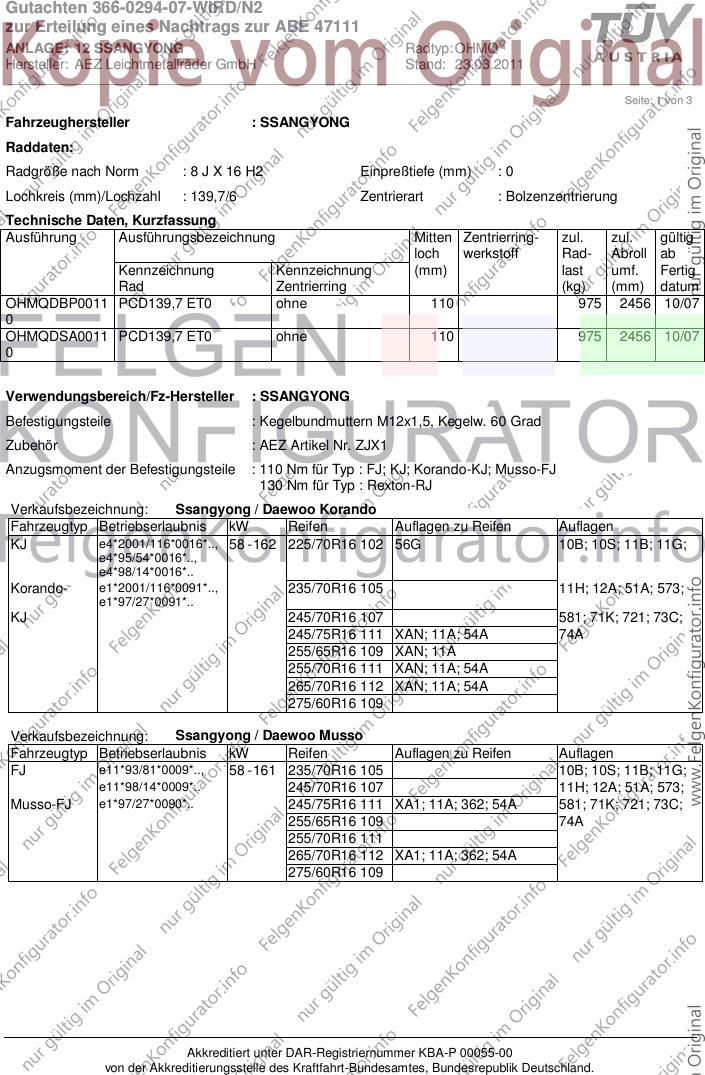

Fahrzeughersteller : SSANGYONG
Raddaten:
Radgröße nach Norm : 8 J X 16 H2 Einpreßtiefe (mm) :0
Lochkreis (mm)/Lochzahl : 139,7/6 Zentrierart : Bolzenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
OHMQDBP0011 PCD139,7 ET0 ohne 110 975 2456 10/07
0
OHMQDSA0011 PCD139,7 ET0 ohne 110 975 2456 10/07
0
Verwendungsbereich/Fz-Hersteller : SSANGYONG
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel Nr. ZJX1
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : FJ; KJ; Korando-KJ; Musso-FJ
130 Nm für Typ : Rexton-RJ
Verkaufsbezeichnung: Ssangyong / Daewoo Korando
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KJ e4*2001/116*0016*.., 58 - 162 225/70R16 102 56G 10B; 10S; 11B; 11G;
e4*95/54*0016*..,
e4*98/14*0016*..
Korando- e1*2001/116*0091*.., 235/70R16 105 11H; 12A; 51A; 573;
e1*97/27*0091*..
KJ 245/70R16 107 581; 71K; 721; 73C;
245/75R16 111 XAN; 11A; 54A 74A
255/65R16 109 XAN; 11A
255/70R16 111 XAN; 11A; 54A
265/70R16 112 XAN; 11A; 54A
275/60R16 109
Verkaufsbezeichnung: Ssangyong / Daewoo Musso
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FJ e11*93/81*0009*.., 58 - 161 235/70R16 105 10B; 10S; 11B; 11G;
e11*98/14*0009*.. 245/70R16 107 11H; 12A; 51A; 573;
Musso-FJ e1*97/27*0090*.. 245/75R16 111 XA1; 11A; 362; 54A 581; 71K; 721; 73C;
255/65R16 109 74A
255/70R16 111
265/70R16 112 XA1; 11A; 362; 54A
275/60R16 109
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0294-07-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 47111
ANLAGE: 12 SSANGYONG Radtyp: OHMQ
Hersteller: AEZ Leichtmetallräder GmbH Stand: 23.03.2011
__________________________________________________________________________________________________________________
Seite: 2 von 3
Verkaufsbezeichnung: SSANGYONG/DAEWOO REXTON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Rexton- e1*2001/116*0223*.. 88 - 162 235/70R16 105 11A; 24C; 24D 6-Loch Fz; nur bis
RJ 255/65R16 109 11A; 24C; 24D e1*2001/116*0223*04;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0294-07-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 47111
ANLAGE: 12 SSANGYONG Radtyp: OHMQ
Hersteller: AEZ Leichtmetallräder GmbH Stand: 23.03.2011
__________________________________________________________________________________________________________________
Seite: 3 von 3

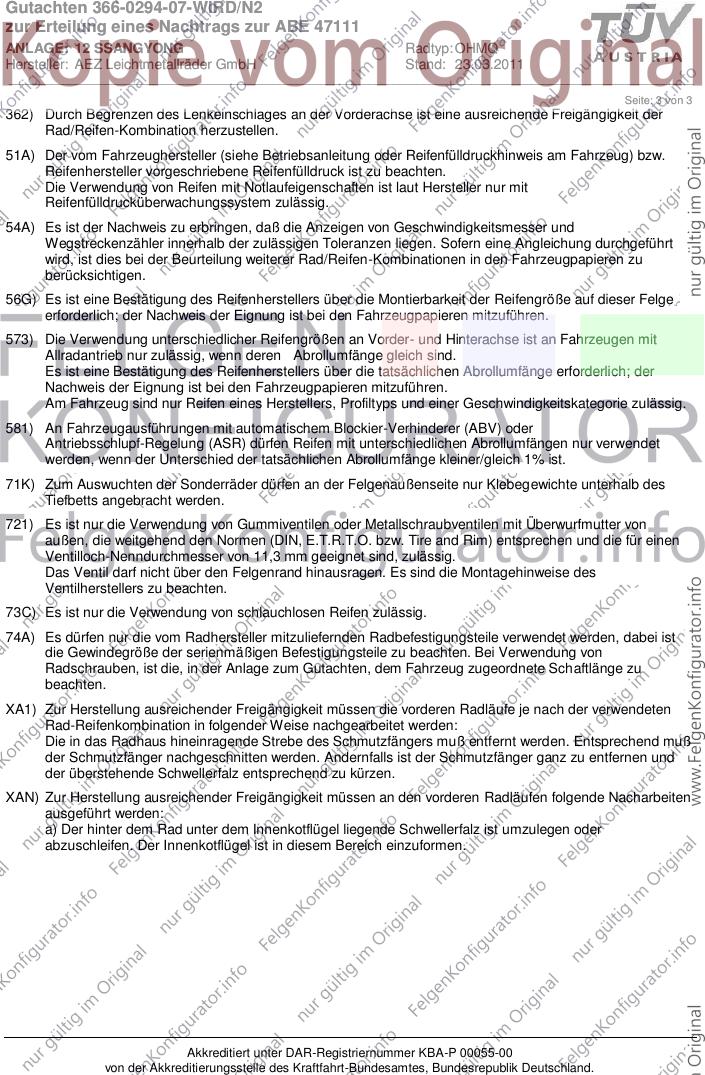

362) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich; der Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; der
Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
581) An Fahrzeugausführungen mit automatischem Blockier-Verhinderer (ABV) oder
Antriebsschlupf-Regelung (ASR) dürfen Reifen mit unterschiedlichen Abrollumfängen nur verwendet
werden, wenn der Unterschied der tatsächlichen Abrollumfänge kleiner/gleich 1% ist.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
XA1) Zur Herstellung ausreichender Freigängigkeit müssen die vorderen Radläufe je nach der verwendeten
Rad-Reifenkombination in folgender Weise nachgearbeitet werden:
Die in das Radhaus hineinragende Strebe des Schmutzfängers muß entfernt werden. Entsprechend muß
der Schmutzfänger nachgeschnitten werden. Andernfalls ist der Schmutzfänger ganz zu entfernen und
der überstehende Schwellerfalz entsprechend zu kürzen.
XAN) Zur Herstellung ausreichender Freigängigkeit müssen an den vorderen Radläufen folgende Nacharbeiten
ausgeführt werden:
a) Der hinter dem Rad unter dem Innenkotflügel liegende Schwellerfalz ist umzulegen oder
abzuschleifen. Der Innenkotflügel ist in diesem Bereich einzuformen.
