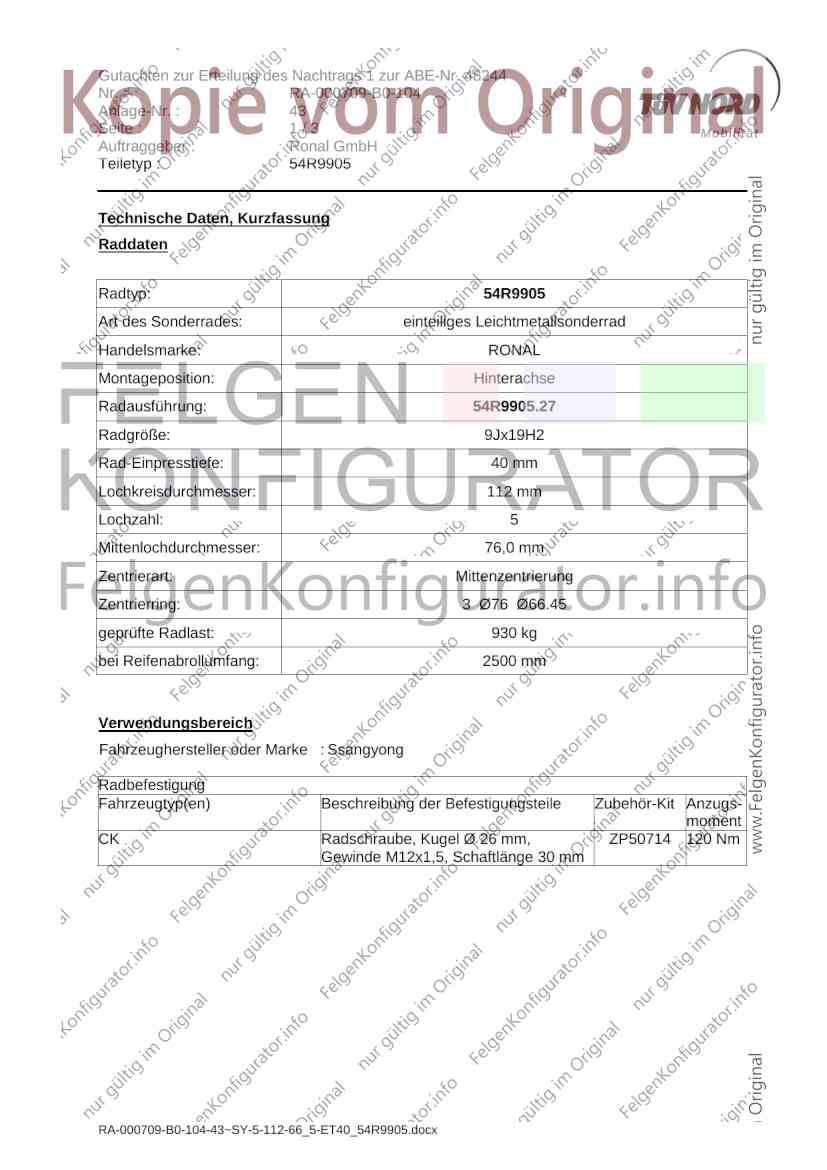

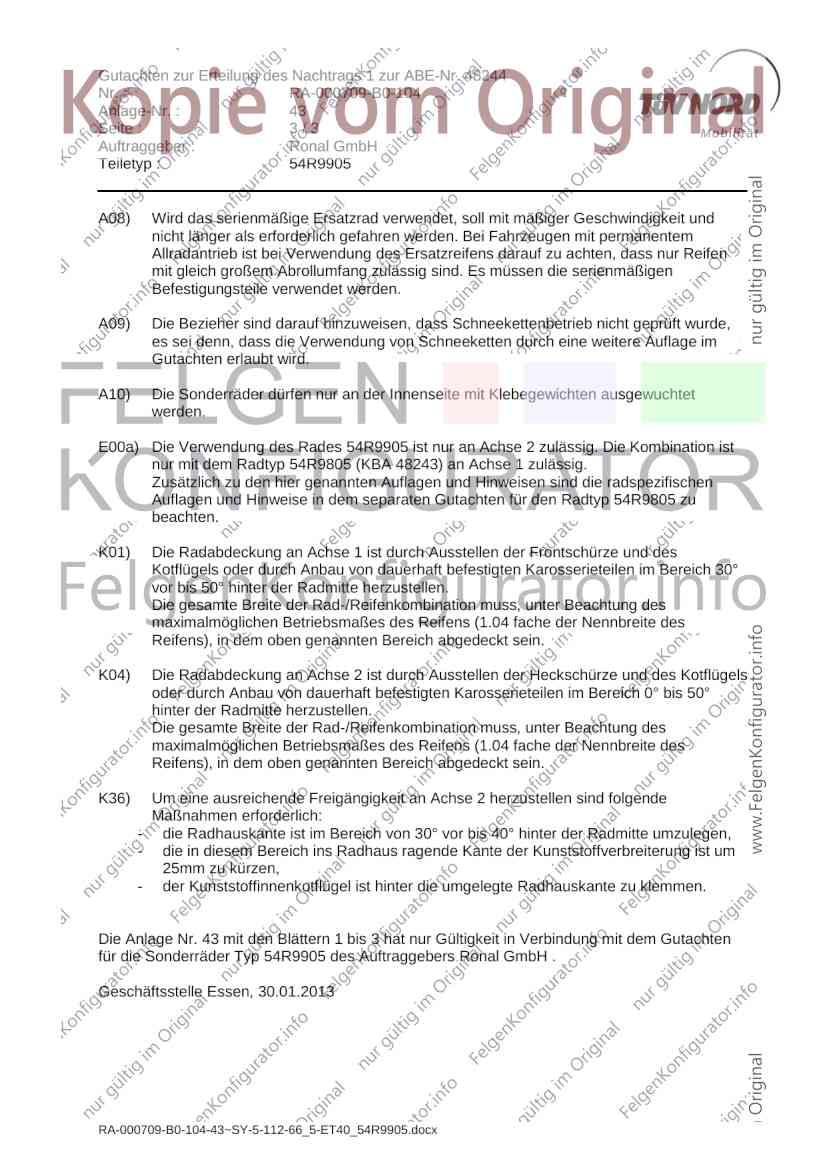

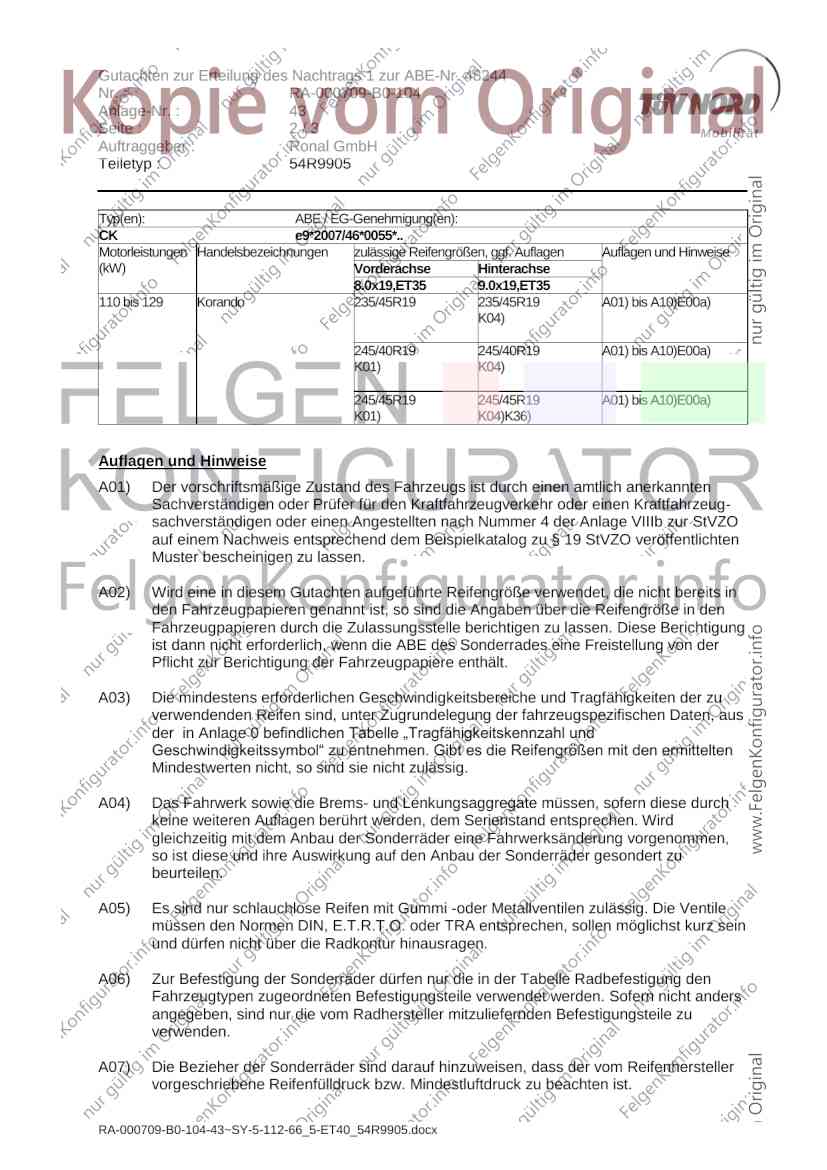

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48244
Nr. : RA-000709-B0-104
Anlage-Nr. : 43
Seite : 1/3 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R9905
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Montageposition: Hinterachse
Radausführung: 54R9905.27
Radgröße: 9Jx19H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø76 Ø66.45
geprüfte Radlast: 930 kg
bei Reifenabrollumfang: 2500 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Ssangyong
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
CK Radschraube, Kugel Ø 26 mm, ZP50714 120 Nm
Gewinde M12x1,5, Schaftlänge 30 mm
RA-000709-B0-104-43~SY-5-112-66_5-ET40_54R9905.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48244
Nr. : RA-000709-B0-104
Anlage-Nr. : 43
Seite : 2/3 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
CK e9*2007/46*0055*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET35 9.0x19,ET35
110 bis 129 Korando 235/45R19 235/45R19 A01) bis A10)E00a)
K04)
245/40R19 245/40R19 A01) bis A10)E00a)
K01) K04)
245/45R19 245/45R19 A01) bis A10)E00a)
K01) K04)K36)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
RA-000709-B0-104-43~SY-5-112-66_5-ET40_54R9905.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48244
Nr. : RA-000709-B0-104
Anlage-Nr. : 43
Seite : 3/3 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet
werden.
E00a) Die Verwendung des Rades 54R9905 ist nur an Achse 2 zulässig. Die Kombination ist
nur mit dem Radtyp 54R9805 (KBA 48243) an Achse 1 zulässig.
Zusätzlich zu den hier genannten Auflagen und Hinweisen sind die radspezifischen
Auflagen und Hinweise in dem separaten Gutachten für den Radtyp 54R9805 zu
beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K36) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende
Maßnahmen erforderlich:
- die Radhauskante ist im Bereich von 30° vor bis 40° hinter der Radmitte umzulegen,
- die in diesem Bereich ins Radhaus ragende Kante der Kunststoffverbreiterung ist um
25mm zu kürzen,
- der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
Die Anlage Nr. 43 mit den Blättern 1 bis 3 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 54R9905 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 30.01.2013
RA-000709-B0-104-43~SY-5-112-66_5-ET40_54R9905.docx
