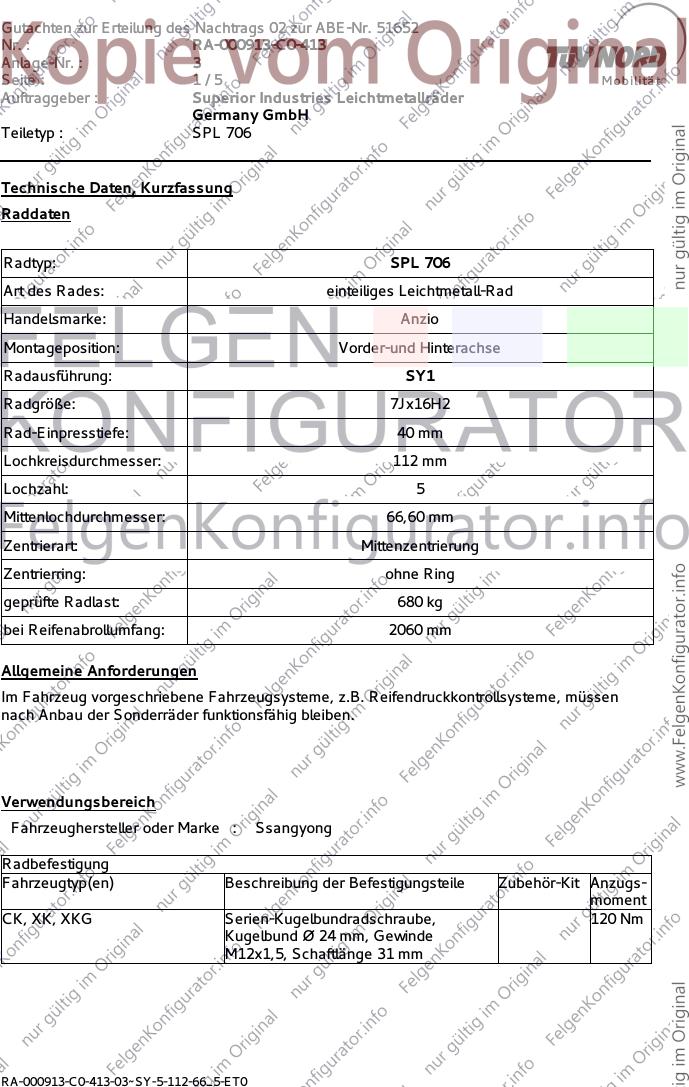

Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 51652
Nr. : RA-000913-C0-413
Anlage-Nr. : 3
Seite : 1/5 Mo b i l i t ä t
Auftraggeber : Superior Industries Leichtmetallräder
Germany GmbH
Teiletyp : SPL 706
Technische Daten, Kurzfassung
Raddaten
Radtyp: SPL 706
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Anzio
Montageposition: Vorder-und Hinterachse
Radausführung: SY1
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 680 kg
bei Reifenabrollumfang: 2060 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Ssangyong
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
CK, XK, XKG Serien-Kugelbundradschraube, 120 Nm
Kugelbund Ø 24 mm, Gewinde
M12x1,5, Schaftlänge 31 mm
RA-000913-C0-413-03~SY-5-112-66_5-ET0
Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 51652
Nr. : RA-000913-C0-413
Anlage-Nr. : 3
Seite : 2/5 Mo b i l i t ä t
Auftraggeber : Superior Industries Leichtmetallräder
Germany GmbH
Teiletyp : SPL 706
Typ(en): ABE / EG-Genehmigung(en):
CK e9*2007/46*0055*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 131 Ssangyong Korando 215/65R16 A02) bis A10)
A93) EF0)
215/70R16
A93)
225/60R16
A93)
225/65R16
A93)
235/60R16
A93)
235/65R16
A93)G3V)
245/55R16
A93)
245/60R16
A93)
255/55R16
A01)K01)
255/60R16
A01)A93a)G3V)K01)
Typ(en): ABE / EG-Genehmigung(en):
XKG e50*2007/46*0198*..
XK e9*2007/46*6294*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 94 Ssangyong Tivoli, XLV 205/55R16 A02) bis A10)
(Frontantrieb)
205/60R16
215/55R16
225/50R16
A01)K04)
RA-000913-C0-413-03~SY-5-112-66_5-ET0
Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 51652
Nr. : RA-000913-C0-413
Anlage-Nr. : 3
Seite : 3/5 Mo b i l i t ä t
Auftraggeber : Superior Industries Leichtmetallräder
Germany GmbH
Teiletyp : SPL 706
Typ(en): ABE / EG-Genehmigung(en):
XKG e50*2007/46*0198*..
XK e9*2007/46*6294*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 94 Ssangyong Tivoli, XLV 205/55R16 A02) bis A10)
(Allrad)
205/60R16
215/55R16
225/50R16
A01)K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen die serienmäßigen Befestigungsteile verwendet
werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
RA-000913-C0-413-03~SY-5-112-66_5-ET0
Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 51652
Nr. : RA-000913-C0-413
Anlage-Nr. : 3
Seite : 4/5 Mo b i l i t ä t
Auftraggeber : Superior Industries Leichtmetallräder
Germany GmbH
Teiletyp : SPL 706
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen an der Außenseite (Designseite) nur mit Klebegewichten und an der
Innenseite mit Klebe- oder Klammergewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G3V) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/55R18 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000913-C0-413-03~SY-5-112-66_5-ET0
Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 51652
Nr. : RA-000913-C0-413
Anlage-Nr. : 3
Seite : 5/5 Mo b i l i t ä t
Auftraggeber : Superior Industries Leichtmetallräder
Germany GmbH
Teiletyp : SPL 706
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
DDie Anlage Nr. 3 mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SPL 706 des Auftraggebers Superior Industries Leichtmetallräder
Germany GmbH.
Geschäftsstelle Essen, 02.08.2018
RA-000913-C0-413-03~SY-5-112-66_5-ET0
