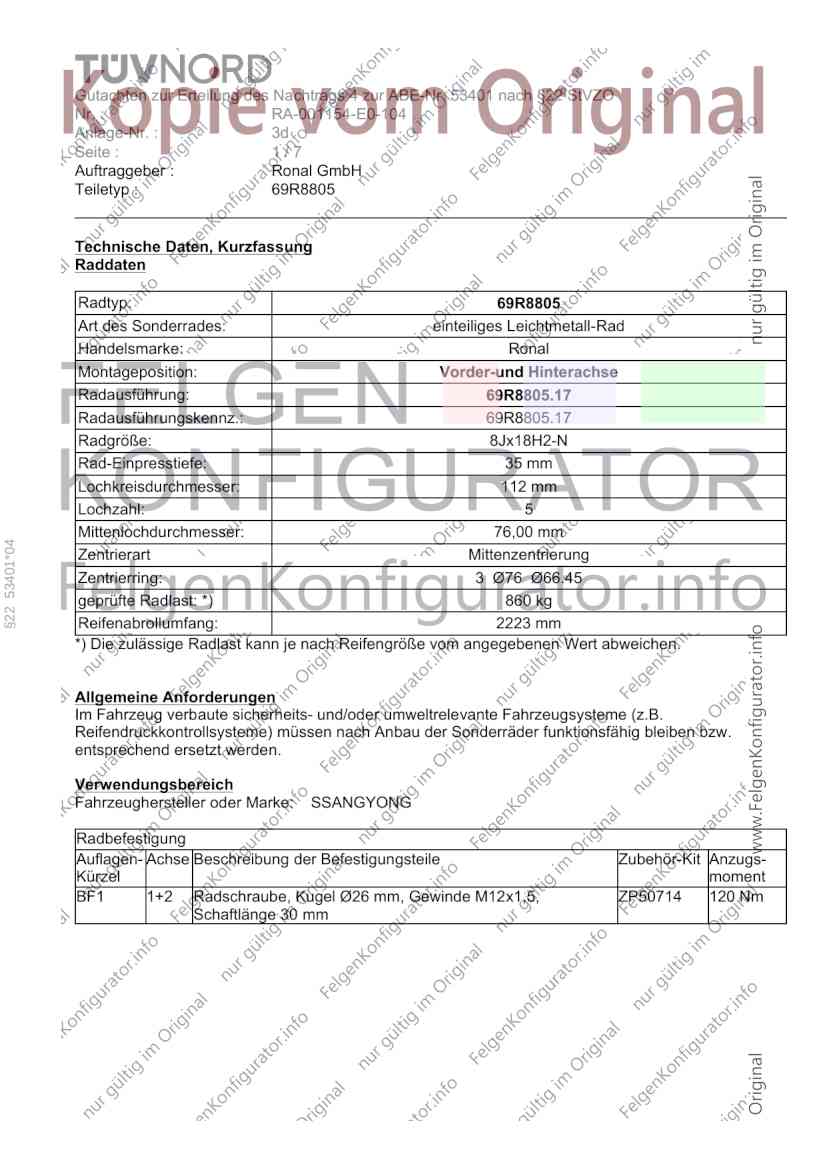

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 3d
Seite : 1/7
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 69R8805
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 69R8805.17
Radausführungskennz.: 69R8805.17
Radgröße: 8Jx18H2-N
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,00 mm
§22 53401*04
Zentrierart Mittenzentrierung
Zentrierring: 3 Ø76 Ø66.45
geprüfte Radlast: *) 860 kg
Reifenabrollumfang: 2223 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: SSANGYONG
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kugel Ø26 mm, Gewinde M12x1,5, ZP50714 120 Nm
Schaftlänge 30 mm
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 3d
Seite : 2/7
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805

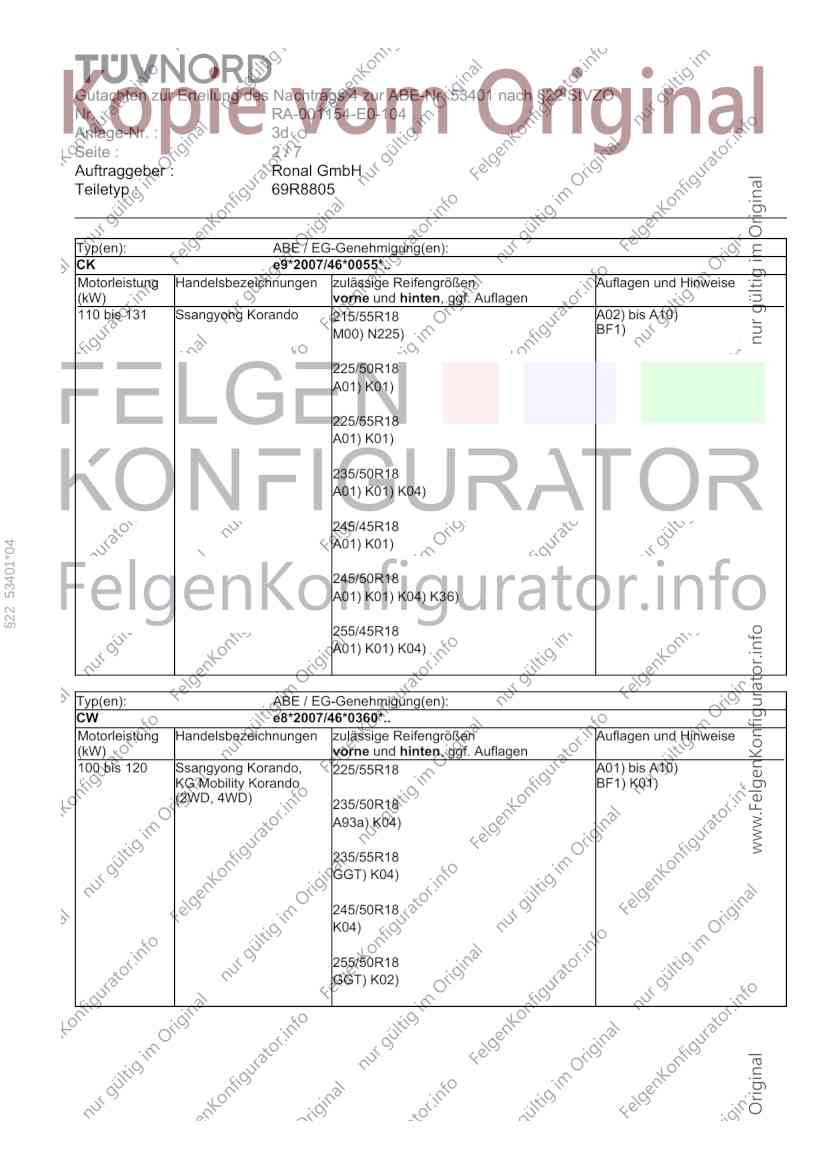

Typ(en): ABE / EG-Genehmigung(en):
CK e9*2007/46*0055*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 131 Ssangyong Korando 215/55R18 A02) bis A10)
M00) N225) BF1)
225/50R18
A01) K01)
225/55R18
A01) K01)
235/50R18
A01) K01) K04)
245/45R18
A01) K01)
§22 53401*04
245/50R18
A01) K01) K04) K36)
255/45R18
A01) K01) K04)

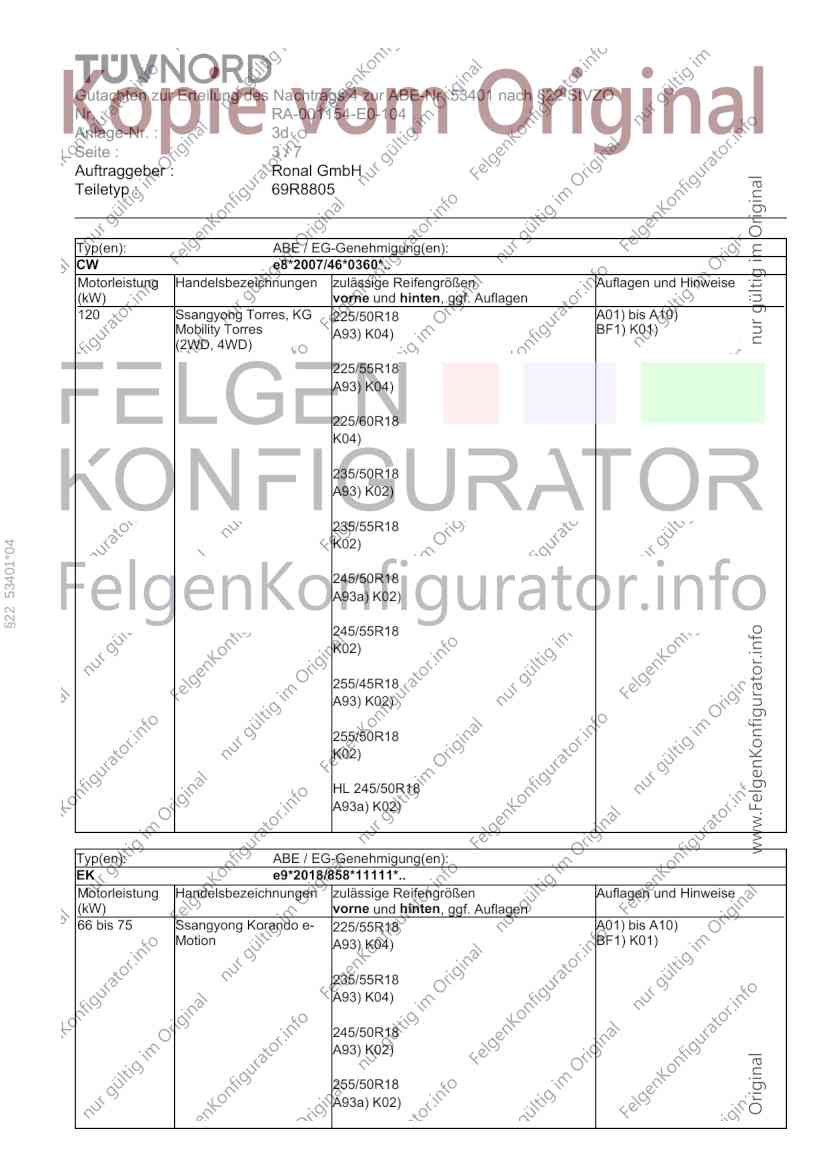

Typ(en): ABE / EG-Genehmigung(en):
CW e8*2007/46*0360*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 120 Ssangyong Korando, 225/55R18 A01) bis A10)
KG Mobility Korando BF1) K01)
(2WD, 4WD) 235/50R18
A93a) K04)
235/55R18
GGT) K04)
245/50R18
K04)
255/50R18
GGT) K02)
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 3d
Seite : 3/7
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805
Typ(en): ABE / EG-Genehmigung(en):
CW e8*2007/46*0360*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 Ssangyong Torres, KG 225/50R18 A01) bis A10)
Mobility Torres A93) K04) BF1) K01)
(2WD, 4WD)
225/55R18
A93) K04)
225/60R18
K04)
235/50R18
A93) K02)
235/55R18
K02)
§22 53401*04
245/50R18
A93a) K02)
245/55R18
K02)
255/45R18
A93) K02)
255/50R18
K02)
HL 245/50R18
A93a) K02)
Typ(en): ABE / EG-Genehmigung(en):
EK e9*2018/858*11111*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 75 Ssangyong Korando e- 225/55R18 A01) bis A10)
Motion A93) K04) BF1) K01)
235/55R18
A93) K04)
245/50R18
A93) K02)
255/50R18
A93a) K02)
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 3d
Seite : 4/7
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805

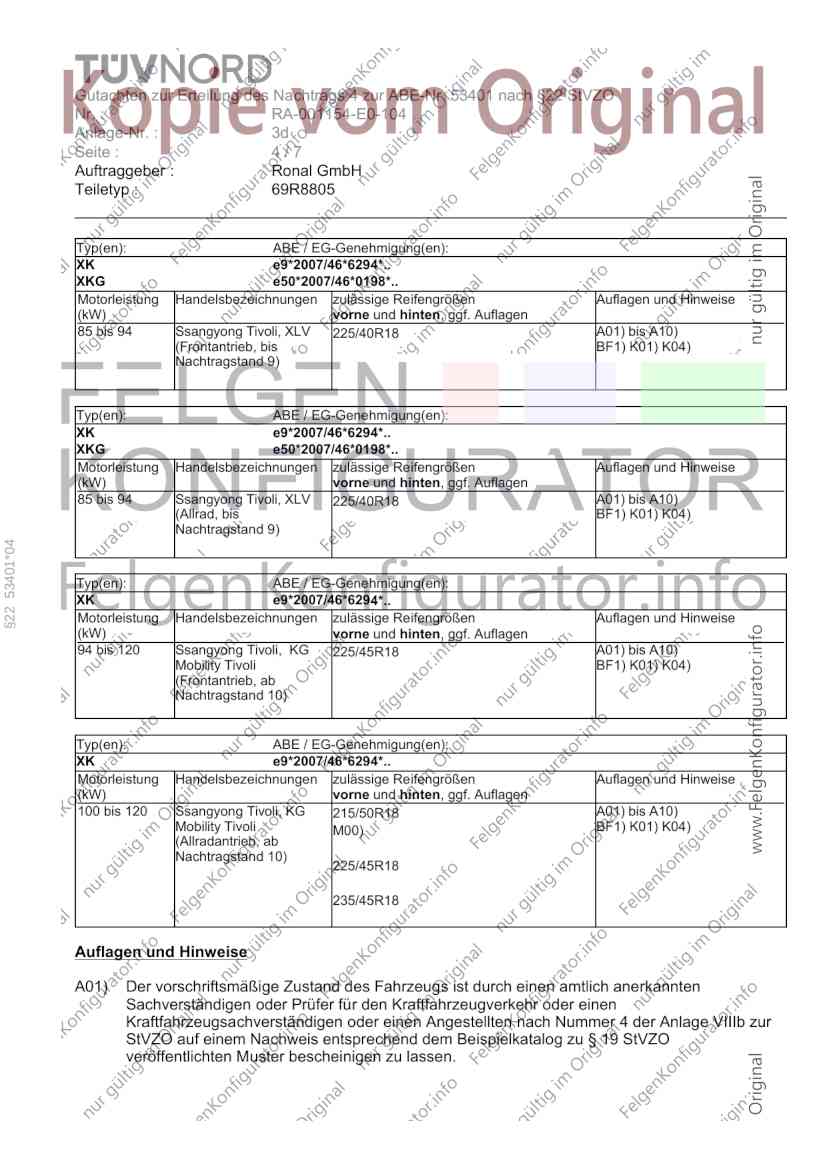

Typ(en): ABE / EG-Genehmigung(en):
XK e9*2007/46*6294*..
XKG e50*2007/46*0198*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 94 Ssangyong Tivoli, XLV 225/40R18 A01) bis A10)
(Frontantrieb, bis BF1) K01) K04)
Nachtragstand 9)
Typ(en): ABE / EG-Genehmigung(en):
XK e9*2007/46*6294*..
XKG e50*2007/46*0198*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 94 Ssangyong Tivoli, XLV 225/40R18 A01) bis A10)
(Allrad, bis BF1) K01) K04)
Nachtragstand 9)
§22 53401*04
Typ(en): ABE / EG-Genehmigung(en):
XK e9*2007/46*6294*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
94 bis 120 Ssangyong Tivoli, KG 225/45R18 A01) bis A10)
Mobility Tivoli BF1) K01) K04)
(Frontantrieb, ab
Nachtragstand 10)
Typ(en): ABE / EG-Genehmigung(en):
XK e9*2007/46*6294*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 120 Ssangyong Tivoli, KG 215/50R18 A01) bis A10)
Mobility Tivoli M00) BF1) K01) K04)
(Allradantrieb, ab
Nachtragstand 10)
225/45R18
235/45R18
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 3d
Seite : 5/7
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805

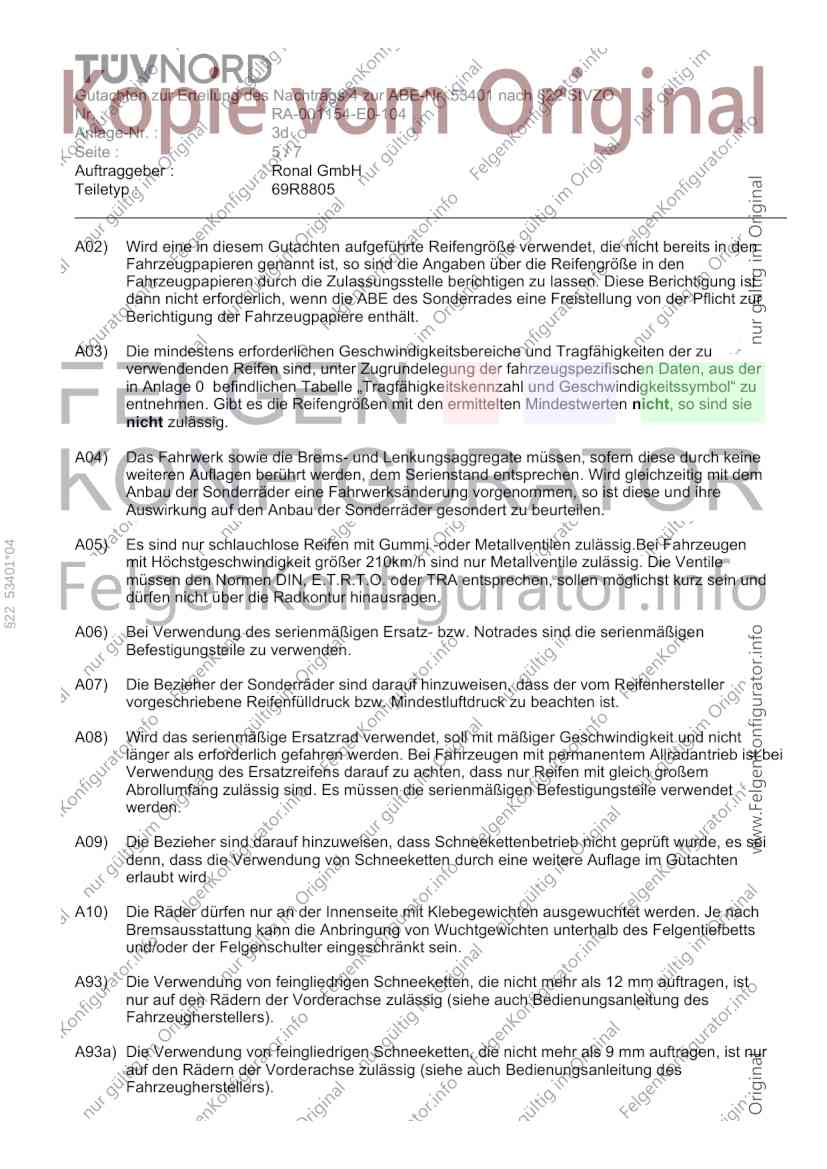

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
§22 53401*04
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und
dürfen nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten
erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 3d
Seite : 6/7
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805

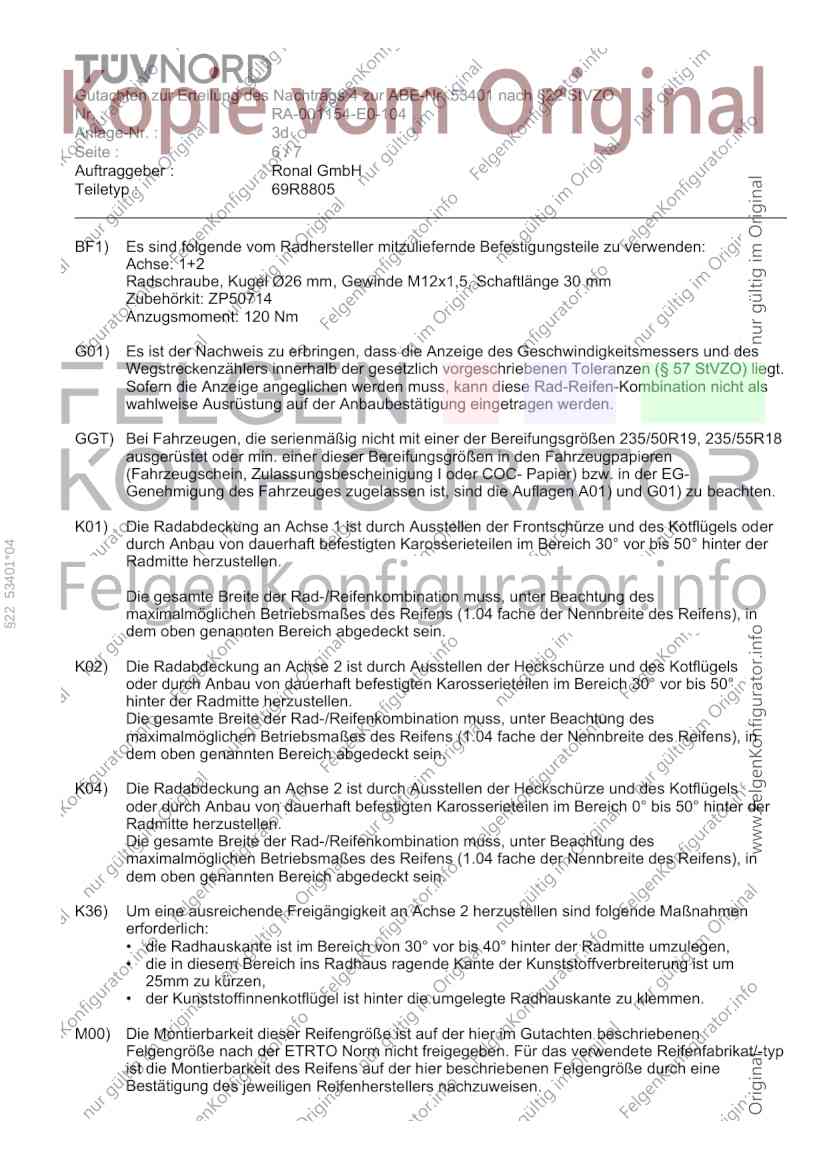

BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kugel Ø26 mm, Gewinde M12x1,5, Schaftlänge 30 mm
Zubehörkit: ZP50714
Anzugsmoment: 120 Nm
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
GGT) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/50R19, 235/55R18
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
§22 53401*04
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K36) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Radhauskante ist im Bereich von 30° vor bis 40° hinter der Radmitte umzulegen,
• die in diesem Bereich ins Radhaus ragende Kante der Kunststoffverbreiterung ist um
25mm zu kürzen,
• der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-typ
ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53401 nach §22 StVZO
Nr. : RA-001154-E0-104
Anlage-Nr. : 3d
Seite : 7/7
Auftraggeber : Ronal GmbH
Teiletyp : 69R8805
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage 3d mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 69R8805 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 17.06.2024
