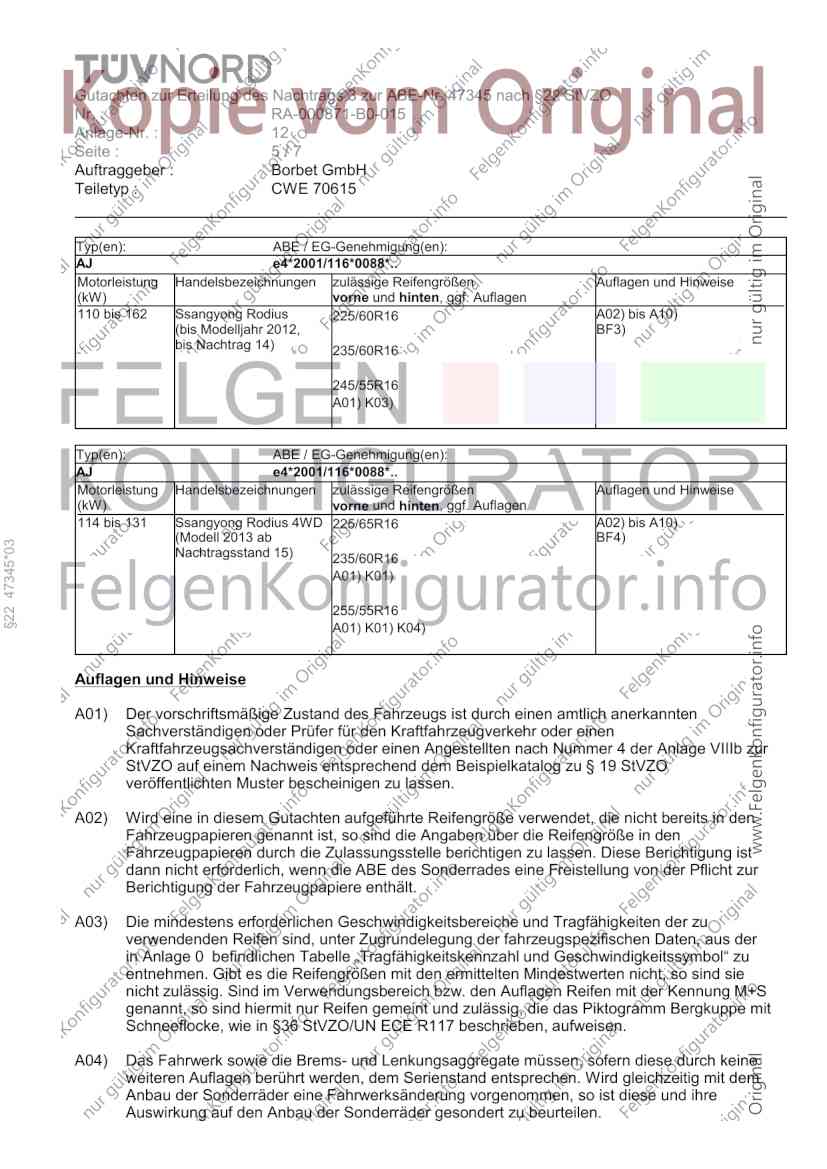

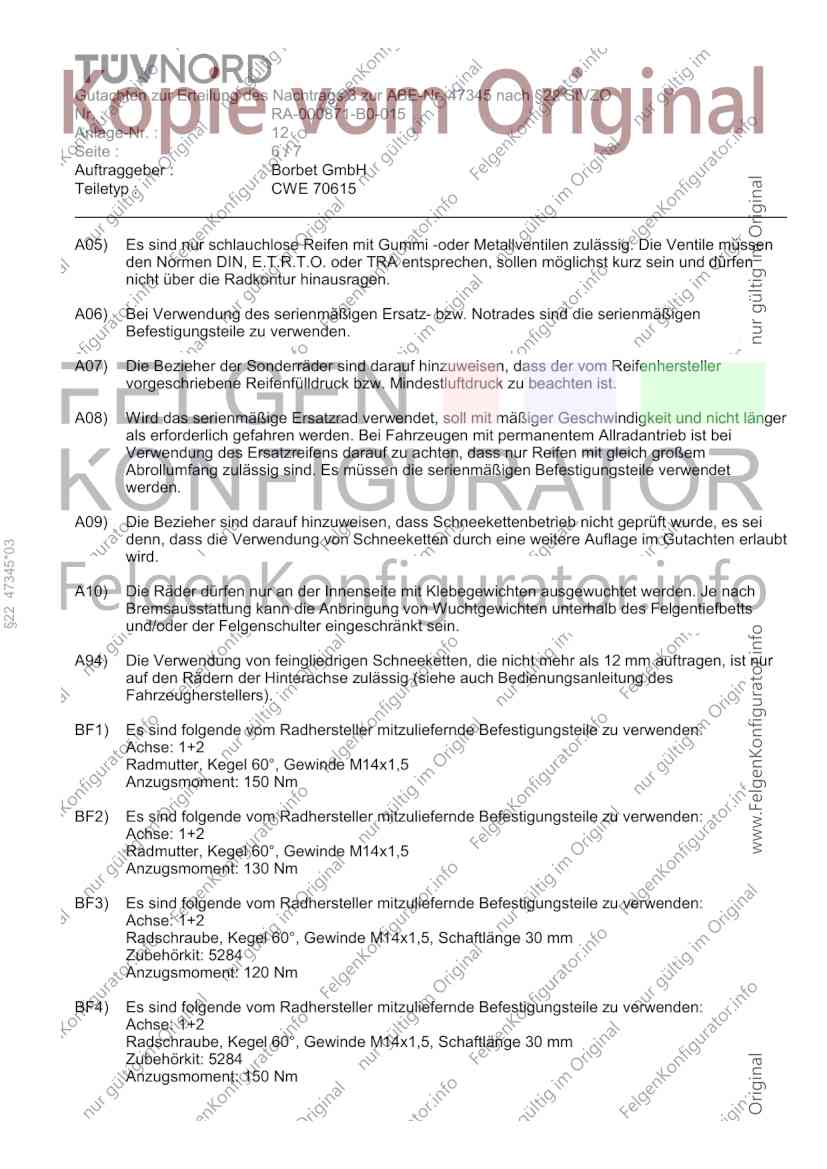

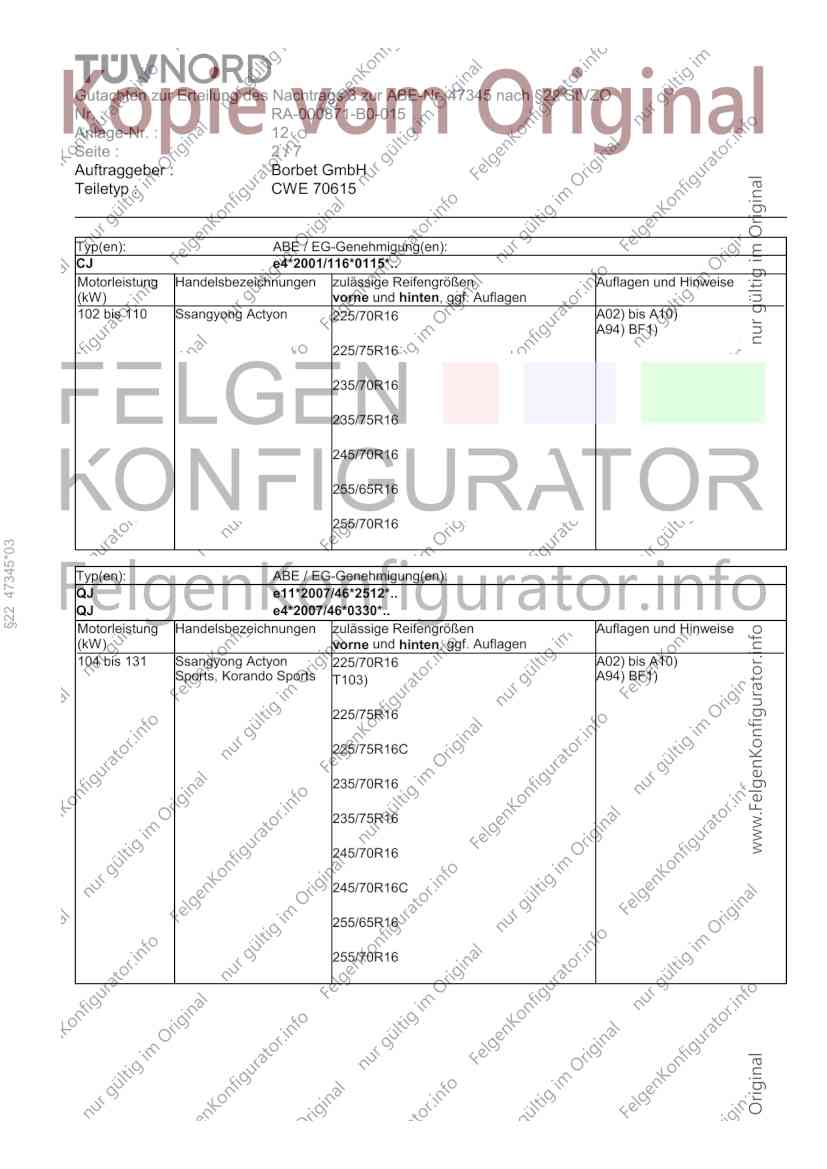

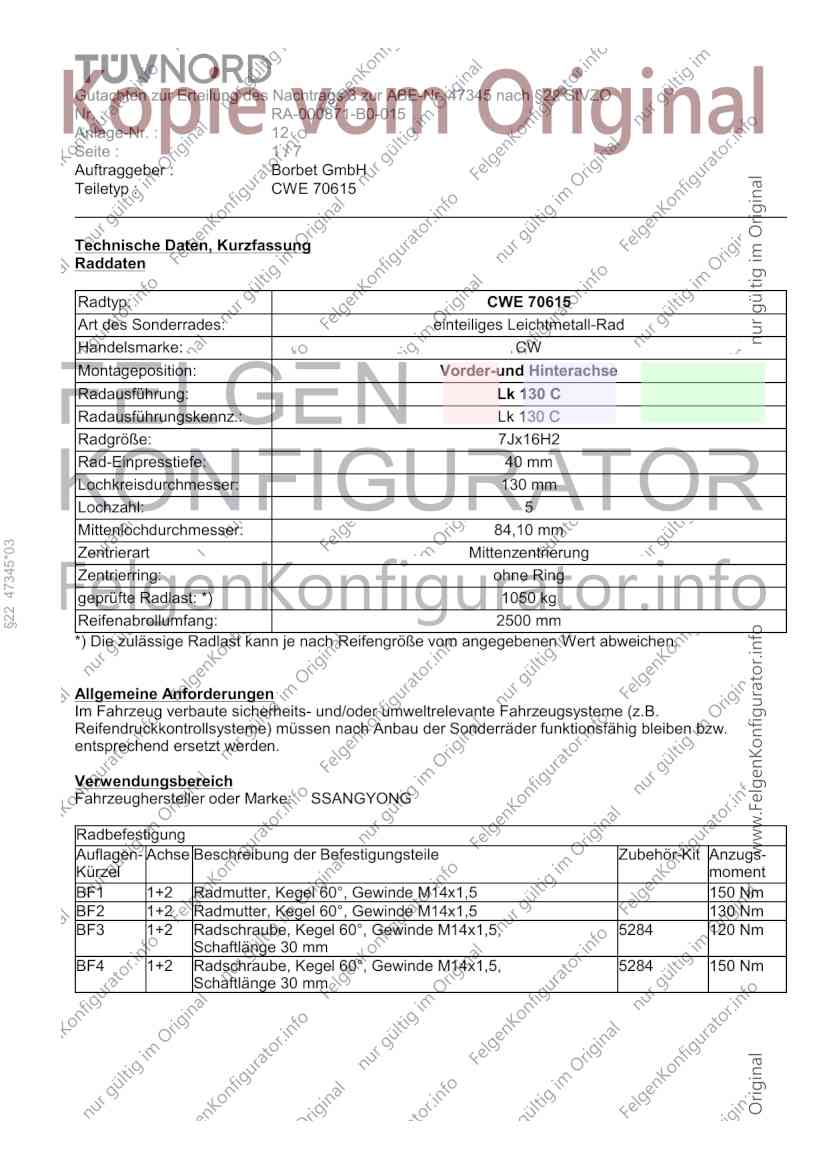

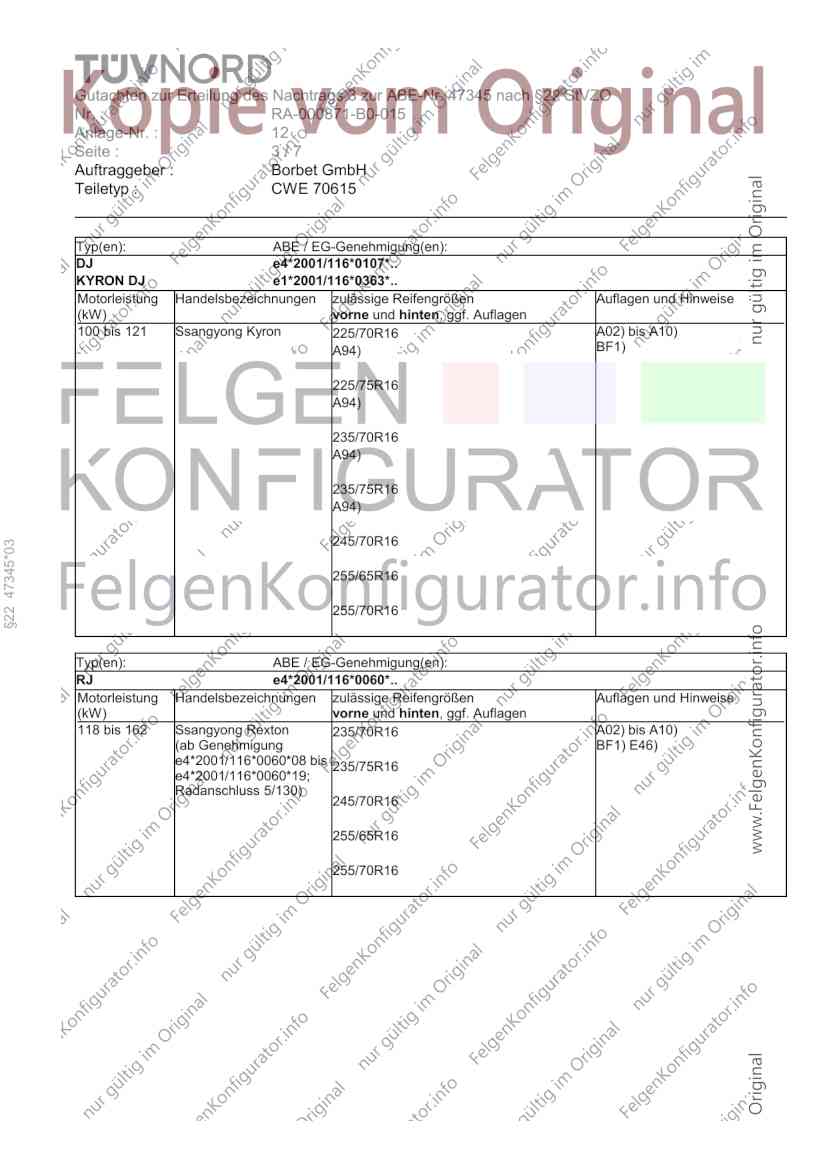

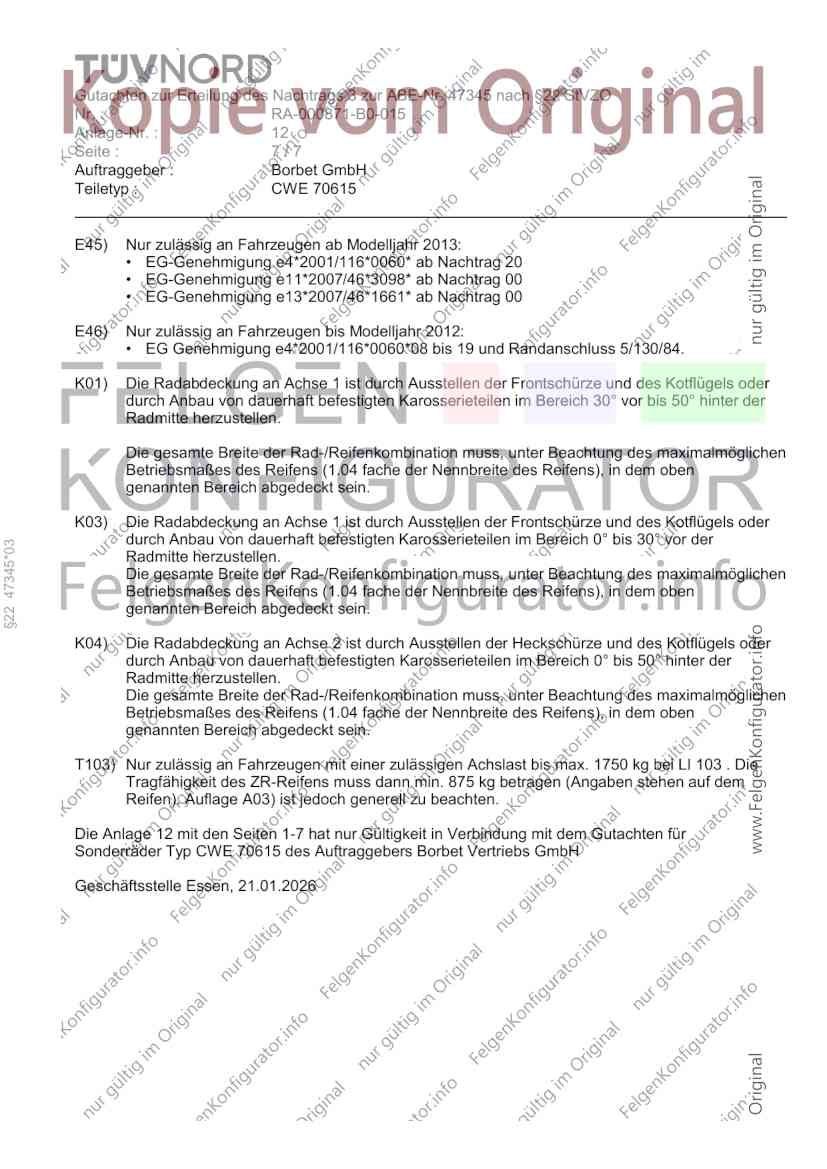

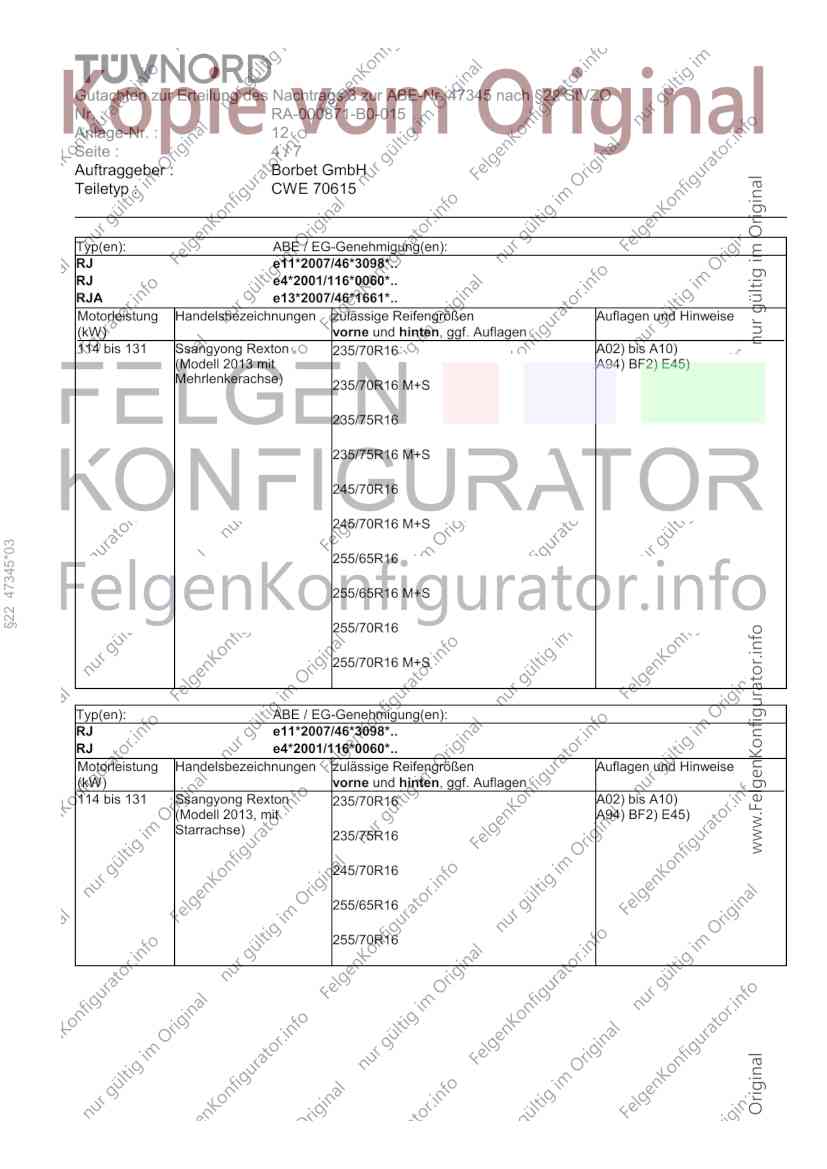

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47345 nach §22 StVZO
Nr. : RA-000871-B0-015
Anlage-Nr. : 12
Seite : 1/7
Auftraggeber : Borbet GmbH
Teiletyp : CWE 70615
Technische Daten, Kurzfassung
Raddaten
Radtyp: CWE 70615
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CW
Montageposition: Vorder-und Hinterachse
Radausführung: Lk 130 C
Radausführungskennz.: Lk 130 C
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 130 mm
Lochzahl: 5
Mittenlochdurchmesser: 84,10 mm
§22 47345*03
Zentrierart Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1050 kg
Reifenabrollumfang: 2500 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: SSANGYONG
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M14x1,5 150 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M14x1,5 130 Nm
BF3 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5284 120 Nm
Schaftlänge 30 mm
BF4 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5284 150 Nm
Schaftlänge 30 mm
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47345 nach §22 StVZO
Nr. : RA-000871-B0-015
Anlage-Nr. : 12
Seite : 2/7
Auftraggeber : Borbet GmbH
Teiletyp : CWE 70615
Typ(en): ABE / EG-Genehmigung(en):
CJ e4*2001/116*0115*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
102 bis 110 Ssangyong Actyon 225/70R16 A02) bis A10)
A94) BF1)
225/75R16
235/70R16
235/75R16
245/70R16
255/65R16
255/70R16
§22 47345*03
Typ(en): ABE / EG-Genehmigung(en):
QJ e11*2007/46*2512*..
QJ e4*2007/46*0330*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
104 bis 131 Ssangyong Actyon 225/70R16 A02) bis A10)
Sports, Korando Sports T103) A94) BF1)
225/75R16
225/75R16C
235/70R16
235/75R16
245/70R16
245/70R16C
255/65R16
255/70R16
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47345 nach §22 StVZO
Nr. : RA-000871-B0-015
Anlage-Nr. : 12
Seite : 3/7
Auftraggeber : Borbet GmbH
Teiletyp : CWE 70615
Typ(en): ABE / EG-Genehmigung(en):
DJ e4*2001/116*0107*..
KYRON DJ e1*2001/116*0363*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 121 Ssangyong Kyron 225/70R16 A02) bis A10)
A94) BF1)
225/75R16
A94)
235/70R16
A94)
235/75R16
A94)
245/70R16
§22 47345*03
255/65R16
255/70R16
Typ(en): ABE / EG-Genehmigung(en):
RJ e4*2001/116*0060*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
118 bis 162 Ssangyong Rexton 235/70R16 A02) bis A10)
(ab Genehmigung BF1) E46)
e4*2001/116*0060*08 bis 235/75R16
e4*2001/116*0060*19;
Radanschluss 5/130)
245/70R16
255/65R16
255/70R16
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47345 nach §22 StVZO
Nr. : RA-000871-B0-015
Anlage-Nr. : 12
Seite : 4/7
Auftraggeber : Borbet GmbH
Teiletyp : CWE 70615
Typ(en): ABE / EG-Genehmigung(en):
RJ e11*2007/46*3098*..
RJ e4*2001/116*0060*..
RJA e13*2007/46*1661*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
114 bis 131 Ssangyong Rexton 235/70R16 A02) bis A10)
(Modell 2013 mit A94) BF2) E45)
Mehrlenkerachse) 235/70R16 M+S
235/75R16
235/75R16 M+S
245/70R16
245/70R16 M+S
§22 47345*03
255/65R16
255/65R16 M+S
255/70R16
255/70R16 M+S
Typ(en): ABE / EG-Genehmigung(en):
RJ e11*2007/46*3098*..
RJ e4*2001/116*0060*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
114 bis 131 Ssangyong Rexton 235/70R16 A02) bis A10)
(Modell 2013, mit A94) BF2) E45)
Starrachse) 235/75R16
245/70R16
255/65R16
255/70R16
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47345 nach §22 StVZO
Nr. : RA-000871-B0-015
Anlage-Nr. : 12
Seite : 5/7
Auftraggeber : Borbet GmbH
Teiletyp : CWE 70615
Typ(en): ABE / EG-Genehmigung(en):
AJ e4*2001/116*0088*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 162 Ssangyong Rodius 225/60R16 A02) bis A10)
(bis Modelljahr 2012, BF3)
bis Nachtrag 14) 235/60R16
245/55R16
A01) K03)
Typ(en): ABE / EG-Genehmigung(en):
AJ e4*2001/116*0088*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
114 bis 131 Ssangyong Rodius 4WD 225/65R16 A02) bis A10)
(Modell 2013 ab BF4)
§22 47345*03
Nachtragsstand 15) 235/60R16
A01) K01)
255/55R16
A01) K01) K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47345 nach §22 StVZO
Nr. : RA-000871-B0-015
Anlage-Nr. : 12
Seite : 6/7
Auftraggeber : Borbet GmbH
Teiletyp : CWE 70615
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
§22 47345*03
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M14x1,5
Anzugsmoment: 150 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M14x1,5
Anzugsmoment: 130 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Zubehörkit: 5284
Anzugsmoment: 120 Nm
BF4) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Zubehörkit: 5284
Anzugsmoment: 150 Nm
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47345 nach §22 StVZO
Nr. : RA-000871-B0-015
Anlage-Nr. : 12
Seite : 7/7
Auftraggeber : Borbet GmbH
Teiletyp : CWE 70615
E45) Nur zulässig an Fahrzeugen ab Modelljahr 2013:
• EG-Genehmigung e4*2001/116*0060* ab Nachtrag 20
• EG-Genehmigung e11*2007/46*3098* ab Nachtrag 00
• EG-Genehmigung e13*2007/46*1661* ab Nachtrag 00
E46) Nur zulässig an Fahrzeugen bis Modelljahr 2012:
• EG Genehmigung e4*2001/116*0060*08 bis 19 und Randanschluss 5/130/84.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
§22 47345*03
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
T103) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1750 kg bei LI 103 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 875 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 12 mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ CWE 70615 des Auftraggebers Borbet Vertriebs GmbH
Geschäftsstelle Essen, 21.01.2026
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 47345*03
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
