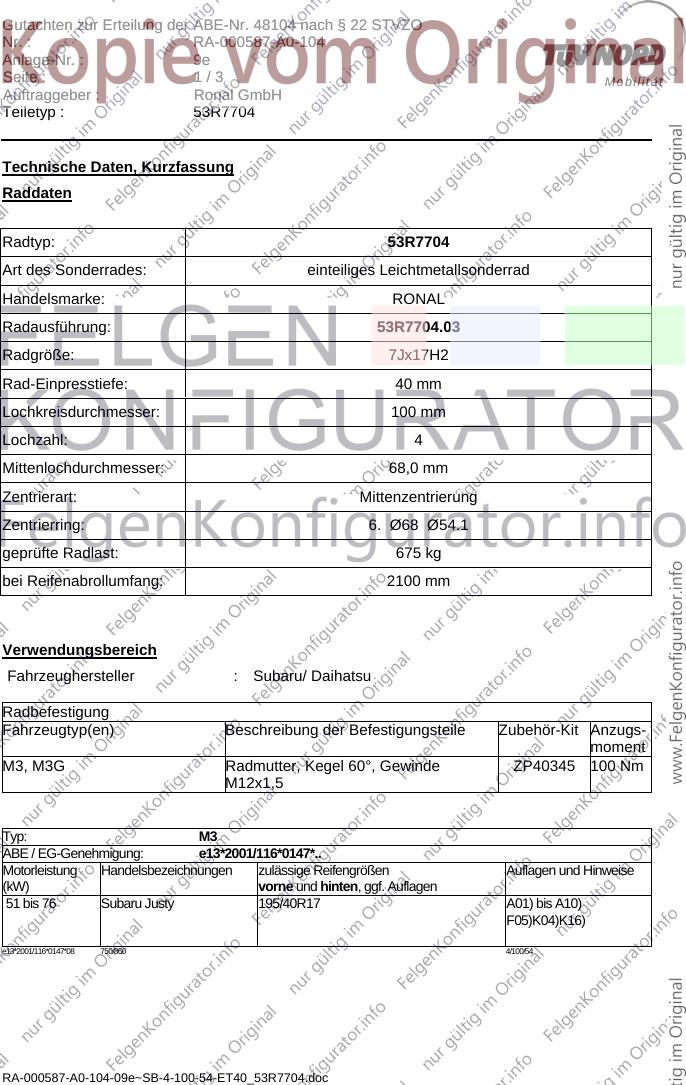

Gutachten zur Erteilung der ABE-Nr. 48104 nach § 22 STVZO
Nr. : RA-000587-A0-104
Anlage-Nr. : 9e
Seite : 1/3 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R7704
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 53R7704.03
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 6. Ø68 Ø54.1
geprüfte Radlast: 675 kg
bei Reifenabrollumfang: 2100 mm
Verwendungsbereich
Fahrzeughersteller : Subaru/ Daihatsu
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
M3, M3G Radmutter, Kegel 60°, Gewinde ZP40345 100 Nm
M12x1,5
Typ: M3
ABE / EG-Genehmigung: e13*2001/116*0147*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 76 Subaru Justy 195/40R17 A01) bis A10)
F05)K04)K16)
e13*2001/116*0147*08 750/860 4/100/54
RA-000587-A0-104-09e~SB-4-100-54-ET40_53R7704.doc
Gutachten zur Erteilung der ABE-Nr. 48104 nach § 22 STVZO
Nr. : RA-000587-A0-104
Anlage-Nr. : 9e
Seite : 2/3 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ: M3G
ABE / EG-Genehmigung: e11*2001/116*0354*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 Subaru Justy Gas 195/40R17 A01) bis A10)
F05)K04)K16)
e11*2001/116*0354*03 750/790 4/100/54
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf ei-
nem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen. Die Ventile dürfen nicht über die Rad-
außenkontur hinausragen
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den Fahr-
zeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders ange-
geben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich gro-
ßem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile ver-
wendet werden.
RA-000587-A0-104-09e~SB-4-100-54-ET40_53R7704.doc
Gutachten zur Erteilung der ABE-Nr. 48104 nach § 22 STVZO
Nr. : RA-000587-A0-104
Anlage-Nr. : 9e
Seite : 3/3 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutach-
ten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
F05) Nicht zulässig an Fahrzeugausführungen mit Allradantrieb.
K04) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 2 nach
hinten zu sorgen (z.B. durch Ausstellen des Stoßfängers, des Kotflügels, durch Tieferle-
gung oder durch Anbau von Karosserieteilen z.B. Schmutzfänger, soweit sie serienmäßig
noch nicht vorhanden sind). Es können eine oder auch mehrere Maßnahmen erforderlich
sein.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum Schwel-
ler komplett umzulegen.
Die Anlage Nr. 9e mit den Blättern 1 bis 3 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R7704 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 07.01.2011
