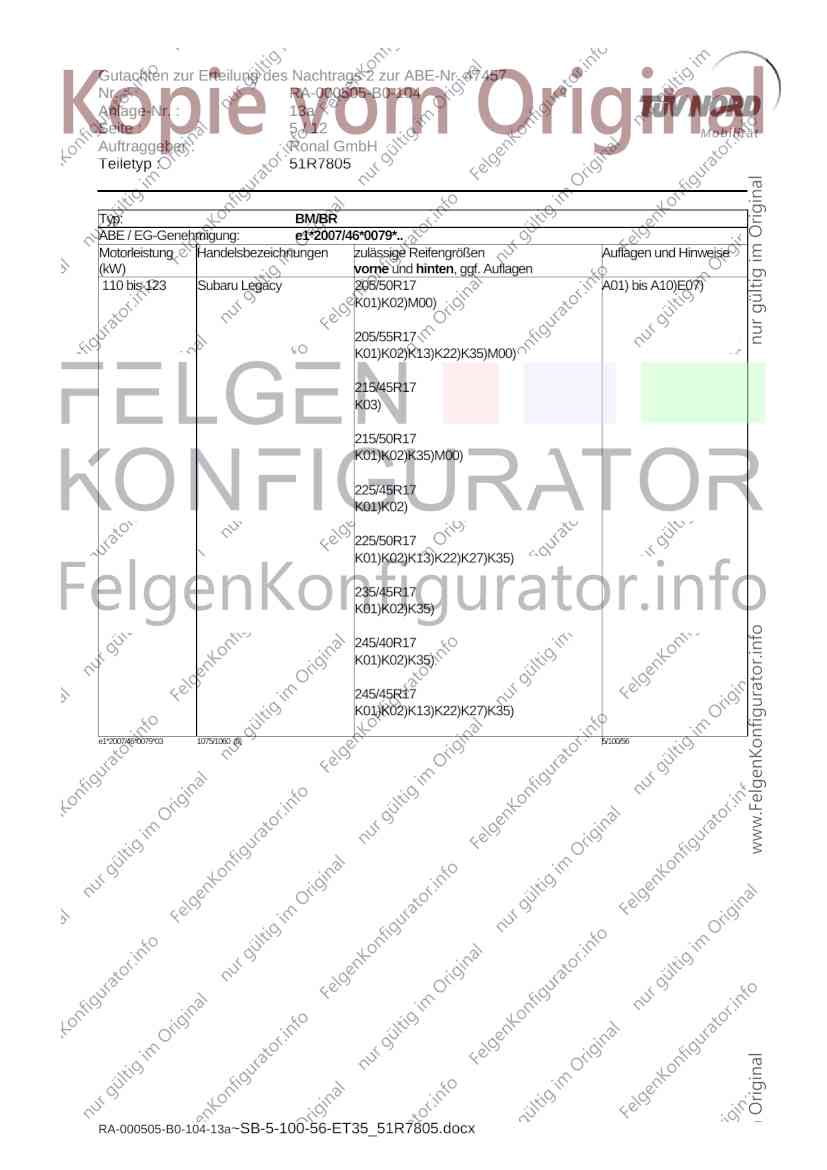

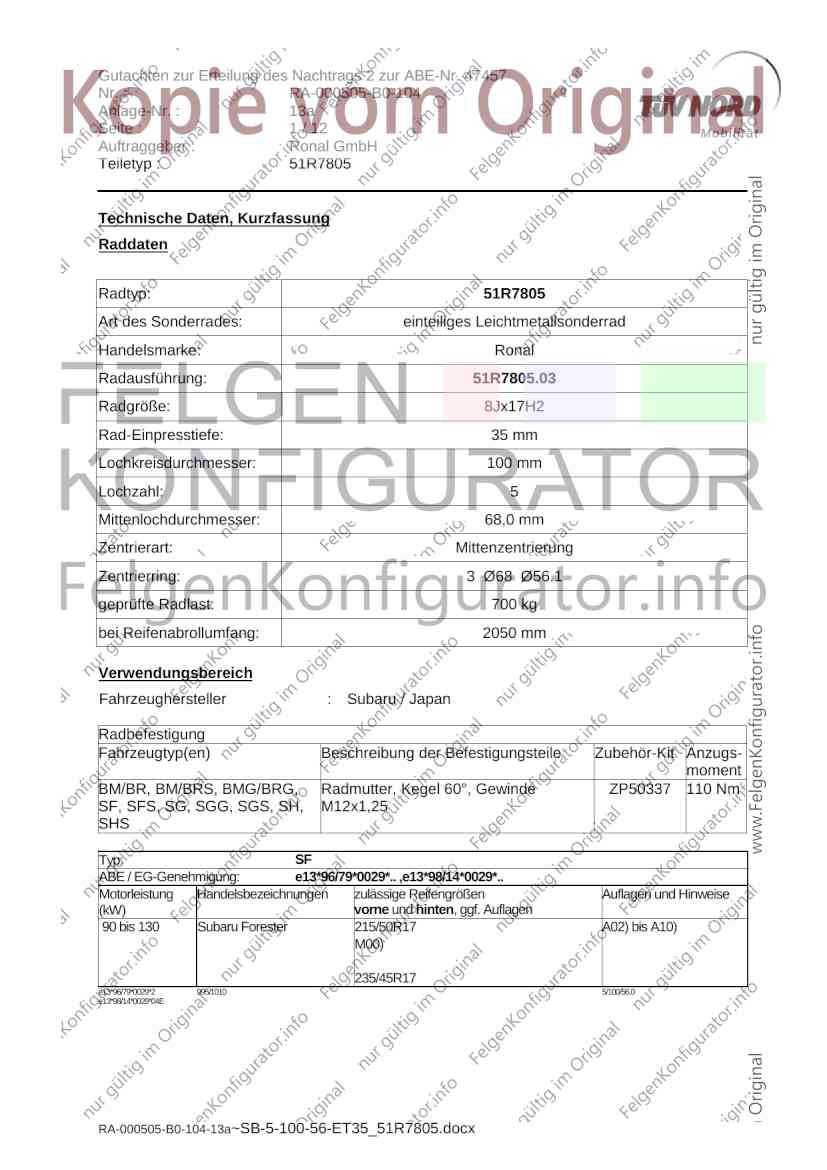

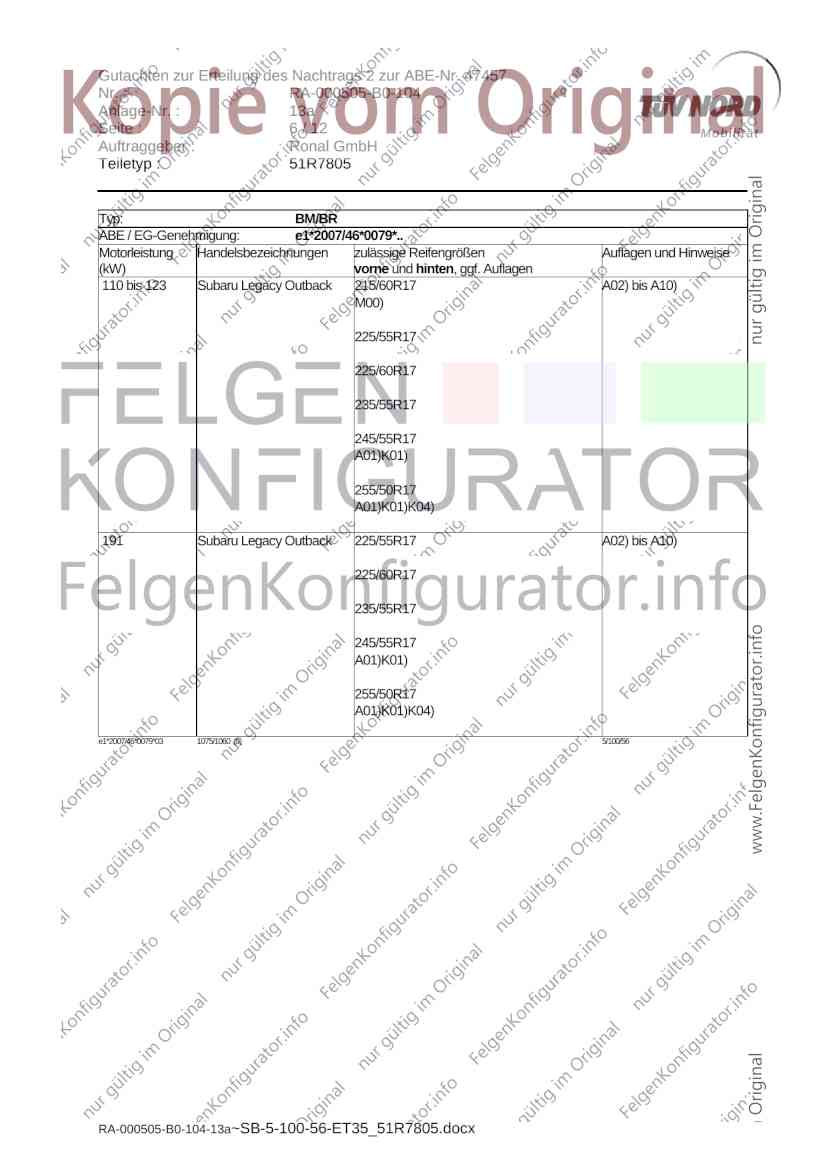

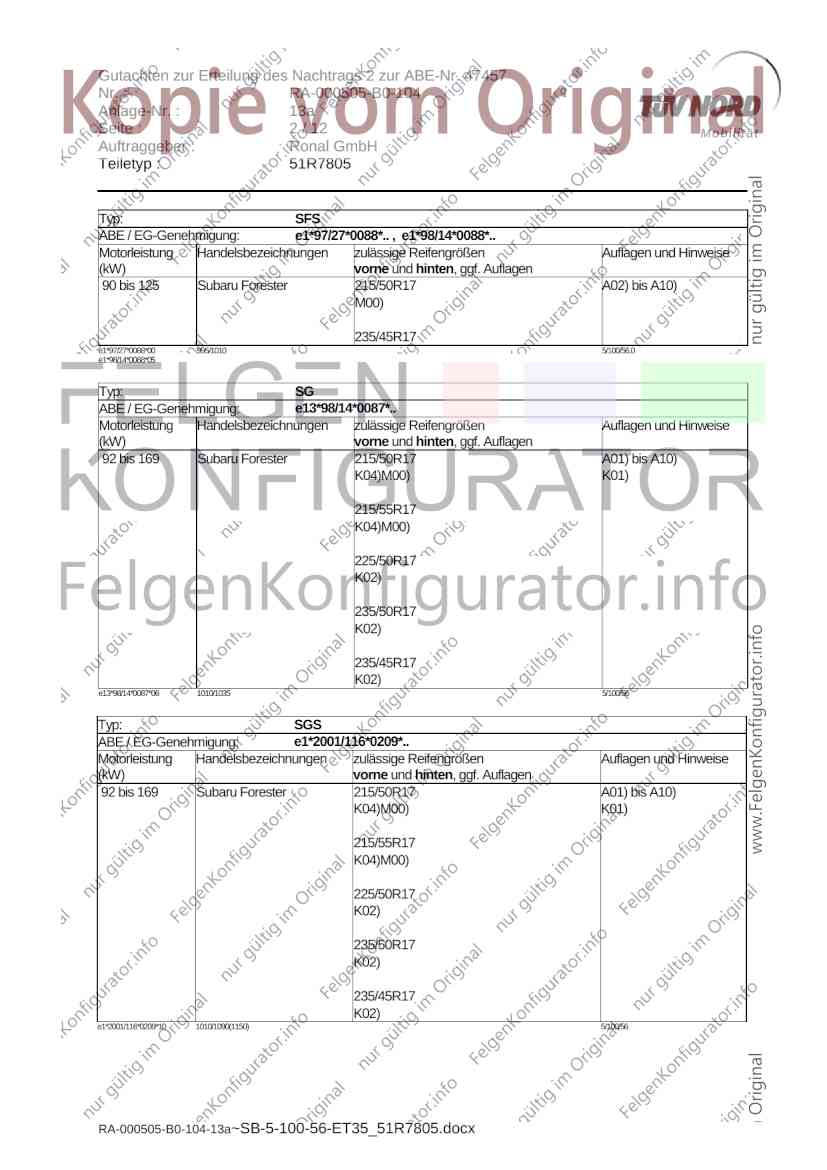

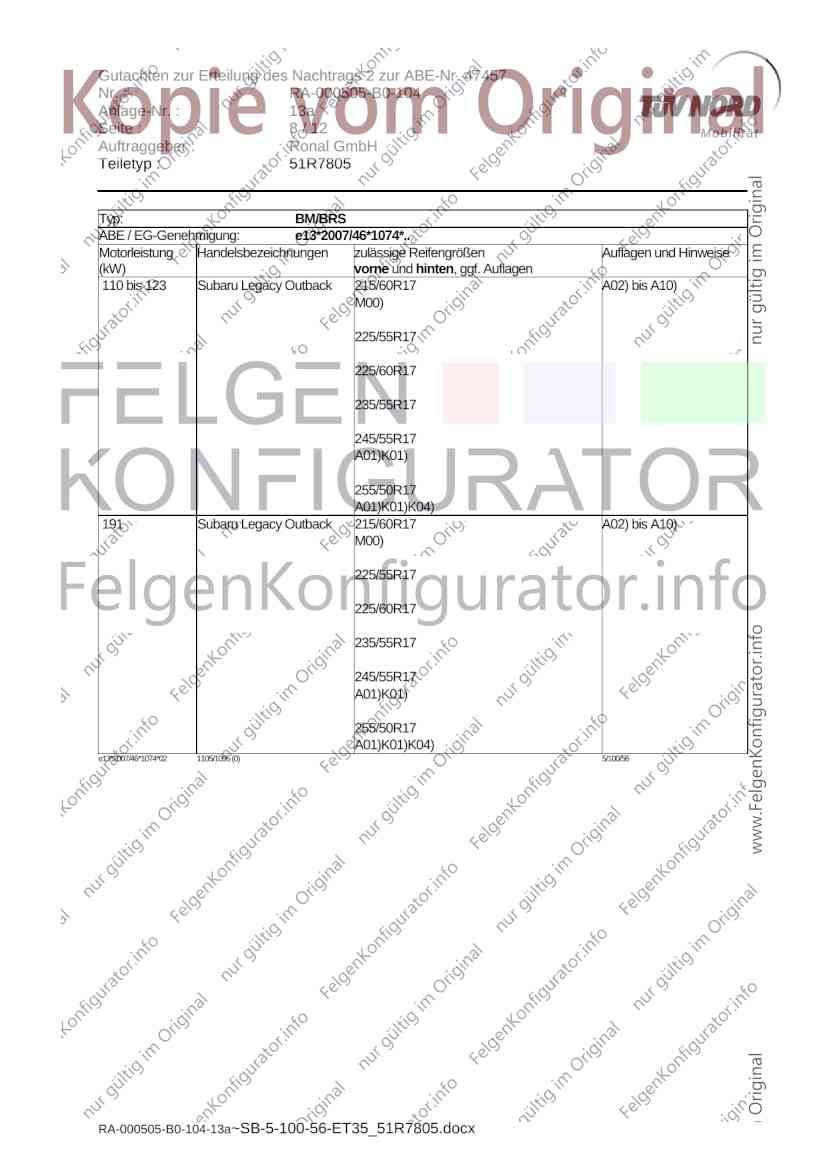

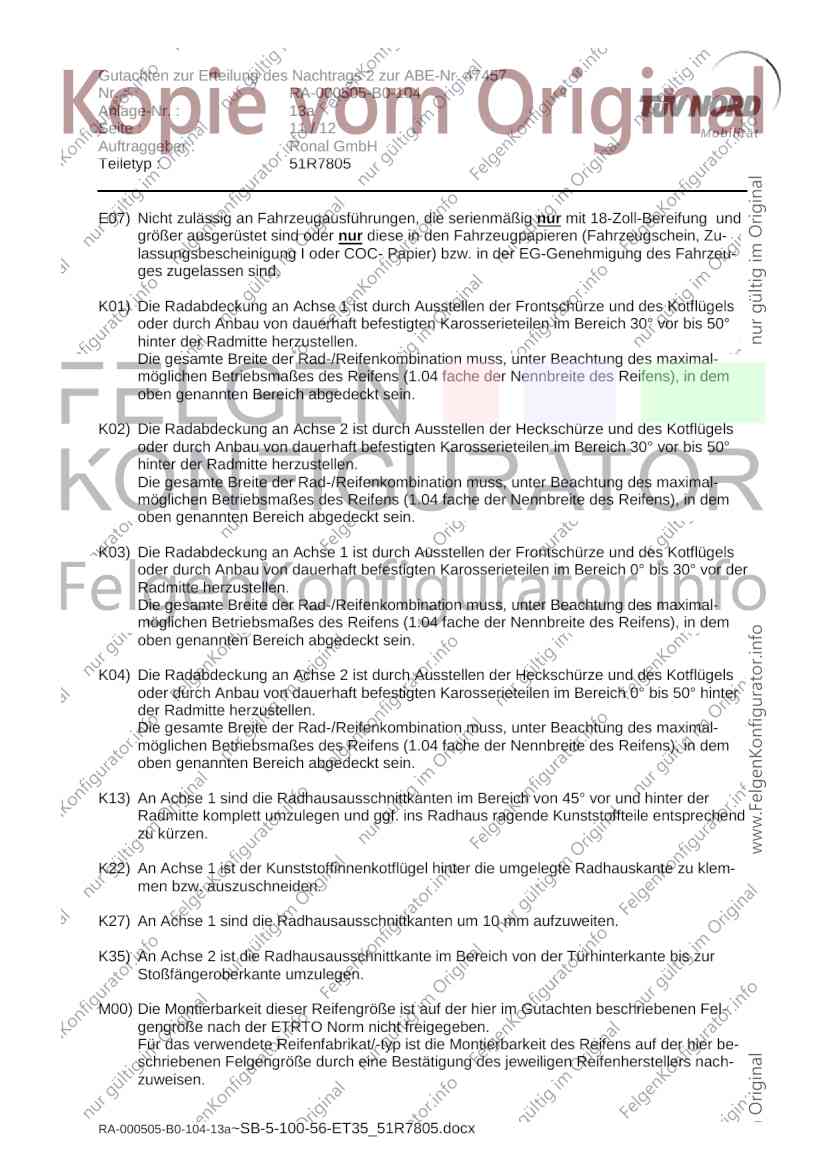

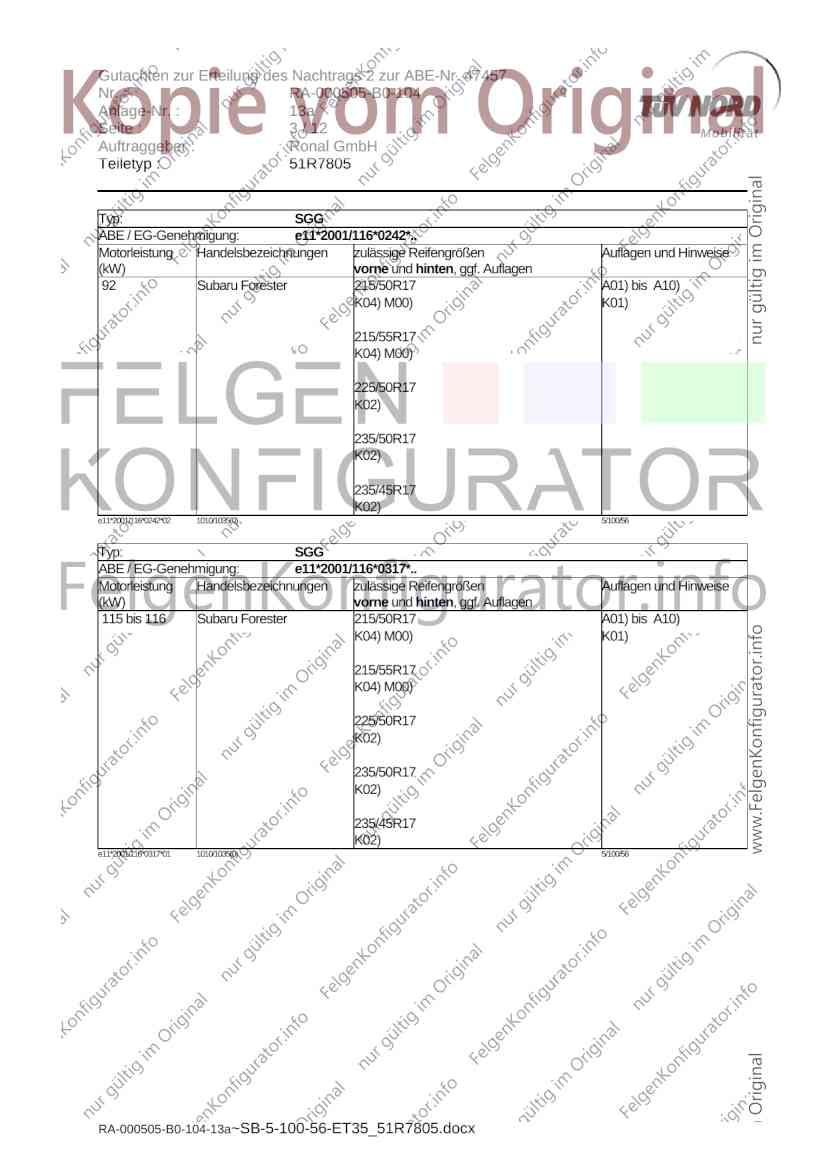

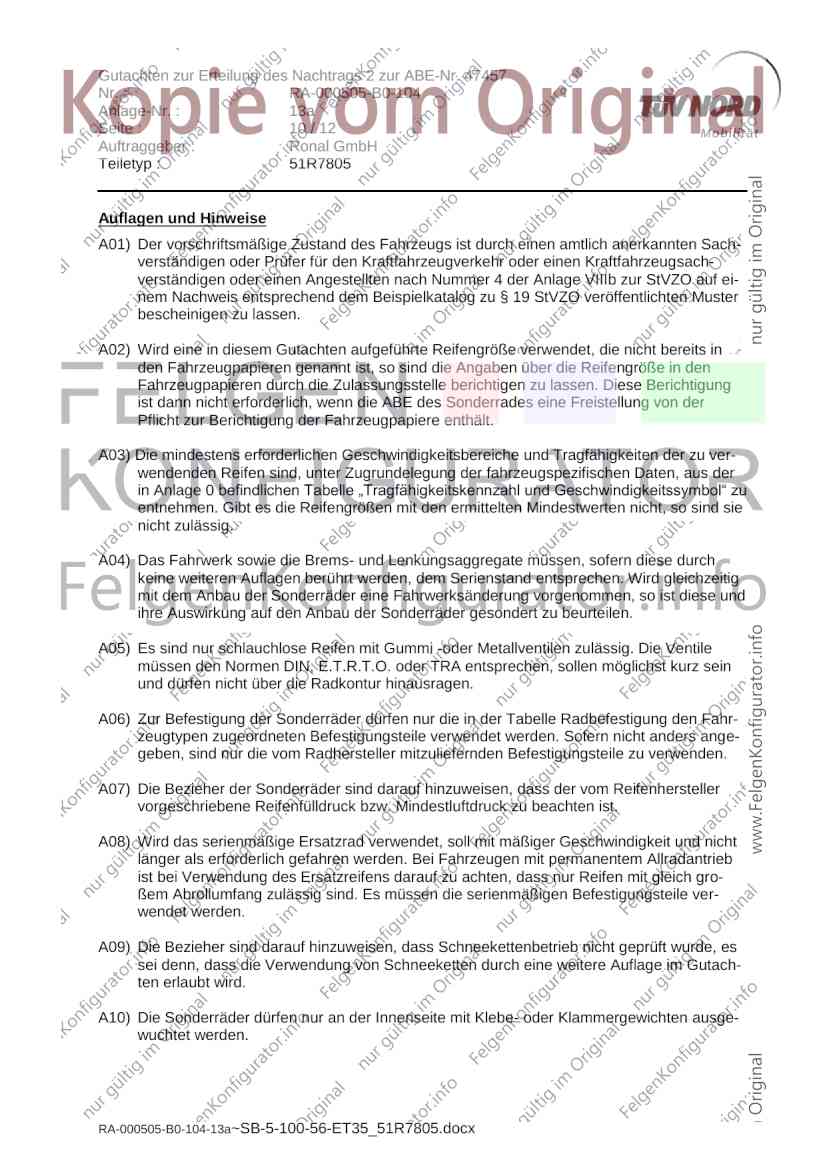

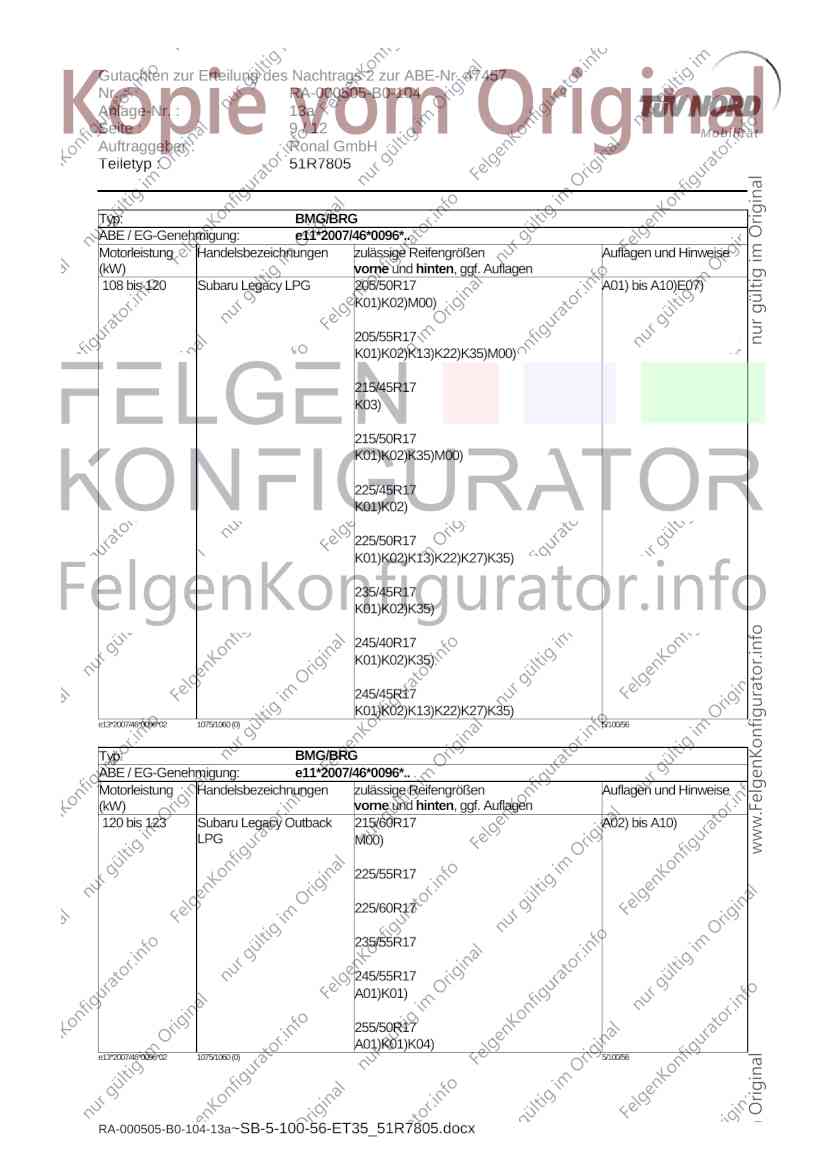

Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 13a
Seite : 1 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 51R7805
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 51R7805.03
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø68 Ø56.1
geprüfte Radlast: 700 kg
bei Reifenabrollumfang: 2050 mm
Verwendungsbereich
Fahrzeughersteller : Subaru / Japan
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
BM/BR, BM/BRS, BMG/BRG, Radmutter, Kegel 60°, Gewinde ZP50337 110 Nm
SF, SFS, SG, SGG, SGS, SH, M12x1,25
SHS
Typ: SF
ABE / EG-Genehmigung: e13*96/79*0029*.. ,e13*98/14*0029*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 130 Subaru Forester 215/50R17 A02) bis A10)
M00)
235/45R17
e13*96/79*0029*2 995/1010 5/100/56,0
e13*98/14*0029*04E
RA-000505-B0-104-13a~SB-5-100-56-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 13a
Seite : 2 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: SFS
ABE / EG-Genehmigung: e1*97/27*0088*.. , e1*98/14*0088*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 125 Subaru Forester 215/50R17 A02) bis A10)
M00)
235/45R17
e1*97/27*0088*00 995/1010 5/100/56,0
e1*98/14*0088*05
Typ: SG
ABE / EG-Genehmigung: e13*98/14*0087*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 bis 169 Subaru Forester 215/50R17 A01) bis A10)
K04)M00) K01)
215/55R17
K04)M00)
225/50R17
K02)
235/50R17
K02)
235/45R17
K02)
e13*98/14*0087*06 1010/1035 5/100/56
Typ: SGS
ABE / EG-Genehmigung: e1*2001/116*0209*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 bis 169 Subaru Forester 215/50R17 A01) bis A10)
K04)M00) K01)
215/55R17
K04)M00)
225/50R17
K02)
235/50R17
K02)
235/45R17
K02)
e1*2001/116*0209*10 1010/1090(1150) 5/100/56
RA-000505-B0-104-13a~SB-5-100-56-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 13a
Seite : 3 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: SGG
ABE / EG-Genehmigung: e11*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 Subaru Forester 215/50R17 A01) bis A10)
K04) M00) K01)
215/55R17
K04) M00)
225/50R17
K02)
235/50R17
K02)
235/45R17
K02)
e11*2001/116*0242*02 1010/1035(0) 5/100/56
Typ: SGG
ABE / EG-Genehmigung: e11*2001/116*0317*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
115 bis 116 Subaru Forester 215/50R17 A01) bis A10)
K04) M00) K01)
215/55R17
K04) M00)
225/50R17
K02)
235/50R17
K02)
235/45R17
K02)
e11*2001/116*0317*01 1010/1035(0) 5/100/56
RA-000505-B0-104-13a~SB-5-100-56-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 13a
Seite : 4 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: SH
ABE / EG-Genehmigung: e13*2001/116*0982*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
108 bis 169 Subaru Forester 215/55R17 A01) bis A10)
M00) K01)K02)
215/60R17
M00)
225/50R17
225/55R17
K35)
235/50R17
K35)
e13*2001/116*0982*06 1080/1095 5/100/56
Typ: SHS
ABE / EG-Genehmigung: e1*2001/116*0485*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 169 Subaru Forester 215/55R17 A01) bis A10)
M00) K01)K02)
215/60R17
M00)
225/50R17
225/55R17
K35)
235/50R17
K35)
e1*2001/116*0485*05 1080/1140 (1180) 5/100/56
RA-000505-B0-104-13a~SB-5-100-56-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 13a
Seite : 5 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: BM/BR
ABE / EG-Genehmigung: e1*2007/46*0079*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 123 Subaru Legacy 205/50R17 A01) bis A10)E07)
K01)K02)M00)
205/55R17
K01)K02)K13)K22)K35)M00)
215/45R17
K03)
215/50R17
K01)K02)K35)M00)
225/45R17
K01)K02)
225/50R17
K01)K02)K13)K22)K27)K35)
235/45R17
K01)K02)K35)
245/40R17
K01)K02)K35)
245/45R17
K01)K02)K13)K22)K27)K35)
e1*2007/46*0079*03 1075/1060 (0) 5/100/56
RA-000505-B0-104-13a~SB-5-100-56-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 13a
Seite : 6 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: BM/BR
ABE / EG-Genehmigung: e1*2007/46*0079*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 123 Subaru Legacy Outback 215/60R17 A02) bis A10)
M00)
225/55R17
225/60R17
235/55R17
245/55R17
A01)K01)
255/50R17
A01)K01)K04)
191 Subaru Legacy Outback 225/55R17 A02) bis A10)
225/60R17
235/55R17
245/55R17
A01)K01)
255/50R17
A01)K01)K04)
e1*2007/46*0079*03 1075/1060 (0) 5/100/56
RA-000505-B0-104-13a~SB-5-100-56-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 13a
Seite : 7 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: BM/BRS
ABE / EG-Genehmigung: e13*2007/46*1074*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 123 Subaru Legacy 205/50R17 A01) bis A10)E07)
K01)K02)M00)
205/55R17
K01)K02)K13)K22)K35)M00)
215/45R17
K03)
215/50R17
K01)K02)K35)M00)
225/45R17
K01)K02)
225/50R17
K01)K02)K13)K22)K27)K35)
235/45R17
K01)K02)K35)
245/40R17
K01)K02)K35)
245/45R17
K01)K02)K13)K22)K27)K35)
e13*2007/46*1074*02 1120/1085 (0) 5/100/56
RA-000505-B0-104-13a~SB-5-100-56-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 13a
Seite : 8 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: BM/BRS
ABE / EG-Genehmigung: e13*2007/46*1074*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 123 Subaru Legacy Outback 215/60R17 A02) bis A10)
M00)
225/55R17
225/60R17
235/55R17
245/55R17
A01)K01)
255/50R17
A01)K01)K04)
191 Subaru Legacy Outback 215/60R17 A02) bis A10)
M00)
225/55R17
225/60R17
235/55R17
245/55R17
A01)K01)
255/50R17
A01)K01)K04)
e13*2007/46*1074*02 1105/1095 (0) 5/100/56
RA-000505-B0-104-13a~SB-5-100-56-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 13a
Seite : 9 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: BMG/BRG
ABE / EG-Genehmigung: e11*2007/46*0096*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
108 bis 120 Subaru Legacy LPG 205/50R17 A01) bis A10)E07)
K01)K02)M00)
205/55R17
K01)K02)K13)K22)K35)M00)
215/45R17
K03)
215/50R17
K01)K02)K35)M00)
225/45R17
K01)K02)
225/50R17
K01)K02)K13)K22)K27)K35)
235/45R17
K01)K02)K35)
245/40R17
K01)K02)K35)
245/45R17
K01)K02)K13)K22)K27)K35)
e13*2007/46*0096*02 1075/1060 (0) 5/100/56
Typ: BMG/BRG
ABE / EG-Genehmigung: e11*2007/46*0096*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 123 Subaru Legacy Outback 215/60R17 A02) bis A10)
LPG M00)
225/55R17
225/60R17
235/55R17
245/55R17
A01)K01)
255/50R17
A01)K01)K04)
e13*2007/46*0096*02 1075/1060 (0) 5/100/56
RA-000505-B0-104-13a~SB-5-100-56-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 13a
Seite : 10 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf ei-
nem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den Fahr-
zeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders ange-
geben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich gro-
ßem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile ver-
wendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutach-
ten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausge-
wuchtet werden.
RA-000505-B0-104-13a~SB-5-100-56-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 13a
Seite : 11 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
E07) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 18-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zu-
lassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeu-
ges zugelassen sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klem-
men bzw. auszuschneiden.
K27) An Achse 1 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K35) An Achse 2 ist die Radhausausschnittkante im Bereich von der Türhinterkante bis zur
Stoßfängeroberkante umzulegen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen Fel-
gengröße nach der ETRTO Norm nicht freigegeben.
Für das verwendete Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier be-
schriebenen Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nach-
zuweisen.
RA-000505-B0-104-13a~SB-5-100-56-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 13a
Seite : 12 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Die Anlage Nr. 13a mit den Blättern 1 bis 12 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 51R7805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 01.04.2011
RA-000505-B0-104-13a~SB-5-100-56-ET35_51R7805.docx
