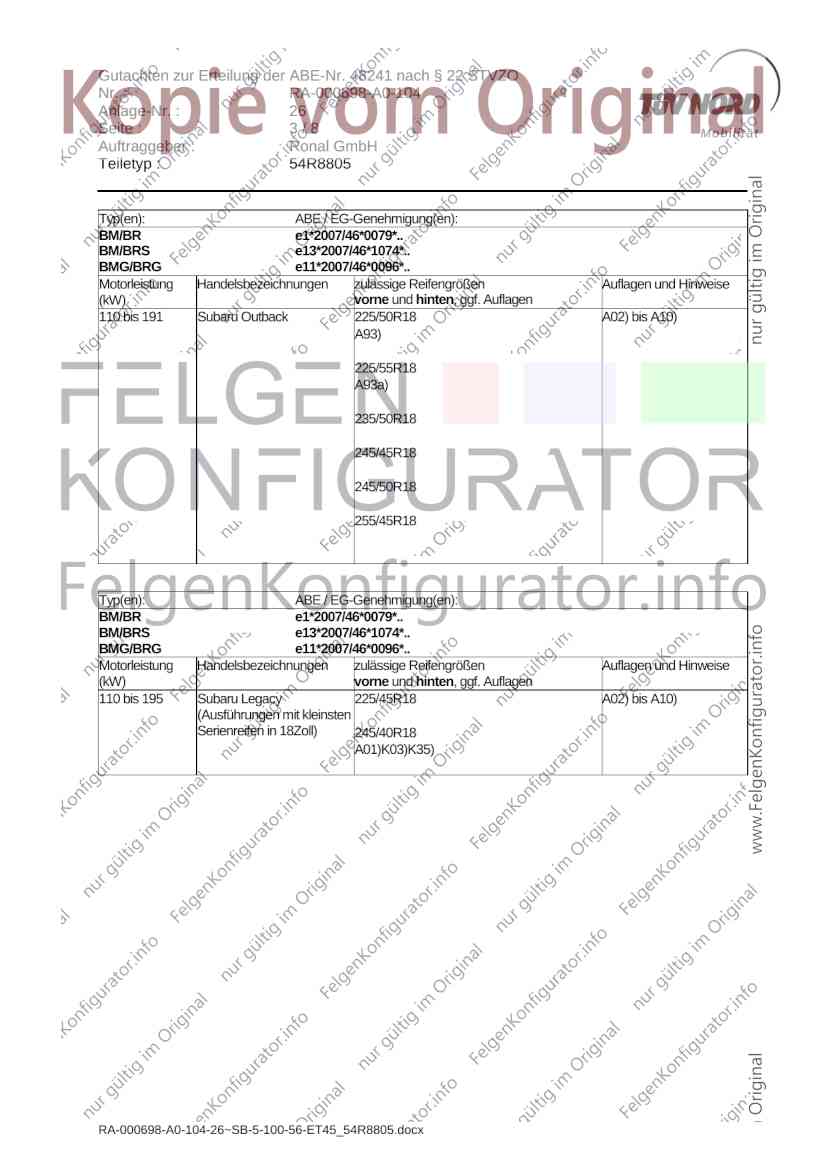

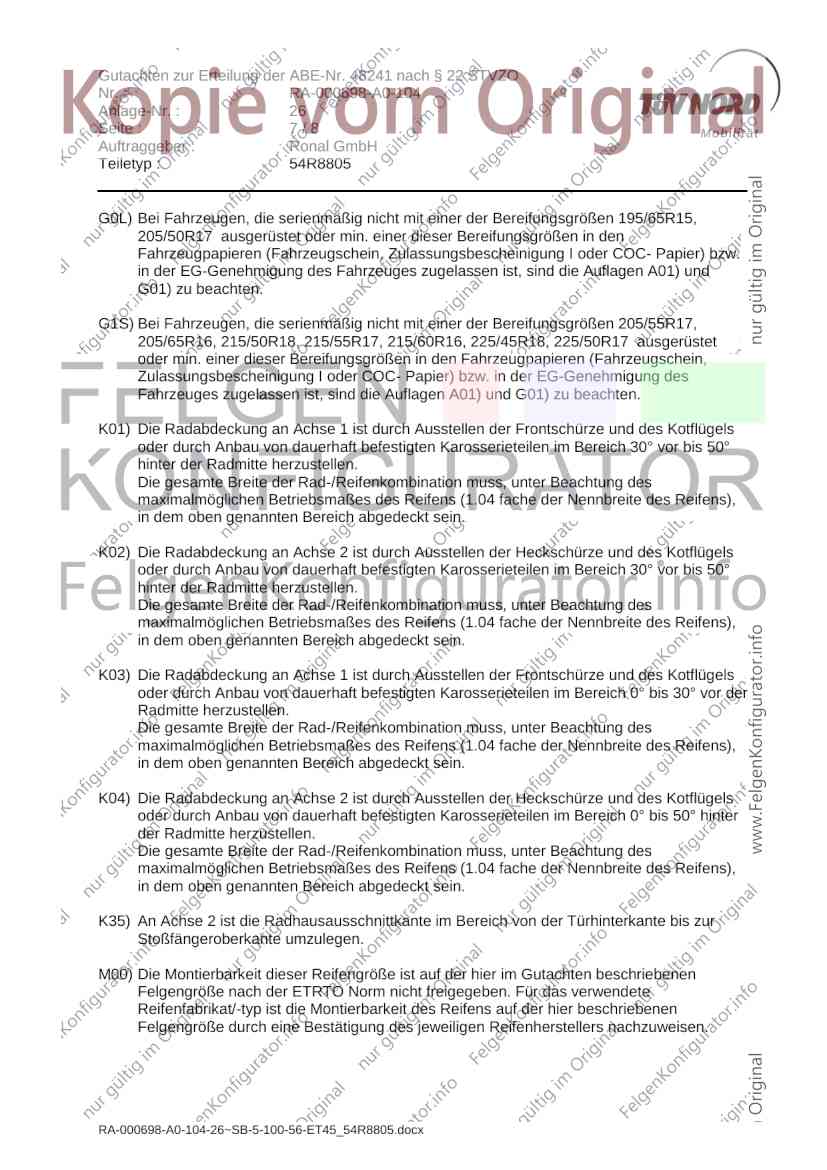

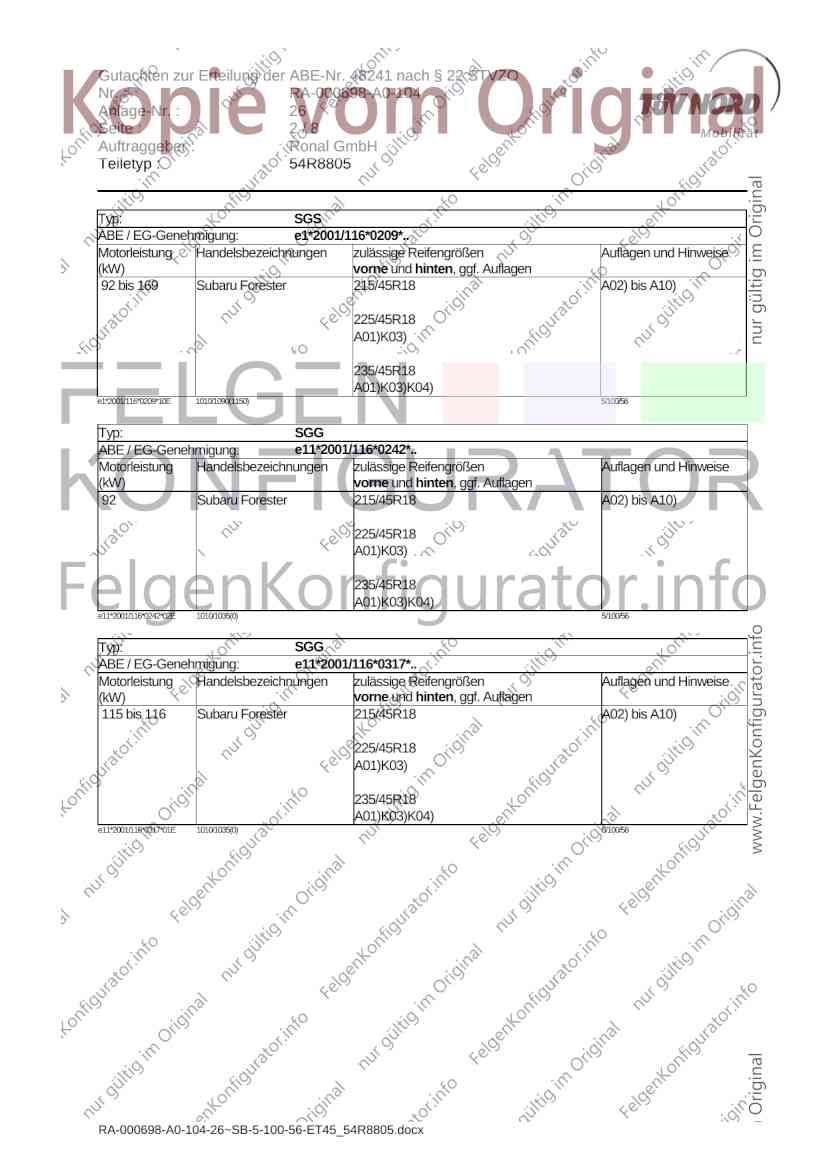

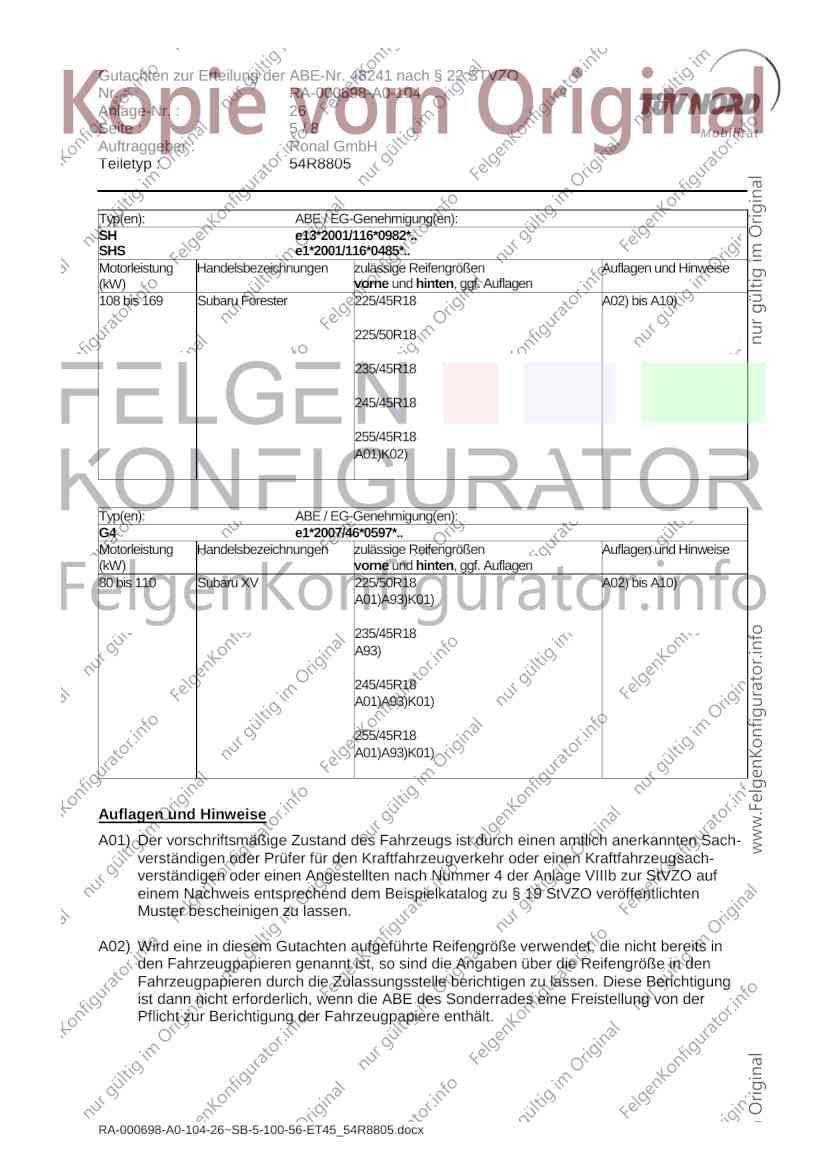

Gutachten zur Erteilung der ABE-Nr. 48241 nach § 22 STVZO
Nr. : RA-000698-A0-104
Anlage-Nr. : 26
Seite : 1/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R8805
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 54R8805.23
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø68 Ø56.1
geprüfte Radlast: 800 kg
bei Reifenabrollumfang: 2300 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Subaru / Japan
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
BM/BR, BM/BRS, BMG/BRG, Radmutter, Kegel 60°, Gewinde ZP50337 110 Nm
G3, G3G, G3S, SG, SGG, SGS, M12x1,25
SH, SHS, G4
Typ: SG
ABE / EG-Genehmigung: e13*98/14*0087*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 bis 169 Subaru Forester 215/45R18 A02) bis A10)
225/45R18
A01)K03)
235/45R18
A01)K03)K04)
e13*98/14*0087*06 1010/1035 5/100/56
RA-000698-A0-104-26~SB-5-100-56-ET45_54R8805.docx
Gutachten zur Erteilung der ABE-Nr. 48241 nach § 22 STVZO
Nr. : RA-000698-A0-104
Anlage-Nr. : 26
Seite : 2/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
Typ: SGS
ABE / EG-Genehmigung: e1*2001/116*0209*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 bis 169 Subaru Forester 215/45R18 A02) bis A10)
225/45R18
A01)K03)
235/45R18
A01)K03)K04)
e1*2001/116*0209*10E 1010/1090(1150) 5/100/56
Typ: SGG
ABE / EG-Genehmigung: e11*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 Subaru Forester 215/45R18 A02) bis A10)
225/45R18
A01)K03)
235/45R18
A01)K03)K04)
e11*2001/116*0242*02E 1010/1035(0) 5/100/56
Typ: SGG
ABE / EG-Genehmigung: e11*2001/116*0317*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
115 bis 116 Subaru Forester 215/45R18 A02) bis A10)
225/45R18
A01)K03)
235/45R18
A01)K03)K04)
e11*2001/116*0317*01E 1010/1035(0) 5/100/56
RA-000698-A0-104-26~SB-5-100-56-ET45_54R8805.docx
Gutachten zur Erteilung der ABE-Nr. 48241 nach § 22 STVZO
Nr. : RA-000698-A0-104
Anlage-Nr. : 26
Seite : 3/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
Typ(en): ABE / EG-Genehmigung(en):
BM/BR e1*2007/46*0079*..
BM/BRS e13*2007/46*1074*..
BMG/BRG e11*2007/46*0096*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 191 Subaru Outback 225/50R18 A02) bis A10)
A93)
225/55R18
A93a)
235/50R18
245/45R18
245/50R18
255/45R18
Typ(en): ABE / EG-Genehmigung(en):
BM/BR e1*2007/46*0079*..
BM/BRS e13*2007/46*1074*..
BMG/BRG e11*2007/46*0096*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 195 Subaru Legacy 225/45R18 A02) bis A10)
(Ausführungen mit kleinsten
Serienreifen in 18Zoll) 245/40R18
A01)K03)K35)
RA-000698-A0-104-26~SB-5-100-56-ET45_54R8805.docx
Gutachten zur Erteilung der ABE-Nr. 48241 nach § 22 STVZO
Nr. : RA-000698-A0-104
Anlage-Nr. : 26
Seite : 4/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
Typ(en): ABE / EG-Genehmigung(en):
BM/BR e1*2007/46*0079*..
BM/BRS e13*2007/46*1074*..
BMG/BRG e11*2007/46*0096*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 123 Subaru Legacy 215/40R18 A02) bis A10)
(Ausführungen mit kleinsten
Serienreifen in 16 oder 215/45R18
17Zoll)
225/40R18
225/45R18
G1S)
235/40R18
245/35R18
A01)K03)
245/40R18
A01)K03)K35)
Typ(en): ABE / EG-Genehmigung(en):
G3 e1*2001/116*0438*..
G3G e11*2001/116*0325*..
G3S e1*2001/116*0460*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
79 bis 195 Subaru Impreza 205/40R18 A02) bis A10)
T86)
205/40R18 M+S
T86)
205/45R18
G0L)M00)T86)
205/45R18 M+S
G0L)M00)T86)
215/40R18
215/40R18 M+S
RA-000698-A0-104-26~SB-5-100-56-ET45_54R8805.docx
Gutachten zur Erteilung der ABE-Nr. 48241 nach § 22 STVZO
Nr. : RA-000698-A0-104
Anlage-Nr. : 26
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
Typ(en): ABE / EG-Genehmigung(en):
SH e13*2001/116*0982*..
SHS e1*2001/116*0485*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
108 bis 169 Subaru Forester 225/45R18 A02) bis A10)
225/50R18
235/45R18
245/45R18
255/45R18
A01)K02)
Typ(en): ABE / EG-Genehmigung(en):
G4 e1*2007/46*0597*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 110 Subaru XV 225/50R18 A02) bis A10)
A01)A93)K01)
235/45R18
A93)
245/45R18
A01)A93)K01)
255/45R18
A01)A93)K01)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000698-A0-104-26~SB-5-100-56-ET45_54R8805.docx
Gutachten zur Erteilung der ABE-Nr. 48241 nach § 22 STVZO
Nr. : RA-000698-A0-104
Anlage-Nr. : 26
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
RA-000698-A0-104-26~SB-5-100-56-ET45_54R8805.docx
Gutachten zur Erteilung der ABE-Nr. 48241 nach § 22 STVZO
Nr. : RA-000698-A0-104
Anlage-Nr. : 26
Seite : 7/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
G0L) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
205/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G1S) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/55R17,
205/65R16, 215/50R18, 215/55R17, 215/60R16, 225/45R18, 225/50R17 ausgerüstet
oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K35) An Achse 2 ist die Radhausausschnittkante im Bereich von der Türhinterkante bis zur
Stoßfängeroberkante umzulegen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
RA-000698-A0-104-26~SB-5-100-56-ET45_54R8805.docx
Gutachten zur Erteilung der ABE-Nr. 48241 nach § 22 STVZO
Nr. : RA-000698-A0-104

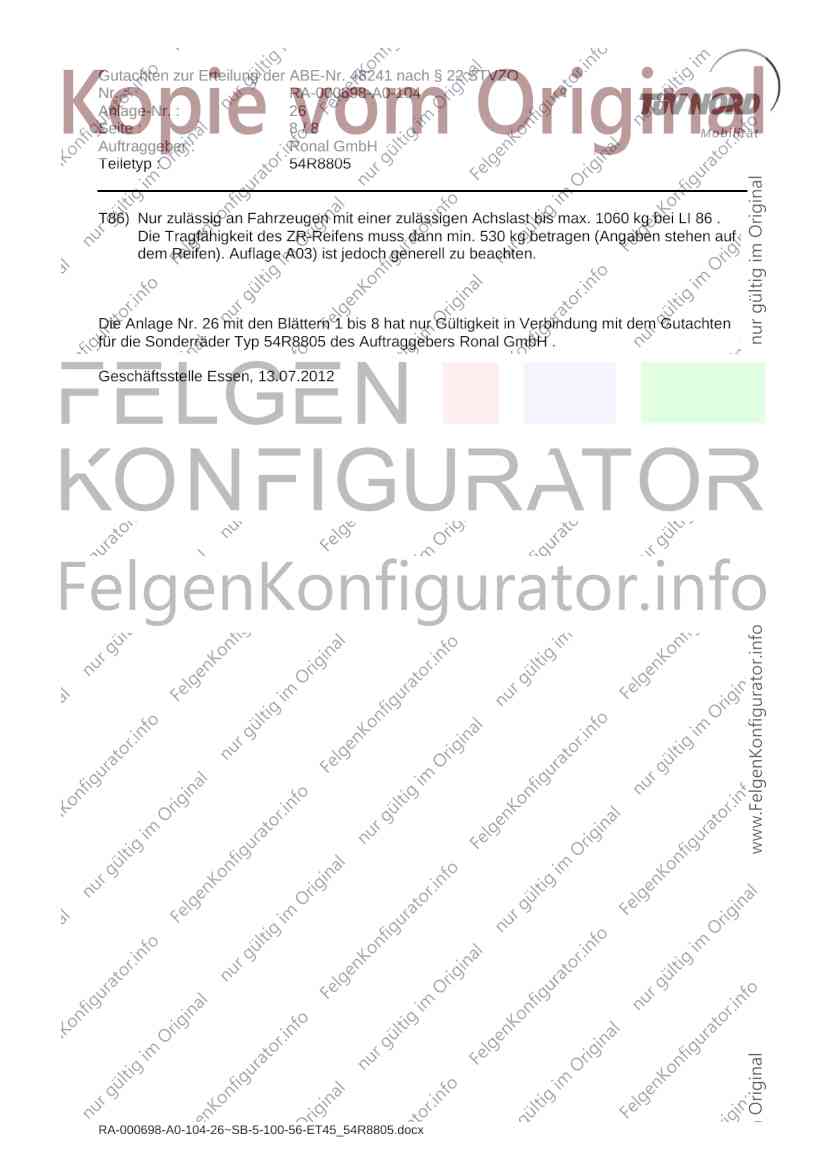

Anlage-Nr. : 26
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
T86) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1060 kg bei LI 86 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 530 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 26 mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 54R8805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 13.07.2012
RA-000698-A0-104-26~SB-5-100-56-ET45_54R8805.docx
