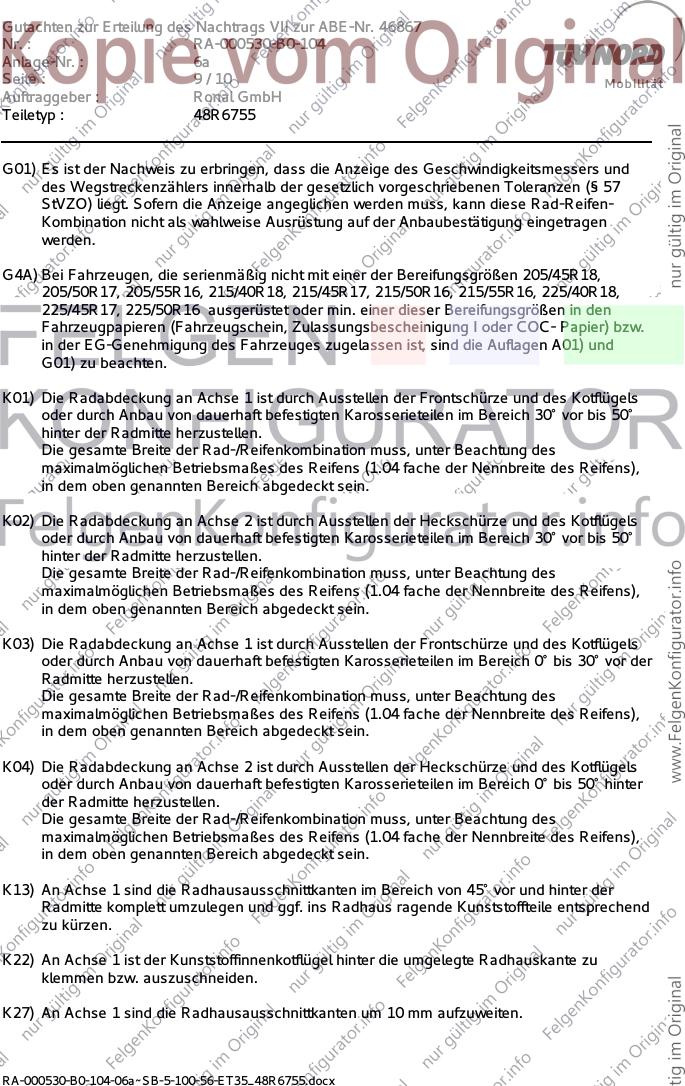

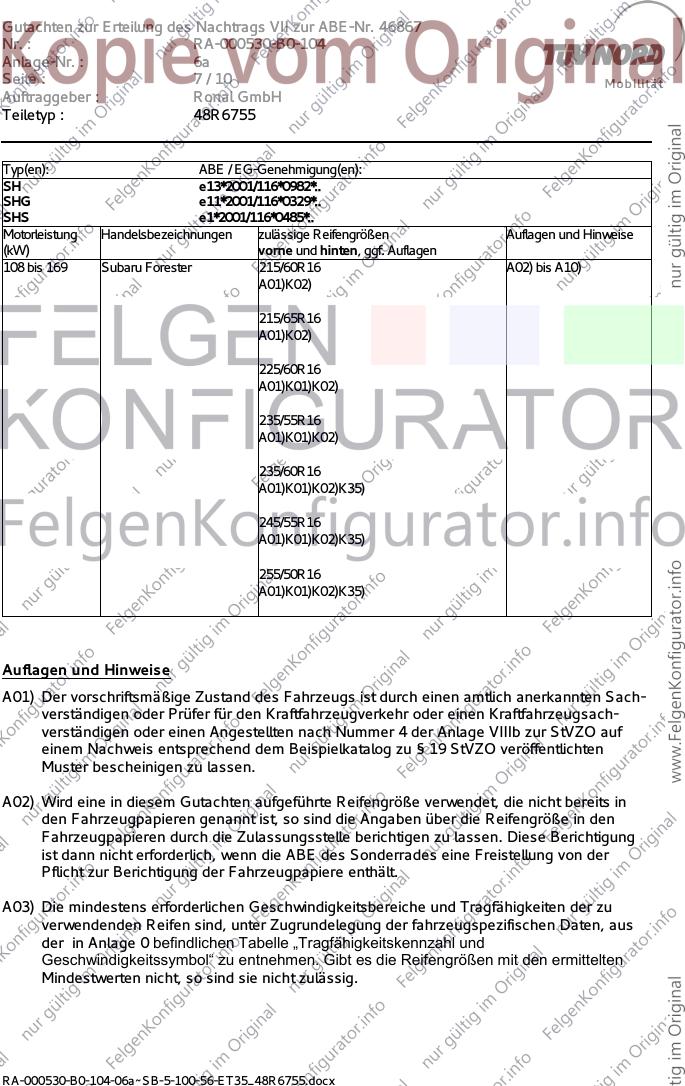

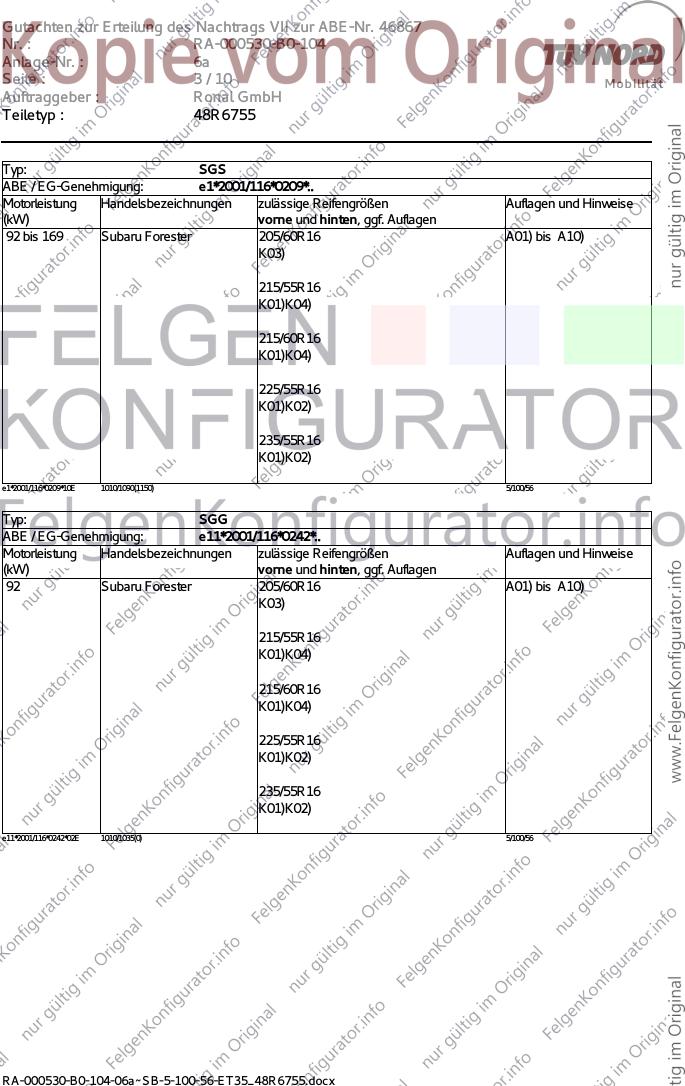

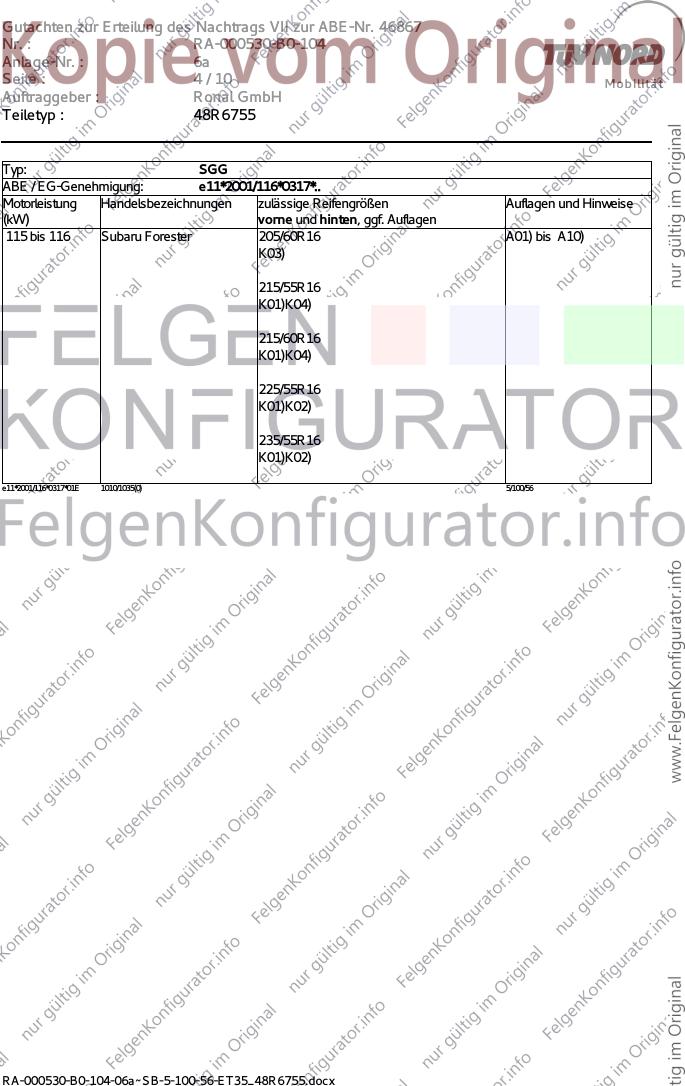

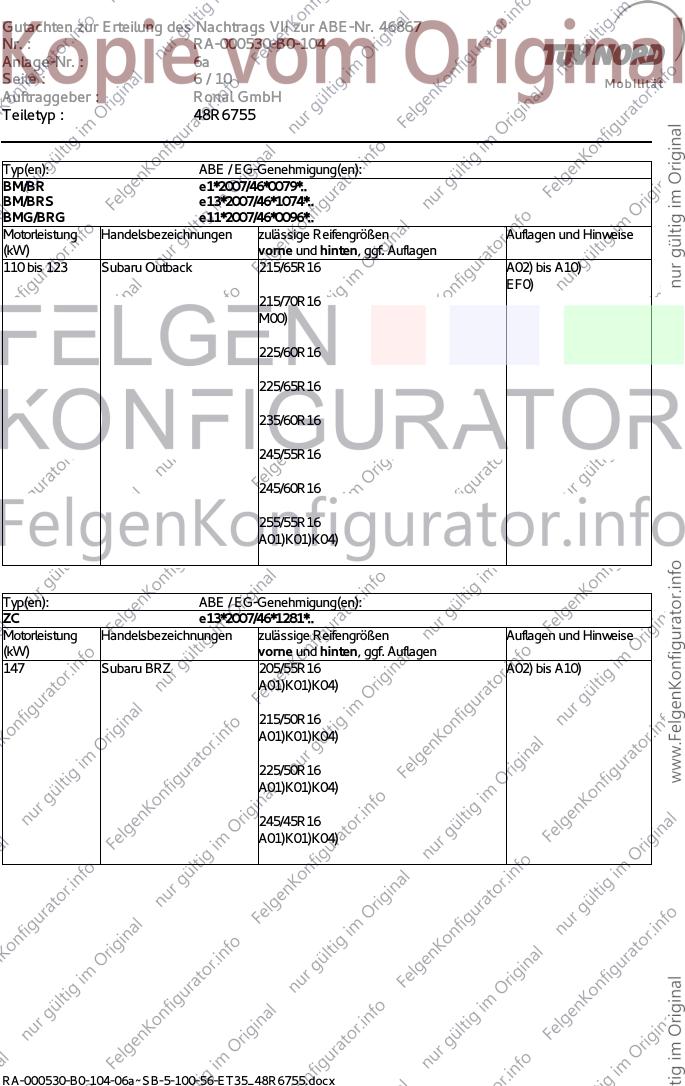

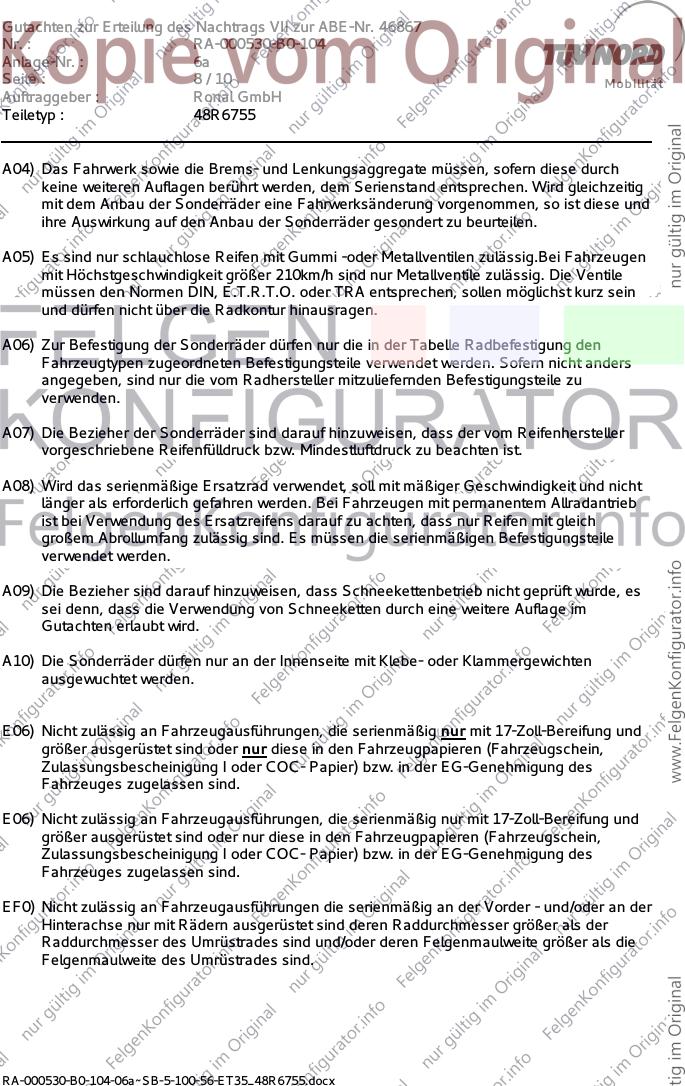

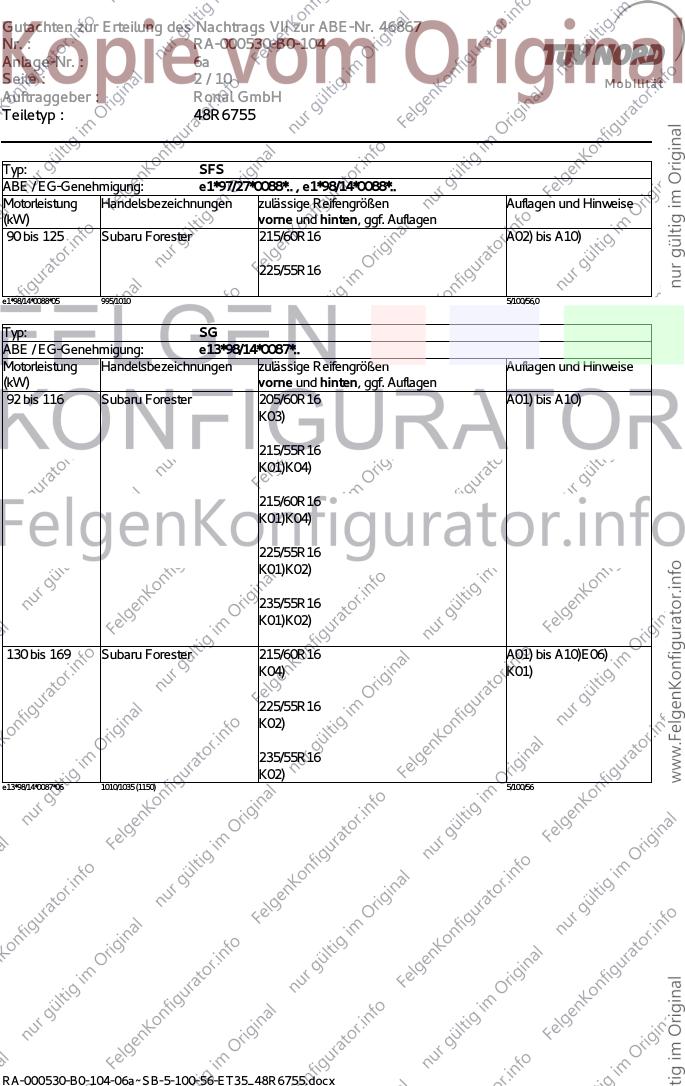

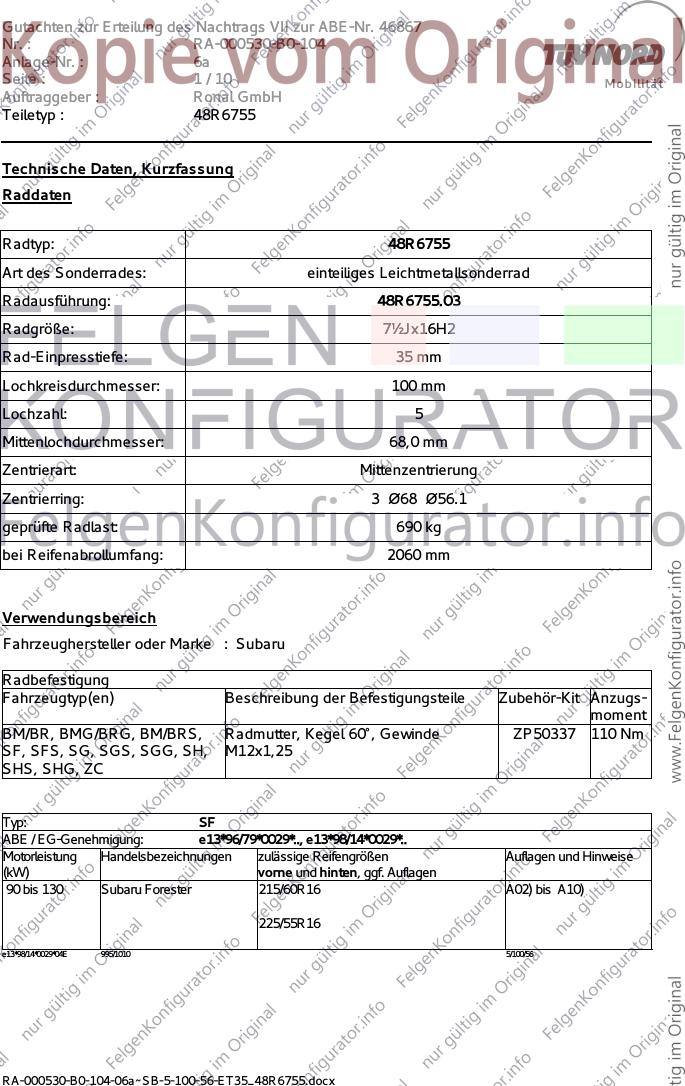

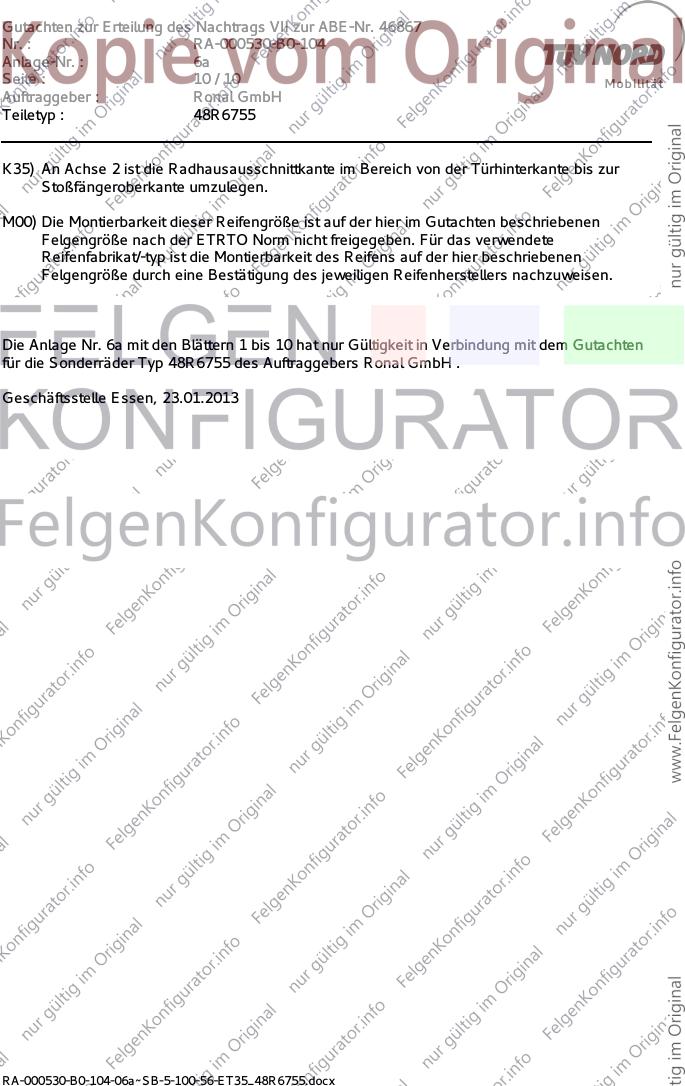

Gutachten zur Erteilung des Nachtrags VII zur ABE-Nr. 46867
Nr. : RA-000530-B0-104
Anlage-Nr. : 6a
Seite : 1 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R6755
Technische Daten, Kurzfassung
Raddaten
Radtyp: 48R6755
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 48R6755.03
Radgröße: 7½Jx16H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø68 Ø56.1
geprüfte Radlast: 690 kg
bei Reifenabrollumfang: 2060 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Subaru
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
BM/BR, BMG/BRG, BM/BRS, Radmutter, Kegel 60°, Gewinde ZP50337 110 Nm
SF, SFS, SG, SGS, SGG, SH, M12x1,25
SHS, SHG, ZC
Typ: SF
ABE / EG-Genehmigung: e13*96/79*0029*.., e13*98/14*0029*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 130 Subaru Forester 215/60R16 A02) bis A10)
225/55R16
e13*98/14*0029*04E 995/1010 5/100/56
RA-000530-B0-104-06a~SB-5-100-56-ET35_48R6755.docx
Gutachten zur Erteilung des Nachtrags VII zur ABE-Nr. 46867
Nr. : RA-000530-B0-104
Anlage-Nr. : 6a
Seite : 2 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R6755
Typ: SFS
ABE / EG-Genehmigung: e1*97/27*0088*.. , e1*98/14*0088*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 125 Subaru Forester 215/60R16 A02) bis A10)
225/55R16
e1*98/14*0088*05 995/1010 5/100/56,0
Typ: SG
ABE / EG-Genehmigung: e13*98/14*0087*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 bis 116 Subaru Forester 205/60R16 A01) bis A10)
K03)
215/55R16
K01)K04)
215/60R16
K01)K04)
225/55R16
K01)K02)
235/55R16
K01)K02)
130 bis 169 Subaru Forester 215/60R16 A01) bis A10)E06)
K04) K01)
225/55R16
K02)
235/55R16
K02)
e13*98/14*0087*06 1010/1035 (1150) 5/100/56
RA-000530-B0-104-06a~SB-5-100-56-ET35_48R6755.docx
Gutachten zur Erteilung des Nachtrags VII zur ABE-Nr. 46867
Nr. : RA-000530-B0-104
Anlage-Nr. : 6a
Seite : 3 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R6755
Typ: SGS
ABE / EG-Genehmigung: e1*2001/116*0209*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 bis 169 Subaru Forester 205/60R16 A01) bis A10)
K03)
215/55R16
K01)K04)
215/60R16
K01)K04)
225/55R16
K01)K02)
235/55R16
K01)K02)
e1*2001/116*0209*10E 1010/1090(1150) 5/100/56
Typ: SGG
ABE / EG-Genehmigung: e11*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 Subaru Forester 205/60R16 A01) bis A10)
K03)
215/55R16
K01)K04)
215/60R16
K01)K04)
225/55R16
K01)K02)
235/55R16
K01)K02)
e11*2001/116*0242*02E 1010/1035(0) 5/100/56
RA-000530-B0-104-06a~SB-5-100-56-ET35_48R6755.docx
Gutachten zur Erteilung des Nachtrags VII zur ABE-Nr. 46867
Nr. : RA-000530-B0-104
Anlage-Nr. : 6a
Seite : 4 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R6755
Typ: SGG
ABE / EG-Genehmigung: e11*2001/116*0317*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
115 bis 116 Subaru Forester 205/60R16 A01) bis A10)
K03)
215/55R16
K01)K04)
215/60R16
K01)K04)
225/55R16
K01)K02)
235/55R16
K01)K02)
e11*2001/116*0317*01E 1010/1035(0) 5/100/56
RA-000530-B0-104-06a~SB-5-100-56-ET35_48R6755.docx
Gutachten zur Erteilung des Nachtrags VII zur ABE-Nr. 46867
Nr. : RA-000530-B0-104
Anlage-Nr. : 6a

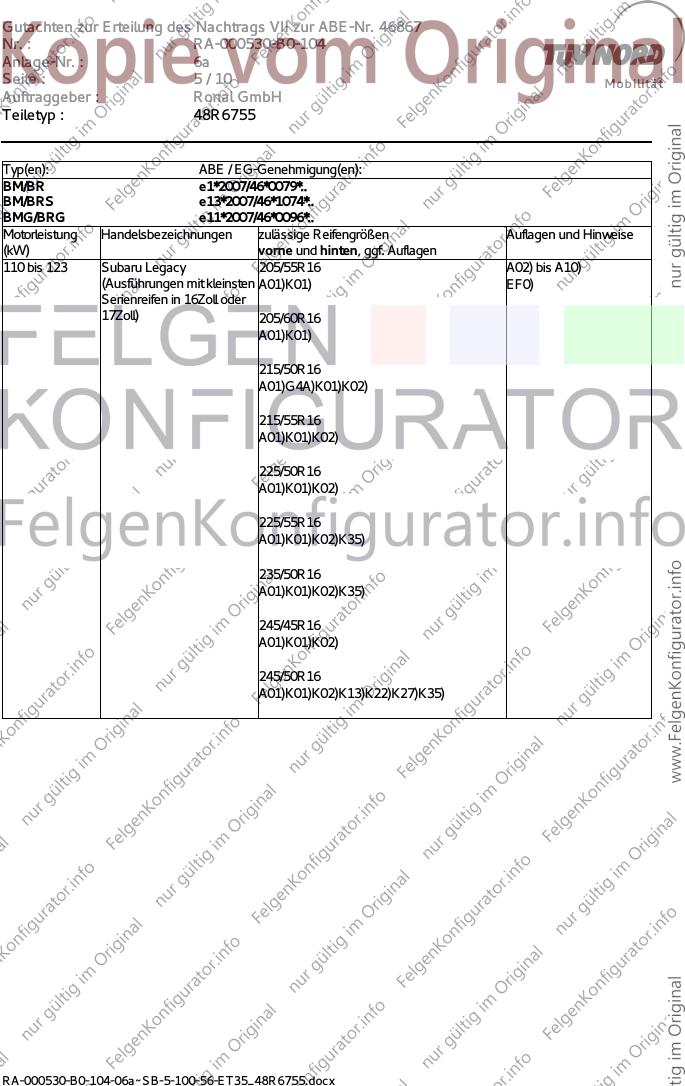

Seite : 5 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R6755
Typ(en): ABE / EG-Genehmigung(en):
BM/BR e1*2007/46*0079*..
BM/BRS e13*2007/46*1074*..
BMG/BRG e11*2007/46*0096*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 123 Subaru Legacy 205/55R16 A02) bis A10)
(Ausführungen mit kleinsten A01)K01) EF0)
Serienreifen in 16Zoll oder
17Zoll) 205/60R16
A01)K01)
215/50R16
A01)G4A)K01)K02)
215/55R16
A01)K01)K02)
225/50R16
A01)K01)K02)
225/55R16
A01)K01)K02)K35)
235/50R16
A01)K01)K02)K35)
245/45R16
A01)K01)K02)
245/50R16
A01)K01)K02)K13)K22)K27)K35)
RA-000530-B0-104-06a~SB-5-100-56-ET35_48R6755.docx
Gutachten zur Erteilung des Nachtrags VII zur ABE-Nr. 46867
Nr. : RA-000530-B0-104
Anlage-Nr. : 6a
Seite : 6 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R6755
Typ(en): ABE / EG-Genehmigung(en):
BM/BR e1*2007/46*0079*..
BM/BRS e13*2007/46*1074*..
BMG/BRG e11*2007/46*0096*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 123 Subaru Outback 215/65R16 A02) bis A10)
EF0)
215/70R16
M00)
225/60R16
225/65R16
235/60R16
245/55R16
245/60R16
255/55R16
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
ZC e13*2007/46*1281*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 Subaru BRZ 205/55R16 A02) bis A10)
A01)K01)K04)
215/50R16
A01)K01)K04)
225/50R16
A01)K01)K04)
245/45R16
A01)K01)K04)
RA-000530-B0-104-06a~SB-5-100-56-ET35_48R6755.docx
Gutachten zur Erteilung des Nachtrags VII zur ABE-Nr. 46867
Nr. : RA-000530-B0-104
Anlage-Nr. : 6a
Seite : 7 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R6755
Typ(en): ABE / EG-Genehmigung(en):
SH e13*2001/116*0982*..
SHG e11*2001/116*0329*..
SHS e1*2001/116*0485*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
108 bis 169 Subaru Forester 215/60R16 A02) bis A10)
A01)K02)
215/65R16
A01)K02)
225/60R16
A01)K01)K02)
235/55R16
A01)K01)K02)
235/60R16
A01)K01)K02)K35)
245/55R16
A01)K01)K02)K35)
255/50R16
A01)K01)K02)K35)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000530-B0-104-06a~SB-5-100-56-ET35_48R6755.docx
Gutachten zur Erteilung des Nachtrags VII zur ABE-Nr. 46867
Nr. : RA-000530-B0-104
Anlage-Nr. : 6a
Seite : 8 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R6755
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
E06) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 17-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E06) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 17-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
RA-000530-B0-104-06a~SB-5-100-56-ET35_48R6755.docx
Gutachten zur Erteilung des Nachtrags VII zur ABE-Nr. 46867
Nr. : RA-000530-B0-104
Anlage-Nr. : 6a
Seite : 9 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R6755
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G4A) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/45R18,
205/50R17, 205/55R16, 215/40R18, 215/45R17, 215/50R16, 215/55R16, 225/40R18,
225/45R17, 225/50R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K27) An Achse 1 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
RA-000530-B0-104-06a~SB-5-100-56-ET35_48R6755.docx
Gutachten zur Erteilung des Nachtrags VII zur ABE-Nr. 46867
Nr. : RA-000530-B0-104
Anlage-Nr. : 6a
Seite : 10 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R6755
K35) An Achse 2 ist die Radhausausschnittkante im Bereich von der Türhinterkante bis zur
Stoßfängeroberkante umzulegen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
Die Anlage Nr. 6a mit den Blättern 1 bis 10 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 48R6755 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 23.01.2013
RA-000530-B0-104-06a~SB-5-100-56-ET35_48R6755.docx
