Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 22 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 08.07.2015
__________________________________________________________________________________________________________________
Seite: 1 von 5
Fahrzeughersteller : FUJI HEAVY IND.(J)
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 48
Lochkreis (mm)/Lochzahl : 100/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
100548561/P3IX ZH7070/P3IX PCD100 ohne 56,1 705 2250 03/12
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FUJI HEAVY IND.(J)
Befestigungsteile : Kegelbund-muttern M12x1,25, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK 60; Radbefestigung: Serie
Anzugsmoment der Befestigungsteile : 98 Nm für Typ : BL/BP; BL/BPS; SG; SGS; SH; SHS
100 Nm für Typ : BE/BH; BE/BHS; GD/GG; GD/GGS; G3; G4
120 Nm für Typ : BM/BR; BM/BRS; GC/GF; SJ; ZC
Verkaufsbezeichnung: FORESTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SH e13*2001/116*0982*.. 108 - 169 215/55R17 51G Kombi; Allradantrieb;
SHS e1*2001/116*0485*.. 215/60R17 96 10B; 11B; 11G; 11H;
225/50R17 94 12K; 51A; 71K; 721;
225/55R17 51G 725; 73C; 74C
SJ e13*2007/46*1305*.. 108 - 177 225/55R17 97 12A Kombi; Allradantrieb;
225/60R17 99 12T 10B; 11B; 11G; 11H;
235/55R17 99 12A 12K; 51A; 573; 71C;
235/60R17 102 12A 71K; 721; 725; 73C;
245/50R17 99 11A; 12A; 24J 74C; 76S
245/55R17 102 11A; 12A; 24J
110 215/60R17 96 124
215/65R17 99 12A
Verkaufsbezeichnung: IMPREZA, SUBARU XV
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G4 e1*2007/46*0597*.. 80 - 110 215/50R17 91 122; 52J Subaru XV;
215/55R17 12T; 51G; 52J Allradantrieb;
225/50R17 94 12O 10B; 11B; 11G; 11H;
225/55R17 12T; 51G 51A; 573; 71K; 721;
235/50R17 96 12A 725; 729; 73C; 74C
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 22 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 08.07.2015
__________________________________________________________________________________________________________________
Seite: 2 von 5
Verkaufsbezeichnung: IMPREZA, SUBARU XV
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G4 e1*2007/46*0597*.. 84 205/50R17 M+S 51G; 52J Impreza;
10B; 11G; 11H; 12K;
51A; 71K; 721; 725;
73C; 74C
Verkaufsbezeichnung: LEGACY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BL/BP e1*2001/116*0228*.., 101 - 121 215/45R17 87W 5ET nicht Outback; Kombi;
e1*2001/116*0256*.. 101 - 180 205/50R17 51G Stufenheck;
BL/BPS e1*2001/116*0256*.. 205/50R17 89W 5FE Allradantrieb;
205/50R17 93 10B; 11B; 11G; 11H;
215/45R17 91W 12A; 51A; 71K; 721;
225/45R17 90W 725; 73C; 74C; 76S
180 215/50R17 51G
BL/BP e1*2001/116*0228*.., 121 - 180 205/50R17 51G nur Outback;
e1*2001/116*0256*.. 215/55R17 51G Allradantrieb;
BL/BPS e1*2001/116*0256*.. 225/45R17 51G 10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
725; 73C; 74C
BM/BR e1*2007/46*0079*.. 110 - 191 215/55R17 94 nur Outback; Kombi;
BM/BRS e13*2007/46*1074*.. 215/60R17 51G Allradantrieb;
225/50R17 94 10B; 11B; 11G; 11H;
225/55R17 51G 12K; 51A; 573; 71K;
225/60R17 51G 721; 725; 729; 73C;
235/50R17 96 74C; 76S
235/55R17 99
245/50R17 99
245/55R17 102
Verkaufsbezeichnung: SUBARU FORESTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SG e1*2001/116*0209*.., 101 - 169 215/50R17 91 ab e13*98/14*0087*03;
e13*98/14*0087*.. 215/55R17 51G ab
e1*2001/116*0209*07;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74C
Verkaufsbezeichnung: SUBARU IMPREZA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GD/GG e1*98/14*0145*.. 160 205/45R17 84W nur Limousine
GD/GGS e1*98/14*0163*.. 160 - 169 205/45R17 88 Allradantrieb;
160 - 195 205/50R17 51G 10B; 11B; 11G; 11H;
215/45R17 91 12A; 51A; 71K; 721;
225/45R17 90 725; 73C; 74C; 76T;
836
G3 e1*2001/116*0438*.. 79 - 169 205/50R17 89 Schrägheck;
215/45R17 87 Allradantrieb;
225/45R17 91 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 73C; 74C
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 22 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 08.07.2015
__________________________________________________________________________________________________________________

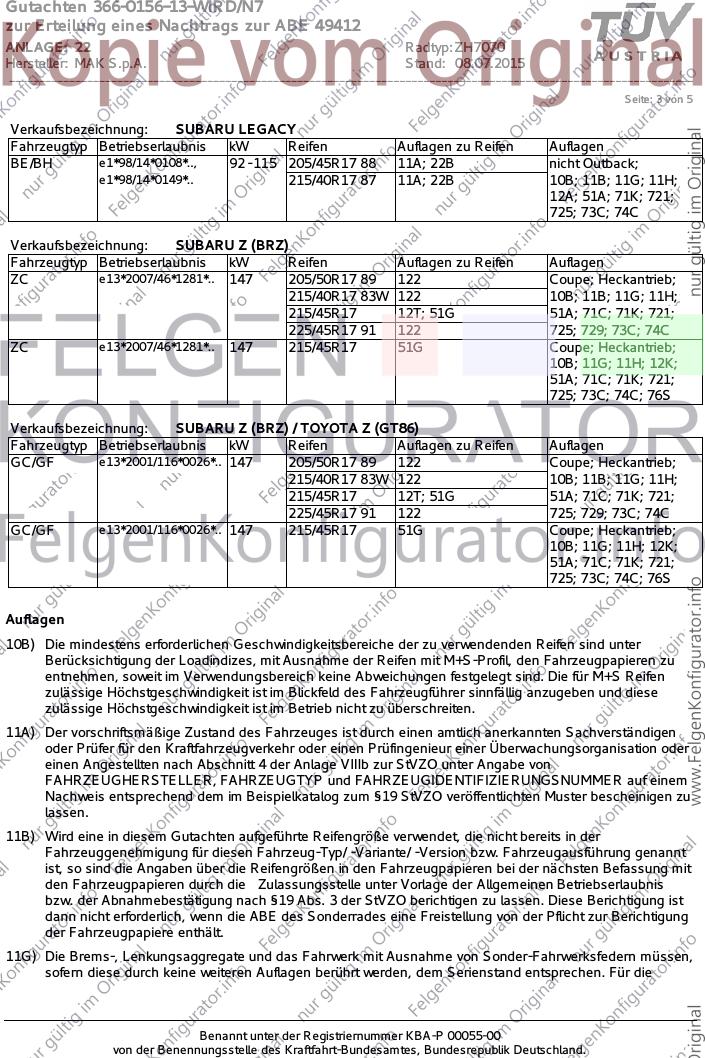

Seite: 3 von 5
Verkaufsbezeichnung: SUBARU LEGACY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BE/BH e1*98/14*0108*.., 92 - 115 205/45R17 88 11A; 22B nicht Outback;
e1*98/14*0149*.. 215/40R17 87 11A; 22B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74C
Verkaufsbezeichnung: SUBARU Z (BRZ)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ZC e13*2007/46*1281*.. 147 205/50R17 89 122 Coupe; Heckantrieb;
215/40R17 83W 122 10B; 11B; 11G; 11H;
215/45R17 12T; 51G 51A; 71C; 71K; 721;
225/45R17 91 122 725; 729; 73C; 74C
ZC e13*2007/46*1281*.. 147 215/45R17 51G Coupe; Heckantrieb;
10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74C; 76S
Verkaufsbezeichnung: SUBARU Z (BRZ) / TOYOTA Z (GT86)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GC/GF e13*2001/116*0026*.. 147 205/50R17 89 122 Coupe; Heckantrieb;
215/40R17 83W 122 10B; 11B; 11G; 11H;
215/45R17 12T; 51G 51A; 71C; 71K; 721;
225/45R17 91 122 725; 729; 73C; 74C
GC/GF e13*2001/116*0026*.. 147 215/45R17 51G Coupe; Heckantrieb;
10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74C; 76S
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 22 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 08.07.2015
__________________________________________________________________________________________________________________
Seite: 4 von 5
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
122) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
124) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 8 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 22 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 08.07.2015
__________________________________________________________________________________________________________________
Seite: 5 von 5
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 18-Zoll-Rädern ausgerüstet
sind.Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
836) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 326mm
(Dicke 30mm) an der Vorderachse nicht zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
