Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48241
Nr. : RA-000698-D0-104
Anlage-Nr. : 26
Seite : 1 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R8805
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 54R8805.23
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø68 Ø56.1
geprüfte Radlast: 800 kg
bei Reifenabrollumfang: 2300 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Subaru / Japan
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
BL/BP, BL/BPS, BLG/BPG, Radmutter, Kegel 60°, Gewinde ZP50337 110 Nm
BM/BR, BM/BRS, BMG/BRG, M12x1,25
G3, G3G, G3S, G4, SG, SGG,
SGS, SH, SHG, SHS, SJ, ZC
RA-000698-D0-104-26~SB-5-100-56-ET45_54R8805.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48241
Nr. : RA-000698-D0-104
Anlage-Nr. : 26

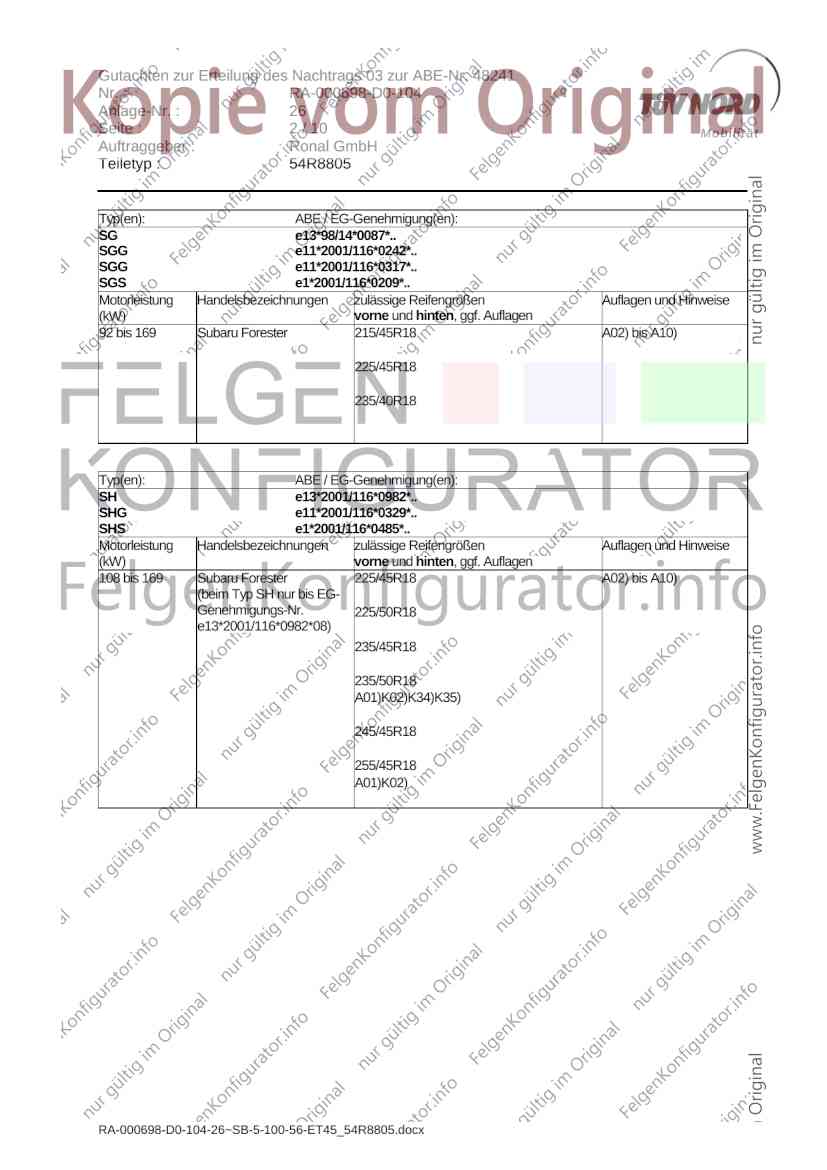

Seite : 2 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
Typ(en): ABE / EG-Genehmigung(en):
SG e13*98/14*0087*..
SGG e11*2001/116*0242*..
SGG e11*2001/116*0317*..
SGS e1*2001/116*0209*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 bis 169 Subaru Forester 215/45R18 A02) bis A10)
225/45R18
235/40R18
Typ(en): ABE / EG-Genehmigung(en):
SH e13*2001/116*0982*..
SHG e11*2001/116*0329*..
SHS e1*2001/116*0485*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
108 bis 169 Subaru Forester 225/45R18 A02) bis A10)
(beim Typ SH nur bis EG-
Genehmigungs-Nr. 225/50R18
e13*2001/116*0982*08)
235/45R18
235/50R18
A01)K02)K34)K35)
245/45R18
255/45R18
A01)K02)
RA-000698-D0-104-26~SB-5-100-56-ET45_54R8805.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48241
Nr. : RA-000698-D0-104
Anlage-Nr. : 26

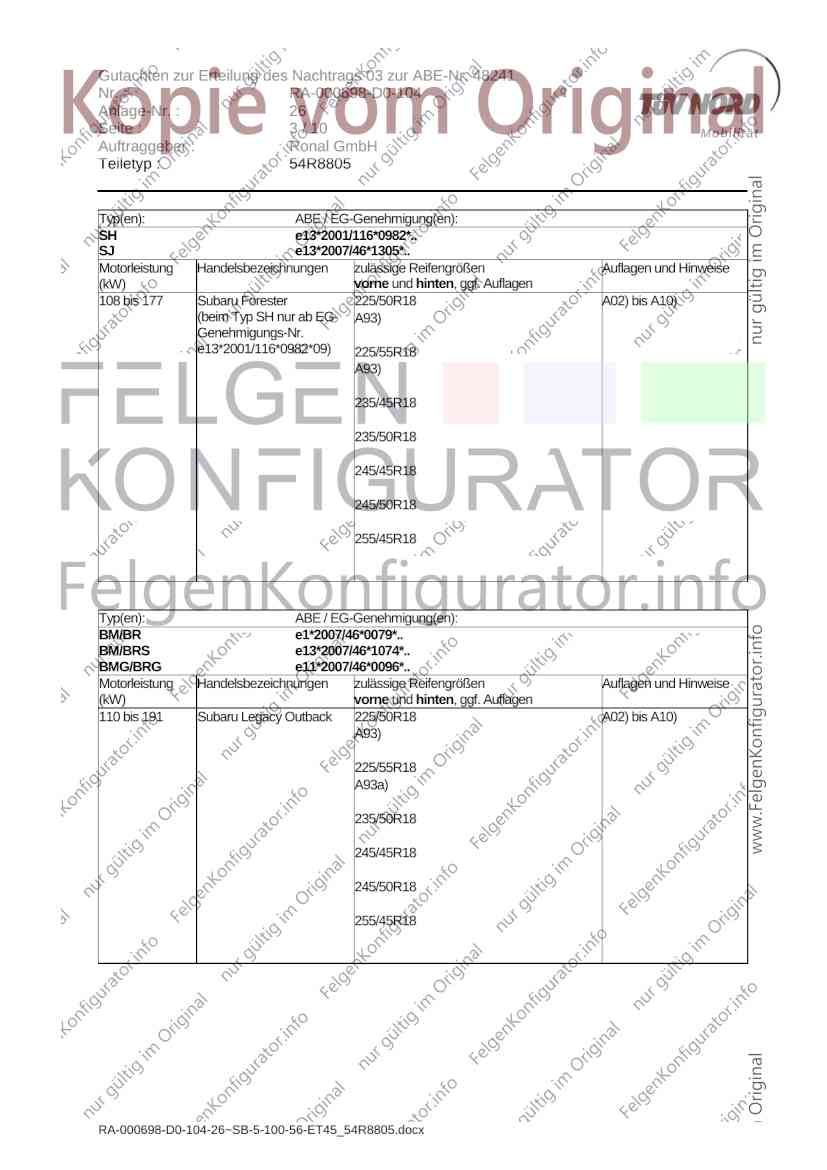

Seite : 3 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
Typ(en): ABE / EG-Genehmigung(en):
SH e13*2001/116*0982*..
SJ e13*2007/46*1305*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
108 bis 177 Subaru Forester 225/50R18 A02) bis A10)
(beim Typ SH nur ab EG- A93)
Genehmigungs-Nr.
e13*2001/116*0982*09) 225/55R18
A93)
235/45R18
235/50R18
245/45R18
245/50R18
255/45R18
Typ(en): ABE / EG-Genehmigung(en):
BM/BR e1*2007/46*0079*..
BM/BRS e13*2007/46*1074*..
BMG/BRG e11*2007/46*0096*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 191 Subaru Legacy Outback 225/50R18 A02) bis A10)
A93)
225/55R18
A93a)
235/50R18
245/45R18
245/50R18
255/45R18
RA-000698-D0-104-26~SB-5-100-56-ET45_54R8805.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48241
Nr. : RA-000698-D0-104
Anlage-Nr. : 26

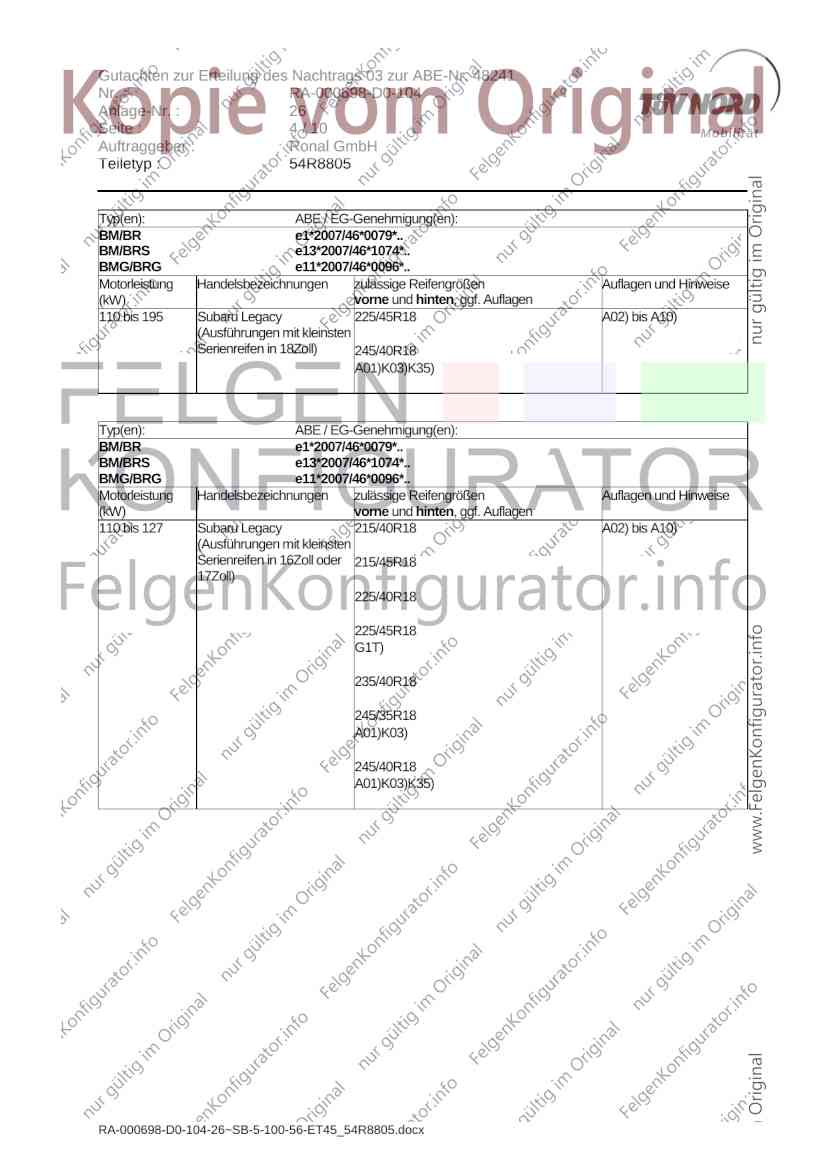

Seite : 4 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
Typ(en): ABE / EG-Genehmigung(en):
BM/BR e1*2007/46*0079*..
BM/BRS e13*2007/46*1074*..
BMG/BRG e11*2007/46*0096*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 195 Subaru Legacy 225/45R18 A02) bis A10)
(Ausführungen mit kleinsten
Serienreifen in 18Zoll) 245/40R18
A01)K03)K35)
Typ(en): ABE / EG-Genehmigung(en):
BM/BR e1*2007/46*0079*..
BM/BRS e13*2007/46*1074*..
BMG/BRG e11*2007/46*0096*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 127 Subaru Legacy 215/40R18 A02) bis A10)
(Ausführungen mit kleinsten
Serienreifen in 16Zoll oder 215/45R18
17Zoll)
225/40R18
225/45R18
G1T)
235/40R18
245/35R18
A01)K03)
245/40R18
A01)K03)K35)
RA-000698-D0-104-26~SB-5-100-56-ET45_54R8805.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48241
Nr. : RA-000698-D0-104
Anlage-Nr. : 26
Seite : 5 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
Typ(en): ABE / EG-Genehmigung(en):
BL/BP e1*2001/116*0228*..
BL/BPS e1*2001/116*0256*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
180 Subaru Legacy 205/45R18 A02) bis A10)
(Ausführungen mit M00)N215)T86) E41)
Serienreifen 215/45R18
ww. 215/50R17 jedoch nicht 205/45R18 M+S
Ausführung Outback) M00)T86)W215)
215/45R18
A01)K03)
225/40R18
A01)K01)K15)
Typ(en): ABE / EG-Genehmigung(en):
BL/BP e1*2001/116*0228*..
BL/BPS e1*2001/116*0256*..
BLG/BPG e11*2001/116*0240*..
BLG/BPG e11*2001/116*0318*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
101 bis 127 Subaru Legacy 205/45R18 A02) bis A10)
(Ausführungen ohne M00)T86) E42)
Serienreifen 215/45R18 od.
215/50R17 und nicht 215/40R18
Ausführung Outback) A01)K03)T89)
215/45R18
A01)K03)
225/40R18
A01)K01)K15)
225/45R18
A01)K01)K15)
235/35R18
A01)K01)
RA-000698-D0-104-26~SB-5-100-56-ET45_54R8805.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48241
Nr. : RA-000698-D0-104
Anlage-Nr. : 26
Seite : 6 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
Typ(en): ABE / EG-Genehmigung(en):
G3 e1*2001/116*0438*..
G3G e11*2001/116*0325*..
G3S e1*2001/116*0460*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
79 bis 195 Subaru Impreza 205/40R18 A02) bis A10)
T86)
205/45R18
G0L)M00)T86)
215/40R18
Typ(en): ABE / EG-Genehmigung(en):
G4 e1*2007/46*0597*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 110 Subaru XV 225/50R18 A02) bis A10)
A01)A93)K01)
235/45R18
A93)
245/45R18
A01)A93)K01)
255/45R18
A01)A93)K01)
RA-000698-D0-104-26~SB-5-100-56-ET45_54R8805.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48241
Nr. : RA-000698-D0-104
Anlage-Nr. : 26
Seite : 7 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
Typ(en): ABE / EG-Genehmigung(en):
ZC e13*2007/46*1281*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 Subaru BRZ 205/40R18 A02) bis A10)
A94)
215/40R18
A94)
225/35R18
A94)
225/40R18
A94)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/40R18 225/35R18 A02) bis A10)
A94) V00)
205/40R18 235/35R18 A02) bis A10)
A94) V00)
215/40R18 245/35R18 A02) bis A10)
A94) V00)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
RA-000698-D0-104-26~SB-5-100-56-ET45_54R8805.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48241
Nr. : RA-000698-D0-104
Anlage-Nr. : 26
Seite : 8 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E41) Nur zulässig an Fahrzeugausführungen die, mit der Reifengröße 215/50R17 oder
215/45R18 serienmäßig ausgerüstet sind oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung de Fahrzeuges zugelassen sind.
E42) Nicht zulässig an Fahrzeugausführungen die, mit der Reifengröße 215/50R17 oder
215/45R18 serienmäßig ausgerüstet sind oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung de Fahrzeuges zugelassen sind.
RA-000698-D0-104-26~SB-5-100-56-ET45_54R8805.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48241
Nr. : RA-000698-D0-104
Anlage-Nr. : 26

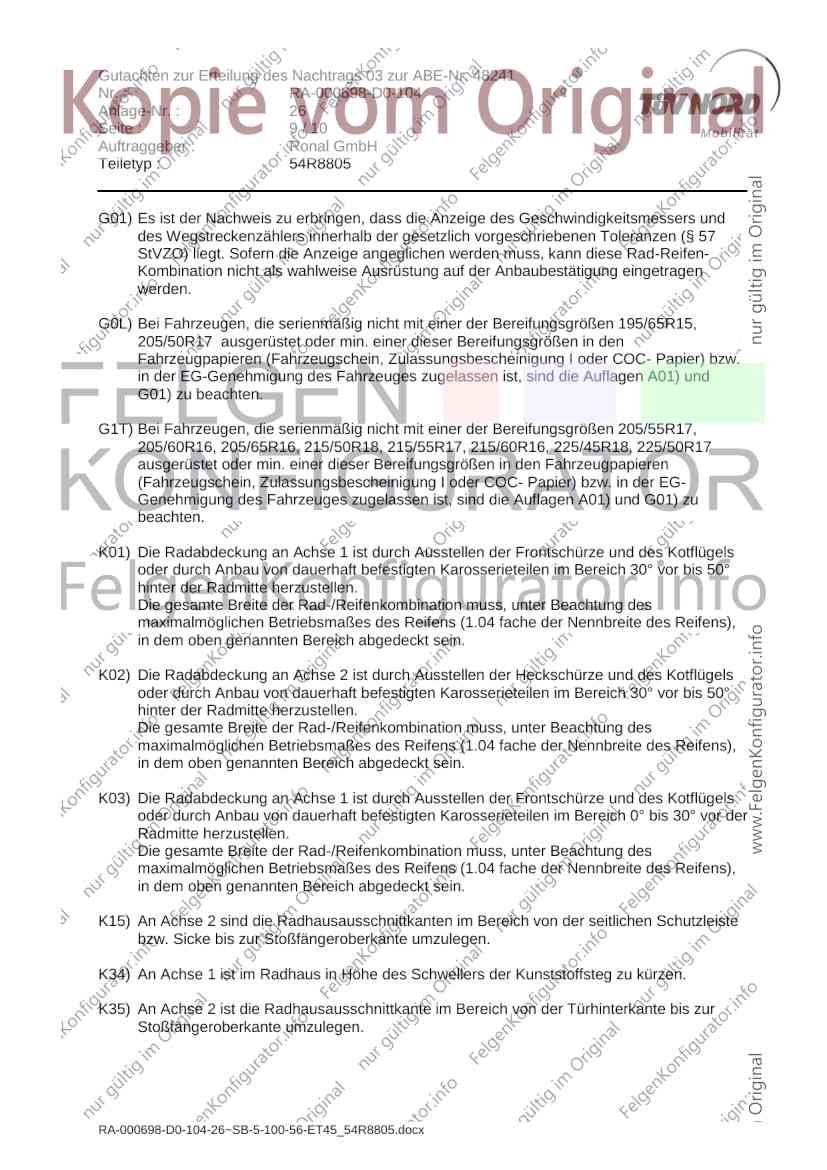

Seite : 9 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0L) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
205/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G1T) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/55R17,
205/60R16, 205/65R16, 215/50R18, 215/55R17, 215/60R16, 225/45R18, 225/50R17
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K34) An Achse 1 ist im Radhaus in Höhe des Schwellers der Kunststoffsteg zu kürzen.
K35) An Achse 2 ist die Radhausausschnittkante im Bereich von der Türhinterkante bis zur
Stoßfängeroberkante umzulegen.
RA-000698-D0-104-26~SB-5-100-56-ET45_54R8805.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48241
Nr. : RA-000698-D0-104
Anlage-Nr. : 26
Seite : 10 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T86) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1060 kg bei LI 86 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 530 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T89) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1160 kg bei LI 89 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 580 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
W215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 215/ .. oder größer ausgerüstet sind
und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
DDie Anlage Nr. 26 mit den Blättern 1 bis 10 hat nur Gültigkeit in Verbindung mit dem
Gutachten für die Sonderräder Typ 54R8805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 18.03.2016
RA-000698-D0-104-26~SB-5-100-56-ET45_54R8805.docx
