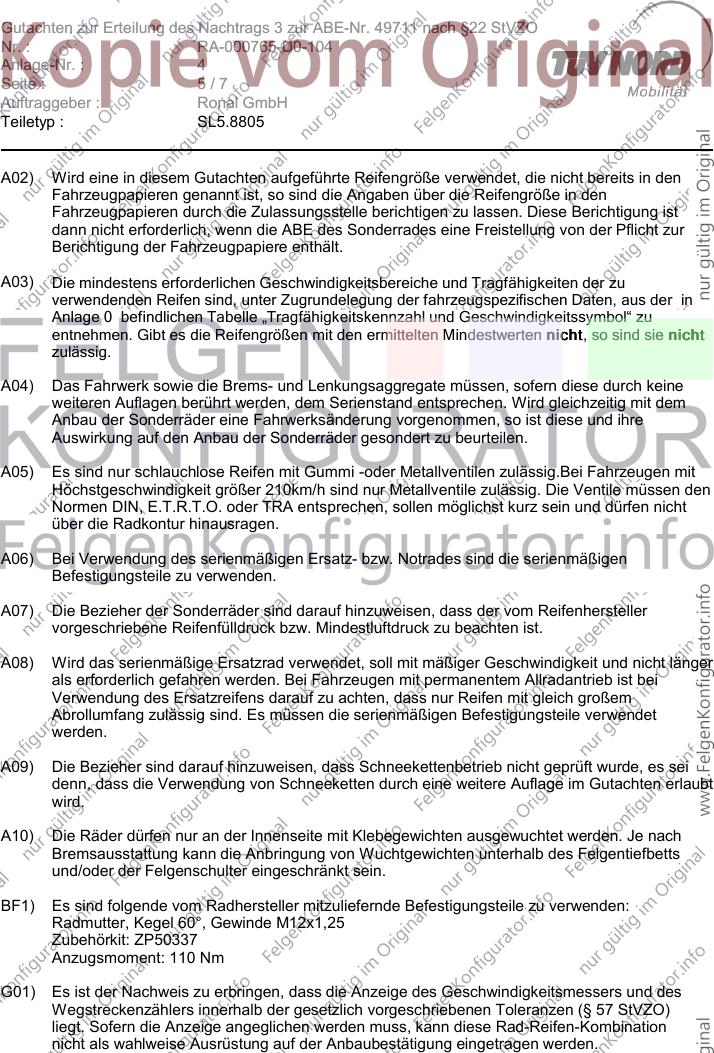

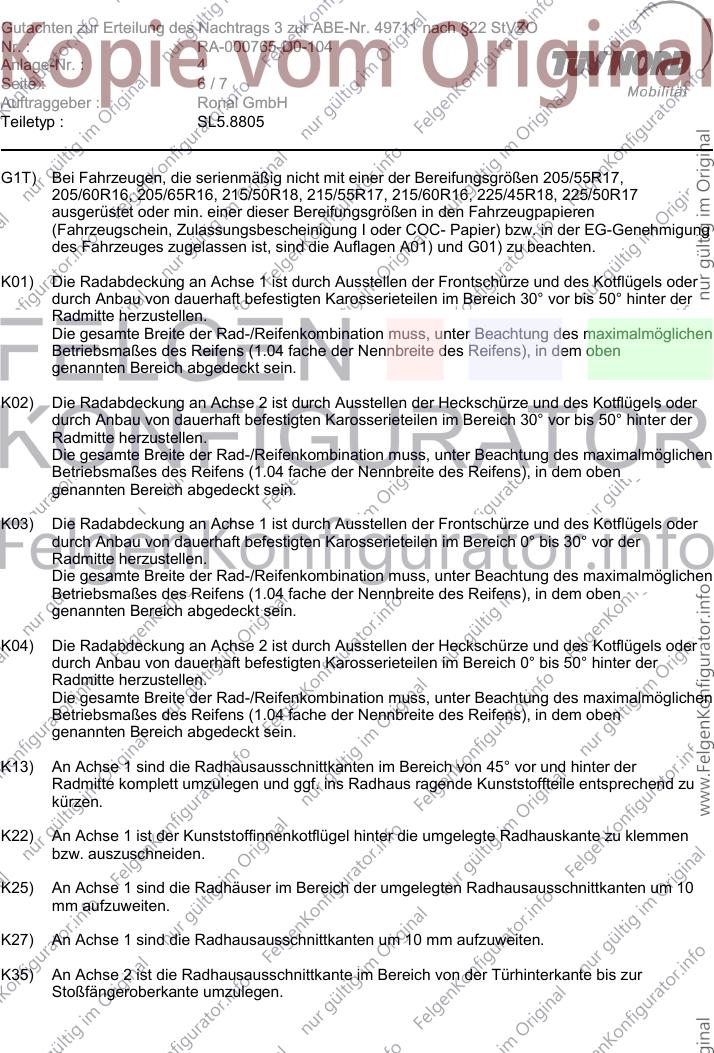

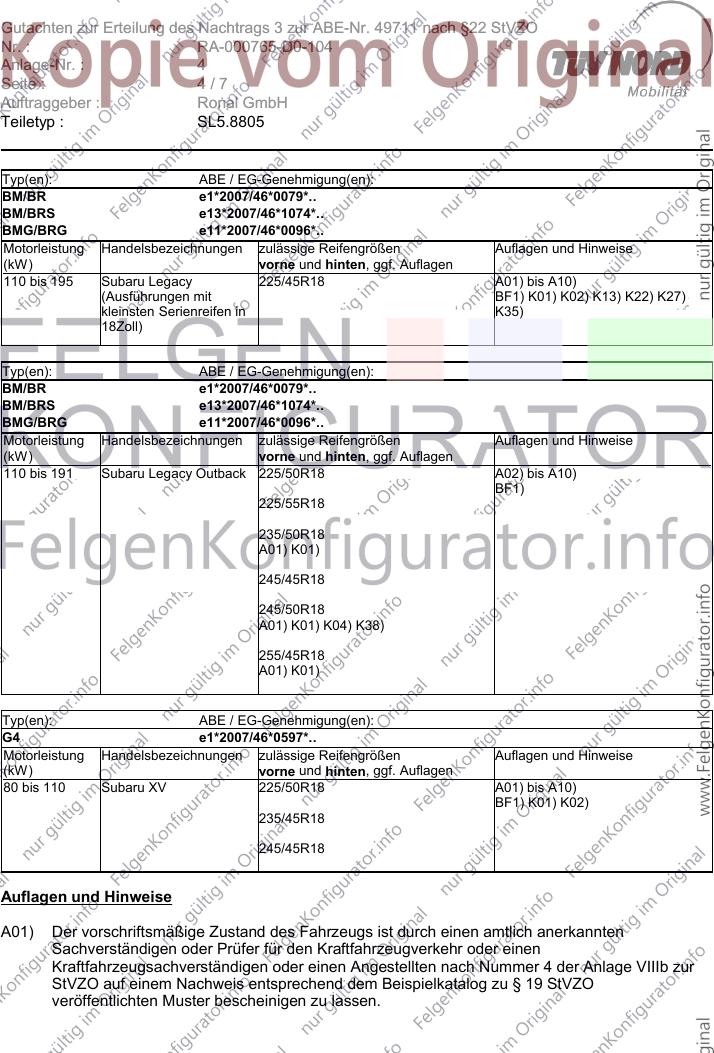

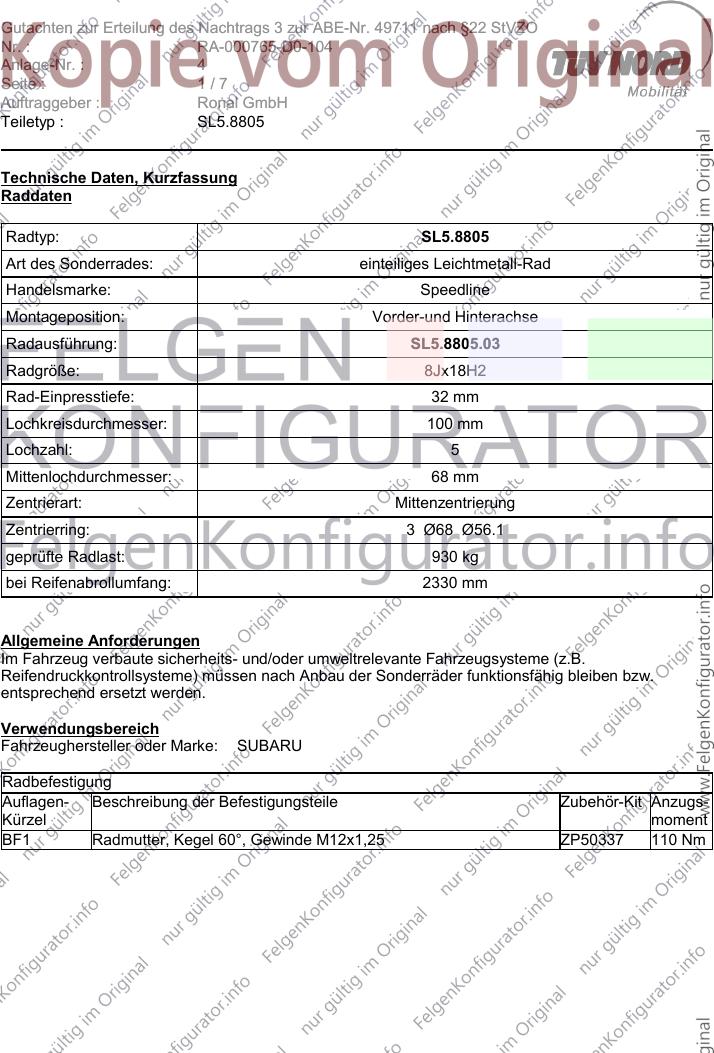

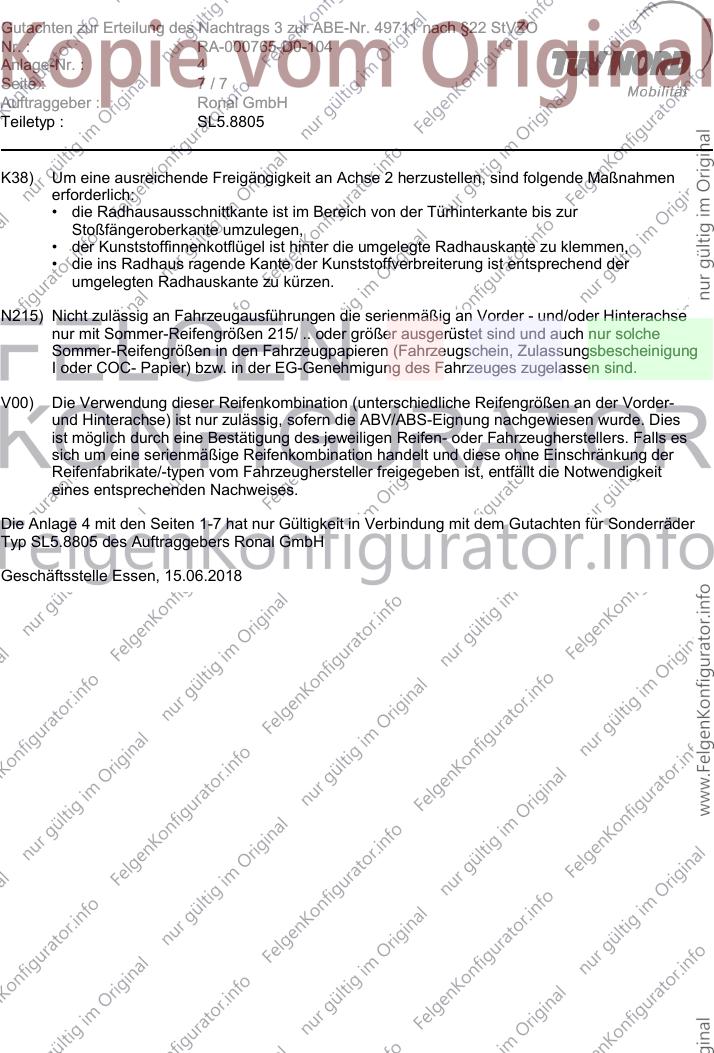

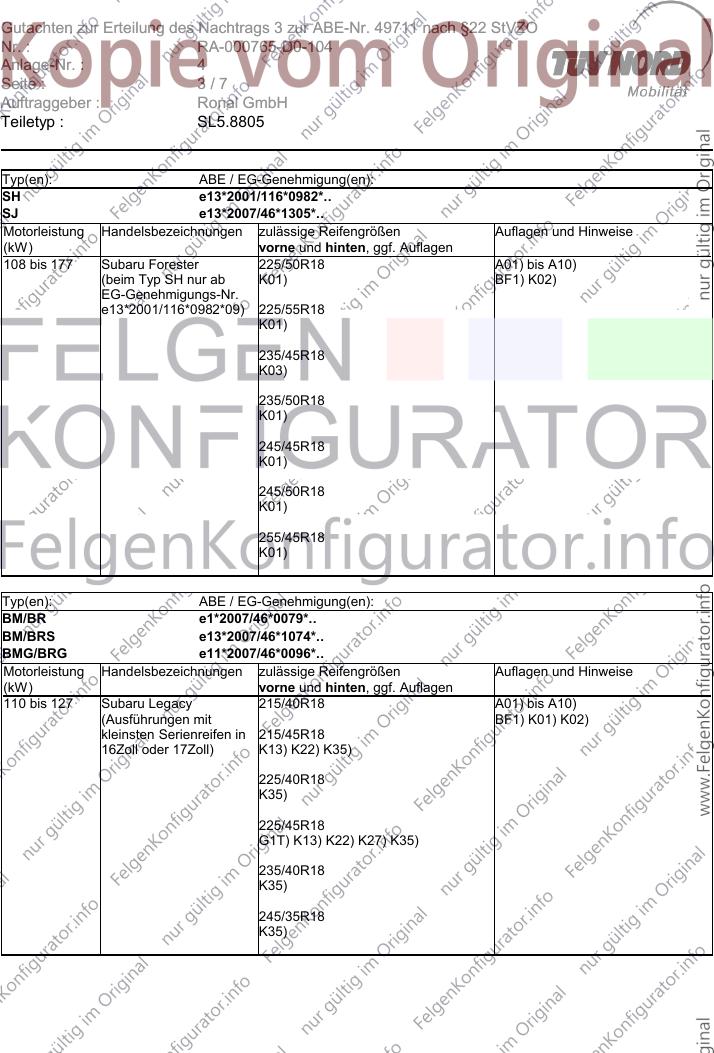

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49711 nach §22 StVZO
Nr. : RA-000765-D0-104
Anlage-Nr. : 4
Seite : 1/7
Auftraggeber : Ronal GmbH
Teiletyp : SL5.8805
Technische Daten, Kurzfassung
Raddaten
Radtyp: SL5.8805
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorder-und Hinterachse
Radausführung: SL5.8805.03
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 32 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø68 Ø56.1
geprüfte Radlast: 930 kg
bei Reifenabrollumfang: 2330 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: SUBARU
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radmutter, Kegel 60°, Gewinde M12x1,25 ZP50337 110 Nm
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49711 nach §22 StVZO
Nr. : RA-000765-D0-104
Anlage-Nr. : 4
Seite : 2/7
Auftraggeber : Ronal GmbH
Teiletyp : SL5.8805
Typ(en): ABE / EG-Genehmigung(en):
ZC e13*2007/46*1281*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 Subaru BRZ 205/40R18 A01) bis A10)
K03) N215) BF1)
215/40R18
K01) K04)
225/35R18
K01) K04)
225/40R18
K01) K04) K13) K22) K25)
235/35R18
K01) K04)
245/35R18
K01) K02) K13) K22) K25)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/40R18 225/35R18 A01) bis A10)
K03) K04) BF1) N215) V00)
205/40R18 235/35R18 A01) bis A10)
K03) K04) BF1) N215) V00)
215/40R18 245/35R18 A01) bis A10)
K01) K02) BF1) V00)
Typ(en): ABE / EG-Genehmigung(en):
SH e13*2001/116*0982*..
SHG e11*2001/116*0329*..
SHS e1*2001/116*0485*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
108 bis 169 Subaru Forester 225/45R18 A01) bis A10)
(beim Typ SH nur bis BF1) K01) K02)
EG-Genehmigungs-Nr. 235/45R18
e13*2001/116*0982*08)
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49711 nach §22 StVZO
Nr. : RA-000765-D0-104
Anlage-Nr. : 4
Seite : 3/7
Auftraggeber : Ronal GmbH
Teiletyp : SL5.8805
Typ(en): ABE / EG-Genehmigung(en):
SH e13*2001/116*0982*..
SJ e13*2007/46*1305*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
108 bis 177 Subaru Forester 225/50R18 A01) bis A10)
(beim Typ SH nur ab K01) BF1) K02)
EG-Genehmigungs-Nr.
e13*2001/116*0982*09) 225/55R18
K01)
235/45R18
K03)
235/50R18
K01)
245/45R18
K01)
245/50R18
K01)
255/45R18
K01)
Typ(en): ABE / EG-Genehmigung(en):
BM/BR e1*2007/46*0079*..
BM/BRS e13*2007/46*1074*..
BMG/BRG e11*2007/46*0096*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 127 Subaru Legacy 215/40R18 A01) bis A10)
(Ausführungen mit BF1) K01) K02)
kleinsten Serienreifen in 215/45R18
16Zoll oder 17Zoll) K13) K22) K35)
225/40R18
K35)
225/45R18
G1T) K13) K22) K27) K35)
235/40R18
K35)
245/35R18
K35)
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49711 nach §22 StVZO
Nr. : RA-000765-D0-104
Anlage-Nr. : 4
Seite : 4/7
Auftraggeber : Ronal GmbH
Teiletyp : SL5.8805
Typ(en): ABE / EG-Genehmigung(en):
BM/BR e1*2007/46*0079*..
BM/BRS e13*2007/46*1074*..
BMG/BRG e11*2007/46*0096*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 195 Subaru Legacy 225/45R18 A01) bis A10)
(Ausführungen mit BF1) K01) K02) K13) K22) K27)
kleinsten Serienreifen in K35)
18Zoll)
Typ(en): ABE / EG-Genehmigung(en):
BM/BR e1*2007/46*0079*..
BM/BRS e13*2007/46*1074*..
BMG/BRG e11*2007/46*0096*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 191 Subaru Legacy Outback 225/50R18 A02) bis A10)
BF1)
225/55R18
235/50R18
A01) K01)
245/45R18
245/50R18
A01) K01) K04) K38)
255/45R18
A01) K01)
Typ(en): ABE / EG-Genehmigung(en):
G4 e1*2007/46*0597*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 110 Subaru XV 225/50R18 A01) bis A10)
BF1) K01) K02)
235/45R18
245/45R18
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49711 nach §22 StVZO
Nr. : RA-000765-D0-104
Anlage-Nr. : 4
Seite : 5/7
Auftraggeber : Ronal GmbH
Teiletyp : SL5.8805
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht
nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,25
Zubehörkit: ZP50337
Anzugsmoment: 110 Nm
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49711 nach §22 StVZO
Nr. : RA-000765-D0-104
Anlage-Nr. : 4
Seite : 6/7
Auftraggeber : Ronal GmbH
Teiletyp : SL5.8805
G1T) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/55R17,
205/60R16, 205/65R16, 215/50R18, 215/55R17, 215/60R16, 225/45R18, 225/50R17
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen
bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K27) An Achse 1 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K35) An Achse 2 ist die Radhausausschnittkante im Bereich von der Türhinterkante bis zur
Stoßfängeroberkante umzulegen.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49711 nach §22 StVZO
Nr. : RA-000765-D0-104
Anlage-Nr. : 4
Seite : 7/7
Auftraggeber : Ronal GmbH
Teiletyp : SL5.8805
K38) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkante ist im Bereich von der Türhinterkante bis zur
Stoßfängeroberkante umzulegen,
• der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen,
• die ins Radhaus ragende Kante der Kunststoffverbreiterung ist entsprechend der
umgelegten Radhauskante zu kürzen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 4 mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ SL5.8805 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 15.06.2018
