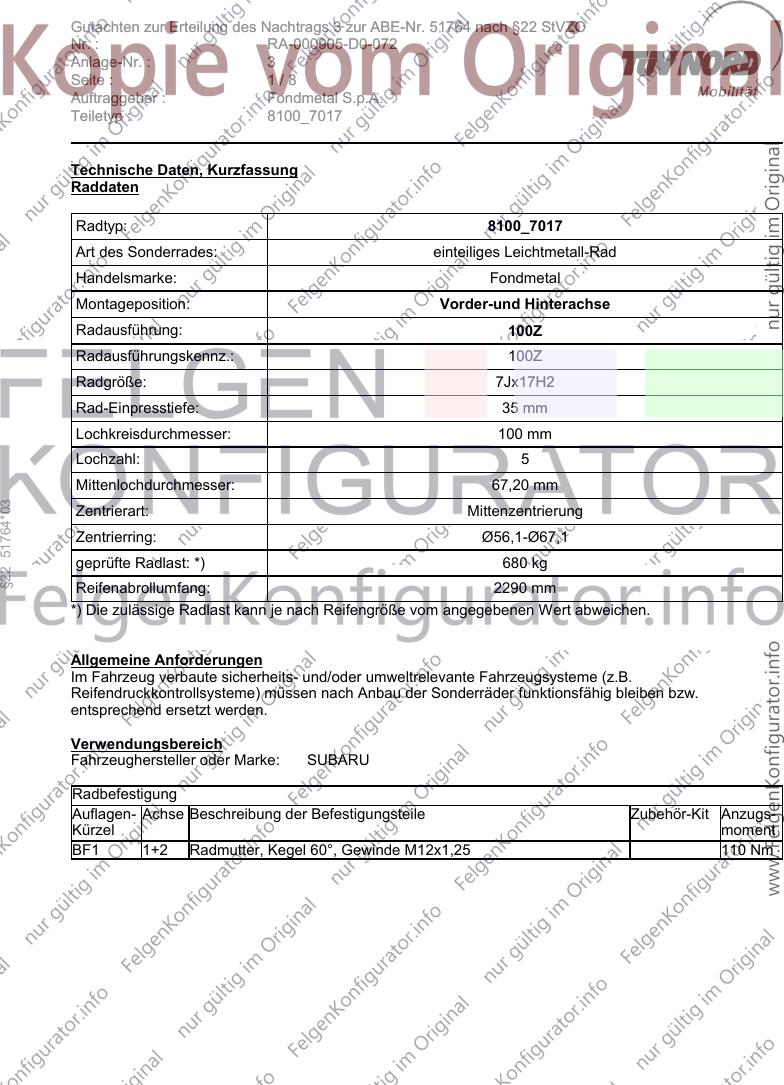

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 3
Seite : 1/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
Technische Daten, Kurzfassung
Raddaten
Radtyp: 8100_7017
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 100Z
Radausführungskennz.: 100Z
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 67,20 mm
§22 51764*03
Zentrierart: Mittenzentrierung
Zentrierring: Ø56,1-Ø67,1
geprüfte Radlast: *) 680 kg
Reifenabrollumfang: 2290 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: SUBARU
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,25 110 Nm

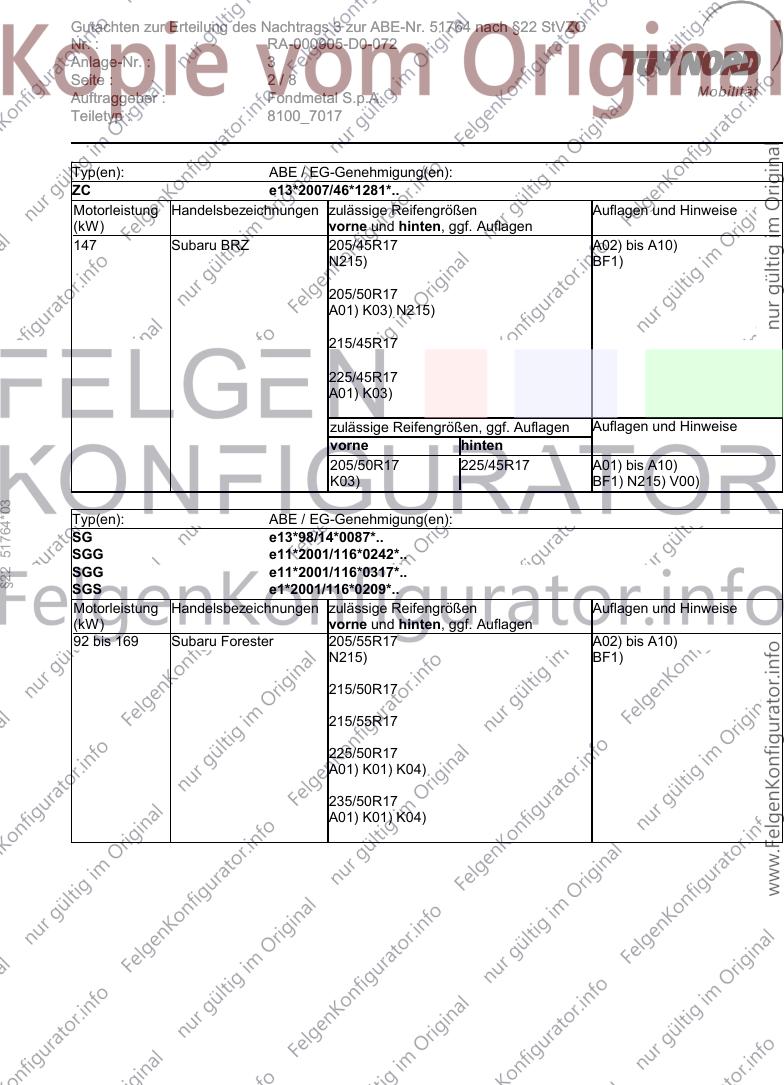

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 3
Seite : 2/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
Typ(en): ABE / EG-Genehmigung(en):
ZC e13*2007/46*1281*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 Subaru BRZ 205/45R17 A02) bis A10)
N215) BF1)
205/50R17
A01) K03) N215)
215/45R17
225/45R17
A01) K03)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
K03) BF1) N215) V00)
§22 51764*03
Typ(en): ABE / EG-Genehmigung(en):
SG e13*98/14*0087*..
SGG e11*2001/116*0242*..
SGG e11*2001/116*0317*..
SGS e1*2001/116*0209*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 bis 169 Subaru Forester 205/55R17 A02) bis A10)
N215) BF1)
215/50R17
215/55R17
225/50R17
A01) K01) K04)
235/50R17
A01) K01) K04)

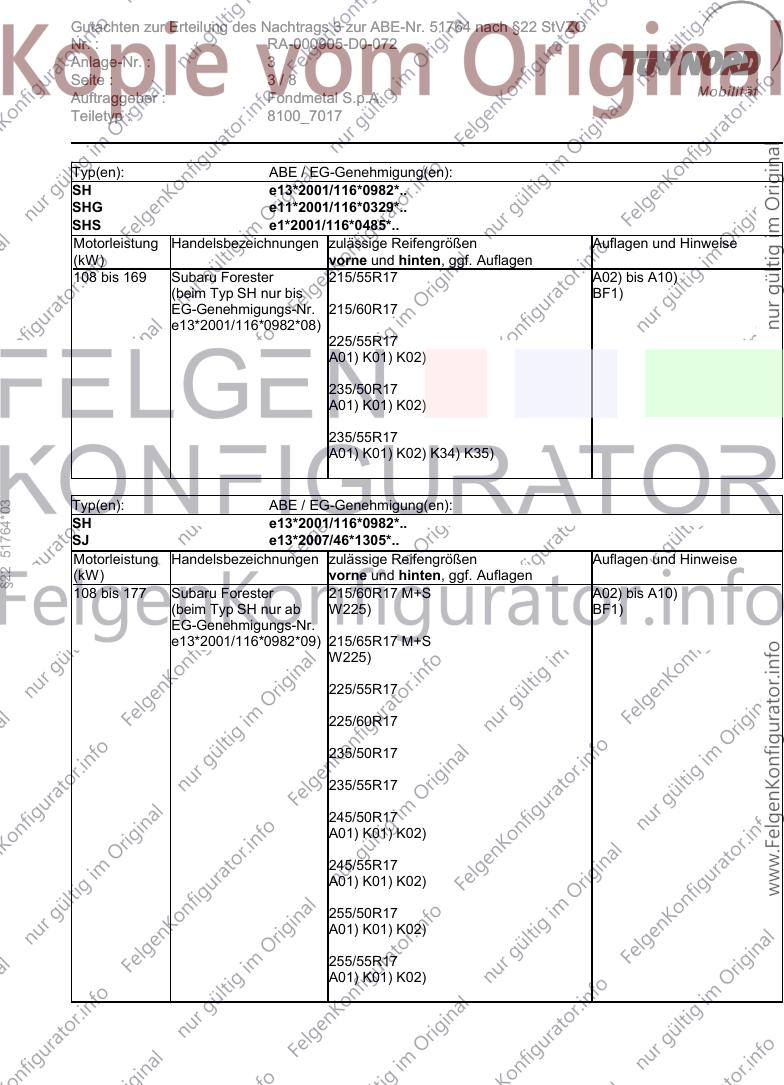

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 3
Seite : 3/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
Typ(en): ABE / EG-Genehmigung(en):
SH e13*2001/116*0982*..
SHG e11*2001/116*0329*..
SHS e1*2001/116*0485*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
108 bis 169 Subaru Forester 215/55R17 A02) bis A10)
(beim Typ SH nur bis BF1)
EG-Genehmigungs-Nr. 215/60R17
e13*2001/116*0982*08)
225/55R17
A01) K01) K02)
235/50R17
A01) K01) K02)
235/55R17
A01) K01) K02) K34) K35)
§22 51764*03
Typ(en): ABE / EG-Genehmigung(en):
SH e13*2001/116*0982*..
SJ e13*2007/46*1305*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
108 bis 177 Subaru Forester 215/60R17 M+S A02) bis A10)
(beim Typ SH nur ab W225) BF1)
EG-Genehmigungs-Nr.
e13*2001/116*0982*09) 215/65R17 M+S
W225)
225/55R17
225/60R17
235/50R17
235/55R17
245/50R17
A01) K01) K02)
245/55R17
A01) K01) K02)
255/50R17
A01) K01) K02)
255/55R17
A01) K01) K02)

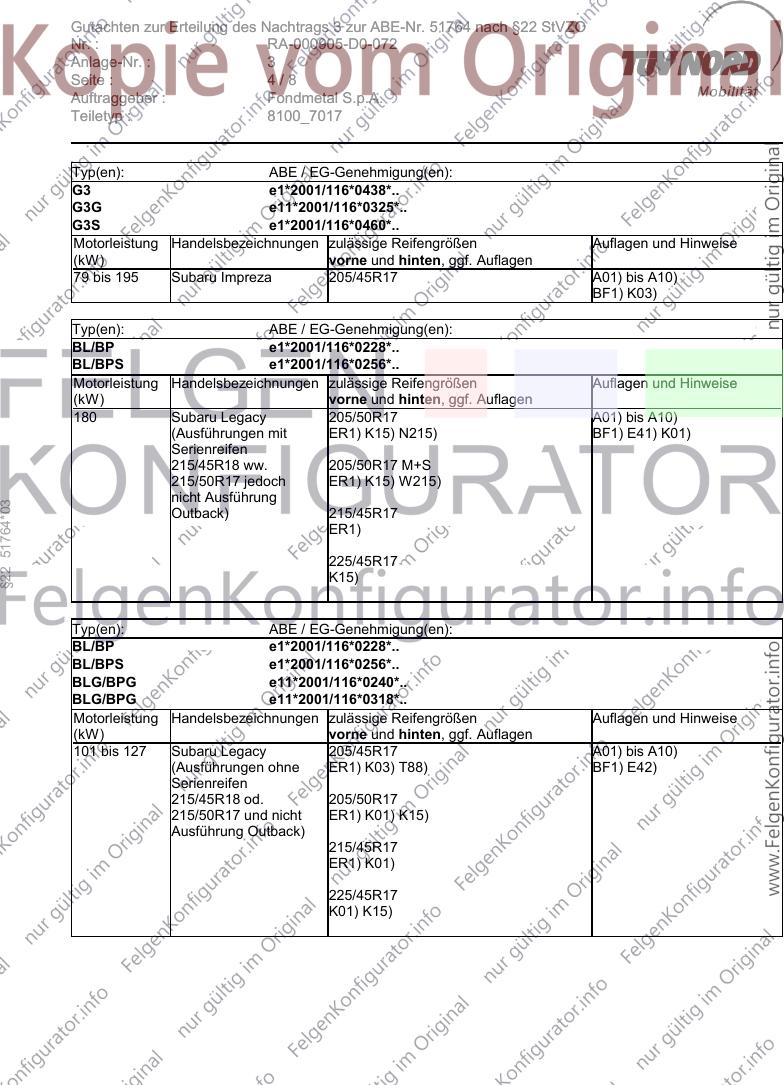

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 3
Seite : 4/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
Typ(en): ABE / EG-Genehmigung(en):
G3 e1*2001/116*0438*..
G3G e11*2001/116*0325*..
G3S e1*2001/116*0460*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
79 bis 195 Subaru Impreza 205/45R17 A01) bis A10)
BF1) K03)
Typ(en): ABE / EG-Genehmigung(en):
BL/BP e1*2001/116*0228*..
BL/BPS e1*2001/116*0256*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
180 Subaru Legacy 205/50R17 A01) bis A10)
(Ausführungen mit ER1) K15) N215) BF1) E41) K01)
Serienreifen
215/45R18 ww. 205/50R17 M+S
215/50R17 jedoch ER1) K15) W215)
nicht Ausführung
§22 51764*03
Outback) 215/45R17
ER1)
225/45R17
K15)
Typ(en): ABE / EG-Genehmigung(en):
BL/BP e1*2001/116*0228*..
BL/BPS e1*2001/116*0256*..
BLG/BPG e11*2001/116*0240*..
BLG/BPG e11*2001/116*0318*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
101 bis 127 Subaru Legacy 205/45R17 A01) bis A10)
(Ausführungen ohne ER1) K03) T88) BF1) E42)
Serienreifen
215/45R18 od. 205/50R17
215/50R17 und nicht ER1) K01) K15)
Ausführung Outback)
215/45R17
ER1) K01)
225/45R17
K01) K15)

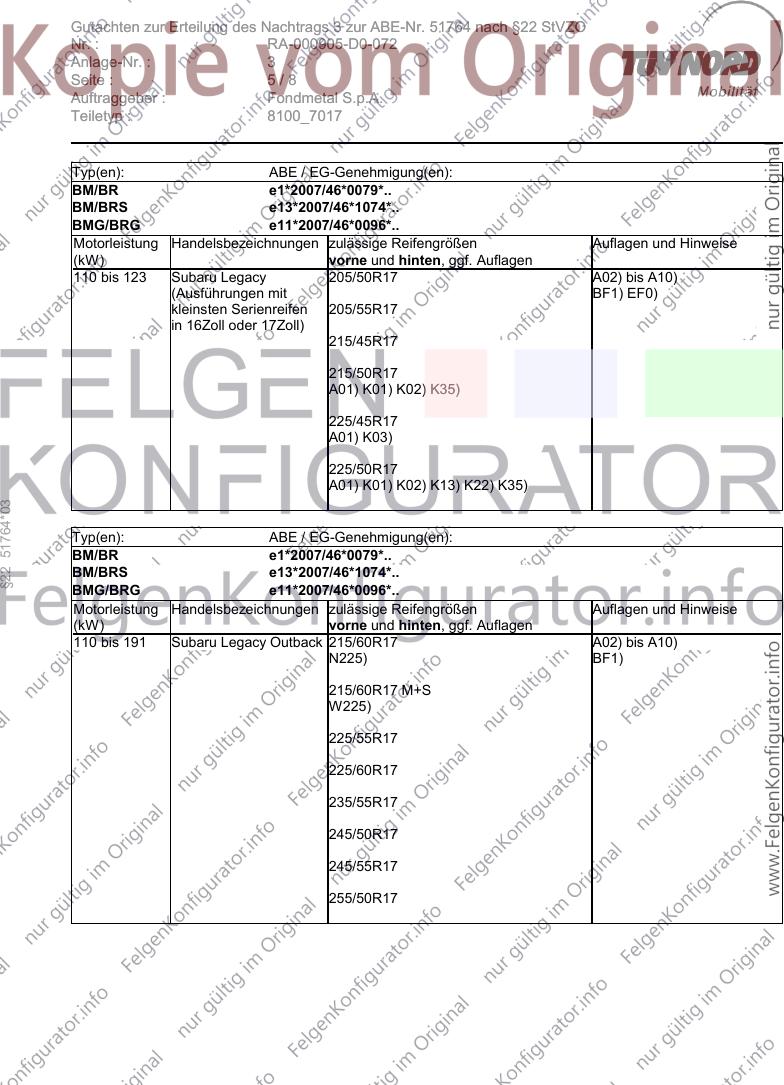

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 3
Seite : 5/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
Typ(en): ABE / EG-Genehmigung(en):
BM/BR e1*2007/46*0079*..
BM/BRS e13*2007/46*1074*..
BMG/BRG e11*2007/46*0096*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 123 Subaru Legacy 205/50R17 A02) bis A10)
(Ausführungen mit BF1) EF0)
kleinsten Serienreifen 205/55R17
in 16Zoll oder 17Zoll)
215/45R17
215/50R17
A01) K01) K02) K35)
225/45R17
A01) K03)
225/50R17
A01) K01) K02) K13) K22) K35)
§22 51764*03
Typ(en): ABE / EG-Genehmigung(en):
BM/BR e1*2007/46*0079*..
BM/BRS e13*2007/46*1074*..
BMG/BRG e11*2007/46*0096*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 191 Subaru Legacy Outback 215/60R17 A02) bis A10)
N225) BF1)
215/60R17 M+S
W225)
225/55R17
225/60R17
235/55R17
245/50R17
245/55R17
255/50R17

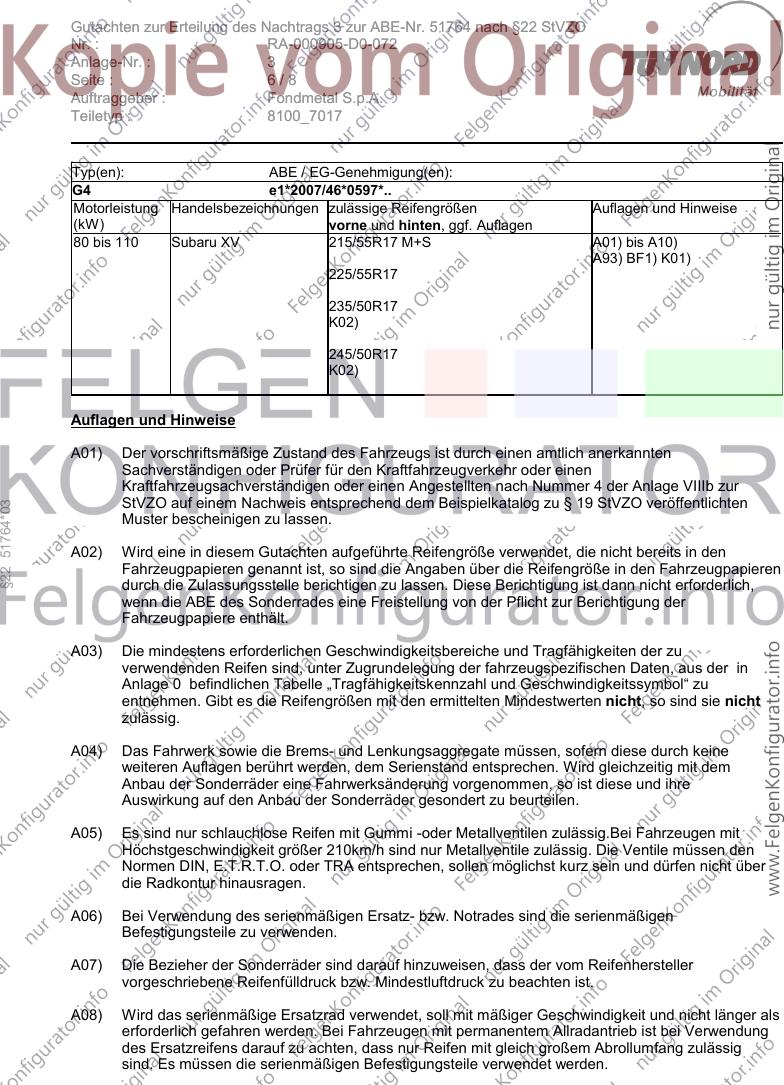

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 3
Seite : 6/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
Typ(en): ABE / EG-Genehmigung(en):
G4 e1*2007/46*0597*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 110 Subaru XV 215/55R17 M+S A01) bis A10)
A93) BF1) K01)
225/55R17
235/50R17
K02)
245/50R17
K02)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
§22 51764*03
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.

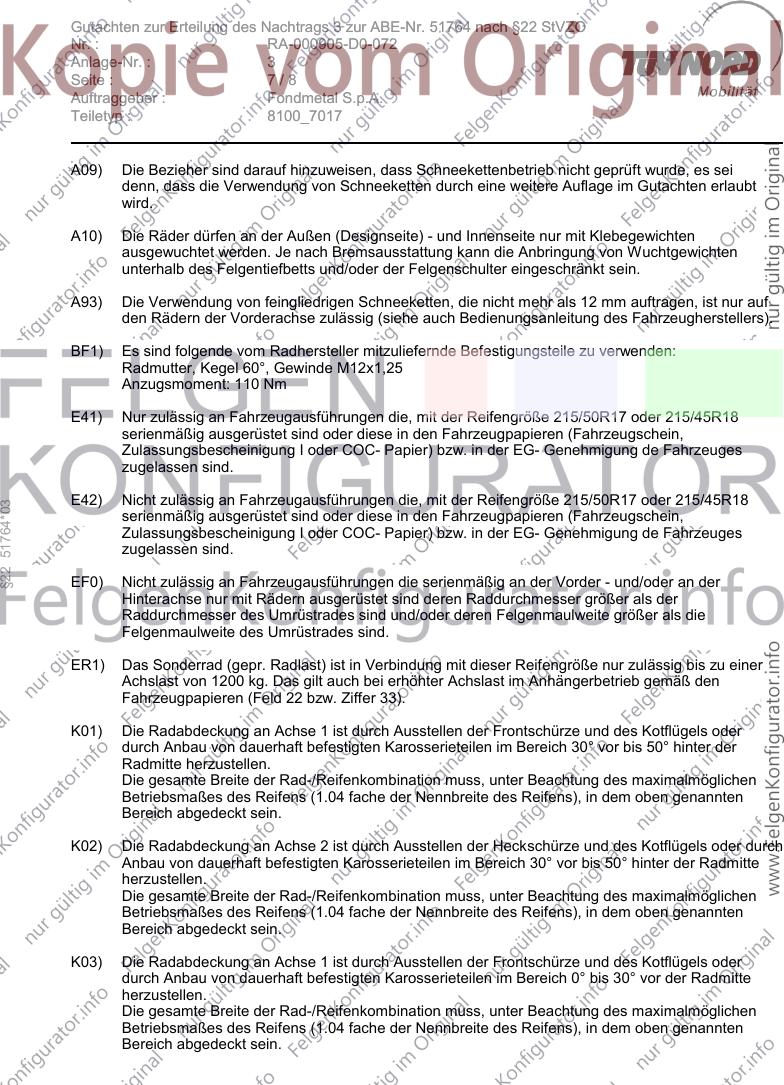

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 3
Seite : 7/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen an der Außen (Designseite) - und Innenseite nur mit Klebegewichten
ausgewuchtet werden. Je nach Bremsausstattung kann die Anbringung von Wuchtgewichten
unterhalb des Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur auf
den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,25
Anzugsmoment: 110 Nm
E41) Nur zulässig an Fahrzeugausführungen die, mit der Reifengröße 215/50R17 oder 215/45R18
serienmäßig ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG- Genehmigung de Fahrzeuges
zugelassen sind.
E42) Nicht zulässig an Fahrzeugausführungen die, mit der Reifengröße 215/50R17 oder 215/45R18
§22 51764*03
serienmäßig ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG- Genehmigung de Fahrzeuges
zugelassen sind.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
Achslast von 1200 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 3
Seite : 8/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch

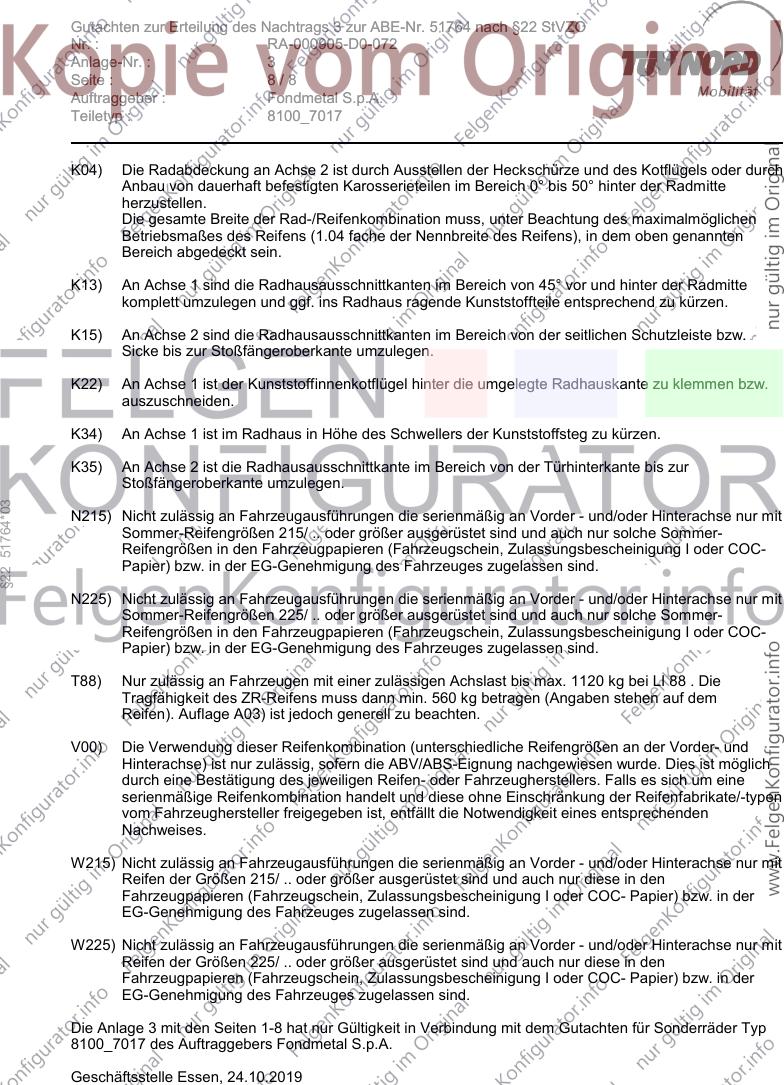

Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der Radmitte
komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste bzw.
Sicke bis zur Stoßfängeroberkante umzulegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen bzw.
auszuschneiden.
K34) An Achse 1 ist im Radhaus in Höhe des Schwellers der Kunststoffsteg zu kürzen.
K35) An Achse 2 ist die Radhausausschnittkante im Bereich von der Türhinterkante bis zur
Stoßfängeroberkante umzulegen.
§22 51764*03
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist möglich
durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich um eine
serienmäßige Reifenkombination handelt und diese ohne Einschränkung der Reifenfabrikate/-typen
vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines entsprechenden
Nachweises.
W215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Reifen der Größen 215/ .. oder größer ausgerüstet sind und auch nur diese in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen sind.
W225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Reifen der Größen 225/ .. oder größer ausgerüstet sind und auch nur diese in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage 3 mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder Typ
8100_7017 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 24.10.2019
