Gutachten 366-0176-09-WIRD/N23
zur Erteilung eines Nachtrags zur ABE 47672
ANLAGE: 5 FUJI HEAVY Radtyp: TREK_A
Hersteller: ALCAR WHEELS GmbH Stand: 06.08.2019
__________________________________________________________________________________________________________________
Seite: 1 von 4
Fahrzeughersteller : FUJI HEAVY IND.(J)
Raddaten:
Radgröße nach Norm : 6 J X 15 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 100/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREK6KA38D561 PCD100 ET38 Ø60.1 Ø56.1 56,1 Kunststoff 590 2101 03/11
TREK6KA38O561 PCD100 ET38 Ø60.1 Ø56.1 56,1 Kunststoff 590 2101 05/12
TREK6KA38S561 PCD100 ET38 Ø60.1 Ø56.1 56,1 Kunststoff 590 2101 05/12
TREK6KA38T561 PCD100 ET38 Ø60.1 Ø56.1 56,1 Kunststoff 590 2101 06/10
TREK6KA38W561 PCD100 ET38 Ø60.1 Ø56.1 56,1 Kunststoff 590 2101 12/08
TREK6KA38561 PCD100 ET38 Ø60.1 Ø56.1 56,1 Kunststoff 590 2101 05/09
TREK6SA38D561 PCD100 ET38 Ø60.1 Ø56.1 56,1 Kunststoff 590 2101 03/11
TREK6SA38O561 PCD100 ET38 Ø60.1 Ø56.1 56,1 Kunststoff 590 2101 05/12
TREK6SA38S561 PCD100 ET38 Ø60.1 Ø56.1 56,1 Kunststoff 590 2101 05/12
TREK6SA38T561 PCD100 ET38 Ø60.1 Ø56.1 56,1 Kunststoff 590 2101 06/10
TREK6SA38W561 PCD100 ET38 Ø60.1 Ø56.1 56,1 Kunststoff 585 2126 12/08
TREK6SA38W561 PCD100 ET38 Ø60.1 Ø56.1 56,1 Kunststoff 590 2101 12/08
TREK6SA38561 PCD100 ET38 Ø60.1 Ø56.1 56,1 Kunststoff 585 2126 12/08
TREK6SA38561 PCD100 ET38 Ø60.1 Ø56.1 56,1 Kunststoff 590 2101 05/09
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FUJI HEAVY IND.(J)
Befestigungsteile : Kegelbund-muttern M12x1,25, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJS4
Anzugsmoment der Befestigungsteile : 98 Nm für Typ : SG; SGS; SH; SHS
100 Nm für Typ : G3
Verkaufsbezeichnung: FORESTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SH e13*2001/116*0982*.. 110 195/70R15 51G Kombi; Allradantrieb;
SHS e1*2001/116*0485*.. 205/70R15 51G 10B; 11B; 11G; 11H;
205/75R15 97 51J 12A; 51A; 71C; 71K;
215/65R15 96 721; 725; 73C; 74A;
215/70R15 98 74P; 76Q
225/60R15 96
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0176-09-WIRD/N23
zur Erteilung eines Nachtrags zur ABE 47672
ANLAGE: 5 FUJI HEAVY Radtyp: TREK_A
Hersteller: ALCAR WHEELS GmbH Stand: 06.08.2019
__________________________________________________________________________________________________________________
Seite: 2 von 4
Verkaufsbezeichnung: SUBARU FORESTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SG e1*2001/116*0209*.., 92 185R15 51G nur bis
e13*98/14*0087*.. 185/80R15 51G e13*98/14*0087*02;
195/65R15 51G nur bis
195/70R15 51G e1*2001/116*0209*06;
205/70R15 51G 10B; 11B; 11G; 11H;
215/65R15 51G 12A; 51A; 71C; 71K;
225/60R15 96 721; 725; 73C; 74A;
225/65R15 99 74P; 76Q
225/70R15 51G
SG e1*2001/116*0209*.., 101 - 116 195/65R15 51G ab e13*98/14*0087*03;
e13*98/14*0087*.. 195/70R15 51G ab
205/70R15 51G e1*2001/116*0209*07;
215/65R15 11A; 24J; 51G 10B; 11B; 11G; 11H;
225/60R15 96 11A; 24J; 24M 12A; 51A; 71C; 71K;
225/65R15 99 11A; 24J; 24M 721; 725; 73C; 74A;
74P; 76Q
Verkaufsbezeichnung: SUBARU IMPREZA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G3 e1*2001/116*0438*.. 79 195/65R15 91 Schrägheck;
205/60R15 91 Allradantrieb;
205/65R15 94 10B; 11B; 11G; 11H;
215/60R15 94 11A; 24J 12A; 51A; 573; 71C;
225/55R15 92 11A; 22I; 24J 71K; 721; 725; 73C;
74A; 74P; 76Q
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0176-09-WIRD/N23
zur Erteilung eines Nachtrags zur ABE 47672
ANLAGE: 5 FUJI HEAVY Radtyp: TREK_A
Hersteller: ALCAR WHEELS GmbH Stand: 06.08.2019
__________________________________________________________________________________________________________________

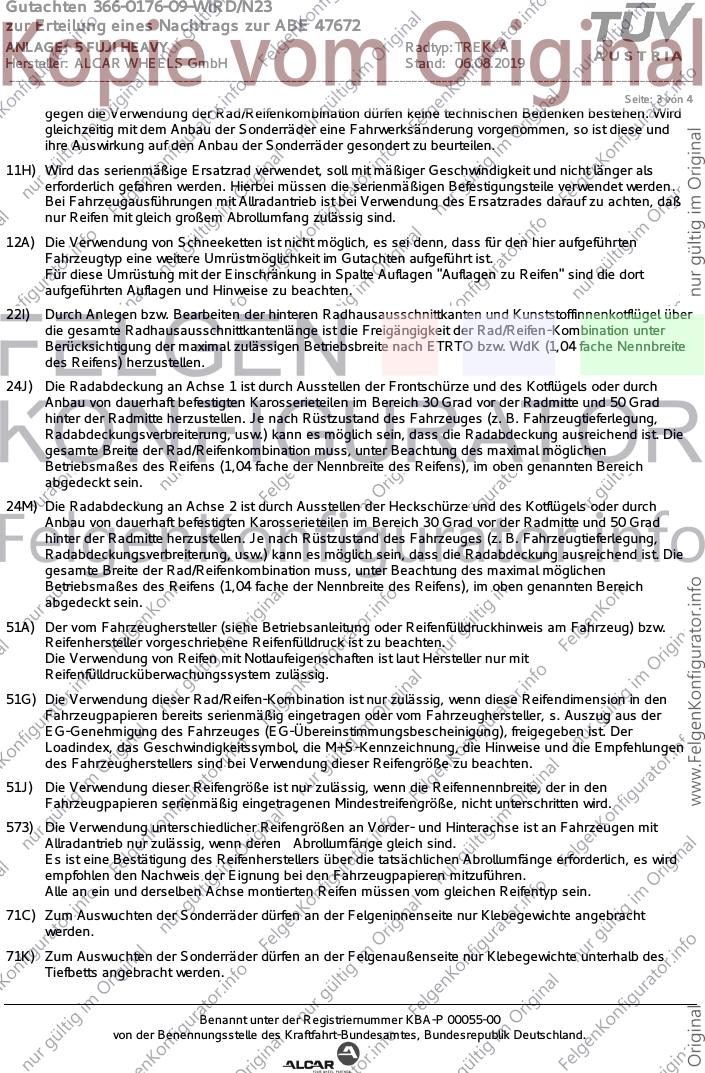

Seite: 3 von 4
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0176-09-WIRD/N23
zur Erteilung eines Nachtrags zur ABE 47672
ANLAGE: 5 FUJI HEAVY Radtyp: TREK_A
Hersteller: ALCAR WHEELS GmbH Stand: 06.08.2019
__________________________________________________________________________________________________________________

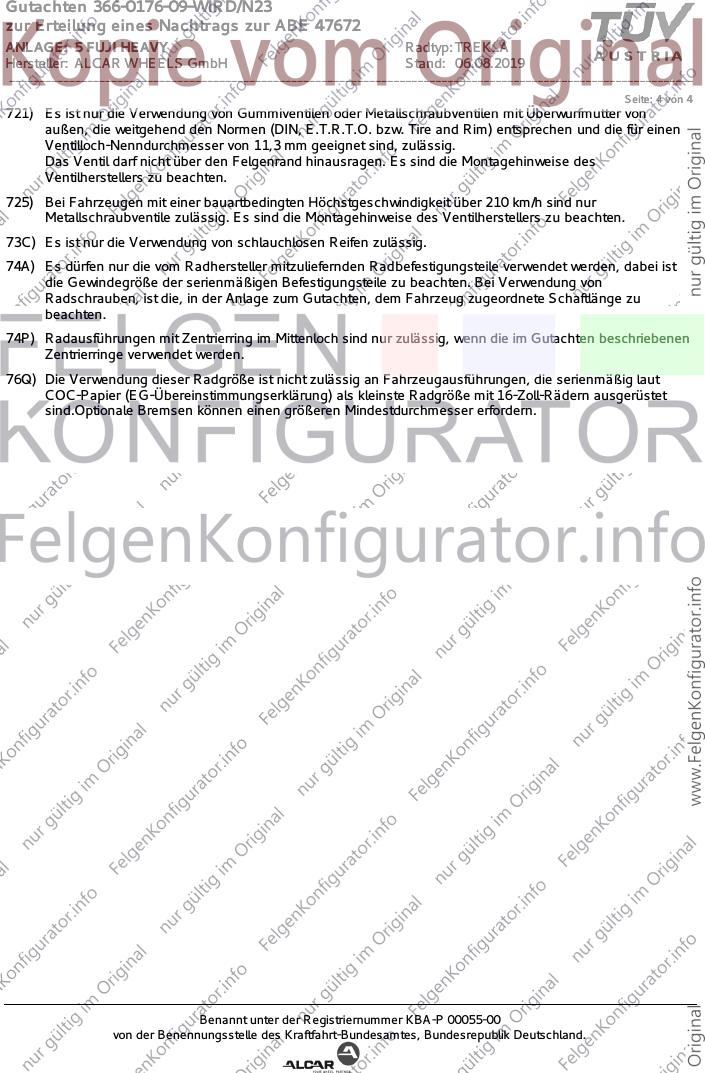

Seite: 4 von 4
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 16-Zoll-Rädern ausgerüstet
sind.Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
