Teilegutachten 366-0138-12-MURD-TG
ANLAGE: 2 SUZUKI Radtyp: D116
Hersteller: DIEWE Wheels Stand: 18.06.2012
__________________________________________________________________________________________________________________

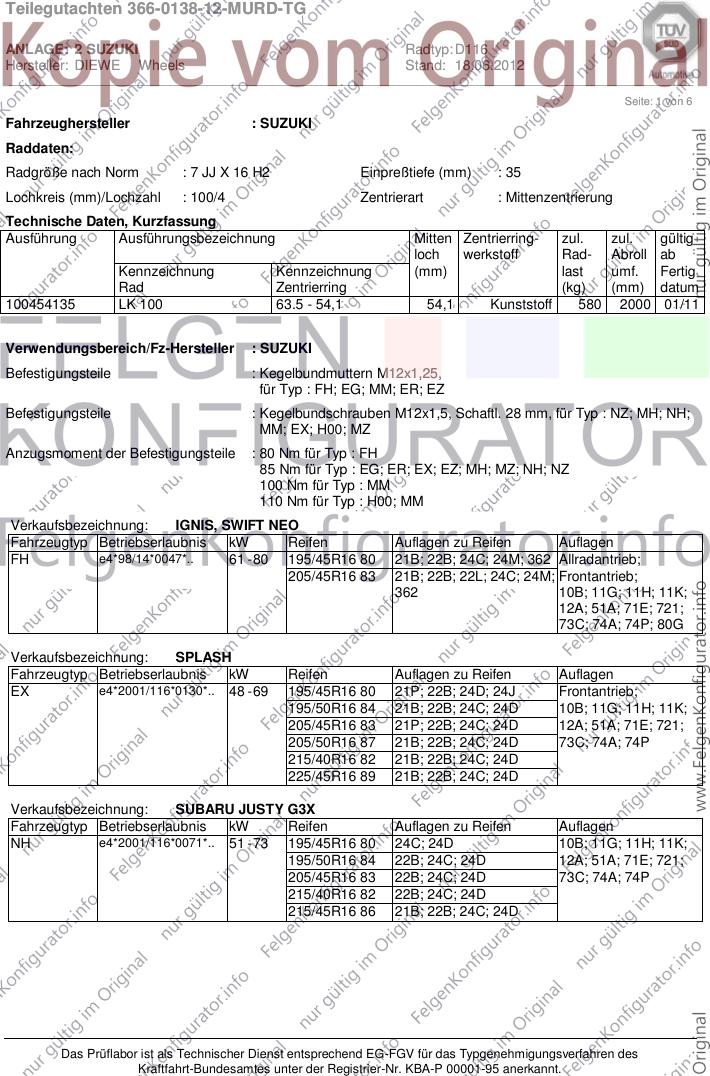

Seite: 1 von 6
Fahrzeughersteller : SUZUKI
Raddaten:
Radgröße nach Norm : 7 JJ X 16 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
100454135 LK 100 63.5 - 54,1 54,1 Kunststoff 580 2000 01/11
Verwendungsbereich/Fz-Hersteller : SUZUKI
Befestigungsteile : Kegelbundmuttern M12x1,25,
für Typ : FH; EG; MM; ER; EZ
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, für Typ : NZ; MH; NH;
MM; EX; H00; MZ
Anzugsmoment der Befestigungsteile : 80 Nm für Typ : FH
85 Nm für Typ : EG; ER; EX; EZ; MH; MZ; NH; NZ
100 Nm für Typ : MM
110 Nm für Typ : H00; MM
Verkaufsbezeichnung: IGNIS, SWIFT NEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FH e4*98/14*0047*.. 61 - 80 195/45R16 80 21B; 22B; 24C; 24M; 362 Allradantrieb;
205/45R16 83 21B; 22B; 22L; 24C; 24M; Frontantrieb;
362 10B; 11G; 11H; 11K;
12A; 51A; 71E; 721;
73C; 74A; 74P; 80G
Verkaufsbezeichnung: SPLASH
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EX e4*2001/116*0130*.. 48 - 69 195/45R16 80 21P; 22B; 24D; 24J Frontantrieb;
195/50R16 84 21B; 22B; 24C; 24D 10B; 11G; 11H; 11K;
205/45R16 83 21P; 22B; 24C; 24D 12A; 51A; 71E; 721;
205/50R16 87 21B; 22B; 24C; 24D 73C; 74A; 74P
215/40R16 82 21B; 22B; 24C; 24D
225/45R16 89 21B; 22B; 24C; 24D
Verkaufsbezeichnung: SUBARU JUSTY G3X
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NH e4*2001/116*0071*.. 51 - 73 195/45R16 80 24C; 24D 10B; 11G; 11H; 11K;
195/50R16 84 22B; 24C; 24D 12A; 51A; 71E; 721;
205/45R16 83 22B; 24C; 24D 73C; 74A; 74P
215/40R16 82 22B; 24C; 24D
215/45R16 86 21B; 22B; 24C; 24D
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00001-95 anerkannt.
Teilegutachten 366-0138-12-MURD-TG
ANLAGE: 2 SUZUKI Radtyp: D116
Hersteller: DIEWE Wheels Stand: 18.06.2012
__________________________________________________________________________________________________________________

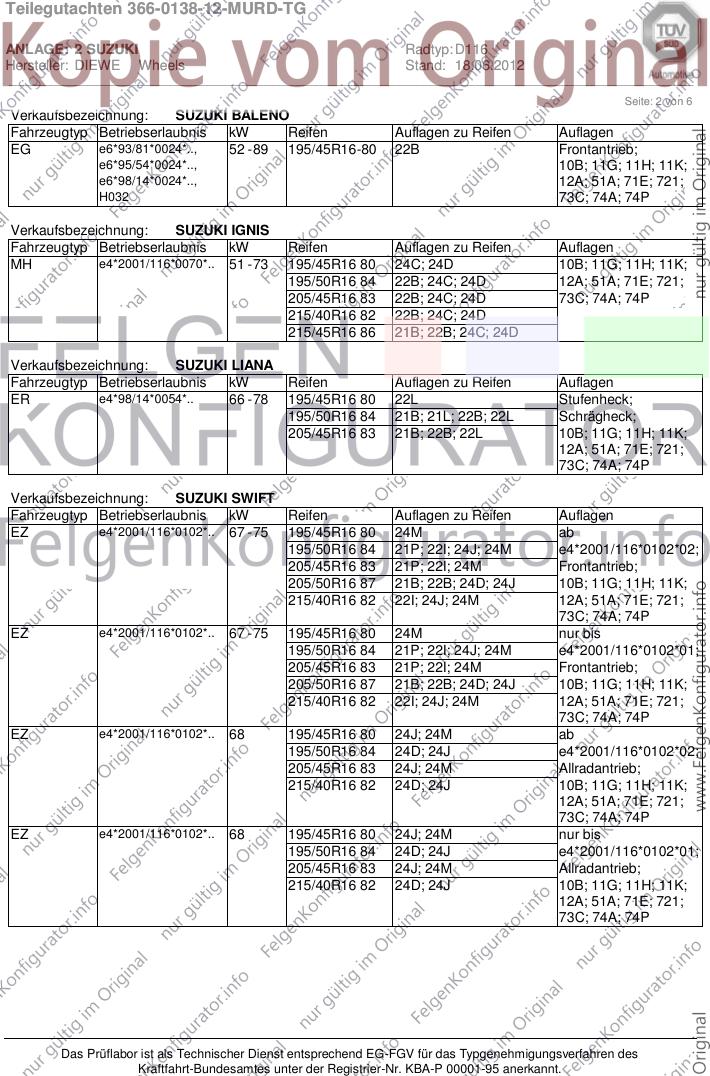

Seite: 2 von 6
Verkaufsbezeichnung: SUZUKI BALENO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EG e6*93/81*0024*.., 52 - 89 195/45R16-80 22B Frontantrieb;
e6*95/54*0024*.., 10B; 11G; 11H; 11K;
e6*98/14*0024*.., 12A; 51A; 71E; 721;
H032 73C; 74A; 74P
Verkaufsbezeichnung: SUZUKI IGNIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MH e4*2001/116*0070*.. 51 - 73 195/45R16 80 24C; 24D 10B; 11G; 11H; 11K;
195/50R16 84 22B; 24C; 24D 12A; 51A; 71E; 721;
205/45R16 83 22B; 24C; 24D 73C; 74A; 74P
215/40R16 82 22B; 24C; 24D
215/45R16 86 21B; 22B; 24C; 24D
Verkaufsbezeichnung: SUZUKI LIANA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ER e4*98/14*0054*.. 66 - 78 195/45R16 80 22L Stufenheck;
195/50R16 84 21B; 21L; 22B; 22L Schrägheck;
205/45R16 83 21B; 22B; 22L 10B; 11G; 11H; 11K;
12A; 51A; 71E; 721;
73C; 74A; 74P
Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EZ e4*2001/116*0102*.. 67 - 75 195/45R16 80 24M ab
195/50R16 84 21P; 22I; 24J; 24M e4*2001/116*0102*02;
205/45R16 83 21P; 22I; 24M Frontantrieb;
205/50R16 87 21B; 22B; 24D; 24J 10B; 11G; 11H; 11K;
215/40R16 82 22I; 24J; 24M 12A; 51A; 71E; 721;
73C; 74A; 74P
EZ e4*2001/116*0102*.. 67 - 75 195/45R16 80 24M nur bis
195/50R16 84 21P; 22I; 24J; 24M e4*2001/116*0102*01;
205/45R16 83 21P; 22I; 24M Frontantrieb;
205/50R16 87 21B; 22B; 24D; 24J 10B; 11G; 11H; 11K;
215/40R16 82 22I; 24J; 24M 12A; 51A; 71E; 721;
73C; 74A; 74P
EZ e4*2001/116*0102*.. 68 195/45R16 80 24J; 24M ab
195/50R16 84 24D; 24J e4*2001/116*0102*02;
205/45R16 83 24J; 24M Allradantrieb;
215/40R16 82 24D; 24J 10B; 11G; 11H; 11K;
12A; 51A; 71E; 721;
73C; 74A; 74P
EZ e4*2001/116*0102*.. 68 195/45R16 80 24J; 24M nur bis
195/50R16 84 24D; 24J e4*2001/116*0102*01;
205/45R16 83 24J; 24M Allradantrieb;
215/40R16 82 24D; 24J 10B; 11G; 11H; 11K;
12A; 51A; 71E; 721;
73C; 74A; 74P
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00001-95 anerkannt.
Teilegutachten 366-0138-12-MURD-TG
ANLAGE: 2 SUZUKI Radtyp: D116
Hersteller: DIEWE Wheels Stand: 18.06.2012
__________________________________________________________________________________________________________________

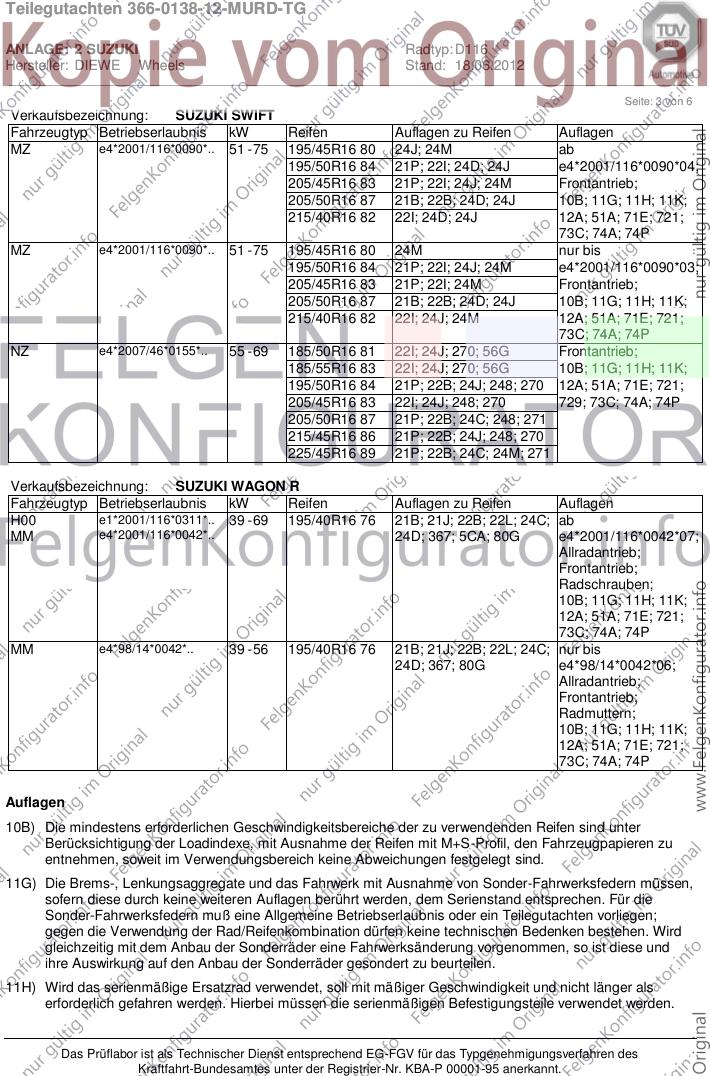

Seite: 3 von 6
Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MZ e4*2001/116*0090*.. 51 - 75 195/45R16 80 24J; 24M ab
195/50R16 84 21P; 22I; 24D; 24J e4*2001/116*0090*04;
205/45R16 83 21P; 22I; 24J; 24M Frontantrieb;
205/50R16 87 21B; 22B; 24D; 24J 10B; 11G; 11H; 11K;
215/40R16 82 22I; 24D; 24J 12A; 51A; 71E; 721;
73C; 74A; 74P
MZ e4*2001/116*0090*.. 51 - 75 195/45R16 80 24M nur bis
195/50R16 84 21P; 22I; 24J; 24M e4*2001/116*0090*03;
205/45R16 83 21P; 22I; 24M Frontantrieb;
205/50R16 87 21B; 22B; 24D; 24J 10B; 11G; 11H; 11K;
215/40R16 82 22I; 24J; 24M 12A; 51A; 71E; 721;
73C; 74A; 74P
NZ e4*2007/46*0155*.. 55 - 69 185/50R16 81 22I; 24J; 270; 56G Frontantrieb;
185/55R16 83 22I; 24J; 270; 56G 10B; 11G; 11H; 11K;
195/50R16 84 21P; 22B; 24J; 248; 270 12A; 51A; 71E; 721;
205/45R16 83 22I; 24J; 248; 270 729; 73C; 74A; 74P
205/50R16 87 21P; 22B; 24C; 248; 271
215/45R16 86 21P; 22B; 24J; 248; 270
225/45R16 89 21P; 22B; 24C; 24M; 271
Verkaufsbezeichnung: SUZUKI WAGON R
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
H00 e1*2001/116*0311*.. 39 - 69 195/40R16 76 21B; 21J; 22B; 22L; 24C; ab
MM e4*2001/116*0042*.. 24D; 367; 5CA; 80G e4*2001/116*0042*07;
Allradantrieb;
Frontantrieb;
Radschrauben;
10B; 11G; 11H; 11K;
12A; 51A; 71E; 721;
73C; 74A; 74P
MM e4*98/14*0042*.. 39 - 56 195/40R16 76 21B; 21J; 22B; 22L; 24C; nur bis
24D; 367; 80G e4*98/14*0042*06;
Allradantrieb;
Frontantrieb;
Radmuttern;
10B; 11G; 11H; 11K;
12A; 51A; 71E; 721;
73C; 74A; 74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00001-95 anerkannt.
Teilegutachten 366-0138-12-MURD-TG
ANLAGE: 2 SUZUKI Radtyp: D116
Hersteller: DIEWE Wheels Stand: 18.06.2012
__________________________________________________________________________________________________________________

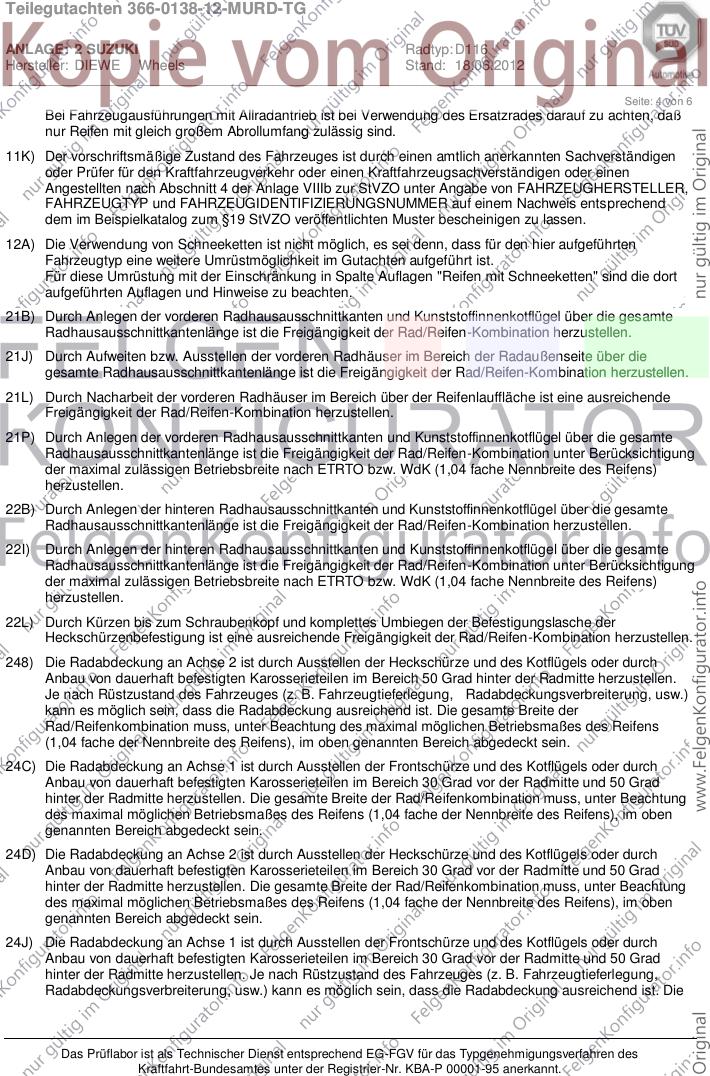

Seite: 4 von 6
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11K) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21L) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00001-95 anerkannt.
Teilegutachten 366-0138-12-MURD-TG
ANLAGE: 2 SUZUKI Radtyp: D116
Hersteller: DIEWE Wheels Stand: 18.06.2012
__________________________________________________________________________________________________________________

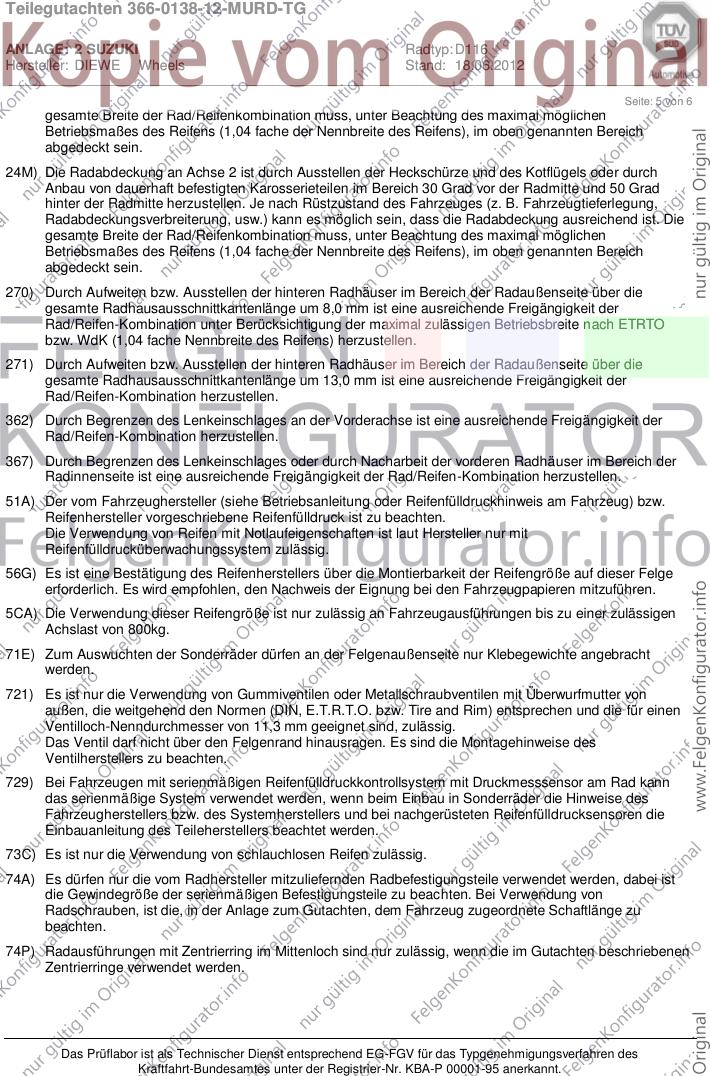

Seite: 5 von 6
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
362) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
5CA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 800kg.
71E) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte angebracht
werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00001-95 anerkannt.
Teilegutachten 366-0138-12-MURD-TG
ANLAGE: 2 SUZUKI Radtyp: D116
Hersteller: DIEWE Wheels Stand: 18.06.2012
__________________________________________________________________________________________________________________

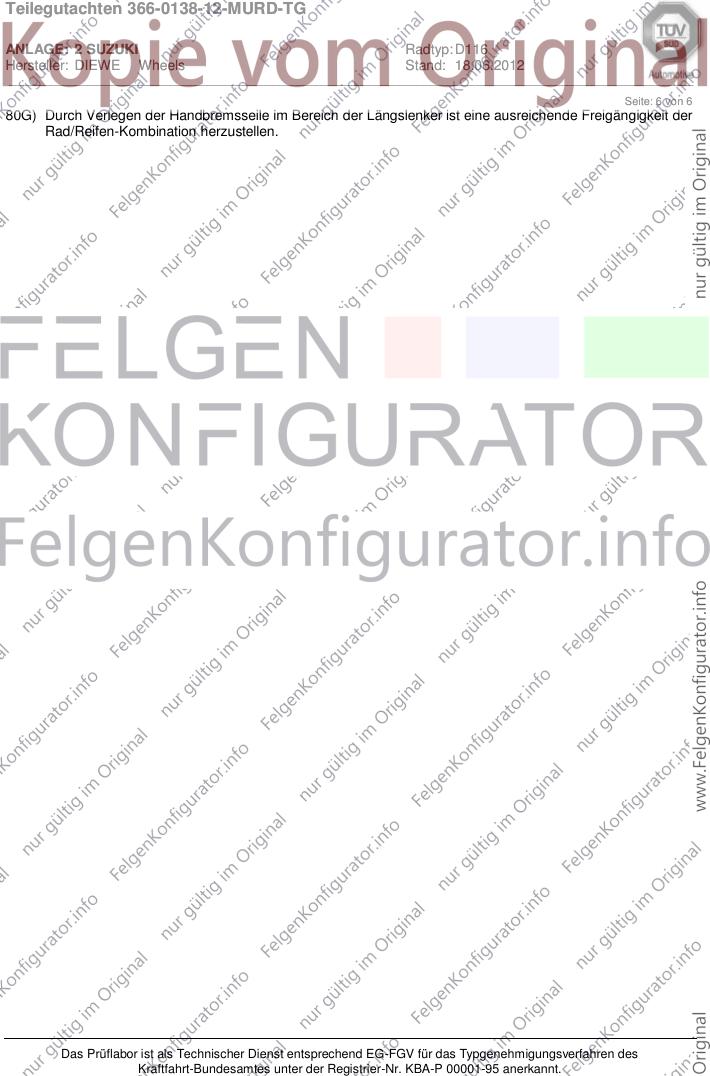

Seite: 6 von 6
80G) Durch Verlegen der Handbremsseile im Bereich der Längslenker ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00001-95 anerkannt.
