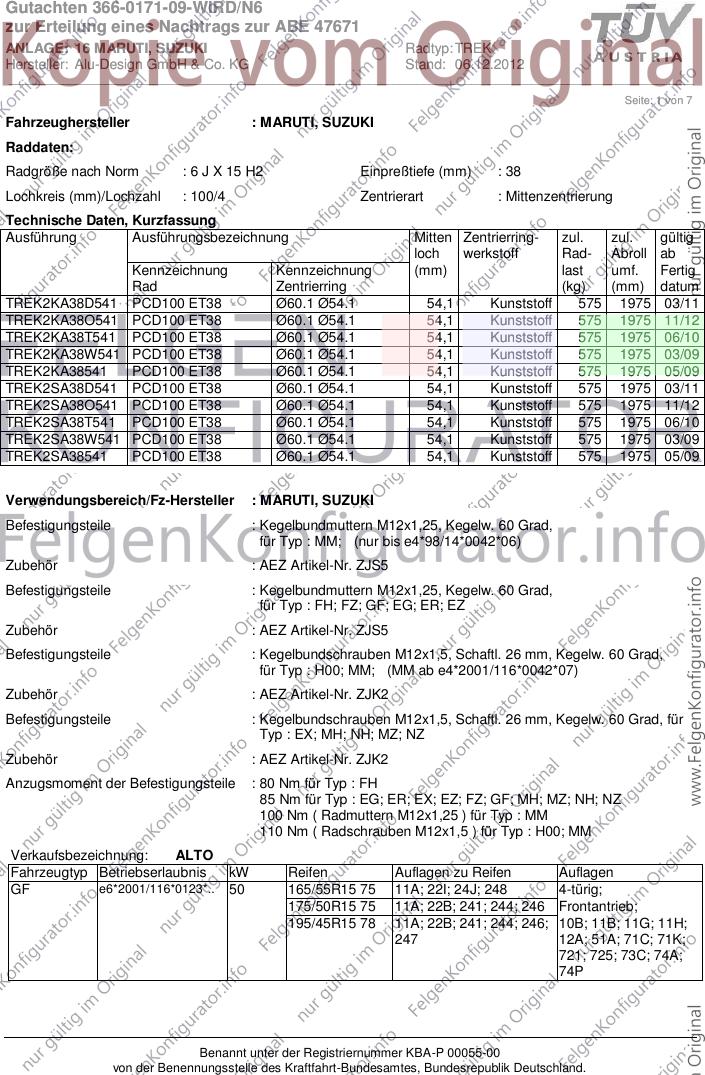

Gutachten 366-0171-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 16 MARUTI, SUZUKI Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 06.12.2012
__________________________________________________________________________________________________________________
Seite: 1 von 7
Fahrzeughersteller : MARUTI, SUZUKI
Raddaten:
Radgröße nach Norm : 6 J X 15 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREK2KA38D541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 575 1975 03/11
TREK2KA38O541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 575 1975 11/12
TREK2KA38T541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 575 1975 06/10
TREK2KA38W541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 575 1975 03/09
TREK2KA38541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 575 1975 05/09
TREK2SA38D541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 575 1975 03/11
TREK2SA38O541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 575 1975 11/12
TREK2SA38T541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 575 1975 06/10
TREK2SA38W541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 575 1975 03/09
TREK2SA38541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 575 1975 05/09
Verwendungsbereich/Fz-Hersteller : MARUTI, SUZUKI
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : MM; (nur bis e4*98/14*0042*06)
Zubehör : AEZ Artikel-Nr. ZJS5
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : FH; FZ; GF; EG; ER; EZ
Zubehör : AEZ Artikel-Nr. ZJS5
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : H00; MM; (MM ab e4*2001/116*0042*07)
Zubehör : AEZ Artikel-Nr. ZJK2
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad, für
Typ : EX; MH; NH; MZ; NZ
Zubehör : AEZ Artikel-Nr. ZJK2
Anzugsmoment der Befestigungsteile : 80 Nm für Typ : FH
85 Nm für Typ : EG; ER; EX; EZ; FZ; GF; MH; MZ; NH; NZ
100 Nm ( Radmuttern M12x1,25 ) für Typ : MM
110 Nm ( Radschrauben M12x1,5 ) für Typ : H00; MM
Verkaufsbezeichnung: ALTO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GF e6*2001/116*0123*.. 50 165/55R15 75 11A; 22I; 24J; 248 4-türig;
175/50R15 75 11A; 22B; 241; 244; 246 Frontantrieb;
195/45R15 78 11A; 22B; 241; 244; 246; 10B; 11B; 11G; 11H;
247 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 16 MARUTI, SUZUKI Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 06.12.2012
__________________________________________________________________________________________________________________
Seite: 2 von 7
Verkaufsbezeichnung: IGNIS, SWIFT NEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FH e4*98/14*0047*.. 61 - 80 185/55R15 82 22B; 24J; 362 Allradantrieb;
Frontantrieb;
10B; 11A; 11B; 11G;
11H; 12A; 51A; 71C;
71K; 721; 725; 73C;
74A; 74P; 80G
Verkaufsbezeichnung: SPLASH
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EX e4*2001/116*0130*.. 48 - 69 185/55R15 82 11A; 22I; 24J; 24M Frontantrieb;
185/60R15 84 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
195/50R15 82 11A; 22I; 24J; 24M 12A; 51A; 71C; 71K;
195/55R15 85 11A; 22I; 24J; 24M 721; 725; 73C; 74A;
205/50R15 86 11A; 21P; 22B; 24D; 24J 74P
205/55R15 88 11A; 21P; 22B; 24D; 24J
Verkaufsbezeichnung: SUBARU JUSTY G3X
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NH e4*2001/116*0071*.. 51 - 73 185/60R15 84 11A; 24J; 24M 10B; 11B; 11G; 11H;
195/50R15 82 11A; 24C; 24D 12A; 51A; 71C; 71K;
195/55R15 85 11A; 24C; 24D 721; 725; 73C; 74A;
205/50R15 86 11A; 24C; 24D 74P
Verkaufsbezeichnung: SUZUKI BALENO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EG e6*93/81*0024*.., 52 - 89 185/55R15-81 11A; 22B; 22D Frontantrieb;
e6*95/54*0024*.., 195/50R15-81 11A; 22B; 22D 10B; 11B; 11G; 11H;
e6*98/14*0024*.., 12A; 51A; 71C; 71K;
H032 721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: SUZUKI IGNIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MH e4*2001/116*0070*.. 51 - 73 185/60R15 84 24K 10B; 11B; 11G; 11H;
195/50R15 82 11A; 24C; 24D 12A; 51A; 71C; 71K;
195/55R15 85 11A; 24C; 24D 721; 725; 73C; 74A;
205/50R15 86 11A; 24C; 24D 74P
Verkaufsbezeichnung: SUZUKI LIANA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ER e4*98/14*0054*.. 66 - 78 195/50R15 82 11A; 22L Stufenheck;
195/55R15 11A; 22L; 51G Schrägheck;
205/50R15 86 11A; 21B; 21L; 22B; 22L 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 16 MARUTI, SUZUKI Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 06.12.2012
__________________________________________________________________________________________________________________
Seite: 3 von 7
Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EZ e4*2001/116*0102*.. 67 - 75 185/60R15 84 nur bis
195/50R15 82 e4*2001/116*0102*01;
195/55R15 85 Frontantrieb;
205/50R15 86 11A; 24J 10B; 11B; 11G; 11H;
205/55R15 88 11A; 24J 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
EZ e4*2001/116*0102*.. 68 185/60R15 84 11A; 24M ab
195/50R15 82 11A; 24M e4*2001/116*0102*02;
195/55R15 85 11A; 24M Allradantrieb;
205/50R15 86 11A; 24J; 24M 10B; 11B; 11G; 11H;
205/55R15 88 11A; 24J; 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
EZ e4*2001/116*0102*.. 67 - 75 185/60R15 84 ab
195/50R15 82 e4*2001/116*0102*02;
195/55R15 85 Frontantrieb;
205/50R15 86 11A; 24J 10B; 11B; 11G; 11H;
205/55R15 88 11A; 24J 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
EZ e4*2001/116*0102*.. 68 185/60R15 84 11A; 24M nur bis
195/50R15 82 11A; 24M e4*2001/116*0102*01;
195/55R15 85 11A; 24M Allradantrieb;
205/50R15 86 11A; 24J; 24M 10B; 11B; 11G; 11H;
205/55R15 88 11A; 24J; 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
FZ e4*2007/46*0198*.., 66 - 69 175/60R15 81 Schrägheck;
e4*2007/46*0294*..
175/65R15 84 Allradantrieb;
185/55R15 82 10B; 11B; 11G; 11H;
185/60R15 84 12A; 51A; 573; 71C;
195/55R15 85 11A; 245 71K; 721; 725; 73C;
195/60R15 88 11A; 245 74A; 74P; 76Q
205/50R15 86 11A; 22I; 24J
205/55R15 88 11A; 22I; 24J
MZ e4*2001/116*0090*.. 51 - 75 185/60R15 84 nur bis
195/50R15 82 e4*2001/116*0090*03;
195/55R15 85 Frontantrieb;
205/50R15 86 11A; 24J 10B; 11B; 11G; 11H;
205/55R15 88 11A; 24J 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
MZ e4*2001/116*0090*.. 51 - 75 185/60R15 84 11A; 24M ab
195/50R15 82 11A; 24M e4*2001/116*0090*04;
195/55R15 85 11A; 24M Frontantrieb;
205/50R15 86 11A; 24J; 24M 10B; 11B; 11G; 11H;
205/55R15 88 11A; 24J; 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

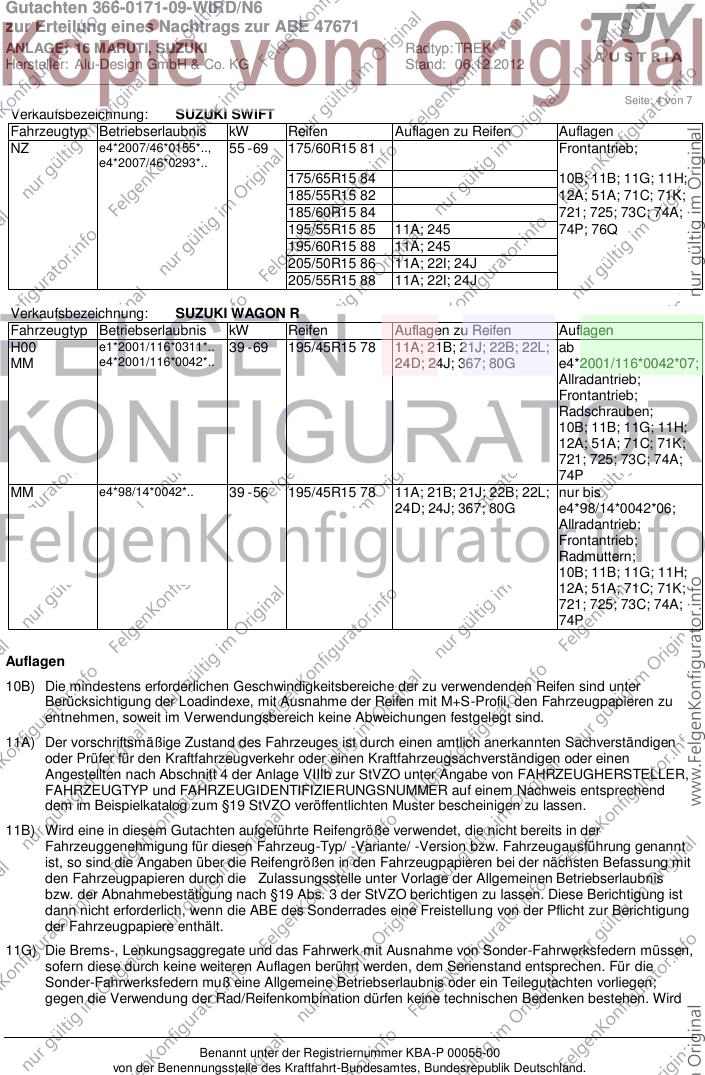

Gutachten 366-0171-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 16 MARUTI, SUZUKI Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 06.12.2012
__________________________________________________________________________________________________________________
Seite: 4 von 7
Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NZ e4*2007/46*0155*.., 55 - 69 175/60R15 81 Frontantrieb;
e4*2007/46*0293*..
175/65R15 84 10B; 11B; 11G; 11H;
185/55R15 82 12A; 51A; 71C; 71K;
185/60R15 84 721; 725; 73C; 74A;
195/55R15 85 11A; 245 74P; 76Q
195/60R15 88 11A; 245
205/50R15 86 11A; 22I; 24J
205/55R15 88 11A; 22I; 24J
Verkaufsbezeichnung: SUZUKI WAGON R
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
H00 e1*2001/116*0311*.. 39 - 69 195/45R15 78 11A; 21B; 21J; 22B; 22L; ab
MM e4*2001/116*0042*.. 24D; 24J; 367; 80G e4*2001/116*0042*07;
Allradantrieb;
Frontantrieb;
Radschrauben;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
MM e4*98/14*0042*.. 39 - 56 195/45R15 78 11A; 21B; 21J; 22B; 22L; nur bis
24D; 24J; 367; 80G e4*98/14*0042*06;
Allradantrieb;
Frontantrieb;
Radmuttern;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

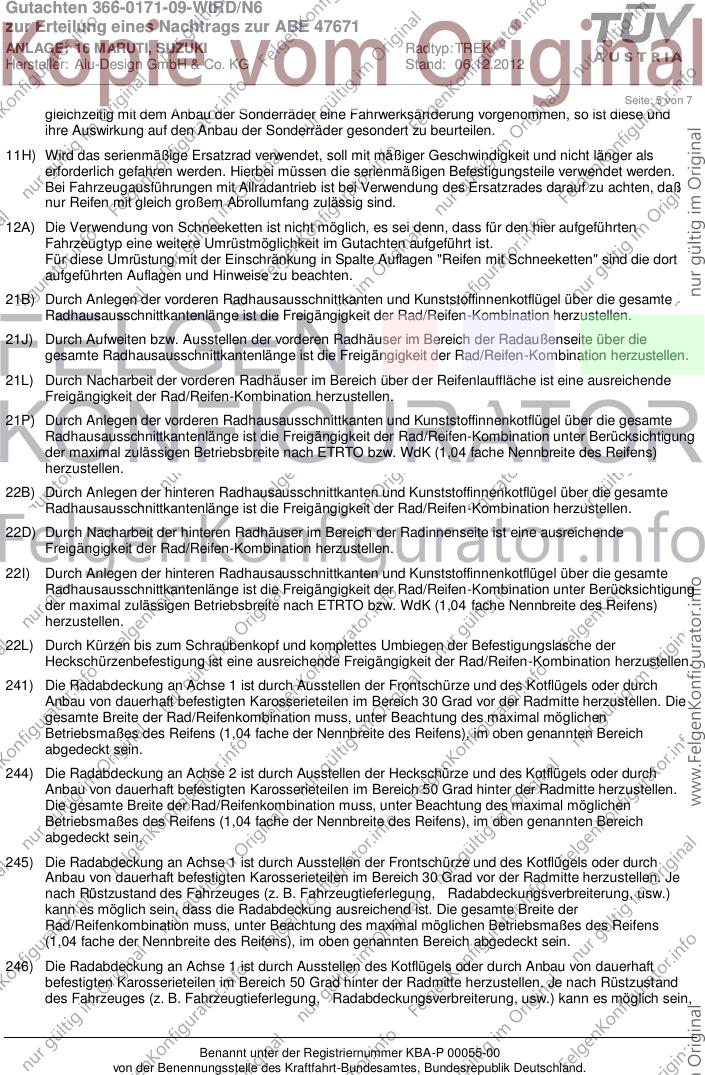

Gutachten 366-0171-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 16 MARUTI, SUZUKI Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 06.12.2012
__________________________________________________________________________________________________________________
Seite: 5 von 7
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21L) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22D) Durch Nacharbeit der hinteren Radhäuser im Bereich der Radinnenseite ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 16 MARUTI, SUZUKI Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 06.12.2012
__________________________________________________________________________________________________________________

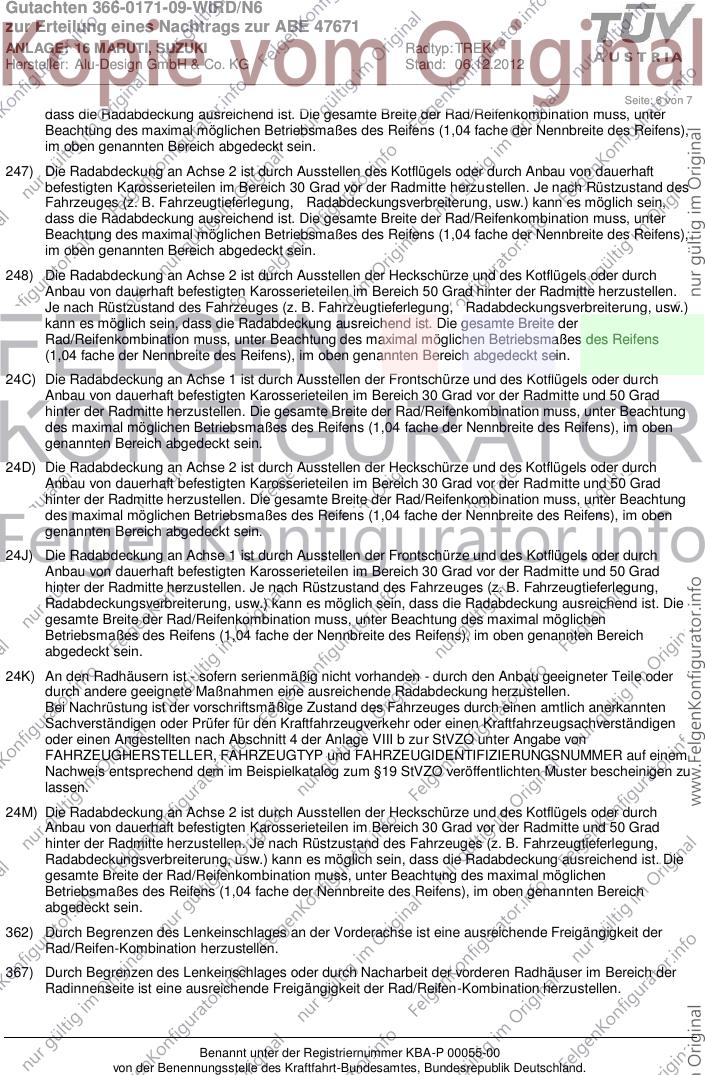

Seite: 6 von 7
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24K) An den Radhäusern ist - sofern serienmäßig nicht vorhanden - durch den Anbau geeigneter Teile oder
durch andere geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
362) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0171-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47671
ANLAGE: 16 MARUTI, SUZUKI Radtyp: TREK
Hersteller: Alu-Design GmbH & Co. KG Stand: 06.12.2012
__________________________________________________________________________________________________________________

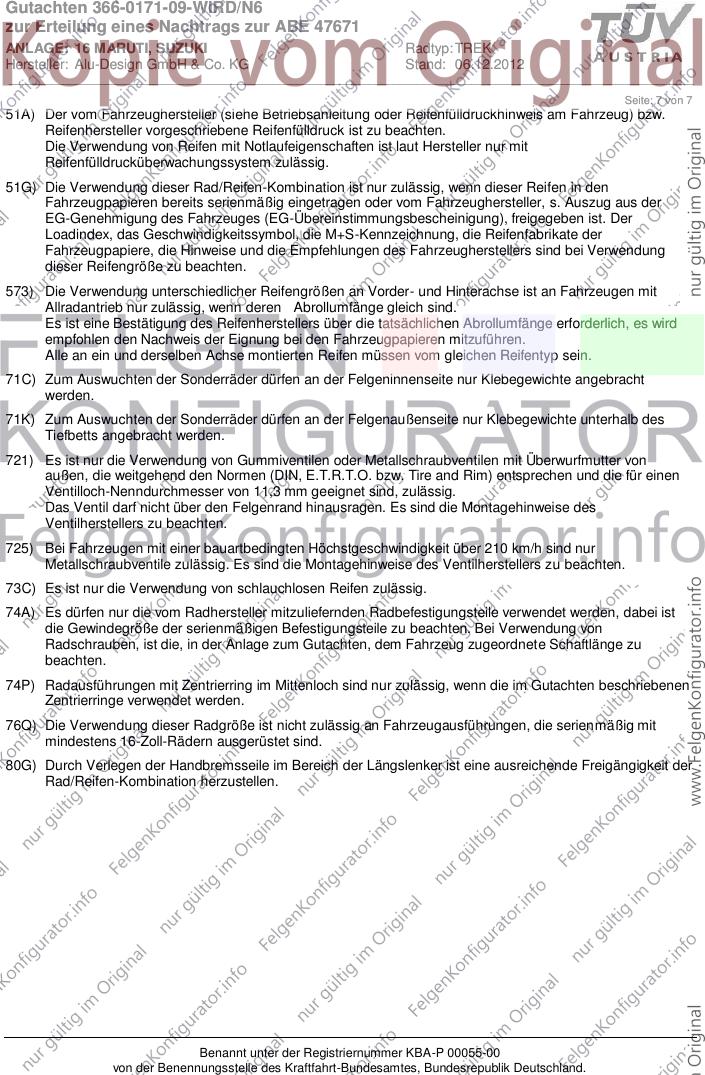

Seite: 7 von 7
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
80G) Durch Verlegen der Handbremsseile im Bereich der Längslenker ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
