Gutachten 366-0295-07-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47112
ANLAGE: 4 CAMI, SANTANA, SUZUKI Radtyp: OHMS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 06.03.2014
_______________________________________________________________________________________________________________
Seite: 1 von 4
Fahrzeughersteller : CAMI, SANTANA MOTOR S.A., SUZUKI
Raddaten:
Radgröße nach Norm : 8 J X 17 H2 Einpreßtiefe (mm) :0
Lochkreis (mm)/Lochzahl : 139,7/5 Zentrierart : Bolzenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
OHMSNBP00110 PCD139.7 ET0 ohne 110 730 2290 12/07
OHMSNSA00110 PCD139.7 ET0 ohne 110 730 2290 12/07
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : CAMI, SANTANA MOTOR S.A., SUZUKI
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJX4
Anzugsmoment der Befestigungsteile : 90 Nm für Typ : HT
110 Nm für Typ : ET; FJ; FT; GT; SUZUKI ET; SUZUKI TA
Verkaufsbezeichnung: SUZUKI GRAND VITARA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FT e6*95/54*0053*.., 69 - 94 225/55R17 97 XBB; 11A 10B; 11G; 11H; 12A;
e6*98/14*0053*.. 235/55R17 99 XBB; 11A 51A; 573; 581; 71K;
GT e6*93/81*0059*.., 245/50R17 99 XAG; XAH; XBB; 11A 721; 73C; 74A; DC5
e6*98/14*0059*.. 255/50R17-100 XAG; XBB; 11A
Verkaufsbezeichnung: SUZUKI GRAND VITARA XL-7
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
HT e4*98/14*0055*.. 80 - 135 255/50R17 101 SBJ; 11A; 21P; 21Q; 4-türig Allradantrieb;
24K Geländefahrzeug;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; DC5
Verkaufsbezeichnung: SUZUKI JIMNY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FJ e6*98/14*0056*.. 60 225/55R17 97 10B; 11G; 11H; 12A;
235/55R17 99 11A; 54A 51A; 573; 581; 71K;
255/50R17-100 11A; 24C; 24D; 54A 721; 73C; 74A; 744
FJ e9*98/14*0034*.. 59 225/55R17 97 10B; 11G; 11H; 12A;
235/55R17 99 11A; 54A 51A; 573; 581; 71K;
255/50R17-100 11A; 24C; 24D; 54A 721; 73C; 74A
Verkaufsbezeichnung: SUZUKI VITARA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ET e6*95/54*0031*.. 59 - 100 225/55R17 97 11A; 24C; 24D 10B; 11G; 11H; 12A;
235/55R17 99 11A; 24C; 24D 51A; 573; 581; 71K;
255/50R17-100 11A; 24C; 24D 721; 73C; 74A
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0295-07-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47112
ANLAGE: 4 CAMI, SANTANA, SUZUKI Radtyp: OHMS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 06.03.2014
_______________________________________________________________________________________________________________
Seite: 2 von 4

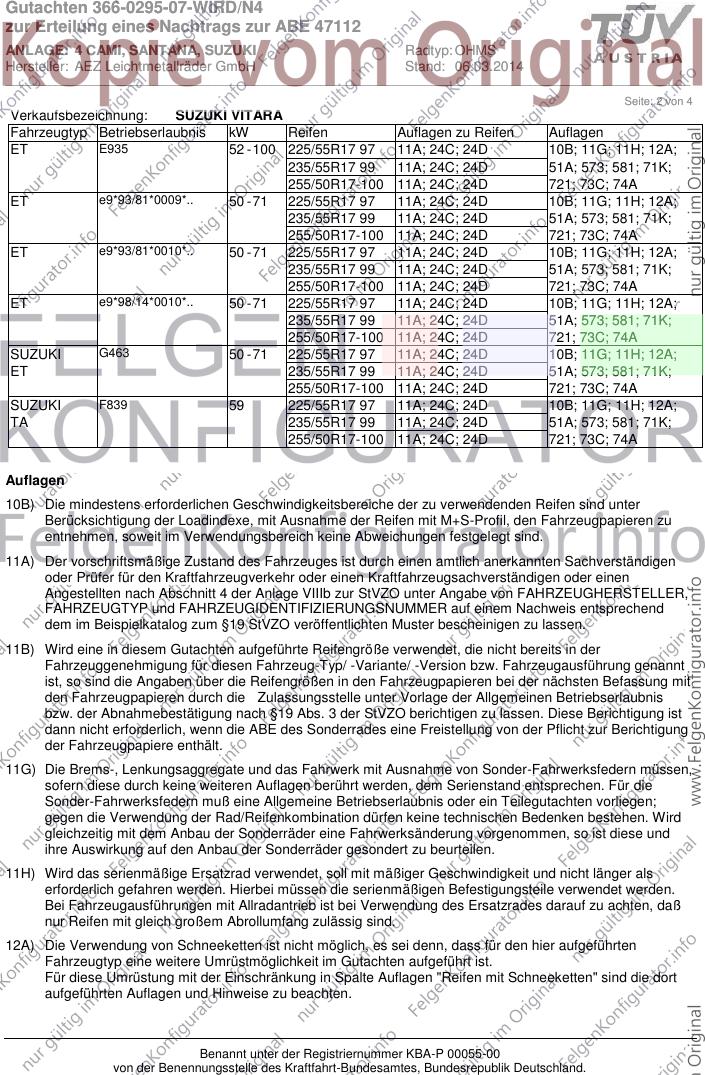

Verkaufsbezeichnung: SUZUKI VITARA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ET E935 52 - 100 225/55R17 97 11A; 24C; 24D 10B; 11G; 11H; 12A;
235/55R17 99 11A; 24C; 24D 51A; 573; 581; 71K;
255/50R17-100 11A; 24C; 24D 721; 73C; 74A
ET e9*93/81*0009*.. 50 - 71 225/55R17 97 11A; 24C; 24D 10B; 11G; 11H; 12A;
235/55R17 99 11A; 24C; 24D 51A; 573; 581; 71K;
255/50R17-100 11A; 24C; 24D 721; 73C; 74A
ET e9*93/81*0010*.. 50 - 71 225/55R17 97 11A; 24C; 24D 10B; 11G; 11H; 12A;
235/55R17 99 11A; 24C; 24D 51A; 573; 581; 71K;
255/50R17-100 11A; 24C; 24D 721; 73C; 74A
ET e9*98/14*0010*.. 50 - 71 225/55R17 97 11A; 24C; 24D 10B; 11G; 11H; 12A;
235/55R17 99 11A; 24C; 24D 51A; 573; 581; 71K;
255/50R17-100 11A; 24C; 24D 721; 73C; 74A
SUZUKI G463 50 - 71 225/55R17 97 11A; 24C; 24D 10B; 11G; 11H; 12A;
ET 235/55R17 99 11A; 24C; 24D 51A; 573; 581; 71K;
255/50R17-100 11A; 24C; 24D 721; 73C; 74A
SUZUKI F839 59 225/55R17 97 11A; 24C; 24D 10B; 11G; 11H; 12A;
TA 235/55R17 99 11A; 24C; 24D 51A; 573; 581; 71K;
255/50R17-100 11A; 24C; 24D 721; 73C; 74A
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0295-07-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47112
ANLAGE: 4 CAMI, SANTANA, SUZUKI Radtyp: OHMS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 06.03.2014
_______________________________________________________________________________________________________________
Seite: 3 von 4

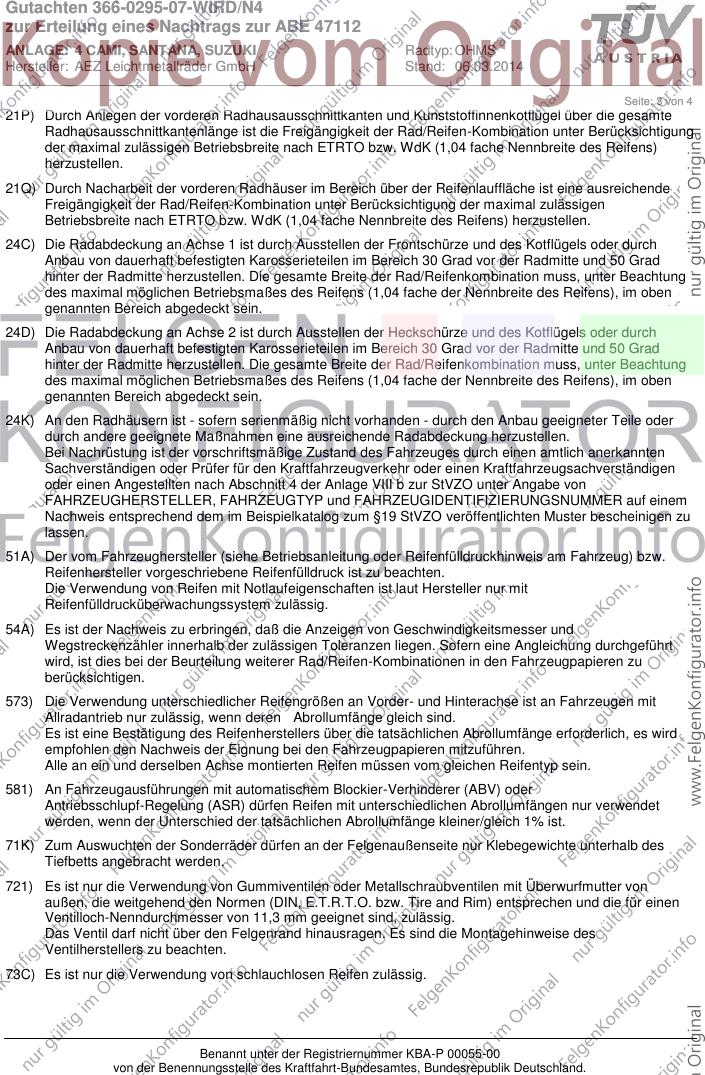

21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
21Q) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24K) An den Radhäusern ist - sofern serienmäßig nicht vorhanden - durch den Anbau geeigneter Teile oder
durch andere geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
581) An Fahrzeugausführungen mit automatischem Blockier-Verhinderer (ABV) oder
Antriebsschlupf-Regelung (ASR) dürfen Reifen mit unterschiedlichen Abrollumfängen nur verwendet
werden, wenn der Unterschied der tatsächlichen Abrollumfänge kleiner/gleich 1% ist.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0295-07-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47112
ANLAGE: 4 CAMI, SANTANA, SUZUKI Radtyp: OHMS
Hersteller: AEZ Leichtmetallräder GmbH Stand: 06.03.2014
_______________________________________________________________________________________________________________
Seite: 4 von 4
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
DC5) Falls die Nabenkappe nicht montiert werden kann, ist sie zu ändern und in das Sonderrad einzukleben.
SBJ) Aus Gründen des Fahrverhaltens gelten folgende Reifenfülldrücke:
Teillast: VA 300 kPa, HA 320 kPa
Volllast: VA 300 kPa, HA 350 kPa
XAG) Zur Herstellung ausreichender Freigängigkeit an der Hinterachse muß ein um ca. 20 mm verlängerter
Einfederbegrenzer eingebaut werden (z.B. Suzuki Ersatzteil Nr.:008 0060 259 BEF).
XAH) Zur Herstellung ausreichender Freigängigkeit an der Vorderachse müssen je nach der verwendeten
Rad-Reifenkombination folgende Nacharbeiten durchgeführt werden:
a) Die vordere untere Ecke der Frontschürze ist nach den Erfordernissen ausreichender Freigängigkeit
bei Lenkanschlag entsprechend zu kürzen.
b) Der hinter dem Vorderrad befindliche Falz zwischen innerem und äußerem Radhaus ist auf seiner
gesamten Länge umzulegen oder einzuformen.
XBB) Zusätzliche Teile zur Abdeckung der Reifenlaufflächen müssen angebaut werden (Nicht erforderlich bei
Fahrzeugen mit der serienmäßigen Bereifung 235/60R16).
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
