Gutachten 366-0270-11-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 48863
ANLAGE: 64 SUZUKI Radtyp: 612
Hersteller: Momo S.r.l. Stand: 16.10.2015
__________________________________________________________________________________________________________________

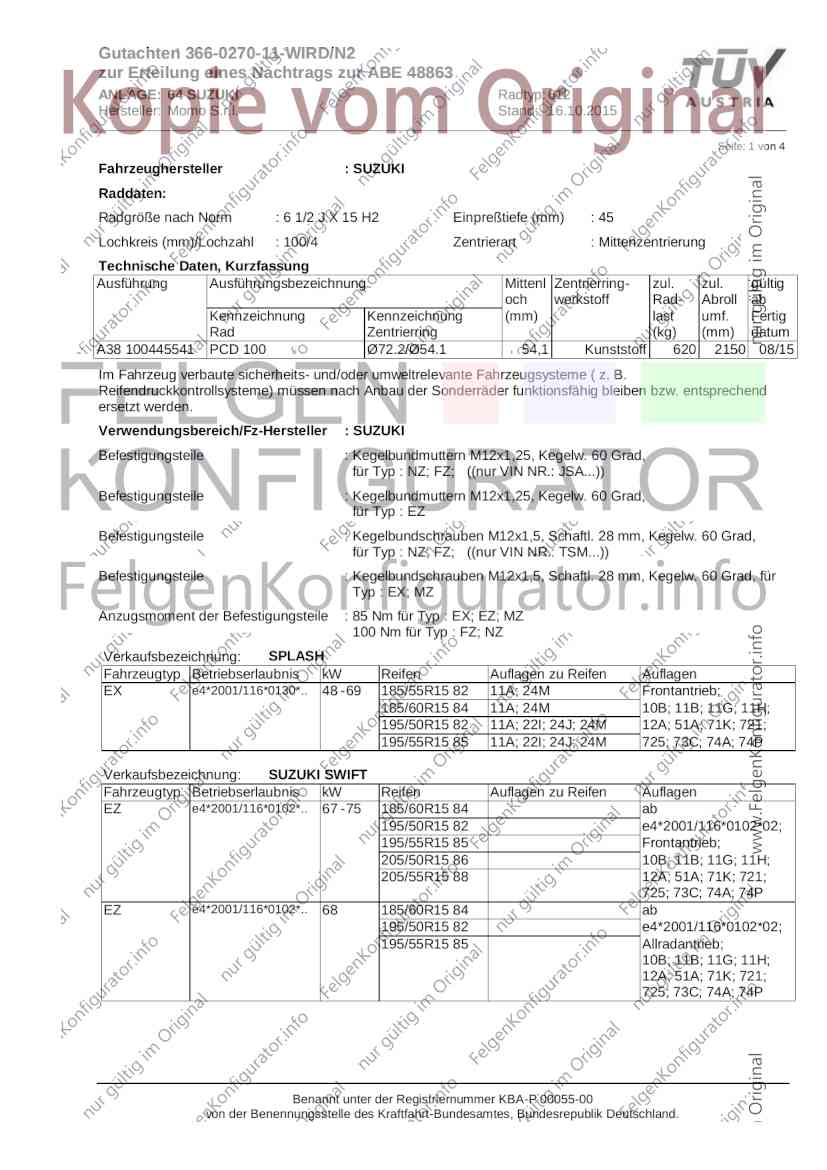

Seite: 1 von 4
Fahrzeughersteller : SUZUKI
Raddaten:
Radgröße nach Norm : 6 1/2 J X 15 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
A38 100445541 PCD 100 Ø72.2/Ø54.1 54,1 Kunststoff 620 2150 08/15
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : SUZUKI
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : NZ; FZ; ((nur VIN NR.: JSA...))
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : EZ
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : NZ; FZ; ((nur VIN NR.: TSM...))
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : EX; MZ
Anzugsmoment der Befestigungsteile : 85 Nm für Typ : EX; EZ; MZ
100 Nm für Typ : FZ; NZ
Verkaufsbezeichnung: SPLASH
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EX e4*2001/116*0130*.. 48 - 69 185/55R15 82 11A; 24M Frontantrieb;
185/60R15 84 11A; 24M 10B; 11B; 11G; 11H;
195/50R15 82 11A; 22I; 24J; 24M 12A; 51A; 71K; 721;
195/55R15 85 11A; 22I; 24J; 24M 725; 73C; 74A; 74P
Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EZ e4*2001/116*0102*.. 67 - 75 185/60R15 84 ab
195/50R15 82 e4*2001/116*0102*02;
195/55R15 85 Frontantrieb;
205/50R15 86 10B; 11B; 11G; 11H;
205/55R15 88 12A; 51A; 71K; 721;
725; 73C; 74A; 74P
EZ e4*2001/116*0102*.. 68 185/60R15 84 ab
195/50R15 82 e4*2001/116*0102*02;
195/55R15 85 Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0270-11-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 48863
ANLAGE: 64 SUZUKI Radtyp: 612
Hersteller: Momo S.r.l. Stand: 16.10.2015
__________________________________________________________________________________________________________________

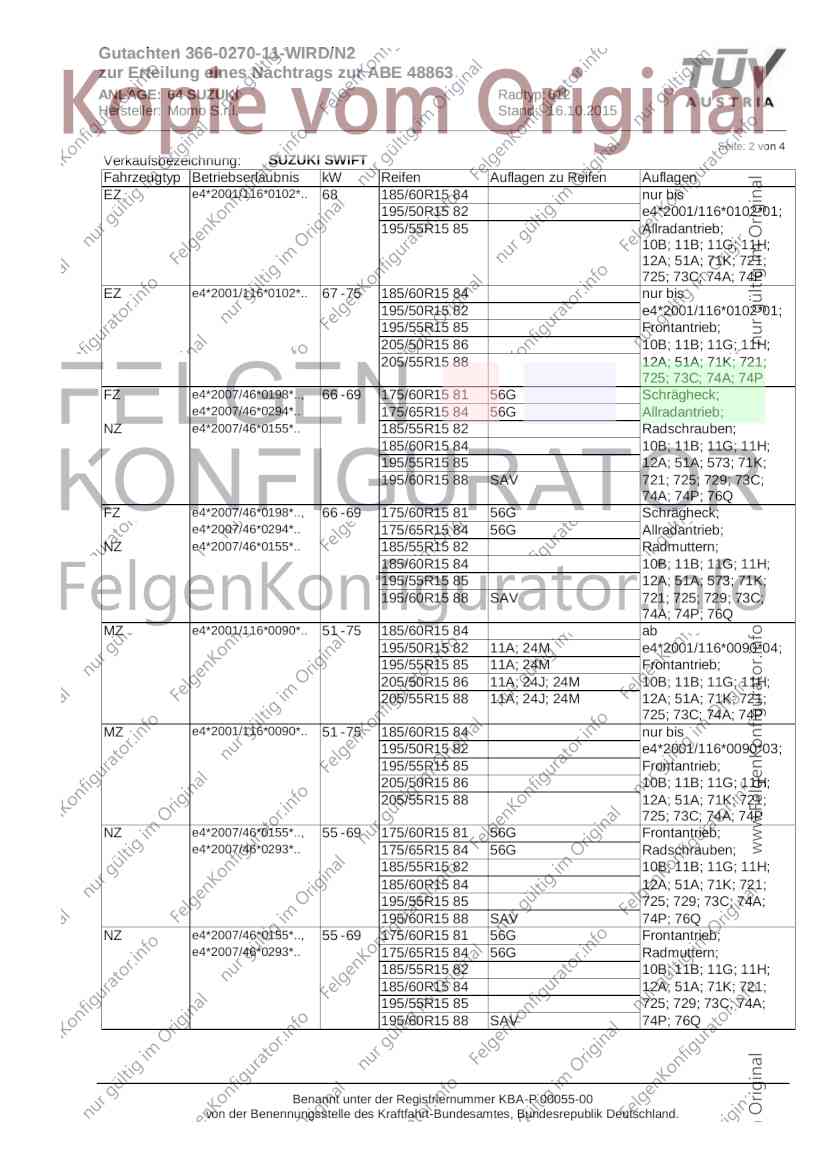

Seite: 2 von 4
Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EZ e4*2001/116*0102*.. 68 185/60R15 84 nur bis
195/50R15 82 e4*2001/116*0102*01;
195/55R15 85 Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P
EZ e4*2001/116*0102*.. 67 - 75 185/60R15 84 nur bis
195/50R15 82 e4*2001/116*0102*01;
195/55R15 85 Frontantrieb;
205/50R15 86 10B; 11B; 11G; 11H;
205/55R15 88 12A; 51A; 71K; 721;
725; 73C; 74A; 74P
FZ e4*2007/46*0198*.., 66 - 69 175/60R15 81 56G Schrägheck;
e4*2007/46*0294*.. 175/65R15 84 56G Allradantrieb;
NZ e4*2007/46*0155*.. 185/55R15 82 Radschrauben;
185/60R15 84 10B; 11B; 11G; 11H;
195/55R15 85 12A; 51A; 573; 71K;
195/60R15 88 SAV 721; 725; 729; 73C;
74A; 74P; 76Q
FZ e4*2007/46*0198*.., 66 - 69 175/60R15 81 56G Schrägheck;
e4*2007/46*0294*.. 175/65R15 84 56G Allradantrieb;
NZ e4*2007/46*0155*.. 185/55R15 82 Radmuttern;
185/60R15 84 10B; 11B; 11G; 11H;
195/55R15 85 12A; 51A; 573; 71K;
195/60R15 88 SAV 721; 725; 729; 73C;
74A; 74P; 76Q
MZ e4*2001/116*0090*.. 51 - 75 185/60R15 84 ab
195/50R15 82 11A; 24M e4*2001/116*0090*04;
195/55R15 85 11A; 24M Frontantrieb;
205/50R15 86 11A; 24J; 24M 10B; 11B; 11G; 11H;
205/55R15 88 11A; 24J; 24M 12A; 51A; 71K; 721;
725; 73C; 74A; 74P
MZ e4*2001/116*0090*.. 51 - 75 185/60R15 84 nur bis
195/50R15 82 e4*2001/116*0090*03;
195/55R15 85 Frontantrieb;
205/50R15 86 10B; 11B; 11G; 11H;
205/55R15 88 12A; 51A; 71K; 721;
725; 73C; 74A; 74P
NZ e4*2007/46*0155*.., 55 - 69 175/60R15 81 56G Frontantrieb;
e4*2007/46*0293*.. 175/65R15 84 56G Radschrauben;
185/55R15 82 10B; 11B; 11G; 11H;
185/60R15 84 12A; 51A; 71K; 721;
195/55R15 85 725; 729; 73C; 74A;
195/60R15 88 SAV 74P; 76Q
NZ e4*2007/46*0155*.., 55 - 69 175/60R15 81 56G Frontantrieb;
e4*2007/46*0293*.. 175/65R15 84 56G Radmuttern;
185/55R15 82 10B; 11B; 11G; 11H;
185/60R15 84 12A; 51A; 71K; 721;
195/55R15 85 725; 729; 73C; 74A;
195/60R15 88 SAV 74P; 76Q
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0270-11-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 48863
ANLAGE: 64 SUZUKI Radtyp: 612
Hersteller: Momo S.r.l. Stand: 16.10.2015
__________________________________________________________________________________________________________________

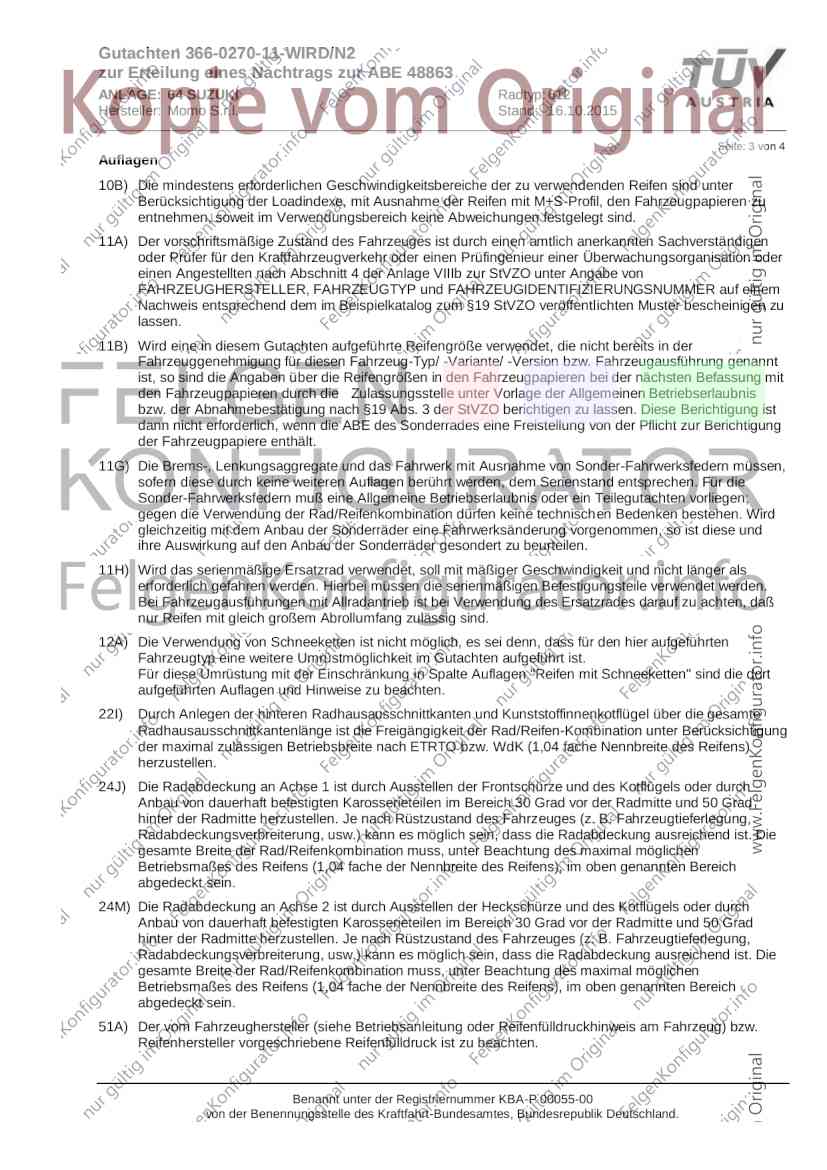

Seite: 3 von 4
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0270-11-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 48863
ANLAGE: 64 SUZUKI Radtyp: 612
Hersteller: Momo S.r.l. Stand: 16.10.2015
__________________________________________________________________________________________________________________

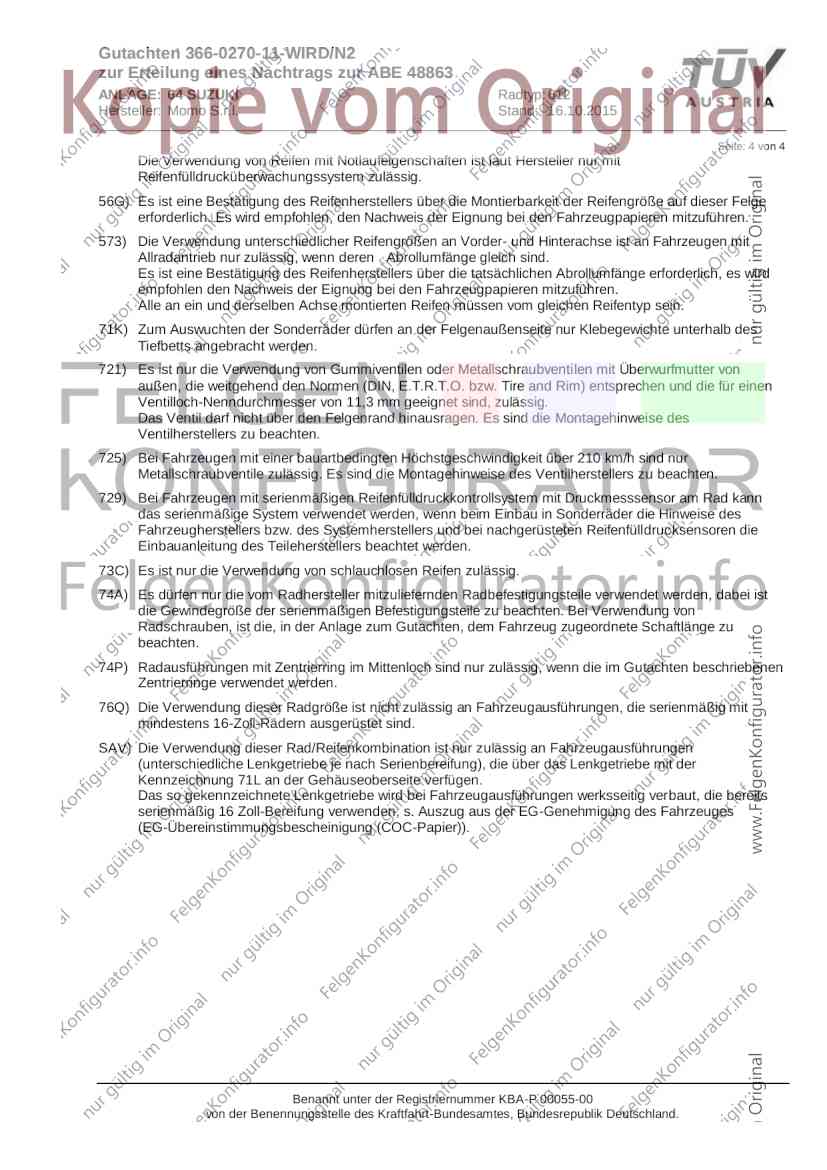

Seite: 4 von 4
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
SAV) Die Verwendung dieser Rad/Reifenkombination ist nur zulässig an Fahrzeugausführungen
(unterschiedliche Lenkgetriebe je nach Serienbereifung), die über das Lenkgetriebe mit der
Kennzeichnung 71L an der Gehäuseoberseite verfügen.
Das so gekennzeichnete Lenkgetriebe wird bei Fahrzeugausführungen werksseitig verbaut, die bereits
serienmäßig 16 Zoll-Bereifung verwenden, s. Auszug aus der EG-Genehmigung des Fahrzeuges
(EG-Übereinstimmungsbescheinigung (COC-Papier)).
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
