Gutachten 366-0380-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50293
ANLAGE: 16 MARUTI, SUZUKI, SUZUKI (THA) Radtyp: TTXH
Hersteller: Alcar Leichtmetallräder GmbH Stand: 05.08.2015
__________________________________________________________________________________________________________________

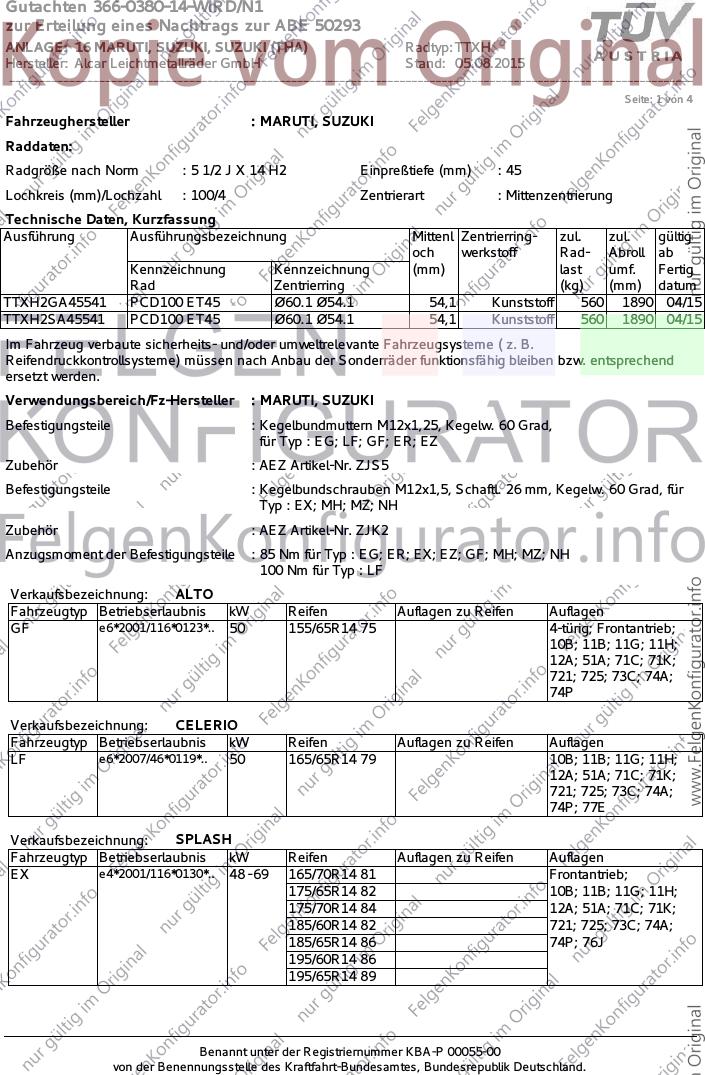

Seite: 1 von 4
Fahrzeughersteller : MARUTI, SUZUKI
Raddaten:
Radgröße nach Norm : 5 1/2 J X 14 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTXH2GA45541 PCD100 ET45 Ø60.1 Ø54.1 54,1 Kunststoff 560 1890 04/15
TTXH2SA45541 PCD100 ET45 Ø60.1 Ø54.1 54,1 Kunststoff 560 1890 04/15
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : MARUTI, SUZUKI
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : EG; LF; GF; ER; EZ
Zubehör : AEZ Artikel-Nr. ZJS5
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad, für
Typ : EX; MH; MZ; NH
Zubehör : AEZ Artikel-Nr. ZJK2
Anzugsmoment der Befestigungsteile : 85 Nm für Typ : EG; ER; EX; EZ; GF; MH; MZ; NH
100 Nm für Typ : LF
Verkaufsbezeichnung: ALTO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GF e6*2001/116*0123*.. 50 155/65R14 75 4-türig; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: CELERIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LF e6*2007/46*0119*.. 50 165/65R14 79 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Verkaufsbezeichnung: SPLASH
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EX e4*2001/116*0130*.. 48 - 69 165/70R14 81 Frontantrieb;
175/65R14 82 10B; 11B; 11G; 11H;
175/70R14 84 12A; 51A; 71C; 71K;
185/60R14 82 721; 725; 73C; 74A;
185/65R14 86 74P; 76J
195/60R14 86
195/65R14 89
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0380-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50293
ANLAGE: 16 MARUTI, SUZUKI, SUZUKI (THA) Radtyp: TTXH
Hersteller: Alcar Leichtmetallräder GmbH Stand: 05.08.2015
__________________________________________________________________________________________________________________
Seite: 2 von 4
Verkaufsbezeichnung: SUBARU JUSTY G3X
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NH e4*2001/116*0071*.. 51 - 73 165/70R14 51G 10B; 11B; 11G; 11H;
175/65R14 82 12A; 51A; 71C; 71K;
175/70R14 84 721; 725; 73C; 74A;
185/60R14 82 74P; 76J
Verkaufsbezeichnung: SUZUKI BALENO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EG e6*93/81*0024*.., 52 - 73 175/60R14-79 12A Frontantrieb;
e6*95/54*0024*.., 52 - 89 165/65R14 M+S 12T; 51G 10B; 11B; 11G; 11H;
e6*98/14*0024*.., 51A; 71C; 71K; 721;
H032 725; 73C; 74A; 74P;
76J
Verkaufsbezeichnung: SUZUKI IGNIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MH e4*2001/116*0070*.. 51 - 73 165/70R14 51G 10B; 11B; 11G; 11H;
175/65R14 82 12A; 51A; 71C; 71K;
175/70R14 84 721; 725; 73C; 74A;
185/60R14 82 74P; 76J
Verkaufsbezeichnung: SUZUKI LIANA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ER e4*98/14*0054*.. 66 - 78 185/65R14 12T; 51G Stufenheck;
195/60R14 86 12A Schrägheck;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76J
Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EZ e4*2001/116*0102*.. 68 165/70R14 81 nur bis
175/65R14 82 e4*2001/116*0102*01;
185/60R14 82 Allradantrieb;
195/60R14 86 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76J
EZ e4*2001/116*0102*.. 67 - 75 165/70R14 51G ab
175/65R14 82 e4*2001/116*0102*02;
185/60R14 82 Frontantrieb;
195/60R14 86 10B; 11B; 11G; 11H;
195/65R14 89 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76J
EZ e4*2001/116*0102*.. 67 - 75 165/70R14 51G nur bis
175/65R14 82 e4*2001/116*0102*01;
185/60R14 82 Frontantrieb;
195/60R14 86 10B; 11B; 11G; 11H;
195/65R14 89 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76J
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0380-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50293
ANLAGE: 16 MARUTI, SUZUKI, SUZUKI (THA) Radtyp: TTXH
Hersteller: Alcar Leichtmetallräder GmbH Stand: 05.08.2015
__________________________________________________________________________________________________________________

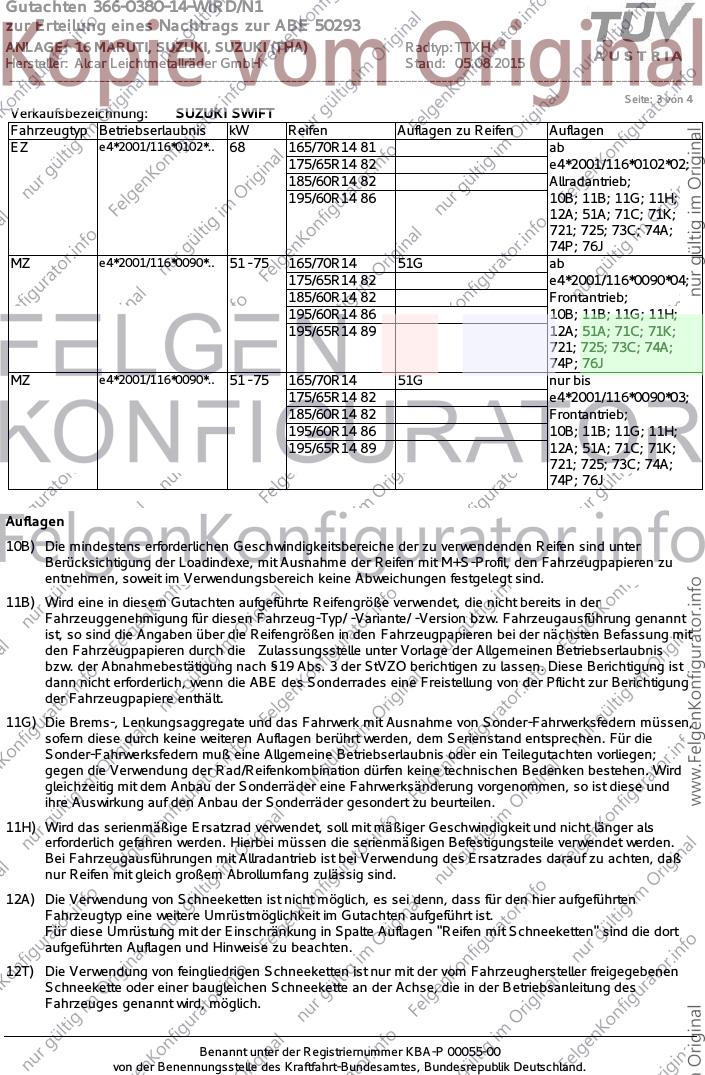

Seite: 3 von 4
Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EZ e4*2001/116*0102*.. 68 165/70R14 81 ab
175/65R14 82 e4*2001/116*0102*02;
185/60R14 82 Allradantrieb;
195/60R14 86 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76J
MZ e4*2001/116*0090*.. 51 - 75 165/70R14 51G ab
175/65R14 82 e4*2001/116*0090*04;
185/60R14 82 Frontantrieb;
195/60R14 86 10B; 11B; 11G; 11H;
195/65R14 89 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76J
MZ e4*2001/116*0090*.. 51 - 75 165/70R14 51G nur bis
175/65R14 82 e4*2001/116*0090*03;
185/60R14 82 Frontantrieb;
195/60R14 86 10B; 11B; 11G; 11H;
195/65R14 89 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76J
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0380-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50293
ANLAGE: 16 MARUTI, SUZUKI, SUZUKI (THA) Radtyp: TTXH
Hersteller: Alcar Leichtmetallräder GmbH Stand: 05.08.2015
__________________________________________________________________________________________________________________

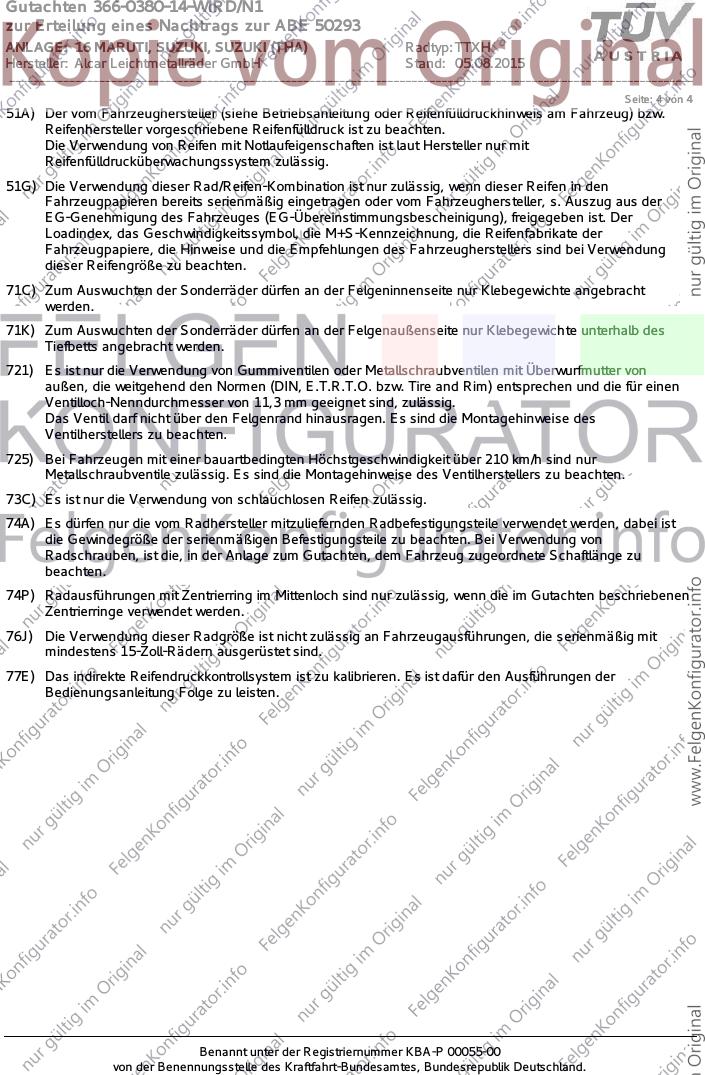

Seite: 4 von 4
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76J) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 15-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
